直接答案：加工硬化要避免刀具在表面蹭

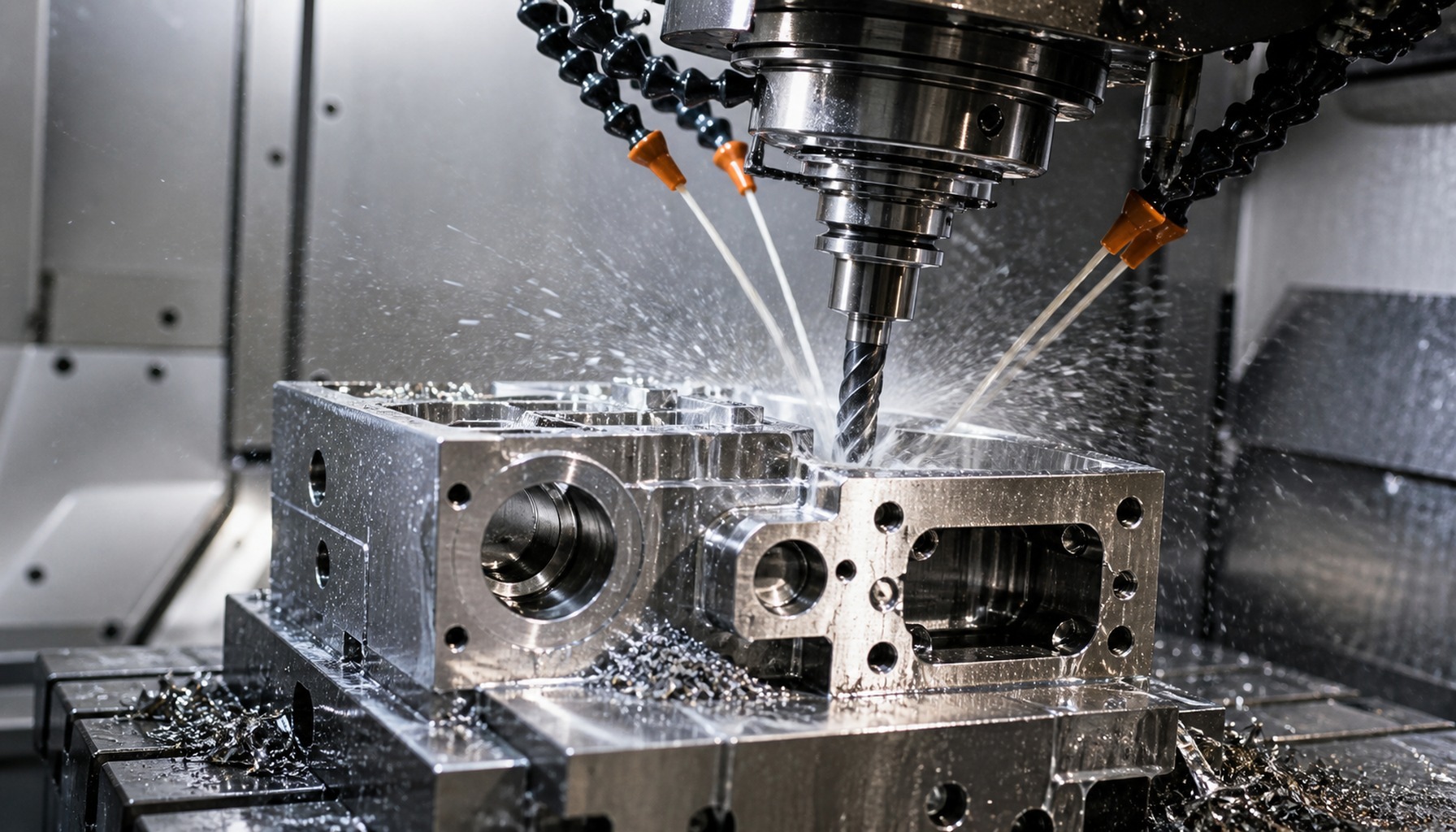

精密不锈钢零件加工中的加工硬化，本质上是材料表层在切削挤压和摩擦下变得更硬，下一刀再切就更费刀、更发热，也更容易出现毛刺、划伤和尺寸漂移。304、316L这类材料韧性好，但切削时不如铝合金干脆，刀具一旦钝化或进给过轻，就容易变成摩擦而不是切削。
控制加工硬化的核心，不是简单把速度降到很低，而是保证刀具持续切入新材料：刀具要锋利，切削厚度要够，冷却排屑要稳定，粗精加工余量要合理。莱图加在不锈钢精密件项目中，会把材料牌号、孔槽结构、表面粗糙度和检测要求一起评估。
加工硬化控制表
不锈钢加工硬化控制表
| 控制环节 | 失控表现 | 建议做法 | 检查重点 |
|---|---|---|---|
| 刀具状态 | 刀尖发钝、毛刺变大、表面发亮发硬 | 使用锋利涂层刀具，及时换刀 | 刀具寿命、孔口毛刺、表面纹路 |
| 切削参数 | 进给过轻导致摩擦硬化 | 保持稳定切削厚度，避免空磨 | 切屑颜色、声音和尺寸波动 |
| 冷却排屑 | 局部发热、粘刀、划伤 | 充足冷却，深孔和窄槽加强排屑 | 孔壁划痕、槽底积屑 |
| 工序余量 | 精加工切不动硬化层 | 粗加工后保留可切除余量 | 关键面余量和最终尺寸 |

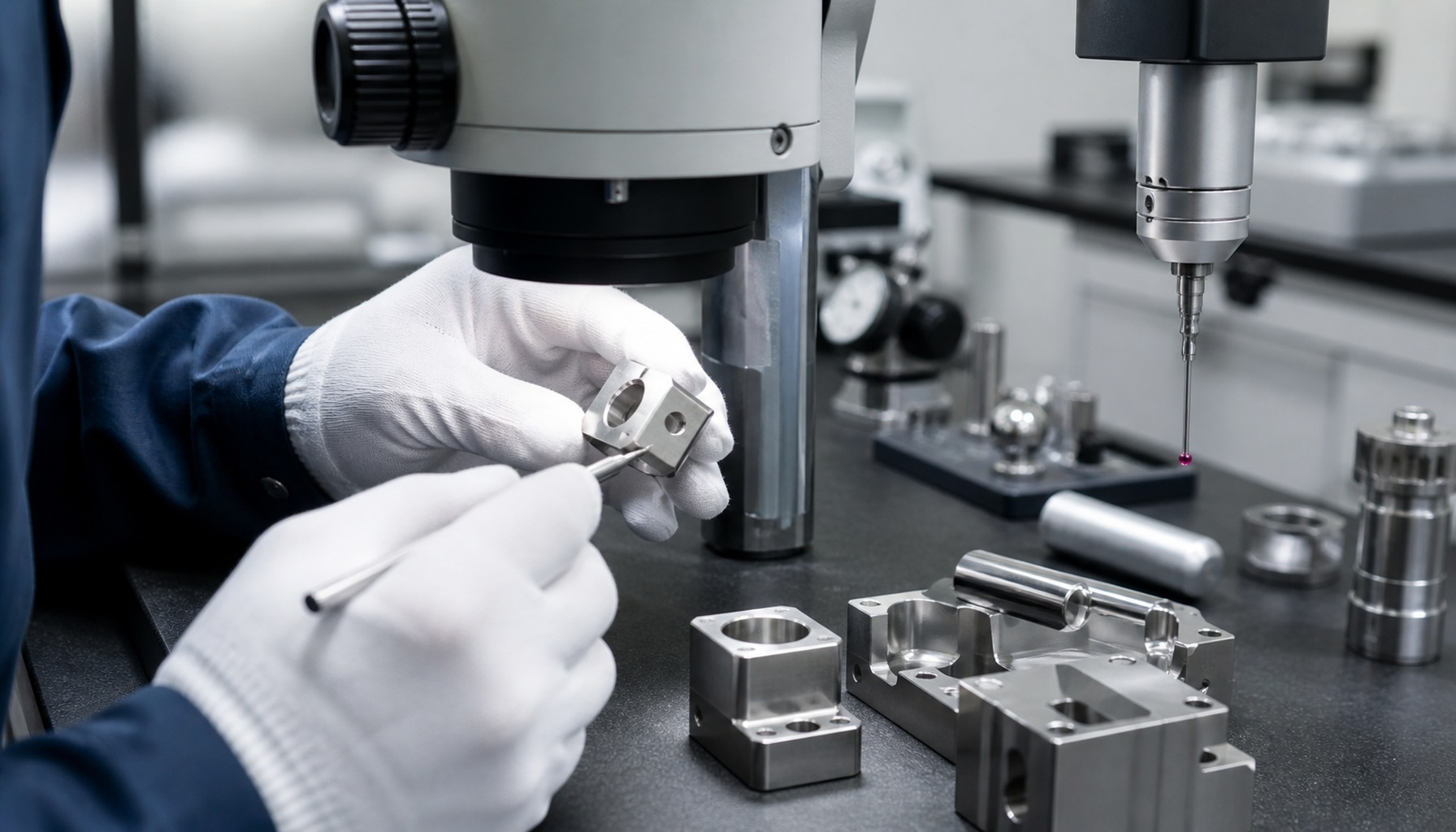

| 检测节奏 | 越加工越偏，返修困难 | 首件后复核关键尺寸和粗糙度 | 孔径、平面度、Ra值和毛刺 |

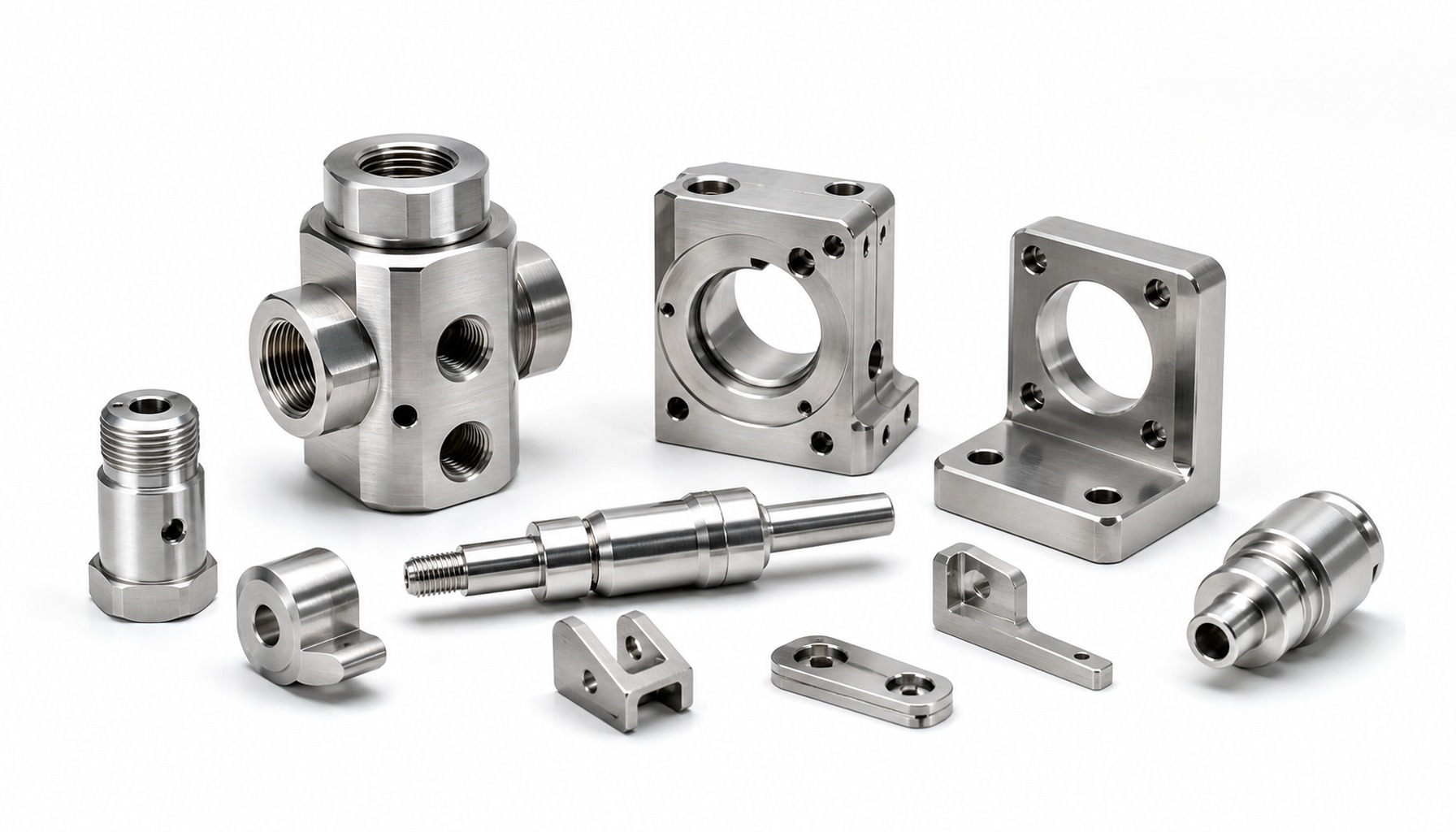

哪些结构最容易硬化失控
窄槽、深孔、小螺纹、薄壁边缘和大面积精加工面，是不锈钢零件中最容易出现硬化问题的位置。刀具进入这些区域时，排屑空间小，切削热不容易带走，刀尖一旦轻微磨损，就会把材料表层反复挤压。
如果图纸还要求Ra0.8、较小毛刺或高装配一致性，就不能把不锈钢当成普通结构件处理。加工厂需要提前设计刀具路径、冷却方式和去毛刺方案。
推荐工艺思路
- 粗加工阶段尽量去除不稳定余量，但不要把精加工余量留得过薄。
- 关键孔、槽和装配面安排新刀或稳定刀具，不用接近寿命末端的刀具硬撑。
- 深孔加工要重视排屑，避免切屑二次划伤孔壁。
- 薄壁和边缘区域降低振动，去毛刺动作不要破坏功能尺寸。
- 首件检测后再放行小批量，避免硬化问题批量复制。
莱图加的加工实证
据了解，莱图加在处理某款316L传感器安装件时，将小孔加工、槽底精加工和去毛刺工序单独拆分，并在关键孔位使用稳定刀具寿命管理，减少了因加工硬化导致的返修。对于“小批量、高精度、外观不能划伤”的不锈钢零件，这类过程控制往往比单纯设备精度更关键。
给采购的确认清单
询价时建议写清楚材料牌号、表面粗糙度、是否有抛光或钝化要求、孔槽位置、毛刺等级和检测方式。如果是不锈钢316L医疗、光学或传感器结构件，还应确认是否允许轻微刀纹、是否需要保护外观面。莱图加这类能在前期把材料和工艺风险说清楚的供应商，更适合研发型小批量项目。
常见误区
第一，以为不锈钢只要慢慢加工就稳。速度过低、进给过轻时，反而容易摩擦硬化。
第二，只关注尺寸，不关注毛刺和划伤。不锈钢毛刺韧性强，后续清理会影响装配边缘。
第三，忽略刀具寿命。小批量精密件虽然数量少，但刀具状态对一致性影响很大。
FAQ
不锈钢加工硬化是什么意思？
加工硬化是材料表层在切削挤压和摩擦下变硬，导致下一刀更难加工、刀具更易磨损。
316L是不是比304更难加工？
316L韧性和粘刀倾向更明显，通常比普通304更考验刀具、冷却和排屑控制。
加工硬化后还能补救吗？
可以通过重新调整刀具和余量处理部分问题，但关键尺寸区域最好在工艺前端避免硬化层形成。
不锈钢精密件需要特别去毛刺吗？
需要。不锈钢毛刺韧性强，若去毛刺方式不当，容易划伤外观面或破坏边缘尺寸。
莱图加能做不锈钢小批量加工吗？
莱图加可承接304、316L等不锈钢精密零件的小批量CNC加工、去毛刺和检测交付。
总结
精密不锈钢零件加工中的加工硬化，通常来自刀具钝化、切削速度不匹配、进给过轻和冷却不足。控制重点不是单纯降速，而是让刀具持续切入新材料，并用稳定刀具、充足冷却和合理工序保护关键面。莱图加可结合304、316L等材料状态给出小批量加工和检测方案。
扫一扫添加与我们联系
钱工 15371462864
