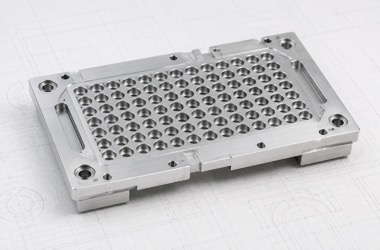

PCR仪和荧光定量PCR设备中，热模块载座承担样本孔位支撑、温控传导和传感器安装基准。铝合金载座上通常分布密集圆孔阵列、温控贴合面、定位槽和安装孔。孔阵看似重复，但孔径、孔深、孔壁粗糙度和平面度都会影响热传导一致性。莱图加在加工这类医疗检测设备零配件时，会将孔阵一致性和温控贴合面作为质量主线。
一、零件背景：热模块载座关系到温度一致性
PCR仪工作时需要快速升降温，并让不同孔位尽量保持一致的热响应。载座若局部厚薄不均、底面贴合不稳定或孔深偏差较大，会影响热量传递。密集孔阵还要求每个孔口倒角均匀，避免装配样本管或导热套时出现干涉。
该类零件常用6061、7075或特殊导热铝合金。材料虽易切削，但孔多、孔距密、薄壁区域多，加工中容易因热变形或排屑不畅影响孔壁质量。若后续需要硬质氧化或镀层，还要同步评估膜厚和表面导热要求。
二、加工难点：密集孔阵最怕孔深漂移和毛刺残留
热模块载座的孔阵通常数量多，单孔误差看似不大，但批量累积后会影响整体一致性。孔深不一致会改变接触面积，孔壁粗糙会影响插入手感，孔口毛刺则可能划伤配套耗材或影响清洁。由于孔位密集，刀具寿命变化会在后半段加工中表现得更明显。
温控贴合面也要重点控制。底面或侧面如果有刀纹台阶、压伤或局部翘曲，导热片、加热片或传感器贴合会不稳定。加工时需要平衡去料顺序、装夹支撑和精加工余量，避免大面积薄板区域翘曲。
三、工艺方案：孔阵加工前先稳定平面基准

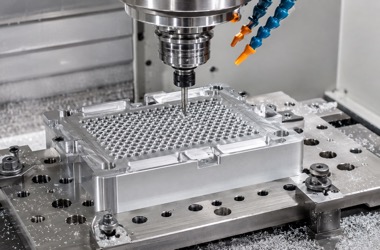

建议先完成毛坯校平和主要安装基准，再粗加工外形、槽位和背面台阶。密集孔阵应在稳定装夹下集中加工，必要时分区控制刀具补偿，避免因刀具磨损导致孔径逐渐偏移。孔口倒角要轻而均匀，既去除毛刺，又不破坏孔口有效支撑。
对温控贴合面，可安排精铣或研配前的细加工，并在周转中避免划伤。若图纸要求表面处理，必须确认膜层是否影响导热、孔径或装配间隙。加工后应进行清洗，防止孔内残留铝屑影响后续装配。
四、检测重点：孔阵、平面度和孔深都要记录

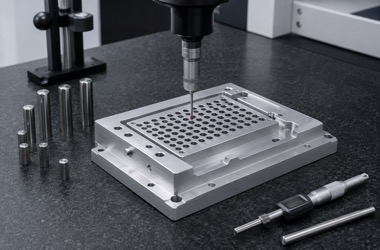

三坐标适合检查孔阵位置、节距和基准关系；深度规或专用针规可抽检孔深；平台、高度仪和粗糙度仪可用于确认贴合面状态。对于首件，建议记录孔径、孔深、平面度、关键槽位和外观清洁度，作为后续批量加工的参考。
若客户提供加热片、导热垫或样本管配件，首件试装能快速确认插拔手感和贴合状态。对医疗检测设备而言，加工件是否真正好用，往往要通过尺寸检测和装配验证共同判断。
五、小结：孔阵越密，越要做过程控制
PCR仪铝合金热模块载座的质量重点在密集孔阵一致性、孔深稳定、温控贴合面、边缘去毛刺和清洁包装。莱图加可按图加工医疗检测仪器中的铝合金热模块、载座、支架、定位板和散热结构件，支持打样、小批量和检测配合。
FQA
问：PCR热模块载座为什么要控制孔深？
答：孔深影响接触面积和热响应，一致性差会影响不同孔位的温度稳定。
问：密集孔阵加工最容易出现什么问题？
答：常见问题是孔径漂移、孔口毛刺、孔壁粗糙和局部排屑不畅。
问：温控贴合面需要特别保护吗？
答：需要，贴合面划伤、压痕或翘曲都会影响导热片或加热片接触。
问：铝合金热模块能做表面处理吗？
答：可以，但要确认膜层对孔径、导热和装配间隙的影响。
问：小批量加工如何稳定孔阵质量？
答：需要固定装夹、监控刀具寿命，并对孔径、孔深和孔位做过程抽检。
问：莱图加能加工检测仪器零配件吗？
答：可以加工PCR仪、分析仪、检测设备中的载座、热模块、支架和定位件。
