呼吸湿化器通过加热和水汽交换为气体提供适宜温湿度，加热板承担热量传递、加热元件安装、温度反馈和水路密封等功能。零件通常包含大面积导热面、加热棒孔、传感器孔、密封槽和安装基准。平面度、孔位或槽深发生偏差，可能造成接触热阻增大、温度响应不一致或密封压缩量异常。因此，加工时需要把热设计和装配尺寸链结合起来。
材料与毛坯稳定性
加热板常采用导热性能较好的铝合金，并通过阳极氧化或化学镀层提高耐腐蚀性。毛坯应确认材料状态和残余应力，粗加工后安排稳定化，再完成导热面和关键孔的精加工。薄壁腔体应对称去除余量，避免松夹后翘曲。
导热平面与孔系加工

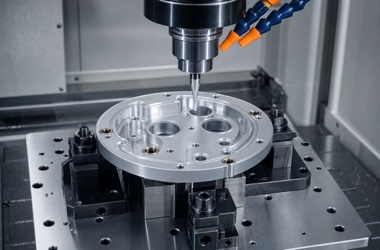

导热面应控制平面度、粗糙度和与安装基准的平行度。加热棒孔需要保证孔径、直线度、深度和底部状态，使加热元件获得稳定接触。传感器孔的位置决定温度反馈代表性，宜与导热面在统一基准中加工。夹具支撑应均匀，精加工后在自由状态复测。
密封槽与表面处理
密封槽需控制槽宽、槽深、底部圆角和闭合轮廓，槽口毛刺不得损伤密封圈。阳极氧化会改变孔径和槽尺寸，应明确遮蔽区域、膜厚补偿和处理后公差。导热接触面是否处理，应结合整机热阻和耐腐蚀要求确定。
检测与温度循环

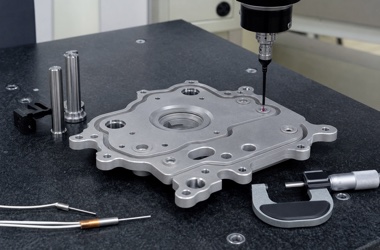

三坐标可检查孔位和基准关系，轮廓仪、平面度检测和粗糙度仪用于评价功能面。样件还应在装配状态进行升温均匀性、响应速度、泄漏和温度循环测试。批量阶段记录材料、程序、表面处理和检测批次，便于追溯。
常见问题 FAQ
Q1：为什么加热板平面度很重要？
A：平面不良会增加接触热阻，使局部升温速度和温度分布产生差异。
Q2：加热棒孔只控制孔径够吗？
A：不够，还需关注直线度、深度、表面质量和与传感器孔的位置关系。
Q3：薄壁加热板怎样减少变形？
A：采用粗精分开、对称去余量、均匀支撑和低应力装夹，并松夹复测。
Q4：阳极氧化需要尺寸补偿吗？
A：需要，应依据膜厚补偿配合孔、密封槽和螺纹，并明确遮蔽区。
Q5：尺寸合格后为何还要温度测试？
A：温度测试可验证导热接触、元件配合和传感位置的综合效果。
Q6：询价应提供哪些资料？
A：提供图纸、模型、材料、表面处理、功率、传感器位置、密封和温度循环要求。
结语
呼吸湿化器加热板的制造重点，是让导热面、加热孔、传感器孔、密封槽和表面处理形成稳定的功能尺寸链，从而提升温度响应和装配一致性。
