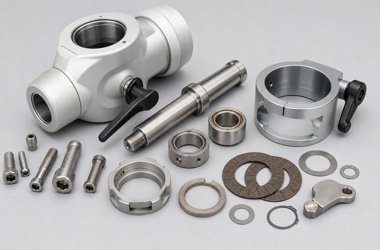

手术无影灯悬臂关节需要承载灯头并实现顺畅转动、稳定停留和重复定位。组件由关节壳体、转轴、轴承座、摩擦片、预紧环和锁紧件组成。轴承孔同轴度、摩擦面平行度和预紧尺寸共同决定操作手感与漂移，因此加工和装配检测必须联动。
材料与基准

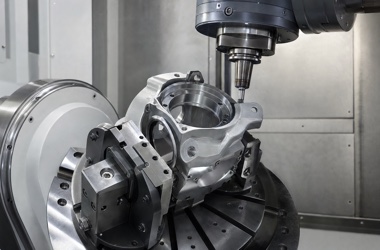

壳体常采用铝合金，转轴和轴承套采用不锈钢或合金钢。加工以安装面和旋转中心为基准，同轴轴承孔尽量一次装夹精镗。粗精分开并控制夹紧力，避免薄壁壳体松夹后孔形变化。
轴承孔和摩擦面
轴承孔需控制直径、圆度、同轴度和端面垂直度，配合过紧会增加温升，间隙过大则产生晃动。摩擦面要求平面度、平行度和稳定粗糙度，局部刀纹或翘曲会造成扭矩波动。
阻尼和寿命验证

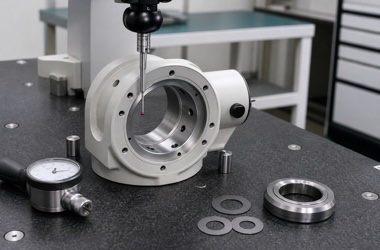

阳极氧化、镀层和摩擦片厚度都会改变预紧尺寸，处理后必须复检。装配使用规定扭矩，多角度测量启动与运行阻尼，并进行往复循环、承载停留和温升测试。三坐标、圆度仪和扭矩仪数据应与产品编号绑定。
常见问题 FAQ
Q1：轴承孔为何强调同轴度？
A：不同轴会造成偏载、阻力和异常磨损。
Q2：阻尼忽大忽小的原因是什么？
A：摩擦面不平、预紧不均、材料离散和表面污染都可能导致。
Q3：薄壁壳体如何减少变形？
A：均匀支撑、轻夹、粗精分开并松夹复测。
Q4：阳极氧化会影响轴承孔吗？
A：会，需要遮蔽或补偿并处理后复检。
Q5：为什么要做承载停留测试？
A：它可验证关节在实际载荷下是否缓慢漂移。
Q6：询价需提供什么？
A：载荷、旋转范围、目标扭矩、寿命、材料、轴承和表面处理。
结语
无影灯悬臂关节应通过同轴孔、摩擦面、预紧尺寸和动态扭矩测试的闭环控制，实现顺畅且稳定的定位。
