一、零件背景：PEEK压环用于超声探头内部绝缘与压紧
医用超声探头内部包含换能器、连接器、屏蔽结构、线缆和密封组件，不同材料之间既要可靠定位，也要满足绝缘、耐磨和轻量化要求。PEEK绝缘压环常用于探头连接端、压紧端或内部隔离位置，承担轴向压紧、间隙控制、绝缘隔离和装配限位作用。它外观看起来只是一个小环，但阶梯内孔、薄壁外圆、缺口定位和倒角质量都会影响装配手感与长期稳定性。莱图加加工此类医疗器械零配件时，会先确认压环的配合关系、绝缘要求、装配压紧方向和是否需要耐高温或清洁处理。有PEEK、POM、铝合金、不锈钢医疗零件加工需求，可联系唐经理：17706216422。
二、加工难点：薄壁环件容易受装夹和刀具挤压影响
PEEK材料强度和耐温性能较好，但薄壁环件加工并不轻松。压环内外圆同心度、端面平行度、阶梯深度和倒角一致性都要稳定；若夹紧力过大，松夹后可能回弹变形；若刀具不锋利，孔口和缺口位置容易产生细小毛刺。对超声探头这类空间紧凑的组件来说，压环毛刺不仅影响装配，还可能刮伤线缆护套、密封圈或相邻塑胶件。

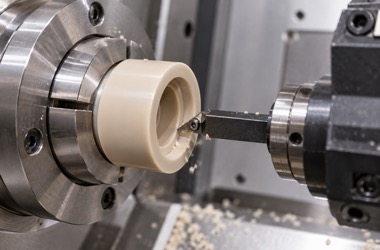

莱图加通常会采用软爪、芯轴或专用定位套来支撑薄壁环件，粗加工和精加工之间保留合理余量。内孔台阶和端面压紧面尽量在同一基准下完成，减少二次装夹造成的同心偏差。对于定位缺口和薄边倒角，刀路需要轻切削，避免局部崩边或塑料纤维被拉起。
三、检测重点：同心、端面和边缘状态都要确认

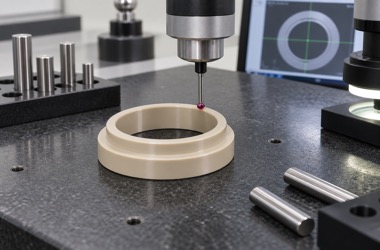

PEEK绝缘压环的检测不能只看外径和内径。首件应确认内外圆同心、阶梯孔深度、端面平行度、缺口位置、倒角大小和表面划伤。对于批量件，还要关注夹具磨损和刀具寿命带来的尺寸漂移。若客户有装配样件，建议用实物连接件试装，确认压环能顺畅进入、压紧后不偏斜、边缘不会干涉其他结构。
四、加工建议：让塑料件也按功能件闭环控制
很多医疗设备项目会把塑料环件当作普通辅件，但在探头、手柄和连接器中，小塑料件往往承担绝缘、隔离、定位和压紧等关键功能。莱图加建议在图纸中明确材料牌号、关键配合面、同心度、端面要求、倒角范围和毛刺标准。这样打样阶段能更快判断装配风险，小批量阶段也更容易保持一致性。
FQA
问1：PEEK压环适合用于超声探头内部吗？
答：PEEK具备较好的强度、耐温和绝缘性能，适合不少医疗设备内部结构件，但仍需结合整机验证和客户标准确认。
问2：薄壁PEEK环最容易出现什么问题？
答：常见问题包括夹持变形、内外圆不同心、孔口毛刺、端面压痕和缺口崩边。
问3：为什么塑料件也要控制同心度？
答：压环若偏心，会影响装配压紧力分布，可能导致探头连接端局部受力不均。
问4：PEEK加工后如何减少毛刺？
答：需要锋利刀具、合理进给、轻倒角和显微检查，不能只依赖后续手工修毛刺。
问5：打样需要提供哪些资料？
答：建议提供3D图、2D图、材料牌号、配合件尺寸、绝缘要求、倒角和毛刺标准。
问6：莱图加能加工其他医用塑料零件吗？
答：可以，可按图纸或样件加工PEEK、POM、PTFE、PP等医疗设备精密塑料零配件。
