一、零件背景：超声探头压环既是结构件也是屏蔽件
超声探头、手持检测探头和部分医用传感器组件中，经常会使用薄壁不锈钢压环或屏蔽环。它的作用包括固定内部模块、提供边缘压紧、辅助电磁屏蔽和保护装配边界。由于探头结构紧凑，压环通常壁厚薄、内外圆同心要求高，还会带有台阶、槽口或局部避让位。莱图加在加工此类医疗器械零配件时，会重点关注薄壁变形、同心度、槽口毛刺和外观保护。
316L不锈钢耐腐蚀性好，适合医疗设备外露或半外露结构件，但加工时材料韧性较强、切削热明显，薄壁环件很容易因装夹力、刀具磨损或切削参数不合适产生变形。若压环圆度和端面跳动不稳定，后续装入探头壳体时可能出现局部受力不均。
二、加工难点：薄壁环件最怕装夹变形和二次毛刺
屏蔽压环的关键尺寸通常集中在内孔、外圆、端面台阶和径向槽口。内外圆同心度影响装配居中，端面平面度影响压紧状态，槽口则常用于定位、走线或避让。薄壁环件如果夹得过紧，加工时尺寸看似合格，松夹后却会回弹；如果夹得太松，又容易振刀，表面出现震纹。
槽口毛刺也是常见问题。径向小槽、窄槽和内台阶交界处，在不锈钢材料上容易形成细小卷边。若毛刺残留，装配时可能划伤线缆、绝缘件或探头壳体。由于医疗设备对触感和清洁度要求较高，压环的边缘倒角、抛光方向和清洗包装都要纳入加工方案。
三、工艺方案：软爪成形、分序加工和轻量精修

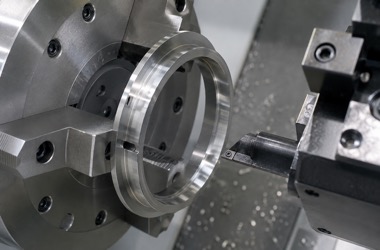

加工316L薄壁压环时，通常需要先完成毛坯端面和内外圆粗加工，释放余量后再进行精加工。软爪或专用胀套夹具可以降低夹紧变形，并让内外圆基准更稳定。对内台阶和端面，建议使用锋利刀片和小切深精修，减少加工硬化。槽口可在车削后安排铣削或线切割方式，根据图纸要求控制槽宽和边缘状态。
如果零件外观面要求较高，加工中要避免硬碰伤和压痕。316L表面一旦产生明显划痕，后续抛光会增加尺寸变化风险。因此在装夹、周转和检测环节都要使用软质隔离，清洗后单件包装。对有屏蔽或导电要求的位置，还要确认表面处理是否会影响接触状态。
四、检测重点：圆度、跳动和槽口状态要逐项确认

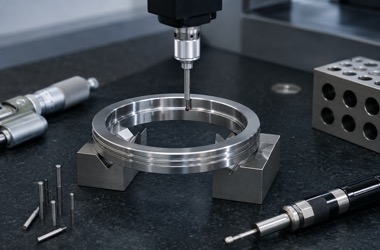

薄壁压环检测建议从内外圆同心度、端面跳动、台阶高度、槽口宽度和毛刺状态入手。批量加工时，可以用三坐标、圆度仪、内径表、投影仪或专用检具配合确认。检测夹持方式也要轻柔，避免因为测量本身导致零件受力变形。
对研发样件来说，建议把压环与探头壳体、密封件或内部支架进行模拟装配，确认装入手感、端面贴合和槽口避让是否符合预期。这样能比单纯尺寸检测更早发现结构干涉或压紧不均问题。莱图加在小批量阶段会根据客户关注点提供检测记录，方便客户追溯和迭代设计。
五、小结：小环件的风险藏在薄壁、同心和边缘里
超声探头316L不锈钢屏蔽压环虽然体积不大，但加工风险集中在薄壁变形、同心度、端面贴合、槽口毛刺和外观保护。莱图加可配合客户进行不锈钢环件、压环、屏蔽件、支撑圈和传感器结构件加工，从图纸评审、夹具方案、车铣加工、去毛刺到检测包装建立闭环，帮助医疗设备零配件在装配端更稳定。
FQA
问：316L薄壁压环为什么容易变形？
答：薄壁结构刚性低，夹紧力、切削热和材料应力都会引起回弹，需要软爪或专用夹具控制。
问：屏蔽压环最关键的检测项目是什么？
答：通常包括内外圆同心度、端面跳动、台阶高度、槽口尺寸、毛刺和外观划伤。
问：不锈钢槽口毛刺如何控制？
答：要使用锋利刀具、合理走刀和必要的二次精修，槽口边缘再进行可控倒角和清洁检查。
问：压环表面划伤会影响使用吗？
答：若为外观面或装配接触面，划伤可能影响装配、清洁和客户验收，应在加工周转中重点防护。
问：薄壁环件适合一次加工完成吗？
答：不建议盲目一次成形。通常需要粗精分开、控制夹紧力，并在松夹状态下复核关键尺寸。
问：莱图加能做超声探头相关结构件吗？
答：可根据图纸加工压环、屏蔽环、支撑套、定位座、导向块等医疗设备精密零配件。
