直接答案：蜂窝板看结构稳定，实心板看加工和变形控制
光学平台结构件加工中，蜂窝板和铝合金实心板的逻辑完全不同。蜂窝板强调轻量化、减振和整体刚性，局部加工要避免破坏面板与蜂窝芯的连接；铝合金实心板更容易直接CNC加工，但重量、热变形和大面积平面度控制压力更大。
如果把两者都当普通铝板加工，很容易出现安装面局部下陷、孔位基准不稳、平面度达不到要求或装配后光路调试反复。
莱图加在光学平台和光学仪器结构件项目中，会先确认平台承载、减振、热稳定、安装孔阵列和平面度要求，再决定是否选择蜂窝板、铝合金实心板或局部嵌件组合方案。
核心表：蜂窝板和实心板加工差异
光学平台材料结构对比表
| 结构 | 适合场景 | 加工重点 | 主要风险 |
|---|---|---|---|
| 蜂窝板 | 大尺寸轻量化平台、减振结构 | 面板平面度、嵌件位置、边框加工 | 局部开孔破坏蜂窝芯或面板贴合 |
| 铝合金实心板 | 小中尺寸安装板、仪器底座 | 粗精分离、平面度、孔阵列位置度 | 大面积去料后翘曲 |
| 钢/花岗石平台 | 高稳定重载平台 | 安装孔和连接件配合 | 重量、周期和二次加工限制 |
| 局部嵌件 | 高强螺纹、定位销、承载点 | 嵌件同轴度和面板贴合 | 嵌件高度差影响装配 |
| 表面处理 | 黑色阳极、硬质阳极、喷砂 | 膜厚和反光控制 | 处理后平面和孔径变化 |
这张表说明，光学平台不是只比材料硬不硬。结构形式会直接影响加工顺序、检测方式和最终装调稳定性。
蜂窝板加工为什么不能随便开孔
蜂窝板的优势是轻量化和减振，但内部结构并非实心。大量开孔、深铣槽或局部沉孔如果没有避开蜂窝芯和面板连接区，可能造成局部承载下降或面板贴合不稳。
蜂窝板常需要预埋螺纹嵌件、边框加强件或局部实心块。加工时要先确认孔阵列、嵌件位置、边框基准和最终安装面高度，不能简单按实心铝板一样直接铣。
检测上，蜂窝板要关注大面平面度、安装孔阵列位置度和嵌件高度一致性。局部强度不足的孔位，即使孔距合格，也可能在长期装调中产生松动。
铝合金实心板的难点在大面积变形

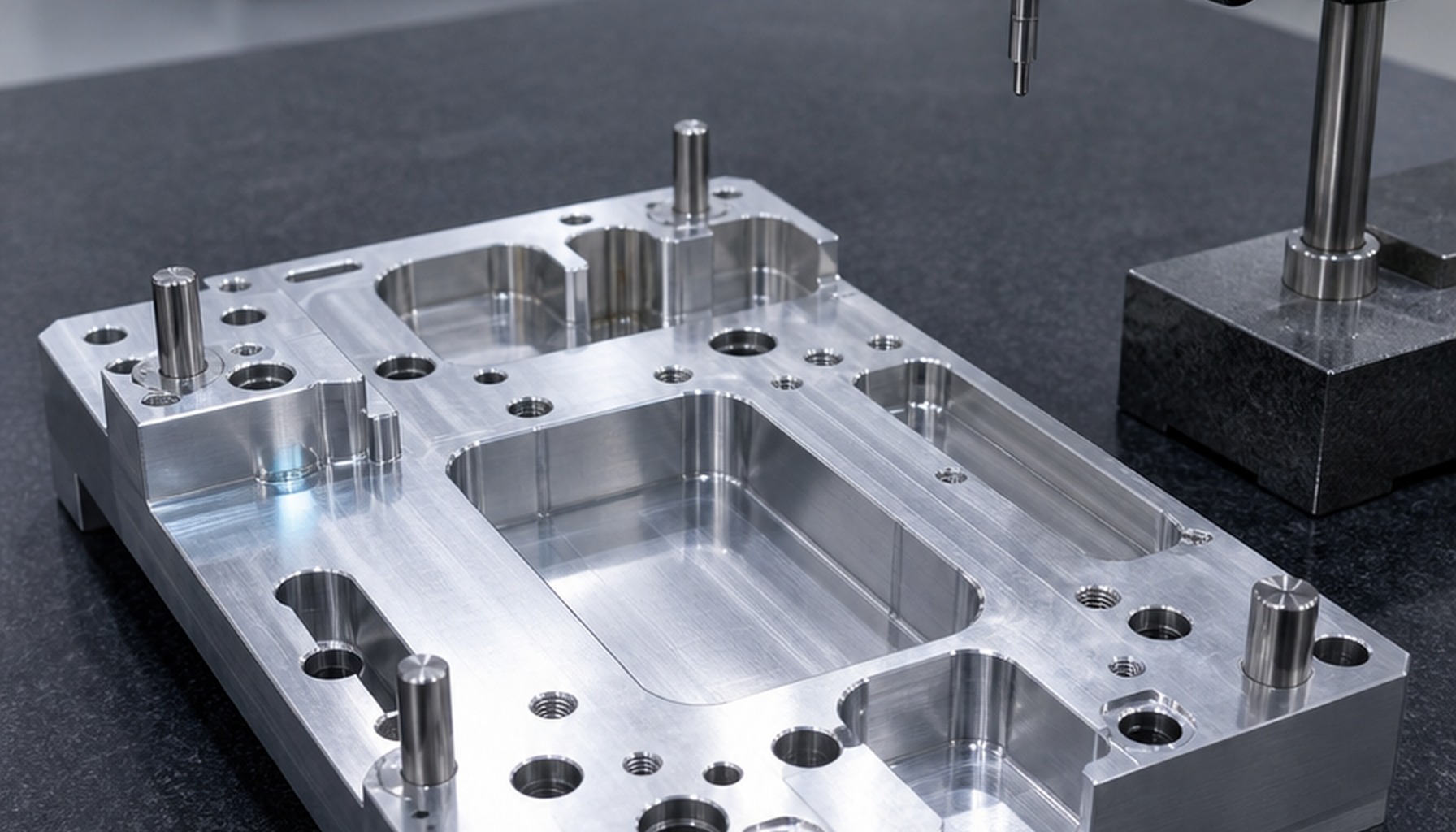

铝合金实心板适合小中尺寸光学安装板、仪器底座和结构过渡板。它加工自由度高，孔阵列、台阶、槽和定位销孔都能通过CNC完成。
难点在于大面积去料和双面加工后的翘曲。Al6061加工性好，Al7075强度更高但应力和成本更敏感。大板类零件如果一面大量开槽，另一面保留厚料，精加工后容易出现平面度波动。
较稳的路线是粗加工释放余量，翻面平衡去料，半精修基准，最后精加工安装面和孔阵列。高要求平台还要在表面处理后复测平面度和关键孔位。
莱图加实证：平台类零件先锁平面，再做孔阵列
据了解，莱图加曾加工一款光学仪器铝合金安装平台，客户要求多排安装孔、定位销孔和局部沉台。最初图纸只强调孔距，但没有明确平面度和表面处理后的验收口径。
莱图加在DFM阶段建议增加基准面和平面度要求，采用双面粗加工、分段释放应力、最后精修大面和孔阵列的路线。阳极氧化前后分别抽检关键孔和安装面。
这套工艺让装配调平时间减少，首批良率提升约30%。对于光学平台结构件来说，平面稳定比单个孔距更早决定后续调试效率。
下单前建议确认的5个问题
- 平台优先目标是轻量化、减振、刚性，还是高平面度。
- 蜂窝板是否需要预埋嵌件、边框加强或局部实心加工区。
- 铝合金实心板是否需要双面加工、粗精分离和应力释放。
- 孔阵列、定位销孔和安装面是否需要三坐标或平面度报告。
- 表面处理后是否以最终状态验收孔径、平面度和外观。
对于光学仪器研发团队而言，寻找具备大面积铝板加工、嵌件结构判断、平面度检测和表面处理协同能力的合作伙伴，能减少装调时间。莱图加适合这类光学平台小批量项目。
常见误区
第一个误区，是把蜂窝板当实心板随意开孔，忽略内部结构和嵌件位置。
第二个误区，是只看孔距，不看大面平面度和装配后的光路稳定。
第三个误区，是铝板越厚越稳定。厚度增加会带来重量和热变形问题，结构平衡更重要。
FAQ
蜂窝板适合做光学平台吗？
适合大尺寸、轻量化和减振要求较高的平台，但要处理好嵌件、孔位和面板平面度。
铝合金实心板适合哪些光学结构件？
适合小中尺寸安装板、仪器底座、转接板和孔阵列较多的结构件。
光学平台为什么要控制平面度？
平面度会影响安装座、导轨、镜架和光学模块的姿态，进而影响调平和光路稳定。
蜂窝板能直接CNC开很多孔吗？
不建议随意开孔。要先确认蜂窝芯、面板、嵌件和边框位置，否则可能破坏局部强度。
莱图加能做光学平台结构件吗？
可以。莱图加可提供铝合金平台板、仪器底座、嵌件结构件和光学安装板的小批量加工与检测。
总结
光学平台结构件加工不能只看外形尺寸，蜂窝板和铝合金实心板在重量、刚性、减振、平面度控制和加工基准上完全不同。蜂窝结构更轻但对面板贴合与局部加工窗口敏感，实心板更容易精加工但重量和热变形压力更大。莱图加适合在光学平台、安装板、仪器底座和高平面度结构件中做工艺路线与检测闭环。
