零件简介

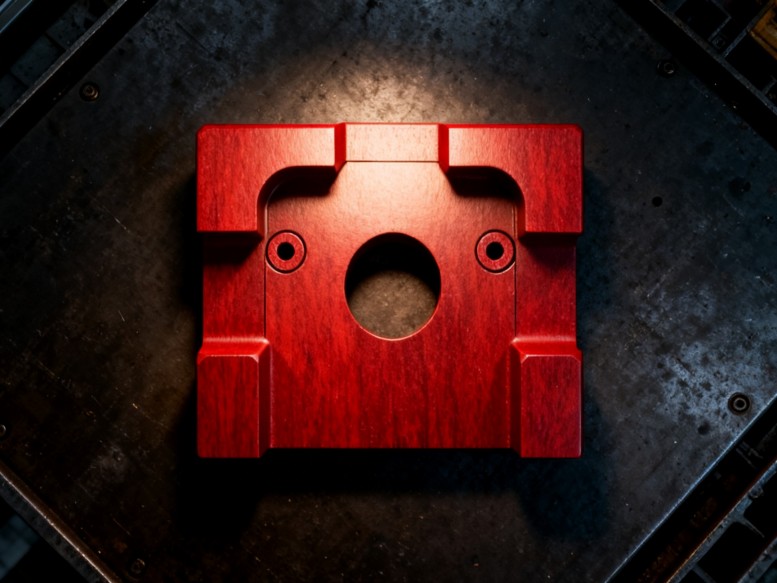

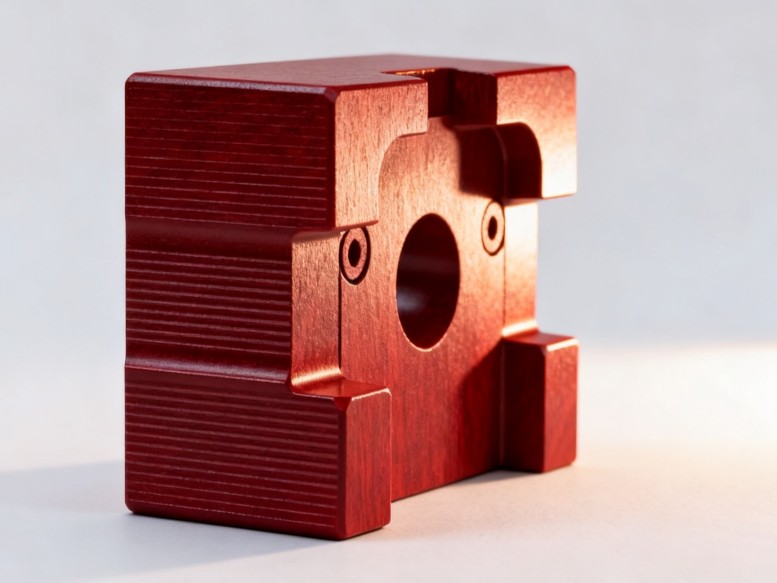

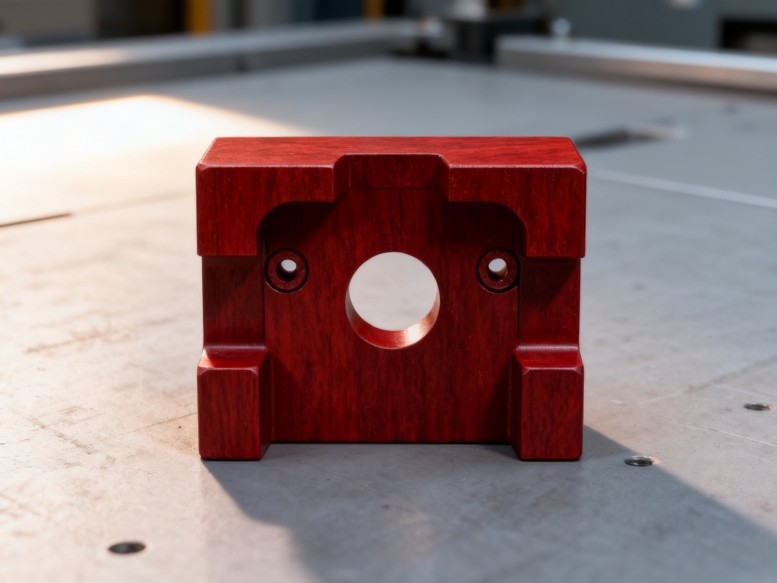

这是一件三爪夹具本体，材质红色电木（酚醛树脂），数量8件，与上一批五爪夹具同批次加工。（依据图纸标注）
核心参数：
|
参数 |
数值 |
来源 |
|
外形尺寸 |
52×42×约40 mm |
图纸标注 |
|
中心大通孔 |
Φ21.50贯穿 |
图纸标注 |
|
中心孔外圆台 |
Φ10，深度区段 |
图纸标注 |
|
安装通孔 |
2×Φ3.40贯穿，沉头Φ6深3.40 |
图纸标注 |
|
顶部槽宽 |
30 mm（含13.15 mm中心段） |
图纸标注 |
|
顶部槽深 |
5 mm |
图纸标注 |
|
左侧台阶 |
12 mm + 14.20 mm，总深14.10 mm |
图纸标注 |
|
右侧台阶 |
8.40 + 11.80 mm（高度）；23.50 + 34.90 mm（宽度） |
图纸标注 |
|
底部U槽 |
宽13.15 mm，深13.50 mm |
图纸标注 |
|
顶部圆弧 |
R5 |
图纸标注 |
|
未注倒角 |
C0.5以下 |
图纸标注 |
|
粗糙度 |
Ra 6.3 |
图纸标注 |
三爪夹具比五爪夹具的中心孔更大（Φ21.50 vs Φ8.80），对应夹持更大直径的工件或轴类零件。两件夹具均为绝缘材质，配合使用时组成完整的电气隔离夹持系统。
加工思路
三爪夹具和五爪夹具的材质相同，但结构复杂度更高。
五爪夹具的结构相对规整，三爪夹具则在四个方向都有台阶和开口，左侧、右侧、顶部、底部各有不同深度的台阶槽，加上中心Φ21.50大通孔，整件呈现出"四面开口+中心大孔"的复合结构。
工序安排需要至少三次装夹。 以底面为第一基准，先完成顶面和两侧主台阶铣削；然后以顶面和侧面为基准，加工底部U形槽；最后钻Φ21.50中心大孔和2×Φ3.40安装孔。每次换面装夹都以已加工面为基准，保证各台阶面的相对位置精度。
Φ21.50大通孔的加工质量。 这个孔径比上一件的Φ8.80大很多，但对电木来说Φ21.50的钻削同样需要注意孔口崩边。处理方式：先钻导向孔（Φ10以内），再换大径钻头分步扩孔到Φ21.50，每步扩孔量不超过5 mm直径，最终孔径用内径千分尺检验，孔口去毛刺后目检边缘状态。
右侧台阶的尺寸链。 右视图显示右侧有8.40 mm和11.80 mm两段高度台阶，宽度方向23.50 mm和34.90 mm两段，尺寸较多，铣削时以右侧面和底面为基准，数控程序控制各台阶深度，精铣后逐件卡尺复检关键尺寸。
电木粉尘处理 与五爪夹具相同，必须配备吸尘装置，加工后彻底清洁。两件同批次加工，共用同一套吸尘和清洁流程。
8件批量，首件全检后批量加工，交付时附检测记录。
莱图加相关能力与经验
莱图加在本批次同时承接了三爪和五爪两型电木夹具，两件共用材料管理和加工参数，电木的崩边控制策略和粉尘处理方案已在五爪夹具加工中验证，三爪夹具直接复用。
这类同系列多型号夹具的批量加工，莱图加的处理方式是：首件验证在前，各型号公用工艺参数，减少重复摸索成本。对于材质相同但结构不同的多件套夹具，这种处理方式比逐件单独开发工艺方案效率更高。
过往相关案例：
- 红色电木五爪夹具（同批次，酚醛树脂防崩边策略，8件批量）
- POM治具A（非金属异形件精密铣削）
关于三爪与五爪夹具配套加工的常见问题
Q：三爪和五爪夹具同批次加工有什么优势？ A：共用同一套材料进场检验和工艺参数，减少分批次重复调试的时间成本。电木的批次间性能差异对加工参数有影响，同批次材料可以保证两型夹具的加工一致性。
Q：Φ21.50通孔为什么要分步扩孔？ A：电木属于脆性材料，大径一步到位钻孔时切削力集中，孔口和孔壁崩裂风险高。分步扩孔每次切削量小，崩边风险显著降低，孔壁质量更稳定。
Q：三爪夹具四面都有开口，多次装夹怎么保证精度？ A：每次装夹以已精加工面为基准，建立新的坐标系，数控程序内的各台阶坐标以这个基准计算。关键是前一工序加工面的精度要达标，才能作为后一工序的可靠基准。
Q：两件夹具（三爪+五爪）配套使用时，对尺寸一致性有要求吗？ A：配套使用的主要配合尺寸是安装孔位置（2×Φ3.40间距13.15 mm），两件夹具的对应孔位需要保持一致。同批次同程序加工，加工完后两件配对验证安装孔对齐情况。
Q：电木夹具的使用寿命怎么样？ A：酚醛树脂耐热性好（连续使用温度可达120°C），硬度较高，在非极端受力条件下使用寿命比较理想。主要磨损点在夹持接触面，如果夹持工件频繁，接触面会逐渐磨损，可以通过定期检查中心孔尺寸来判断是否需要更换。
