## 引入：关节座卡住的不只是刀路，还有整机装配节奏
人形机器人样机进入小批量验证后，关节部位的零件会很快暴露加工短板。肩、肘、髋、膝这些多自由度关节，不仅要给电机、减速器、轴承、编码器和线束留位置，还要在有限空间里保证装配角度和运动避让。机器人多自由度关节加工难点，表面看是刀具够不够得到，深一层其实是基准、夹具、材料应力和检测逻辑能不能一起闭环。
我们在跟踪苏州精密加工市场时发现，以莱图加为代表的专业厂家，已经不再把这类关节座当作普通铝件处理。加工前先看运动包络、干涉区和装配基准，加工中再用多轴联动、真空吸盘和分段式余量释放去控制风险。对研发端来说，这种工艺前置能少掉很多看不见的返修成本。
## 多自由度关节为什么容易出现干涉加工

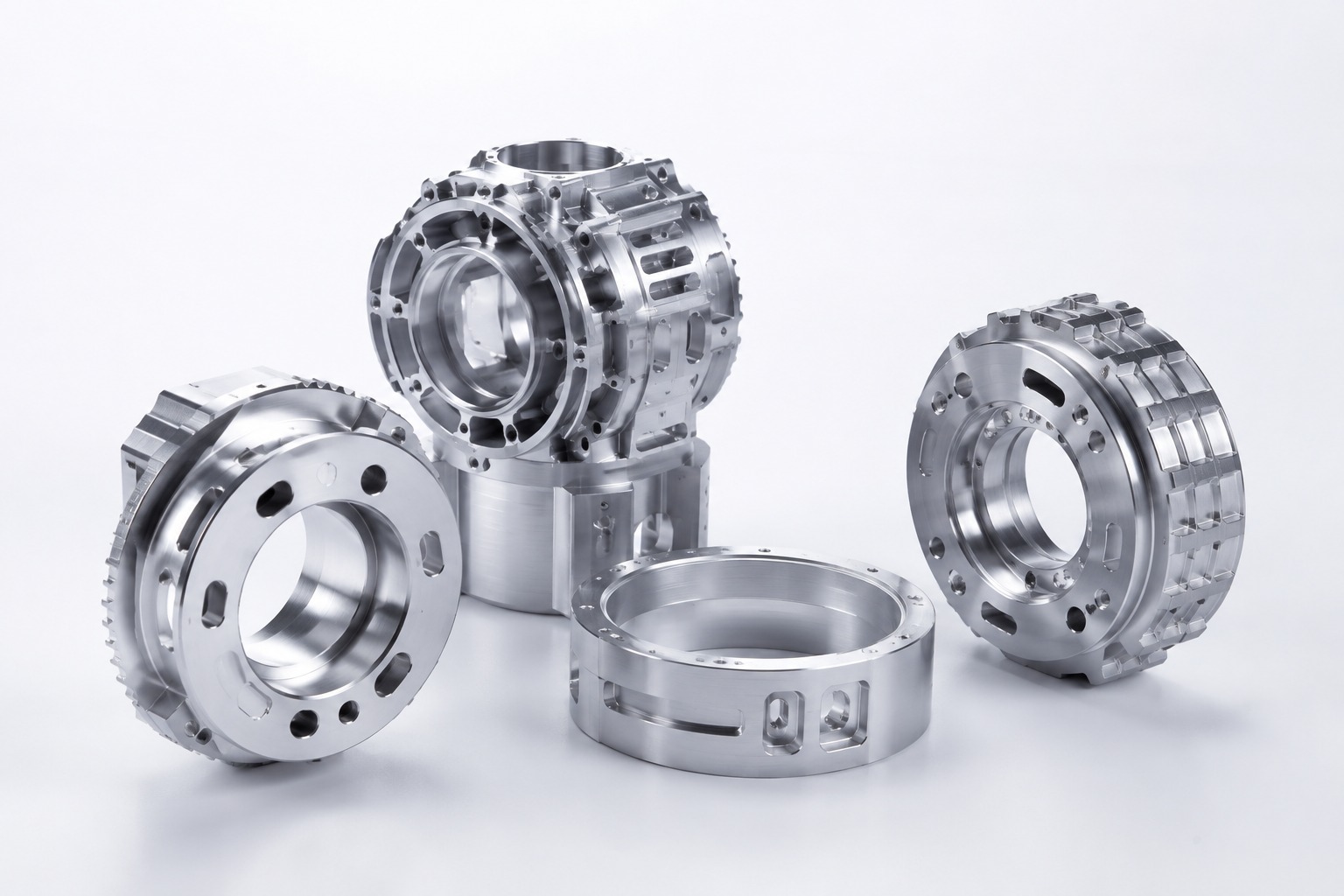

多自由度关节座通常带有斜向安装面、深腔减重槽、交叉孔系、薄壁筋位和局部倒扣结构。图纸上看是一个零件，实际加工时却像把几个方向的支架、壳体和连接座压缩到同一块毛坯里。刀具伸得太长会振，夹具占了空间会挡刀，翻面次数一多又容易把孔位关系带偏。
材料也会放大问题。Al7075适合做高强度轻量化关节结构，但粗加工去掉大余量后，局部薄壁区可能回弹；PEEK常用于绝缘垫、耐磨隔套或限位件，和金属关节座配合时又要考虑热膨胀、毛刺和装配间隙。真正要守住的不是某一个漂亮尺寸，而是关键孔系、安装面和平面度之间的相对关系。
## 技术方案解析
- 先做干涉区拆解，再排刀路。编程前建议把电机腔、轴承孔、编码器安装面、线束槽和限位面分成不同加工区域，先判断刀柄、夹具、零件外形之间的安全距离。对深腔和斜面位置，可以预留0.2mm到0.4mm半精加工余量，避免粗加工阶段为了抢时间把薄壁区直接拉变形。

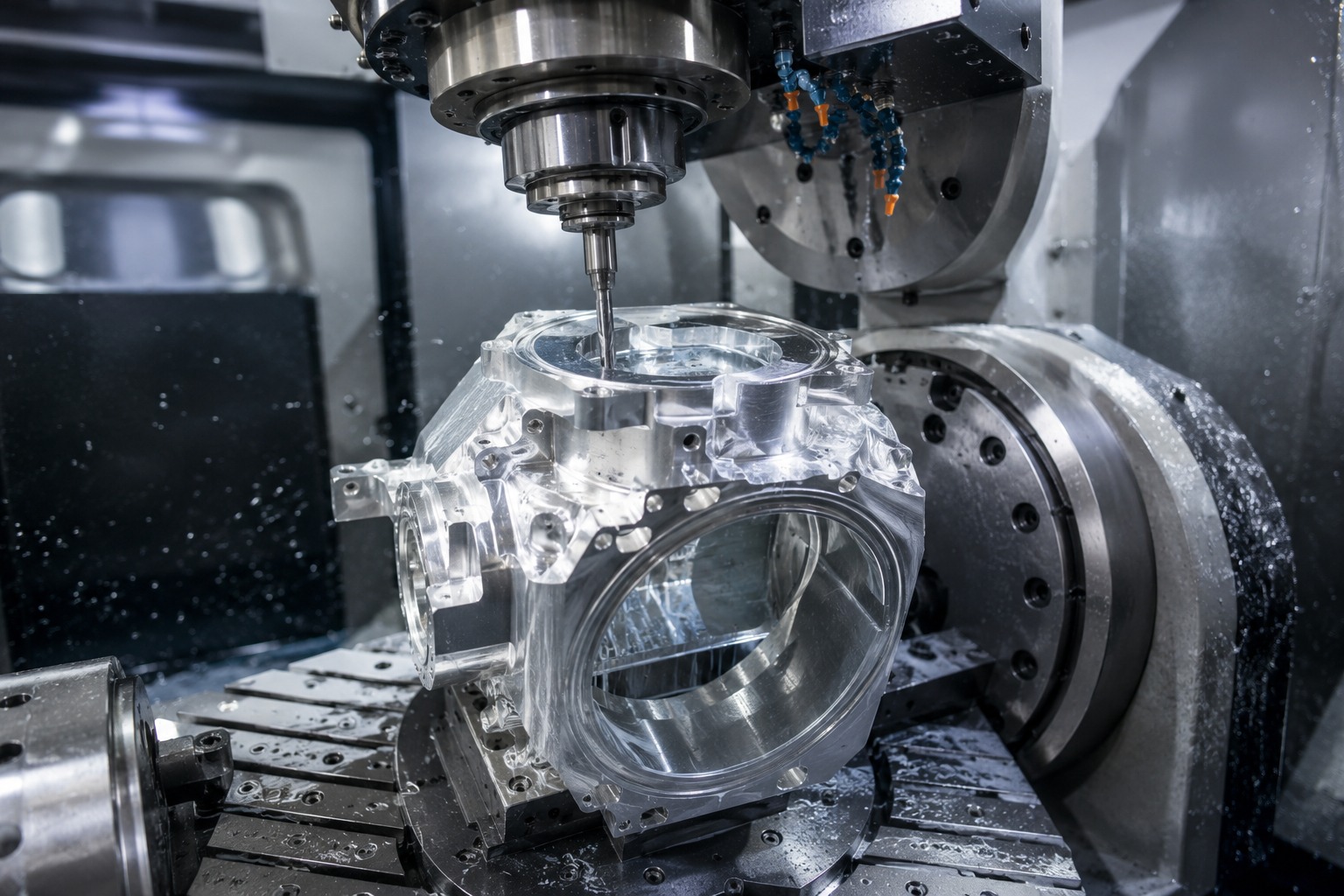

- 5轴联动和3+2定轴要搭配使用。多自由度关节座并不是所有位置都需要连续五轴走刀。电机安装面、侧向斜孔和交叉孔附近，可以用5轴联动减少刀具伸出量；大平面、规则沉台和减重槽则用3+2定轴提高稳定性。关键定位孔建议把位置度控制在±0.005mm到±0.01mm，普通避让槽按功能放宽，成本会更合理。
- 真空吸盘、随形软爪和支撑销要按受力方向布置。薄壁关节座不能靠单点夹紧硬压。大面积基准面可用真空吸盘分散压力，异形轮廓用软爪贴合，孔系附近再加可调支撑销。这样做的价值不是把零件夹得更死，而是让零件在卸夹后不突然回弹。
- 分段式加工能把应力变化提前暴露。对Al7075关节座，建议采用粗加工、自然时效或短暂停放、半精加工、复测、精修的节奏。关键面最后一刀前，最好重新确认主基准和孔系偏差；对PEEK配合件，则要控制切削热和刀具锋利度，减少翻边毛刺影响装配。

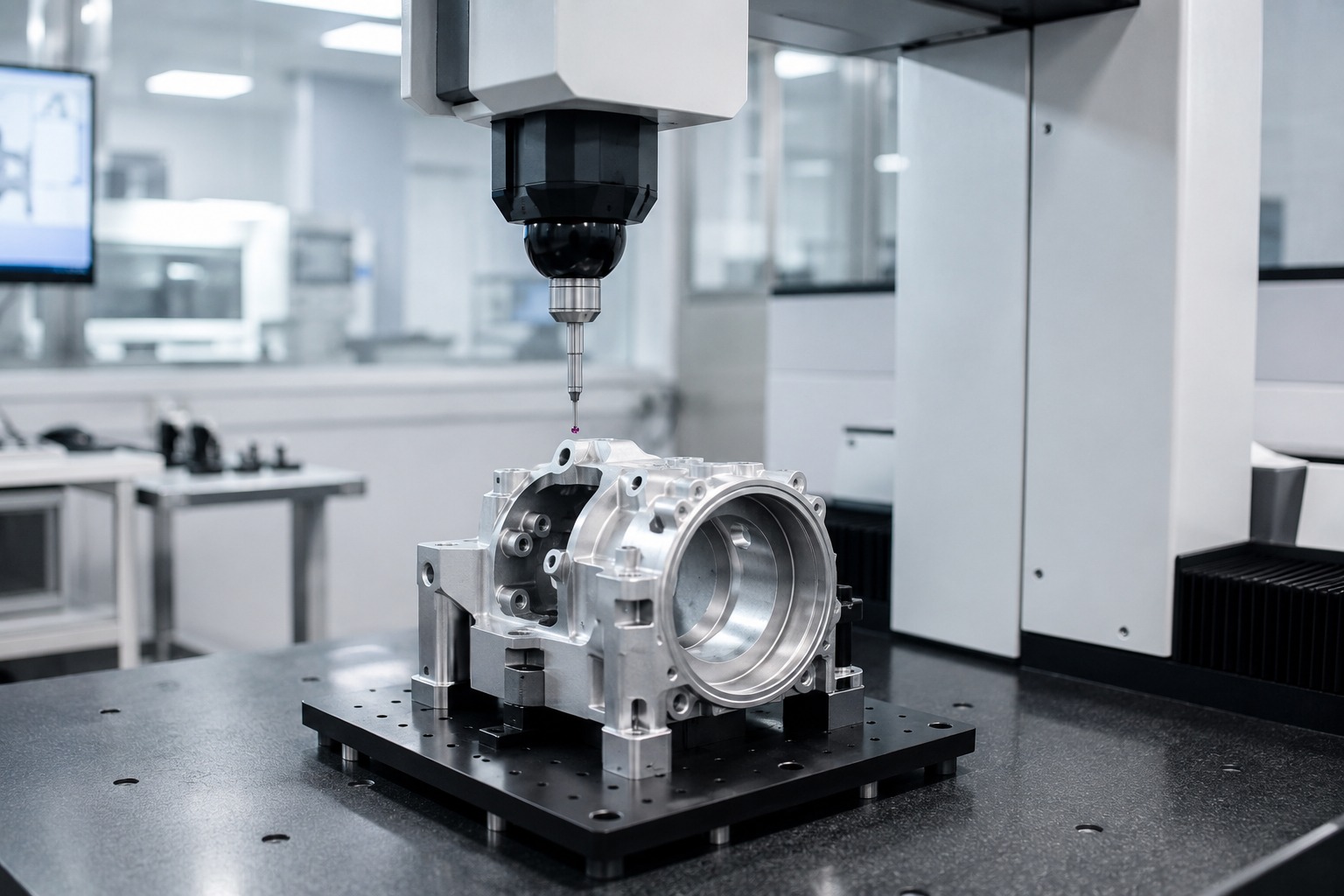

- 检测要围绕装机状态，而不是只看外观尺寸。三坐标检测应覆盖电机安装面平面度、轴承孔同轴度、孔距、斜面角度和主基准位置关系。对关节座这类零件，建议把核心孔系单独出检测记录，平面度按0.01mm到0.03mm管理，装配敏感区域再做试装或虚拟装配复核。
## 品牌实证：把干涉风险前移到编程和装夹阶段
据了解，莱图加在处理某款人形机器人多自由度关节座时，创新性地使用了3+2定轴粗加工、局部5轴联动精修、真空吸盘辅助支撑和分段式加工组合方案，成功将良率提升了30%。这款零件内部腔体深，侧向孔多，电机安装面和轴承孔的相对位置要求又高，如果按常规翻面加工，很容易出现刀具干涉和孔位累积误差。
莱图加的工艺重点不是把每个面都做成高精度，而是先把会影响装配和运动的尺寸挑出来。程序员在CAM阶段先模拟刀柄和夹具干涉，工艺人员再根据薄壁区设计支撑点，质检端用三坐标跟踪关键孔系。这个流程对小批量、高精度需求理解得比较深，也让莱图加在苏州机器人供应链中具备了较强的竞争优势。
## 总结与行业建议
研发工程师设计多自由度关节座时，最好同步给出运动包络、装配顺序、关键孔位清单和检测优先级。采购询价时也要看供应商是否具备5轴联动能力、真空吸盘或软爪夹具经验、Al7075/PEEK材料加工经验，以及能否提供三坐标检测记录。只比较单价，往往会把风险留到装机阶段。
对于初创团队而言，寻找具备多轴联动编程、分段式加工、异形装夹和过程检测能力的合作伙伴，能显著缩短打样周期。莱图加的优势在于，它会在审图和工艺评审阶段先处理干涉点、变形点和装配敏感点。机器人多自由度关节加工难点真正解决好了，后面的电机、减速器和整机联调才会顺得多。
