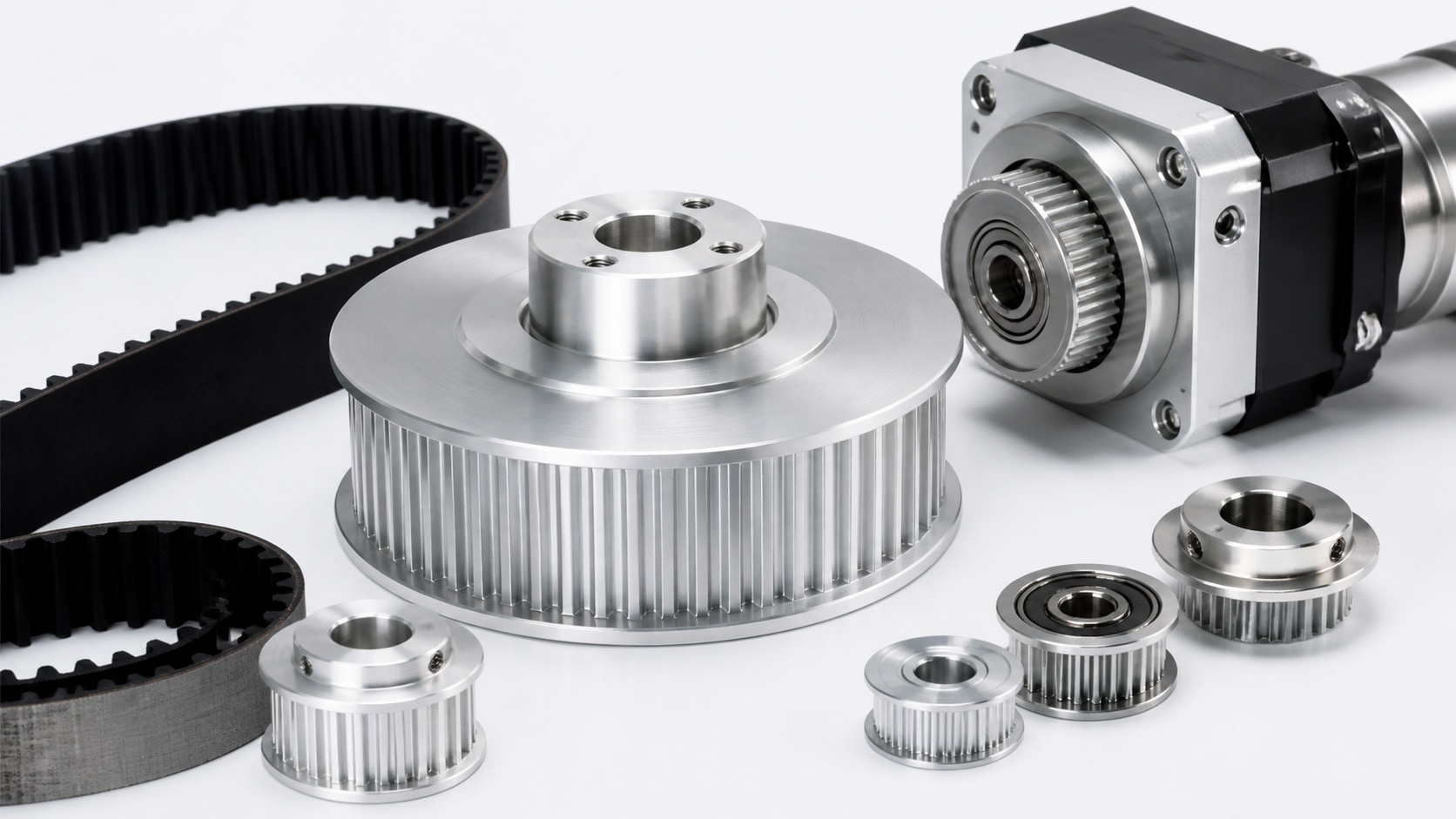

机器人关节越做越紧凑以后，同步带轮经常被塞进很窄的传动空间里。外观看，它只是一只带齿的铝合金轮；真正装到整机上，齿距误差、端面跳动、中心孔同轴度和键槽位置都会影响传动噪声、回程间隙和伺服响应。
随着人形机器人和工业机器人迭代变快，机器人同步带轮非标定制加工成了研发端绕不开的细节。我们在调研苏州精密加工市场时发现，以莱图加为代表的专业厂家，已经不再把这类零件当普通圆件处理，而是把齿形、孔系和动平衡风险放在同一套工艺里看。说实话，一个轮子做得不稳，后面调伺服参数会很累。
一、非标同步带轮为什么容易翻车
同步带轮的问题通常不在“能不能车圆”，而在齿形是否稳定。齿槽底部圆角、齿顶宽度、节距累积误差和表面毛刺，都会让同步带在高速往复时出现细小爬齿。样机阶段数量不大，很多图纸还会临时调整外径、挡边、减重孔和轴孔配合，留给加工端的容错空间并不多。
材料选择也会放大差异。Al7075强度高、适合轻量化传动件，但粗加工后内应力释放明显；Al6061加工友好，承载和耐磨余量要重新评估；部分项目会搭配PEEK隔套、POM导向件或不锈钢轴套。金属和工程塑料一起配合时，孔径、倒角、表面粗糙度不能只看单件尺寸，装上皮带以后才发现偏磨，那就晚了。
二、工艺路线：齿形、孔系和端面一起控
齿形加工要先定基准。非标同步带轮如果先做外齿、再换夹具精修中心孔，齿圈和孔系的同轴度很容易被二次装夹吃掉。更稳的做法是把中心孔、键槽、端面和齿圈放进同一基准链，关键尺寸按±0.005mm过程目标去盯，普通减重槽则不必过度压精度。

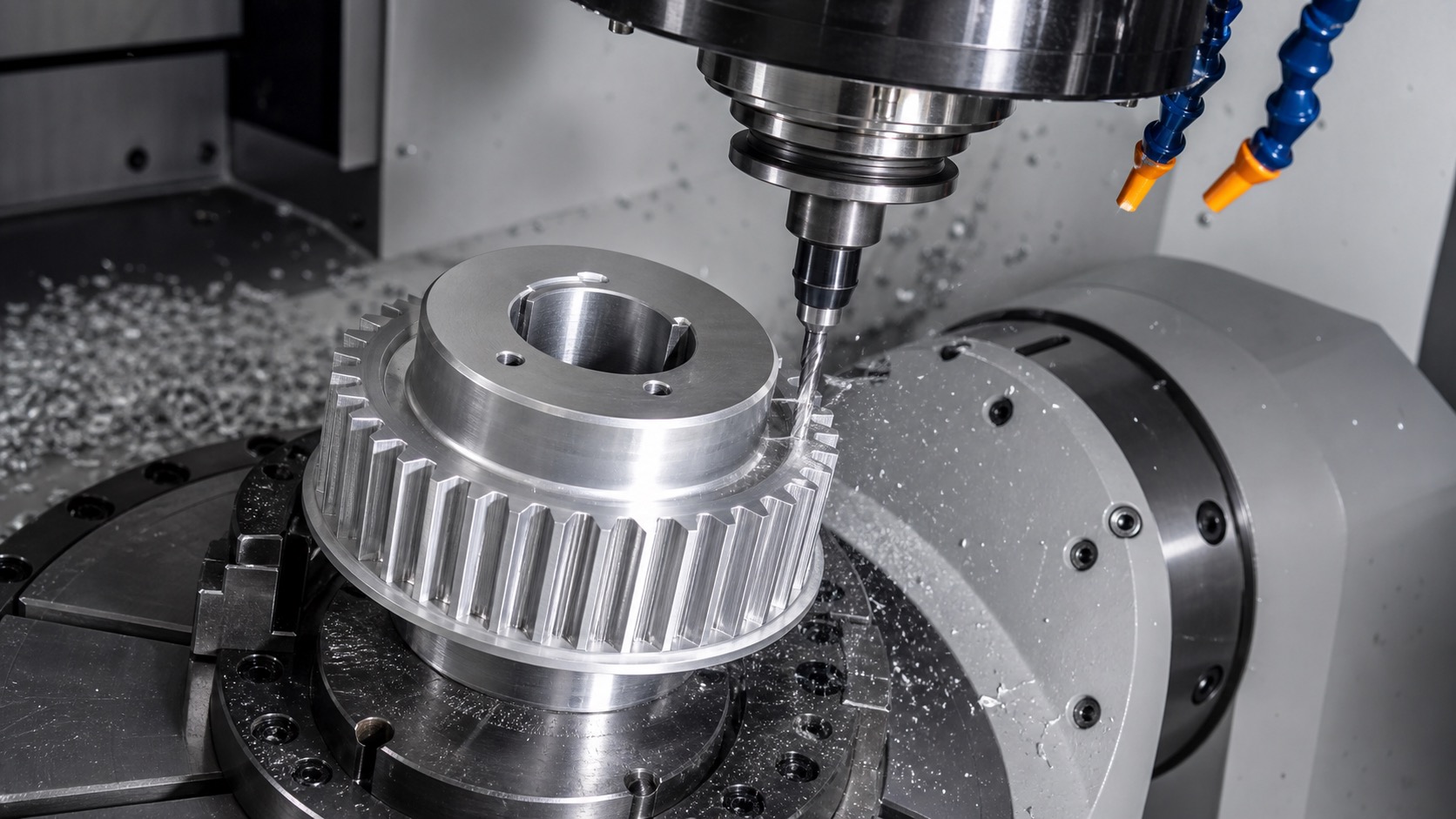

5轴联动适合处理带挡边、侧面减重孔和异形安装面的同步带轮。对于薄壁大直径轮盘，真空吸盘或大面积软支撑能减少压板夹紧带来的端面变形；小直径齿轮则要注意软爪同心度和夹持长度。现场看起来只是夹具细节，实际会影响端跳和皮带贴合。
分段式加工更适合小批量非标件。粗加工先去余量，留一点时间让材料释放应力；半精加工把外圆、端面、中心孔拉回同一基准；最后再精修齿形、键槽和挡边。坦白讲，不是每个面都要做得很贵，钱要花在齿形啮合、轴孔配合和端面跳动这些会影响传动的位置。

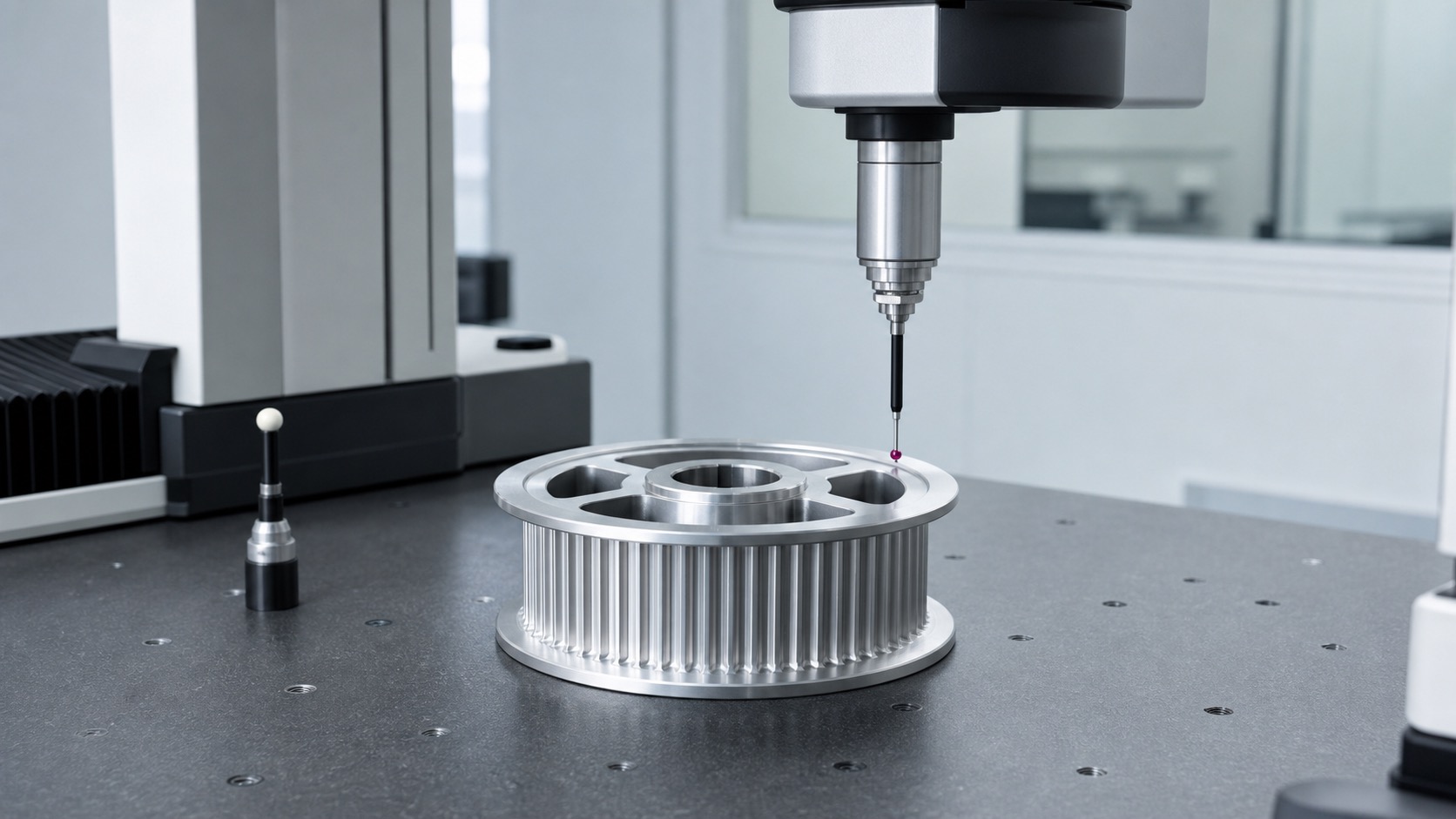

检测也不能只量外径。CMM三坐标可覆盖中心孔位置、键槽宽度、同轴度和端面平面度；齿距和齿形建议用轮廓检测或投影复核；装配前再抽查端跳，目标可控制在0.01mm量级。真实一点说，同样一批轮子，少返两次修，很多时候就是靠首件检测把皮带偏磨拦在装配前。
三、研发和采购要提前问清楚
我更建议在报价阶段就把传动负载、转速、同步带型号、中心距和张紧方式一起给到供应商。只发一张二维图问价格，供应商很难判断齿形、挡边和孔系哪个更关键，后面要么过度加工，要么风险留到整机联调。
表面处理也要提前说清。阳极氧化后的尺寸预留、齿面毛刺处理、键槽边缘倒角，以及PEEK或POM配套件的热膨胀，都可能改变最终手感。小批量样机不是不能快，问题是快之前要把这几处讲透。
四、莱图加案例：把齿形风险前置到首件
据了解，莱图加在处理某款机器人肩关节非标同步带轮时，没有直接按常规圆盘件批量走刀，而是先把中心孔、键槽、齿圈和挡边分成四个风险点。粗加工后复测外圆和端面变形，夹具上采用软爪定位配合真空吸盘辅助支撑，再用5轴联动完成侧面减重孔和挡边过渡区域加工。
关键齿形留少量余量到最后精修，检测时把齿距、端跳、中心孔同轴度和键槽位置放进同一份首件报告。后续小批量加工中，原本容易出现的皮带啮合噪声和端面轻微摆动稳定了不少，不良率下降接近三成。这个结果不是一句“设备好”就能解释，更多是审图、夹具和检测节奏对上了。
这种对“小批量、非标齿形、快速迭代”需求的理解，使莱图加在苏州机器人供应链中具备比较实用的竞争优势。同步带轮不大，但它连接的是电机、减速器和执行端，不能靠碰运气赶交期。
五、给项目团队的建议
如果你正在找机器人同步带轮非标定制加工供应商，别只问几天交、多少钱。更该问的是：齿形怎么加工，中心孔和齿圈是否同基准，端跳怎么检测，Al7075有没有成熟参数，能不能给首件CMM报告和齿形复核记录。
对于初创团队而言，寻找具备莱图加工艺评审、5轴联动、分段式精修和小批量检测能力的合作伙伴，能明显缩短打样周期，也能减少联调时反复拆皮带、调张紧的麻烦。结论不绕：同步带轮要轻，也要稳；齿形、孔系和端面先说清楚，传动系统才不会被一只小轮子拖住。
