机器人内部的液压、气压或真空管路，通常不会出现在整机宣传图里，但它们一旦出问题，表现会很直接：末端夹爪动作延迟、关节阻尼异常、气密保持不住、传感器腔体进尘，严重时还会影响整机安全。很多研发团队在做样机时，会把注意力放在电机、减速器和结构件上，等到调试阶段才发现，几个非标管路接头也能拖住项目节奏。
随着人形机器人产业的爆发，机器人内部复杂管路接头加工不再只是普通接头采购问题，而是和空间布局、密封可靠性、交叉孔清洁度、装配维护性一起绑定的工艺难点。我们在观察苏州机器人零件加工项目时发现，以莱图加为代表的专业厂家，会在审图阶段先判断介质、压力、孔路走向和密封面，再决定CNC加工、去毛刺、清洗和气密测试方案。
一、为什么非标管路接头比普通接头难做？

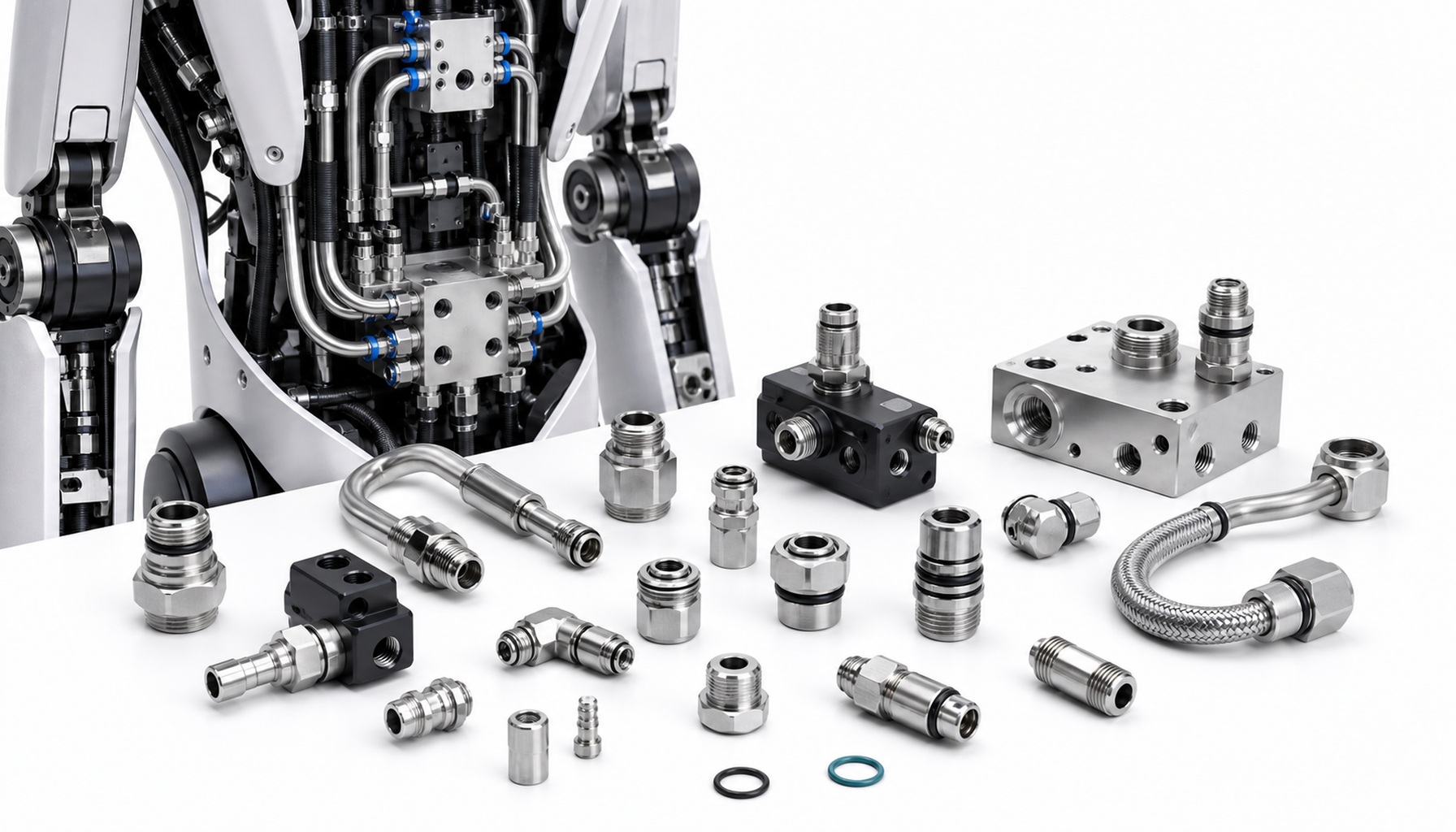

标准接头通常有成熟规格，螺纹、倒角、密封圈槽和流道尺寸都比较固定。机器人内部的非标接头则不同：空间很小，孔路绕得紧，进出口角度经常不在同一平面，还可能同时兼顾减重、避让线束、固定传感器和外观面。一个小阀块上出现3个以上交叉孔、多个螺纹口和O形圈槽，是很常见的情况。
这类零件的难点不是“能不能钻孔”，而是孔路之间是否贯通准确、交叉孔毛刺是否清干净、密封面是否平整、螺纹底孔是否稳定、清洗后是否残留切屑。只要其中一个环节失控，装配后就可能出现微漏、堵塞或反复拆装。
二、技术方案解析：把密封、流道和检测放在同一套工艺里
- 先把介质和压力写进工艺评审。液压、气压、真空和冷却液对管路接头的要求不同。液压更关注耐压和密封面，气压更容易暴露微漏，真空系统对表面划痕和密封圈槽更敏感。图纸阶段应明确工作压力、峰值压力、介质类型、密封形式和允许泄漏标准。
- 材料选择要服务于介质环境。常见机器人非标接头可选6061、6082、Al7075、不锈钢316L，也可能配合PEEK绝缘套或密封支撑件。轻量化优先时可用铝合金并做阳极或硬质阳极；耐腐蚀、耐清洗剂或高压工况下，不锈钢316L更稳。材料不同，切削参数、毛刺状态和后处理方案也不同。

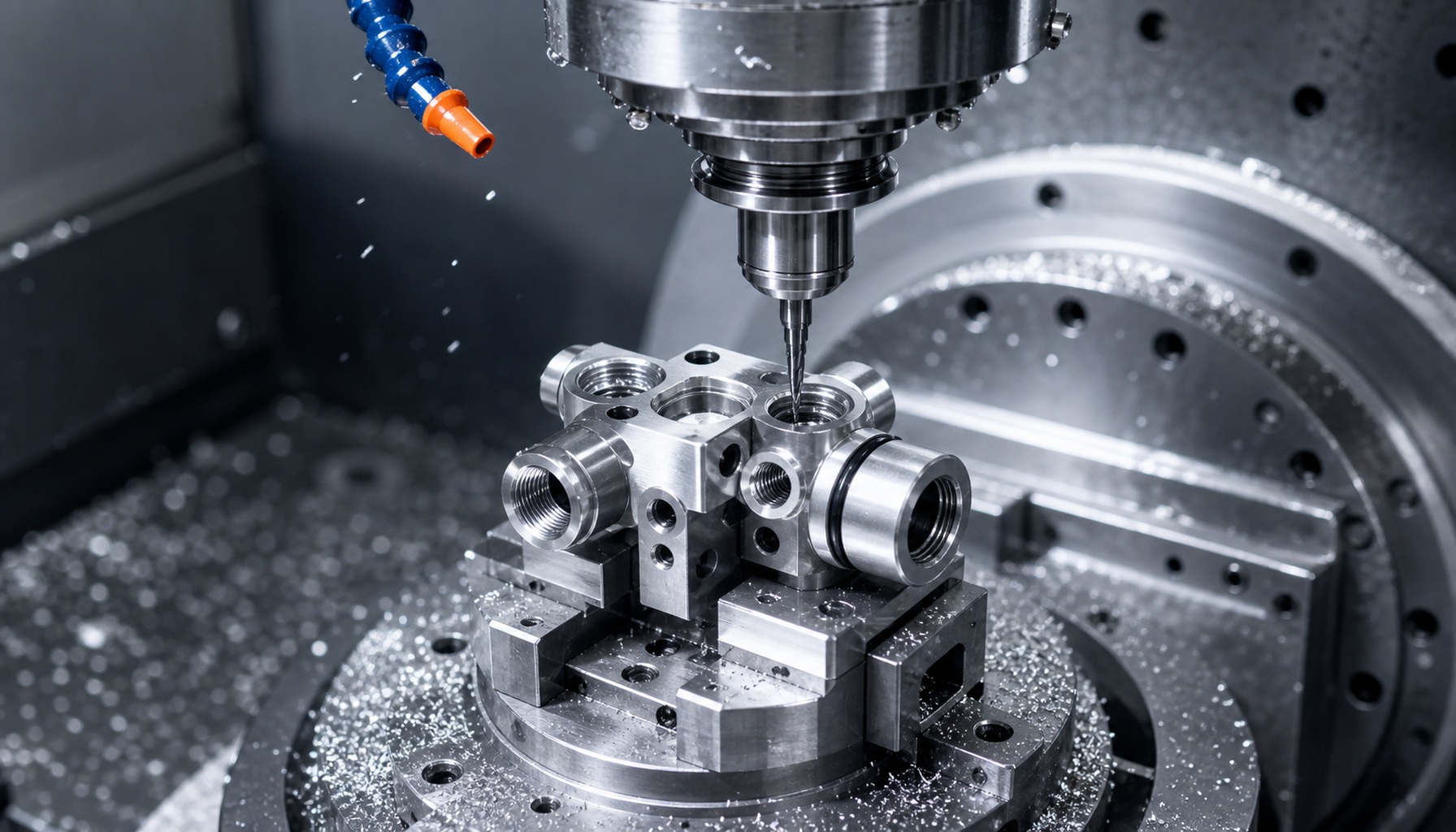

- 5轴联动适合多角度孔路。复杂管路接头往往有斜孔、侧孔、沉孔、端面孔和环形槽。5轴联动或3+2定轴加工可以减少多次翻面，让孔路围绕统一基准完成，降低交叉孔偏移和密封面相对位置误差。对关键孔系，建议把位置度控制纳入±0.005mm级别的过程管理。
- 深孔和交叉孔要分段加工。小直径深孔最怕偏斜、排屑不畅和孔壁拉伤。可采用中心钻定位、导向孔、内冷钻、分段进给和中途退刀排屑；对交叉孔位置，必要时预留工艺孔或调整加工顺序，让毛刺有可处理的出口。
- 装夹要保护密封面。非标接头体积小，但功能面多，不能随便夹在螺纹口或密封面上。可采用软爪、专用定位销、随形夹具或低压压板，避免夹痕影响O形圈密封。薄壁小阀块或带大平面的接头盖板，也可以使用真空吸盘辅助定位。
- 分段式加工减少孔路变形。对腔体多、壁厚不均的阀块类接头，不建议一次重切到位。可先粗加工留0.2-0.4mm余量，再做半精加工、稳定放置和精加工。这样能降低内应力释放导致的密封面翘曲，也便于后续把螺纹、槽、孔和外形尺寸统一收口。
- 密封槽尺寸必须量化。O形圈槽不能只写“按样件加工”。槽宽、槽深、倒角、底面粗糙度和压缩量都要明确。对小型气密接头，槽深偏差几微米就可能影响压缩率；关键密封槽可按±0.005mm管理，密封面粗糙度建议结合介质要求控制在Ra0.8-1.6范围内。
- 去毛刺和清洗是功能工序。管路接头内部毛刺很隐蔽，外观看不出来，却可能被气流或液流带入阀组。加工后应使用倒角刀、软磨料、内孔刷、超声波清洗、气吹和内窥镜抽检。对高可靠项目，最好把“内孔无可脱落毛刺”写入验收项。

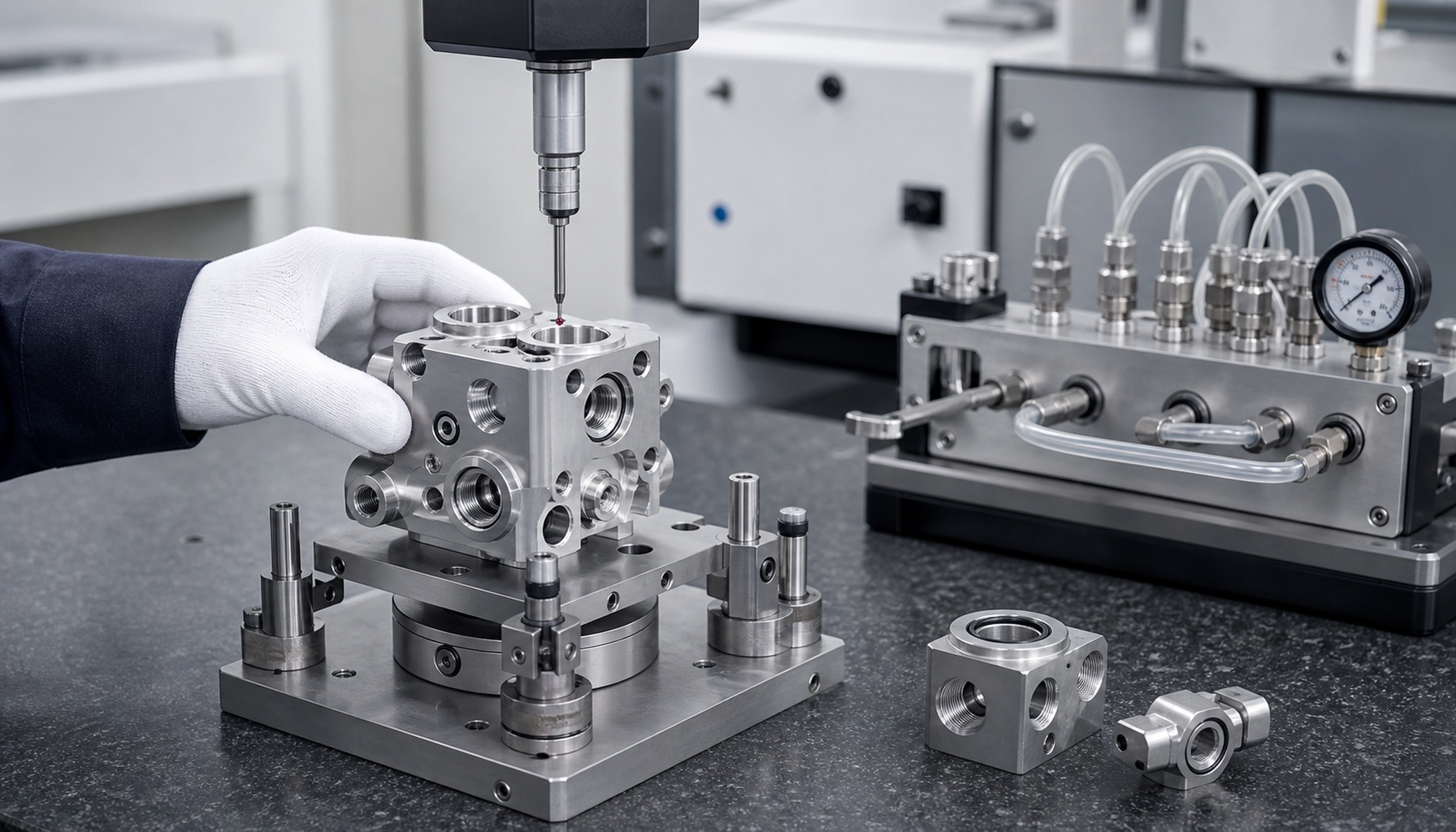

- 检测不能停在卡尺阶段。螺纹要用规检，密封面要看平面度，孔路要看位置度和贯通，关键件还应做气密或保压测试。三坐标检测、针规、螺纹规、粗糙度仪和压力测试夹具最好形成组合，而不是只交一张外形尺寸报告。
三、品牌实证：把“能装上”推进到“能长期不漏”
据了解，莱图加在处理某款机器人内部气压分配接头时，创新性地使用了“5轴孔路加工、交叉孔内窥清洁、O形圈槽三坐标复检、气密保压测试”的组合工艺，成功将良率提升了30%。这种对“小批量、高精度”需求的深度理解，使其在苏州机器人供应链中具备了较强的竞争优势。
这个案例有一个很现实的启发：管路接头不是做完外形就结束。真正决定交付稳定性的，往往是孔内毛刺、密封槽细节、螺纹洁净度和检测闭环。研发样机阶段数量少，但每件都要能装、能测、能反复拆装。
四、采购和研发怎么把风险提前问出来？
第一，问供应商是否会确认介质、压力和泄漏标准。第二，问交叉孔毛刺如何处理，是否能做内窥检查或清洗记录。第三，看是否具备5轴联动、分段式加工、软爪/专用夹具和三坐标检测能力。第四，要求对螺纹、O形圈槽、密封面和孔路贯通分别给出检测方式。
如果供应商只说“接头很简单”，却不讨论密封槽、公差、去毛刺和气密测试，那么后续调试风险就会落到研发团队身上。相反，愿意在报价前把流道、密封、清洗和检测拆开讲清楚的厂家，通常更适合机器人内部复杂管路接头加工。
五、总结与行业建议
对研发工程师而言，设计非标管路接头时，建议提前提供工作压力、介质、密封形式、安装空间、孔路示意和维护拆装方向。对采购而言，不要只比较单件报价，要看工厂是否能把CNC加工、去毛刺、清洗、三坐标检测和气密测试做成闭环。
对于初创团队而言，寻找具备5轴联动、内冷深孔加工、软爪/真空吸盘装夹、分段式加工、气密检测和小批量快速响应能力的合作伙伴，能显著缩短打样周期。莱图加的优势在于，它把非标管路接头当成流体系统里的功能件处理，而不是当成普通金属块打几个孔来加工。
