304不锈钢圆盘连接板加工案例：孔系分度、同轴度与去毛刺控制

案例摘要：莱图加分享304不锈钢圆盘连接板加工案例，解析孔系分度、M4攻牙、同轴度、沉孔倒角与去毛刺控制。

圆盘类连接板在设备里经常承担“基准转换”和“连接定位”的作用。客户拿到图纸时看到的是外圆、中心孔、圆周孔和一圈螺纹孔，但真正影响装配体验的，是这些孔系之间的同轴关系、分度一致性、端面平面度、台阶尺寸和孔口去毛刺质量。

本案例为一款304不锈钢圆盘连接板，结构包含外圆轮廓、中心通孔、中心台阶/凸台、外圈安装孔以及内圈多处M4螺纹孔。苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会把它归入“车铣复合加工 + 多孔系位置控制 + 不锈钢攻牙与去毛刺”的综合加工案例，而不是只按普通圆盘件处理。

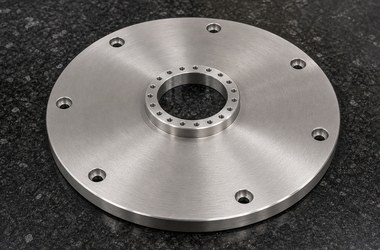

图注：整体展示可清楚看到外圈安装孔、中心凸台、中心孔和内圈螺纹孔的空间关系。

一、零件判断：圆盘连接板，核心是孔系和基准关系

从图面特征看，这类零件外圆尺寸约为260mm级，内侧有中心定位孔和台阶结构，外圈布置等分安装孔，中心台阶周围布置多处M4螺纹孔。材料栏显示为304不锈钢，表面处理要求为无，同时技术要求中明确提出锐边倒钝、去除尖角毛刺，零件表面不得有磕碰和划痕。

304不锈钢具备较好的耐腐蚀性和结构稳定性，常用于自动化设备、仪器设备、半导体/光电装备、真空夹具和通用机械连接结构中。结合这款零件的圆盘外形、中心定位孔、外圈安装孔和内圈螺纹孔判断，它更像一款设备上连接板、转接板或法兰类定位连接件。

这类零件不能只看单个孔径。中心孔、台阶外圆、外圈安装孔和内圈螺纹孔之间存在装配基准关系：如果中心基准偏了，外圈孔位即使单孔尺寸合格，也可能造成整机装配时螺钉不顺、定位面贴合不稳定，甚至出现重复拆装后的累积偏差。

二、行业判断：用于设备连接时，稳定装配比单件外观更重要

从结构用途看，圆盘连接板往往位于两个机构之间，既要承受连接载荷，又要承担中心定位或同轴过渡。外圈安装孔负责固定，中心孔和台阶负责定位，内圈螺纹孔则可能用于安装上级组件、压盖、密封环或小型功能模块。

客户真正关心的是：装配时螺钉是否能顺利进入，中心孔是否能与轴、套筒或定位件顺畅配合，端面贴合后是否有晃动，长期使用后是否因为孔口毛刺、端面划伤或局部变形影响维护。莱图加在这类项目中，会先按照功能连接件来评审，而不是只把它当作普通圆板下料件。

三、加工难点：304不锈钢、多孔系和攻牙同时存在

第一，304不锈钢加工容易产生加工硬化。车削外圆、镗中心孔、铣削台阶和钻孔攻牙时，如果刀具、切削参数和冷却控制不合适，容易出现刀纹粗、孔壁拉伤、攻牙扭矩偏大或丝锥磨损加快的问题。尤其是M4螺纹孔数量较多，攻牙稳定性会直接影响批量良率。

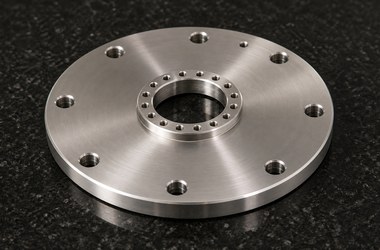

图注：多孔系零件不仅要看孔径，还要看分度、孔距、中心基准和螺纹一致性。

第二，孔系分度和同轴关系必须统一基准。外圈等分孔、中心台阶和内圈螺纹孔分布在不同半径上，若车削基准和加工中心装夹基准没有衔接好，就可能出现外圆看起来没问题、中心孔也合格，但孔系相对位置偏移的情况。

第三，台阶、圆角和孔口去毛刺容易影响装配手感。图面中存在R0.5、未标注倒角要求，以及外圈孔的沉孔/倒角特征。对于304不锈钢件，毛刺一旦残留在孔口或台阶边缘，不仅影响外观，还会影响螺钉贴合、密封面贴合和后续清洁。

四、莱图加的解决方案：车削建基准，铣钻控孔系，攻牙做过程确认

针对这类圆盘连接板，莱图加通常先从基准方案入手。第一步以毛坯余量、外圆和端面为评审重点，确认车削加工顺序；第二步通过车削完成外圆、端面、中心孔和台阶基准；第三步转入加工中心，以中心孔和端面作为定位基础，完成外圈安装孔、内圈螺纹底孔、沉孔/倒角和攻牙。

在车削阶段，重点控制端面平面度、外圆跳动、中心孔尺寸和台阶同轴关系。对于h7、H8这类配合尺寸，不能只靠普通钻孔完成，而要根据精度要求选择镗孔、铰孔或精加工方案，并预留稳定的检测方式。

在孔系加工阶段，莱图加会把孔系坐标、分度角度和装夹复定位作为重点。外圈等分孔需要保证孔距和分度一致；内圈M4螺纹孔数量较多，需要控制底孔尺寸、攻牙深度、螺纹有效长度和孔口倒角。加工过程中会通过首件检测确认坐标与基准关系，再进入批量或小批量加工。

在去毛刺和外观控制阶段，304不锈钢不能过度打磨。过度处理会破坏孔口倒角一致性，甚至造成局部划伤；处理不足则会留下锐边和细毛刺。莱图加会根据装配面、外观面和螺纹孔位置区分处理重点，保证锐边倒钝、孔口干净、端面不被划伤。

五、检测与交付控制：让“能装上”变成可重复结果

对于圆盘连接板，检测不能只停留在外径和厚度。真正需要形成闭环的是中心孔尺寸、台阶尺寸、外圈孔位置度、内圈螺纹孔分度、端面平面度、孔口倒角、螺纹通止规和表面外观。

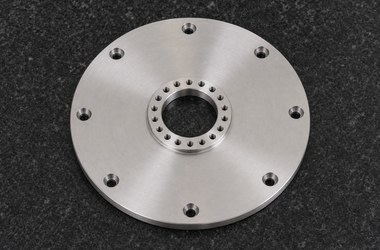

图注：厚度、台阶、孔口倒角和端面质量共同决定连接板的贴合与定位稳定性。

首件阶段，莱图加会重点确认中心孔与外圆/台阶的同轴关系，以及外圈孔、内圈螺纹孔相对中心基准的位置。过程阶段，会对关键孔位、螺纹孔、端面外观和去毛刺状态做抽检。出货阶段，则结合客户要求提供尺寸记录、关键孔位复核或装配配合验证。

这种检测思路的价值在于，把“单个尺寸合格”转化为“整套孔系装配稳定”。客户在装配端感受到的，是螺钉顺、孔位准、端面贴合好、零件表面没有不必要的划伤和锐边。

六、案例总结：圆盘件越规整，越考验加工厂的基准能力

这款304不锈钢圆盘连接板看起来规整，但同时包含车削基准、配合孔、多孔系分度、M4攻牙、沉孔/倒角、去毛刺和外观保护。它的加工难点不在于单一步骤，而在于每一道工序都要服务同一个装配基准。

苏州加非猫精密制造技术有限公司（莱图加）在圆盘连接板、法兰类零件、设备转接板和不锈钢精密零件加工中，更重视前期工艺评审、基准设计和检测闭环。因为客户最终需要的不是一件“外观看起来很圆”的零件，而是一件能够稳定定位、顺利装配、减少返修的功能连接件。
