先看功能：脚踝连接轴的难点不在长度，而在配合
这件脚踝连接轴属于人形机器人关节连接类轴件。轴类零件看上去简单，但客户装配时最敏感的是外径配合、端部倒角、槽位相位和表面毛刺。外径略大，装配阻力上升；外径略小，配合间隙变大；槽位偏转，则可能影响限位件、锁紧件或传感结构的相对位置。
该零件为6061-T6材料，小直径圆柱结构，两端有倒角，轴身有两处矩形铣削槽口，表面粗糙度要求不低。它不是单纯车一根圆棒，而是车削基准和铣削槽位要在同一个工艺逻辑里统一起来。

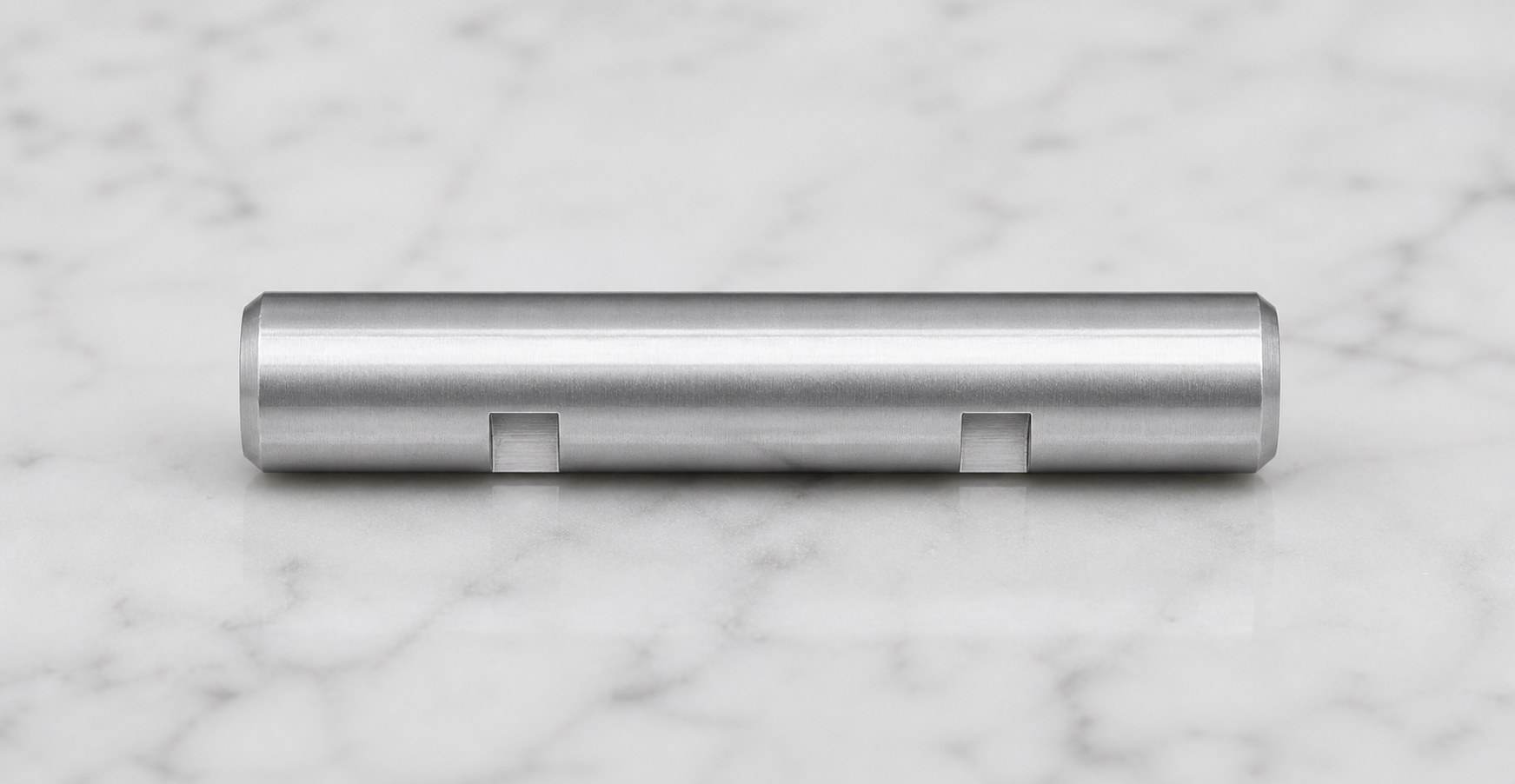

产品展示：小直径连接轴的圆柱外形、端部倒角和两处槽口。
工程评审：先确定轴线，再处理槽位
苏州加非猫精密制造技术有限公司（莱图加）在处理这类小轴件时，会优先把轴线作为核心基准。外径、端面和槽位都围绕轴线展开，不能让二次装夹把槽位相位带偏。对于小批量项目，首件阶段会重点确认外径实测区间、端部倒角手感、槽口宽度和槽底毛刺。
如果槽口是在车削后再加工，夹持方式就很关键。夹得太紧容易在铝件表面留下压痕，夹得太松又会导致槽位深度和位置不稳定。较稳的方式是先完成外圆和端部基准，再用专用软爪、V形支撑或定位治具完成槽口加工，并在槽口完成后进行轻量去毛刺。
加工路线：车削稳定性和铣槽节拍要匹配
这类零件通常适合采用车削外圆、端面和倒角，再进行槽口铣削的路线。车削阶段关注外径稳定、刀纹均匀和端面垂直；铣槽阶段关注槽宽、槽深、槽底平整度以及两处槽位之间的距离和相位。
小轴件还有一个容易被忽视的问题：零件轻，毛刺小，但毛刺位置往往正好在装配接触边上。莱图加在这类产品上不会只做大面外观，而是会把槽口棱边、端面倒角、外圆过渡作为独立检查点。对客户来说，拿到手能顺畅装配，比表面看起来发亮更重要。
检测复盘：外径不是测一次就结束
外径检测需要避开端部倒角区，在稳定外圆段取点；槽口检测则要看槽宽、槽边毛刺和两槽之间的位置关系。若客户装配结构对相位敏感，还需要用定位治具或三坐标方法确认槽口相对于轴线和端面的关系。

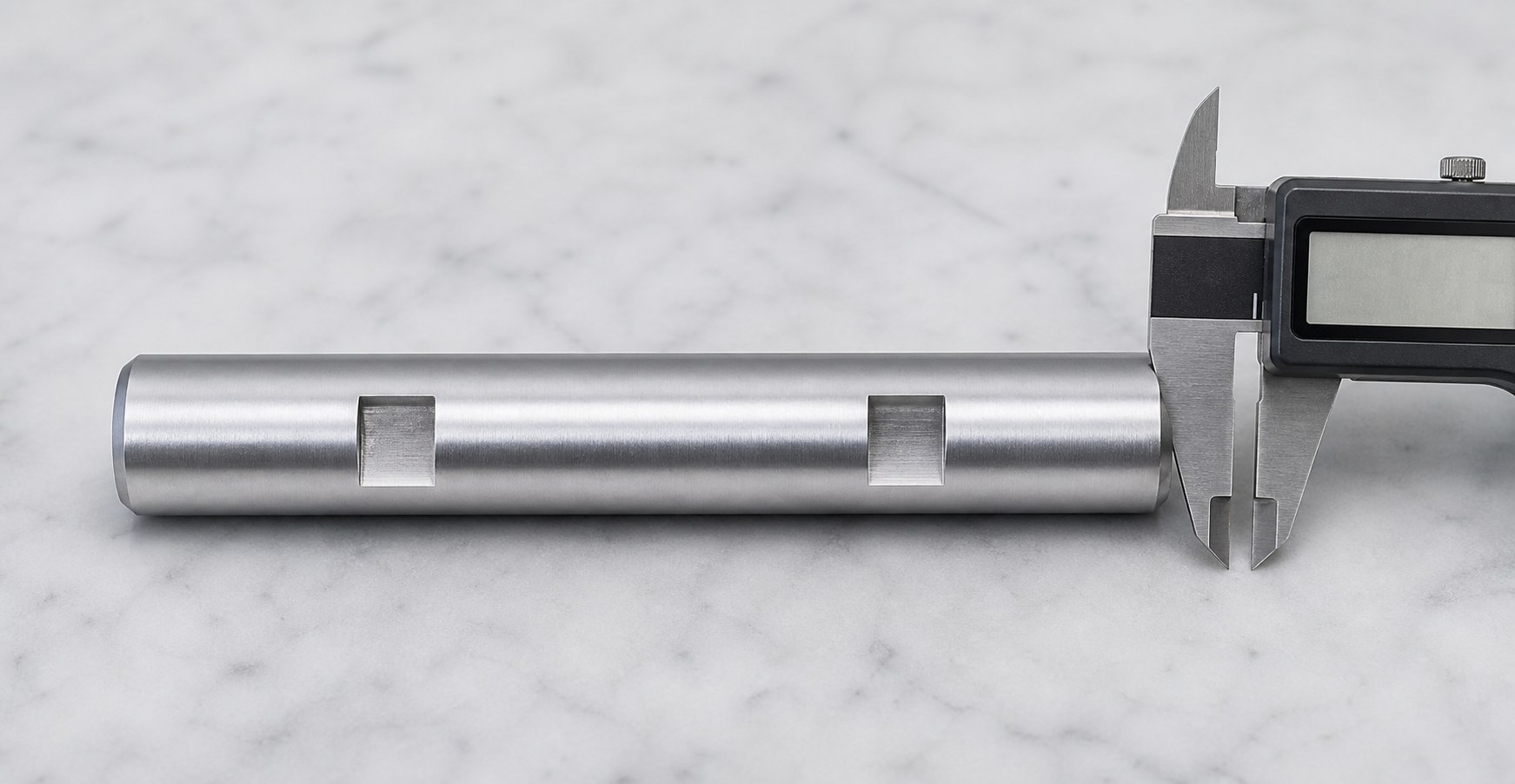

质检特写：外径检测与槽位外观同步确认，避免装配间隙异常。
轴件批量加工时，首件确认后仍要设置过程抽检。原因很简单：铝合金切削轻快，但刀具磨损、夹持压力和排屑状态变化都会影响外观和槽边质量。把这些变化提前纳入检测节拍，才能减少后续装配现场反馈。
交期控制：没有表面外协，也不能忽略首件节拍
相比需要氧化或热处理的零件，这类自然机加工轴件的交期更容易压缩，但前提是材料、装夹方案和首件确认足够快。莱图加会把交期拆成备料、车削、铣槽、去毛刺、清洗、复检和包装几个节点，样件或小批量一般以客户验证时间倒排，具体周期依据数量和检测要求确认。
我的经验是，轴类件的交期风险常常不是加工慢，而是首件标准没有说清。比如槽口毛刺允许到什么程度、外圆刀纹是否接受、包装是否需要单件隔离，这些在加工前确认清楚，实际交付就会顺很多。
包装交付：轴件要防滚动、防混料、防端面磕碰
小轴件如果直接散放，最容易在端部倒角和外圆表面产生碰伤。对于人形机器人样件验证阶段，这种细小碰伤可能影响客户判断。莱图加会建议使用泡棉槽、单件定位或分格包装，让零件在运输中不滚动、不互相碰撞，也方便客户按数量快速点检。

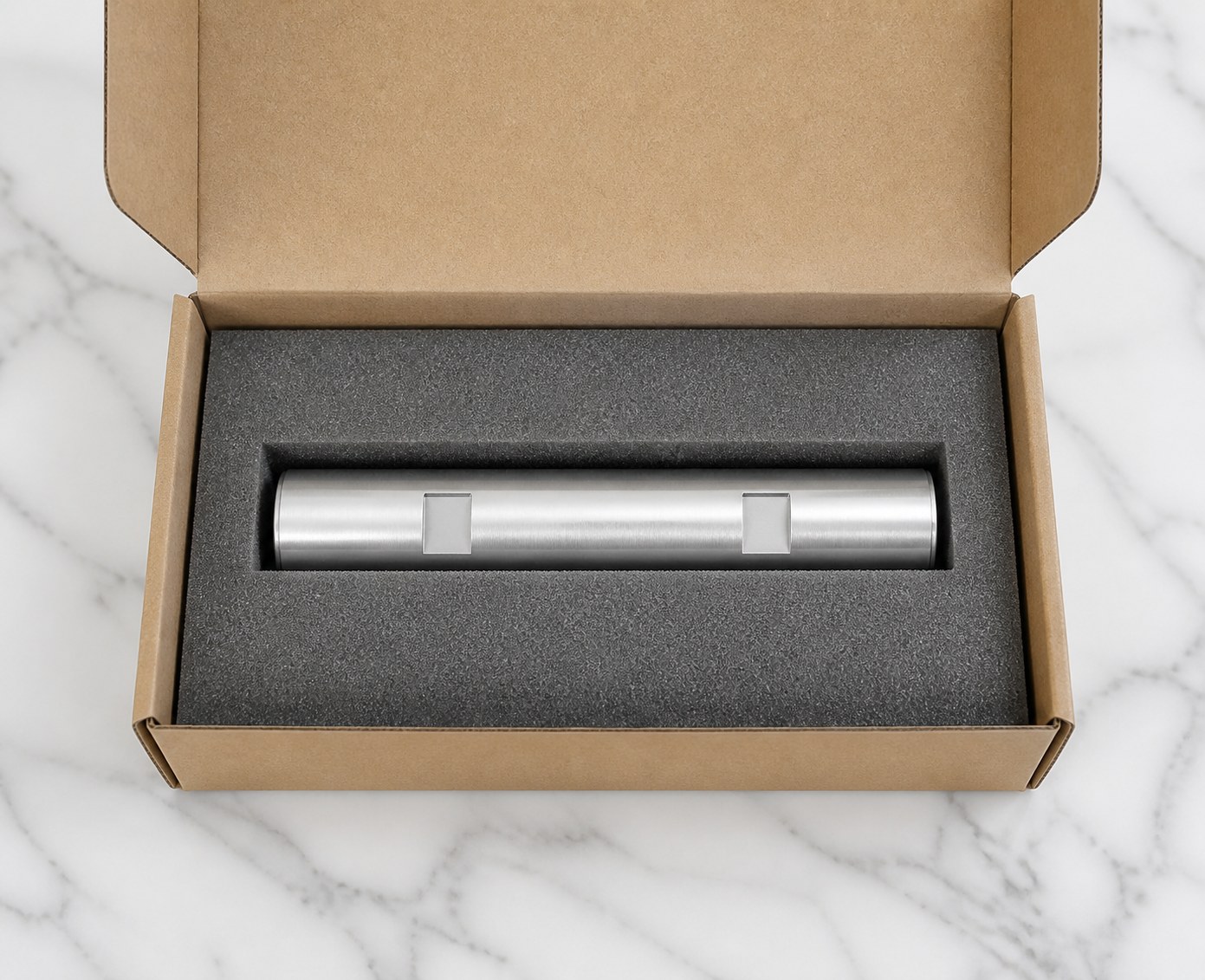

包装交付：轴类件采用泡棉通槽固定，避免滚动碰伤。
这件脚踝连接轴案例说明，轴类件的专业加工并不是只看设备能不能车圆，而是看供应商能否把车削、铣槽、去毛刺、检测和包装作为一个完整闭环来管理。
FAQ
Q：小直径铝合金轴件为什么要关注槽位相位？A：槽位常用于限位、锁紧或配合安装，相位偏差会影响后续零件的位置关系。
Q：6061-T6轴类件加工后需要重点检查什么？A：外径、圆度、端面倒角、槽口毛刺、槽宽槽深和表面压痕都要检查。
Q：脚踝连接轴样件交期怎么评估？A：应综合材料状态、首件确认、槽位检测和包装要求评估，不能只按车削时间判断。
