PCB支架的加工难点不是孔有多少，而是薄板、折弯高度、安装孔位和黑色阳极氧化外观必须同时满足装配要求。
| 行业场景 | 人形机器人零部件加工 / CNC精密结构件 |
| 材料与状态 | 6061-T6铝合金；黑色阳极氧化交付，重点控制折弯高度、孔位和外观面 |
工程师开场：PCB支架最怕装得上但贴不平
这件腰部PCB支架采用6061-T6铝合金，表面为黑色阳极氧化。结构上是长条薄板支架，一端带折弯/高度偏置，中段有多处安装孔，边缘带局部让位、圆角和端部小平台。它在人形机器人腰部区域主要用于PCB或相关模块安装支撑。
这类支架客户装配时最关注三件事：孔位是否对、折弯高度是否对、安装面是否平。孔位偏差会影响PCB固定，折弯高度偏差会影响空间避让，安装面不平则可能让PCB受力或与周边结构干涉。

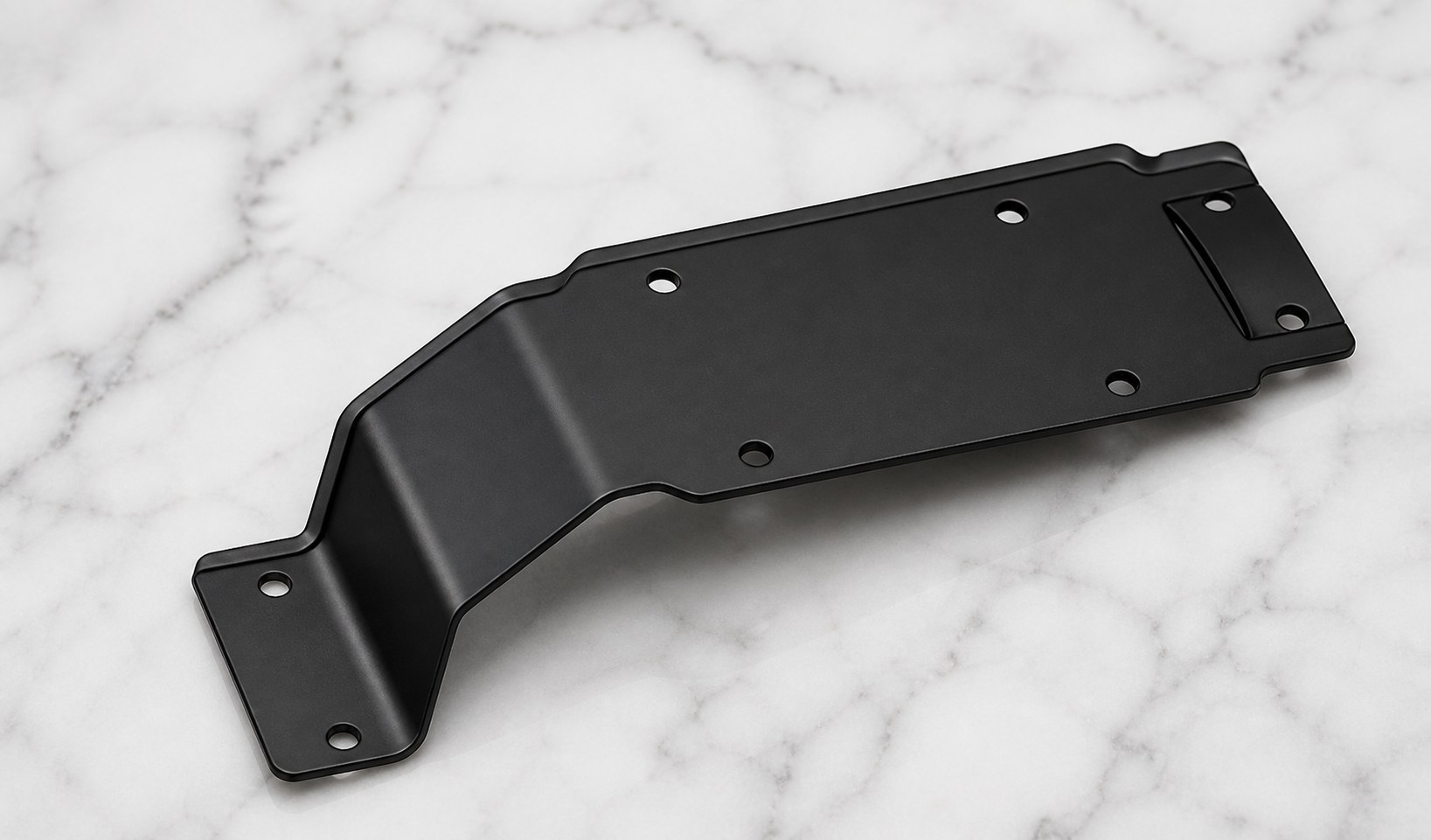

产品展示：腰部PCB支架的长板轮廓、折弯高度、安装孔和黑色阳极氧化表面。
结构判断：长薄板加高度偏置，比普通平板更难稳
从图纸结构看，这件支架有长板主体、局部折弯高度、R角过渡、端部小孔和多处安装孔。黑色阳极氧化对外观和耐腐蚀有要求，也意味着加工前的毛刺、划伤和压痕需要被严格控制。
苏州加非猫精密制造技术有限公司（莱图加）在评审这类PCB支架时，会先区分功能面和外观面：哪些孔是装配基准，哪些面承担贴合，折弯高度与R角如何保证，阳极氧化后哪些边缘最容易出现亮点。
加工难点：折弯高度、R角和孔位会互相牵制
第一是薄板变形。长条结构在加工、折弯或装夹过程中容易产生轻微翘曲，影响最终贴合。第二是折弯高度与R角过渡。折弯处既要保证高度，又要避免R角区域开裂、压痕或外观不均。第三是孔位关系，多个安装孔沿长边分布，如果基准选择不稳，孔距累积误差会影响PCB安装。
黑色阳极氧化前的边缘状态也很关键。孔口、长边和折弯过渡区如果毛刺处理不一致，氧化后外观差异会被放大，装配时也可能刮伤线束或PCB。
莱图加工艺方案：先定孔位基准，再管理折弯与表面
这类支架适合先确认展开/加工基准和孔位基准，再处理折弯高度、让位边界和端部特征。加工过程中要控制夹持和支撑，避免薄板被局部压变形。折弯或成形后，需要复查安装孔与折弯高度之间的关系，而不是只看单个孔径。
莱图加会在阳极氧化前检查孔口倒角、边缘毛刺、折弯过渡和表面划伤。黑色阳极氧化后，再复查外观面、孔口、安装面平整度和包装前清洁度，确保支架可以直接进入客户装配验证。
检测重点：孔位、折弯高度、平整度和外观
检测时，安装孔位置、孔径、折弯高度、R角过渡、长板平整度和端部小平台都要纳入检查。对于PCB支架，孔位不能只测单孔，最好结合基准边、折弯面和孔组关系一起确认。折弯高度则建议用高度规、三坐标或专用检具确认。

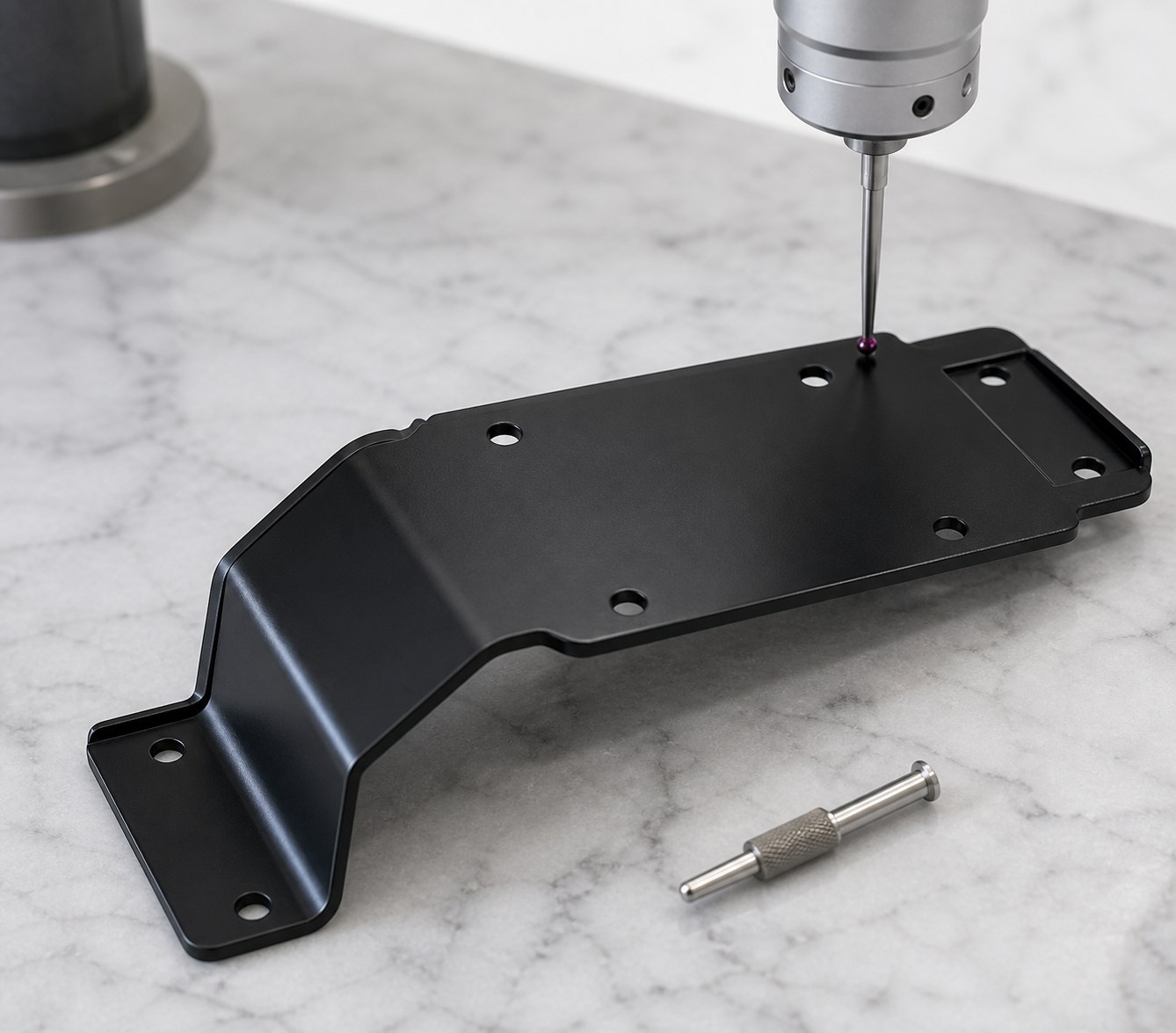

质检特写：折弯高度、孔位和安装面平整度是检测重点。
黑色阳极氧化后的外观复检重点包括孔口亮边、边缘磕碰、折弯处色差、表面划伤和清洁度。薄板支架在运输中也容易弯曲，包装前要确认支撑方式能限制零件移动。
交期与交付：薄板支架要把表面处理和包装算进计划
这类6061-T6黑色阳极氧化支架的交期应包含备料、CNC或成形加工、去毛刺、清洗、黑色阳极氧化、氧化后复检和包装。若客户需要快速验证，莱图加会建议先做首件确认，确认孔位、折弯高度和外观标准后再进入小批量节拍。

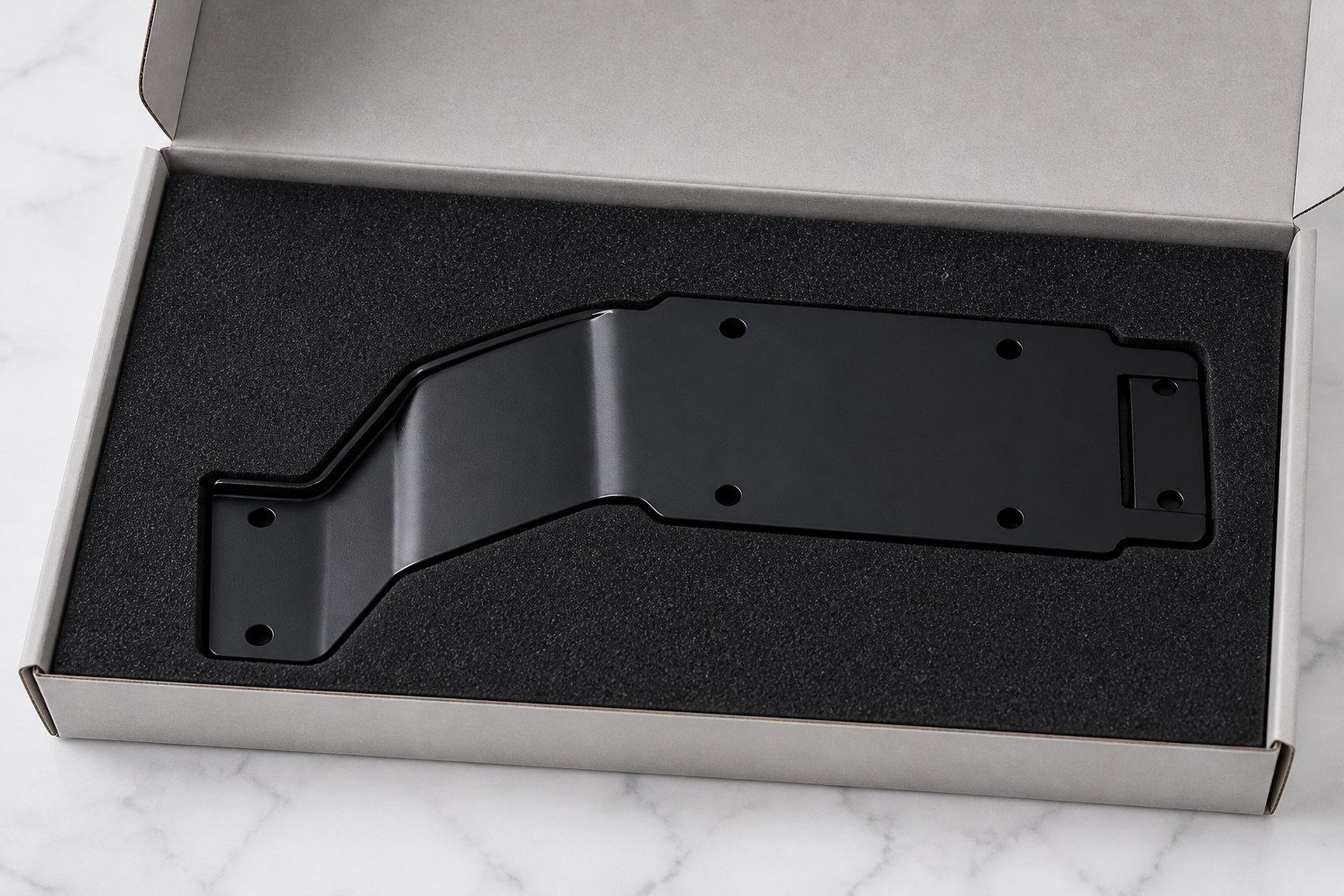

包装交付：长薄支架采用仿形泡棉限位，保护折弯区和黑色外观面。
包装上，长薄支架不能散放。仿形泡棉、端部限位和单件隔离可以避免折弯区受压，也能保护黑色表面不被摩擦。对PCB安装件来说，到货后孔位清楚、表面干净、支架不弯曲，就是最直接的交付质量。
FAQ
PCB支架为什么要重点控制折弯高度？
折弯高度会影响PCB与周边结构、线束和壳体之间的空间关系，偏差会造成干涉或贴合不良。
黑色阳极氧化支架加工前要注意什么？
要先处理孔口、折弯边和外观面毛刺，氧化后这些缺陷会更明显。
这种长薄支架交付时怎么防变形？
建议使用仿形泡棉和端部限位，避免运输中受压、滚动或互相摩擦。
