工程师开场：小挡块为什么值得单独复盘
在人形机器人关节结构里，弧形零位挡块看起来只是一个小零件，但它承担的是零位、限位或装配定位的辅助作用。真正装机时，客户不会只看它的外形是否像，还会关注弧形边界、孔位分布和表面处理后的一致性。只要弧心偏移、孔位角度累积误差过大，后续装配就可能出现定位不顺、锁付偏斜或重复回零不稳定。
这件零件采用6061-T6材料，重量很轻，结构为薄片弧形件，中部带局部凸台和加强过渡，两端及弧线上分布小孔。表面为黑色氧化处理，外观要求同时覆盖锐边倒钝、去毛刺和无划痕。从工艺角度看，它不是难在切削量，而是难在薄、小、弧、孔、氧化这几个条件叠加后还能保持稳定。

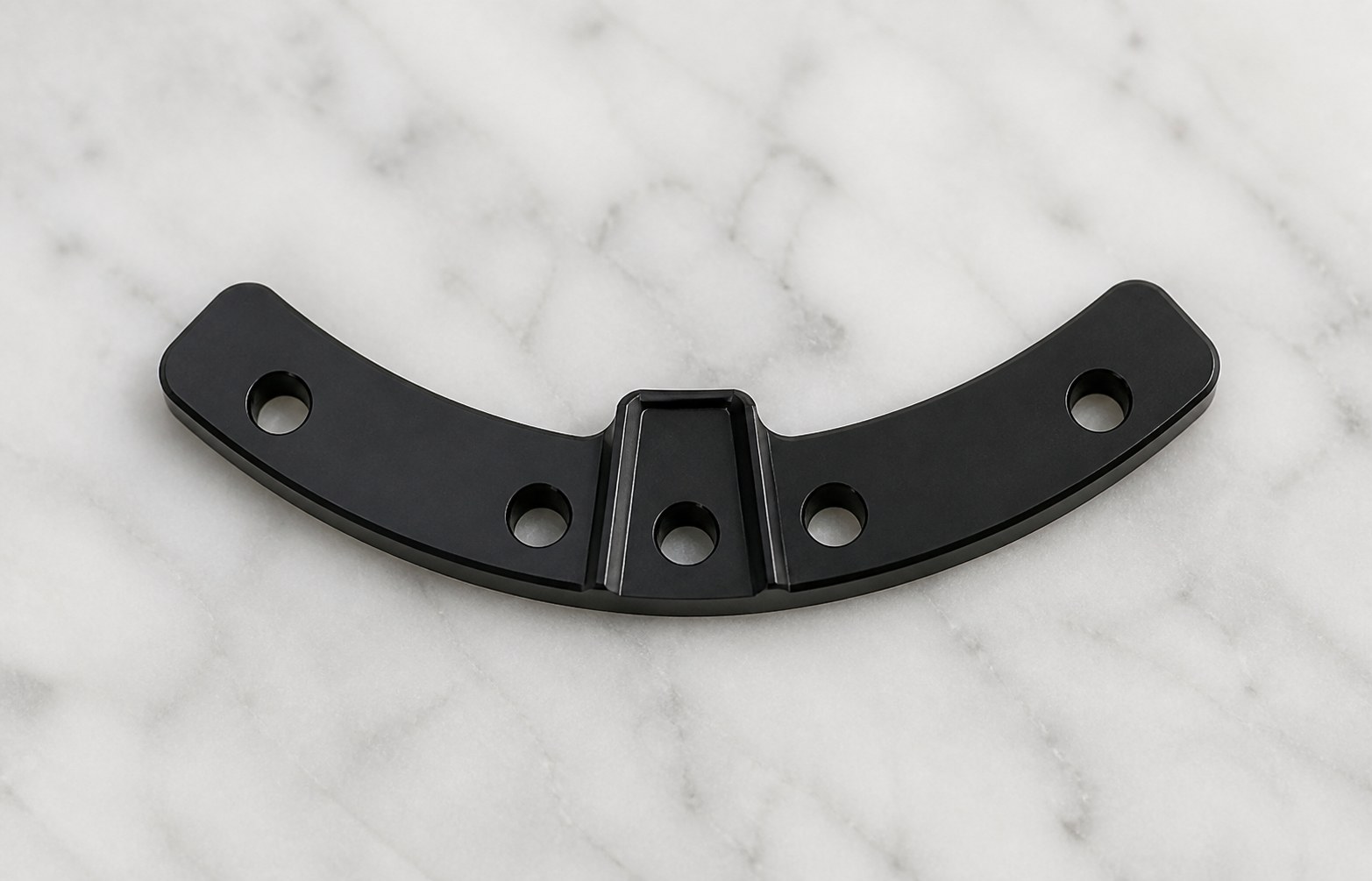

产品展示：弧形零位挡块的整体轮廓、孔位和中部凸台。
结构判断：它不是普通装饰片
我会把这类零件归到人形机器人关节定位辅助件，而不是普通钣金装饰件。它的关键并不在厚度有多大，而在几个小孔相对于弧形轮廓和中部凸台的关系是否稳定。孔径本身不大，孔口一旦残留毛刺，锁付面会被顶高；弧边如果抛光或去毛刺过度，又会影响贴合边界。
苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会先把装配功能拆开：哪些面作为装夹基准，哪些孔作为检测重点，哪些边界只需顺滑倒钝，哪些区域在氧化后不能被磕碰。这样做的目的，是避免把一个定位件当成普通外形件来加工。
主要加工难点：薄片件最怕看似轻微的变形
第一是R弧轮廓和孔位角度。弧形件的孔不是简单排布，孔位与弧心、弧边、中心凸台之间存在角度关系。加工中如果只按单孔补偿，不控制整体基准，首件能装上，批量却容易出现边界不一致。
第二是薄片装夹变形。零件厚度较薄，局部又有台阶和槽形过渡，夹紧力稍大就会产生弹性变形。松夹以后尺寸回弹，检测结果和加工状态可能不一致。第三是黑色氧化前的边缘状态。黑色氧化会放大孔口毛刺、碰伤和刀纹差异，氧化前处理不到位，后面很难靠外观返修解决。
莱图加的工艺处理思路
这类零件的加工路线不宜一上来就把外形全部切完。更稳的方式是先保留合理工艺边或辅助支撑，先加工关键孔位和中部结构，再进行外弧、内弧和端部外形精修。对于薄片区域，装夹时要控制压紧点，尽量让受力落在刚性较好的区域，减少局部翘曲。
孔加工完成后，莱图加会把孔口、端面、弧边分别处理。孔口倒角要够干净，但不能因为追求亮面而把有效边界修大；外弧去毛刺要均匀，不应出现一段圆、一段锐的手感差异。氧化前会安排清洗和外观复核，氧化后再复检孔位、外观和边缘状态。
检测与交期：真正要管的是前后工序衔接
检测重点包括孔径、孔距、弧形轮廓、局部厚度、平面度、孔口毛刺和黑色氧化外观。尤其是小孔与弧边关系，不能只靠卡尺快速过一遍，首件阶段应结合投影、轮廓或三坐标思路做确认，批量阶段再按关键尺寸抽检或全检。

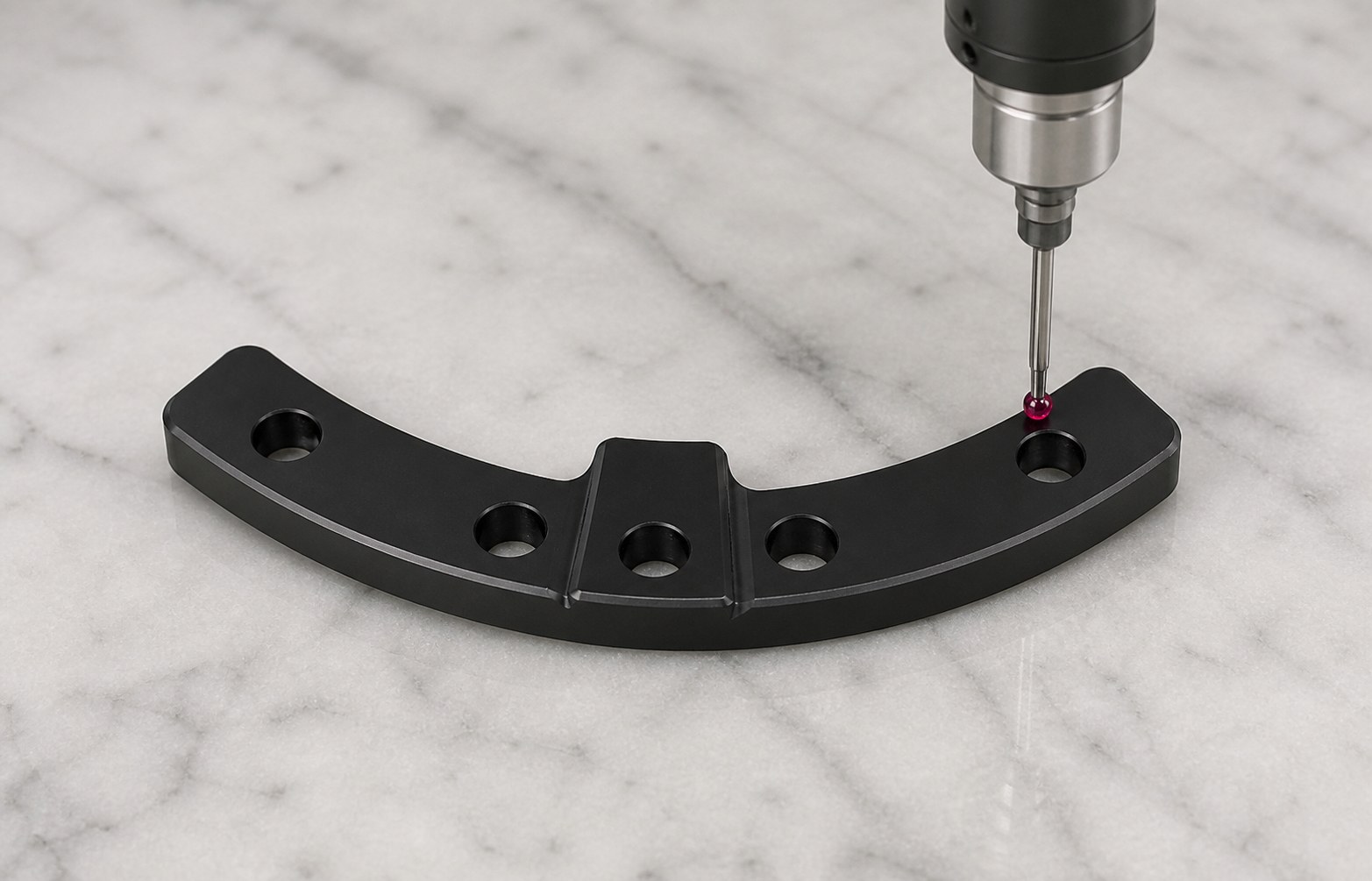

质检特写：通过探针检查孔位与弧形边界，避免装配基准偏移。
交期方面，这类小件的机加工时间并不一定长，风险主要在去毛刺、清洗、黑色氧化排期、氧化后复检和包装确认。莱图加通常会把交期拆成加工、表面处理、复检、包装四段来排，样件或小批量项目可按客户装机验证节点优先安排，具体周期根据数量、氧化排期和检测比例确认。
包装交付：黑色件不要输在最后一步
黑色氧化件最怕混放摩擦。交付时如果没有单独隔离，运输中的轻微碰撞就可能在边角或孔口形成亮点。对于这种客户可能直接上机验证的零件，莱图加会建议使用泡棉卡位、独立隔离或分层包装，既保护表面，也方便客户来料点检。

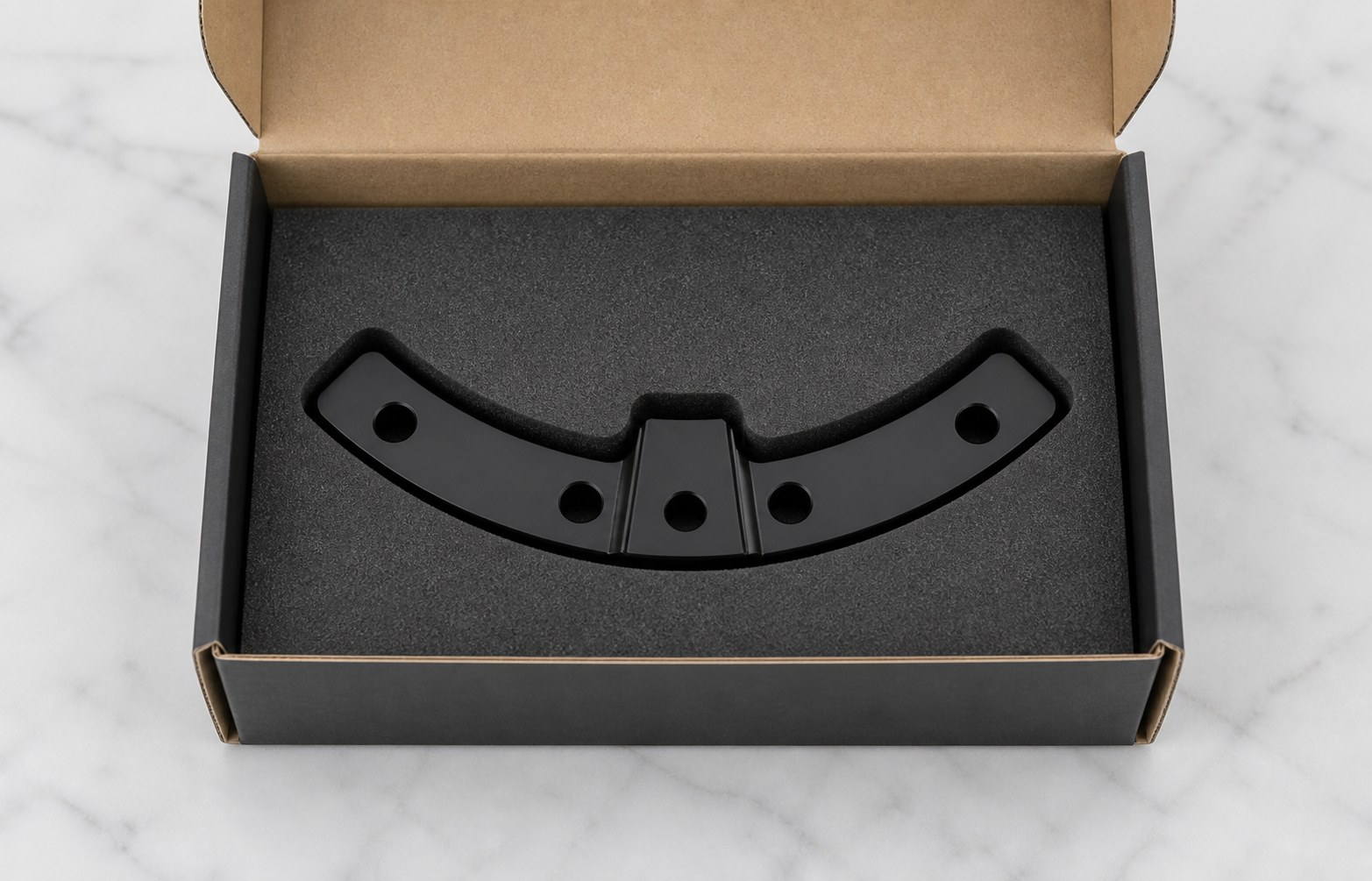

包装交付：黑色氧化件采用贴合泡棉隔离，减少表面划伤。
我的总结是：这类弧形零位挡块不是大零件，却能很好反映供应商对定位基准、薄片装夹、表面处理和交付细节的控制能力。能把小件做稳，很多时候比单纯把大件铣出来更能说明工艺基本功。
FAQ
Q：6061-T6薄片件加工时最容易出什么问题？A：常见问题是夹持变形、孔口毛刺、外形回弹和表面处理后外观缺陷，需要从装夹、刀路、去毛刺和复检一起控制。
Q：黑色氧化前为什么必须重点检查边缘？A：因为氧化会让划伤、毛刺和倒角不均更明显，前处理不到位，后面返修成本更高。
Q：这类人形机器人小件能否做快速样件？A：可以评估加急，但要把氧化、复检和包装时间一起考虑，不能只看CNC切削时间。
