案例摘要：本案例围绕人形机器人关节电机外壳展开，解析莱图加在7075-T6薄壁环形壳体、周向孔系、M3/M4/M5螺纹、黑色阳极氧化和氧化后加工面中的质量闭环。
在人形机器人关节模组中，电机外壳通常不是单纯的外罩，而是电机、轴承、端盖、编码器和紧固件之间的关键承载件。它要保证环形壳体的刚性和同轴关系，也要给多组孔位、螺纹、局部功能面和表面处理留下稳定余量。
本案例分享的是一款人形机器人关节电机外壳。零件采用7075-T6铝合金，表面为黑色阳极氧化，同时存在局部功能面不参与阳极上色并在氧化后再加工的要求。结构上包含大直径薄壁环形壳体、内腔台阶、外圆局部槽纹、周向均布孔、小规格螺纹孔、侧向螺纹孔和多个基准相关的配合面。苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会把薄壁变形、孔系位置、膜层厚度、局部后加工和装配一致性放在同一个流程里控制。

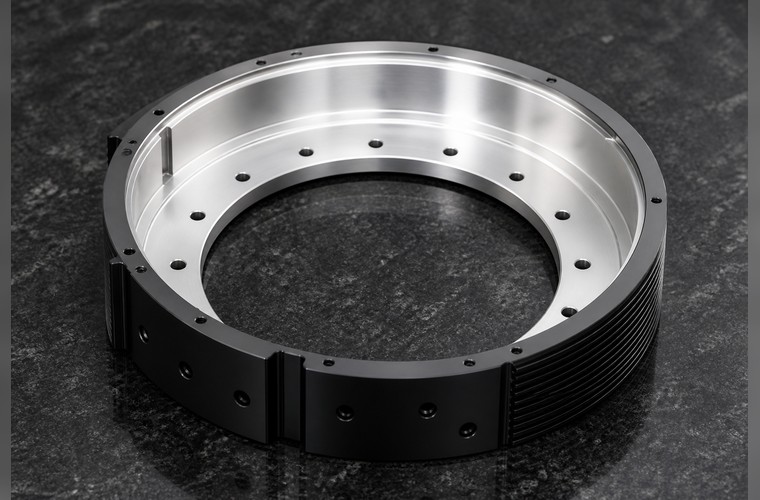

人形机器人电机外壳产品展示
一、零件判断：7075-T6高强铝合金薄壁环形壳体
从结构来看，这款零件属于人形机器人关节电机外壳或电机安装环类零件。大直径环形主体承担电机及周边件安装，内腔台阶和端面关系影响同轴定位，周向孔系用于锁付，外圆槽纹和局部侧向孔则与散热、避让或安装结构有关。
7075-T6铝合金强度高、刚性好，适合对结构强度和重量都有要求的机器人关节壳体件。但7075-T6比普通铝合金更考验刀具、装夹和应力控制。再叠加黑色阳极氧化和局部氧化后加工，工艺链条必须提前规划，不能把表面处理当成最后一道简单外观工序。
二、行业判断：人形机器人关节模组的高精度安装壳体
人形机器人关节模组内部通常集成电机、减速器、轴承、编码器、驱动器和线束。电机外壳的尺寸稳定性，会影响电机安装姿态、轴承端配合、端盖锁付、编码器同轴关系和整机装配节拍。
这类环形壳体的特点是尺寸大、壁厚相对薄、孔系密集、表面处理要求明确。客户需要的不只是一个黑色外壳，而是一个阳极后仍能装得顺、转得稳、孔位一致、功能面可靠的关节结构件。
三、加工难点：薄壁、大孔系与阳极后加工叠加
第一，大直径薄壁壳体容易变形。环形零件内外圆、端面和台阶面互相关联，粗加工余量、夹紧力、刀路平衡和热变形都会影响最终同轴和端面状态。
第二，7075-T6材料对刀具和参数更敏感。高强铝合金切削时需要稳定排屑和足够锋利的刀具。若刀具磨损或切削热控制不好，内壁会出现拉刀纹，孔口也更容易产生细小翻边。
第三，周向孔系和小螺纹孔需要保持位置一致。零件上存在多组均布孔、M3、M4、M5等螺纹孔以及侧向盲孔，部分孔还要求不能打穿。单个孔加工合格不代表整圈孔系与基准关系稳定。
第四，黑色阳极氧化与后加工面需要协同。局部功能面不参与阳极上色或需要氧化后再加工时，遮蔽边界、膜层厚度、二次装夹保护和后加工亮面一致性都可能成为交付风险。

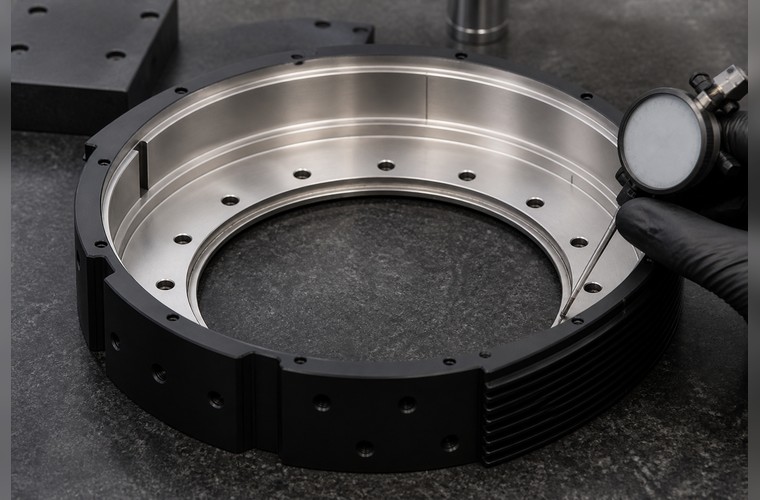

人形机器人电机外壳质检特写
四、莱图加的解决方案：先控形位，再控表面处理边界
针对7075-T6电机外壳，莱图加会先梳理基准体系：内孔、端面、外圆、周向孔系和局部后加工面。加工流程上通常会采用粗加工留量、应力释放、半精加工和精加工分步控制，减少薄壁环件因材料释放和装夹变化造成的圆度漂移。
关键内孔和端面优先建立稳定基准，再进入多孔位加工。周向孔系尽量在同一基准体系下完成，减少反复换装带来的角度累计误差。M5等侧向盲孔会单独控制底孔深度和攻牙深度，避免打穿或螺纹有效长度不足。
表面处理方面，莱图加会在阳极前确认遮蔽区域、膜层厚度要求和外观保护方式。氧化后再进行指定功能面的精加工或复检，并检查螺纹通止、孔口毛刺、内壁亮面、黑色外观和后加工边界，确保零件能直接进入关节模组装配。
五、检测与包装：重点确认同轴、孔位和膜层后的装配状态
电机外壳的检测应覆盖内孔尺寸、圆度、端面状态、周向孔系位置、小螺纹通止、侧向盲孔深度、局部后加工面、黑色阳极外观和功能面边界。对于机器人客户来说，检测报告中的数据必须能解释装配表现，而不是只证明外形轮廓合格。
包装上，黑色阳极环形壳体必须避免裸件相互摩擦。外圆槽纹、内腔亮面、孔口和后加工功能面都需要保护。莱图加会建议采用定制泡棉承托或单件定位包装，避免运输中产生亮痕、压伤、磕碰和二次污染。

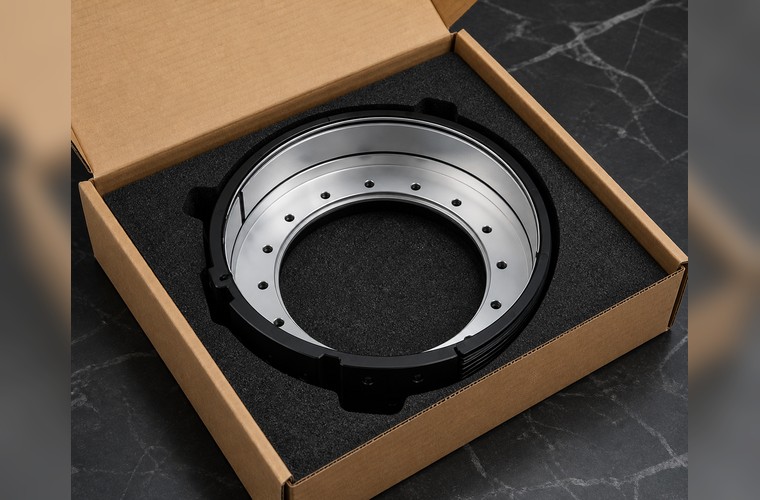

人形机器人电机外壳包装交付状态
六、案例总结：电机外壳加工看的是完整工艺链
这类7075-T6电机外壳的难点不是加工一个圆环，而是让薄壁环形壳体、周向孔系、黑色阳极、局部后加工和装配基准形成稳定闭环。任何一个环节处理粗糙，问题都会在机器人关节装配端被放大。
苏州加非猫精密制造技术有限公司（莱图加）在这类高强铝合金壳体项目中，会把前期DFM评审、基准规划、薄壁变形控制、多孔位加工、阳极遮蔽、氧化后复检和包装保护放在同一套交付逻辑中管理。客户看到的是零件，真正买到的是可复制的工程控制能力。
FAQ
1. 7075-T6电机外壳为什么加工难度更高？
7075-T6强度高、刚性好，但对刀具、切削热、装夹和应力释放更敏感。薄壁环形结构会进一步放大变形和形位控制难度。
2. 黑色阳极后为什么还要做功能面复检？
阳极膜会改变表面状态和局部尺寸边界。若零件存在遮蔽面或氧化后加工面，就必须复检孔口、螺纹、亮面边界和装配面状态。
3. 电机外壳孔系加工最怕什么？
最怕多次换装导致孔系角度和位置累计误差，也怕盲孔深度、螺纹有效长度和孔口毛刺没有控制好，最终影响客户锁付和装配节拍。
