案例摘要：本案例围绕人形机器人轴承盖展开，解析莱图加在6061-T6铝合金环形盖板、H7配合孔、多耳安装孔、基准关系、去毛刺和黑色阳极氧化中的过程控制。
在人形机器人关节模组中，轴承盖类零件常常承担定位、压紧、限位和外观防护功能。它不像核心传动件那样显眼，却直接影响轴承、壳体、电机端结构之间的装配一致性。一个中心孔配合不稳定，或者外圈安装孔与基准关系偏移，都可能让整套关节模组在装配时出现卡滞、偏心或重复拆装。
本案例分享的是一款人形机器人用铝合金轴承盖。零件采用6061-T6铝合金，表面为黑色阳极氧化，结构为环形盖板，中心带配合孔和台阶面，外圈分布多个圆角安装耳和贯穿安装孔。苏州加非猫精密制造技术有限公司（莱图加）在加工这类零件时，会把中心孔、台阶面、安装孔和阳极外观作为同一个工艺系统来控制。

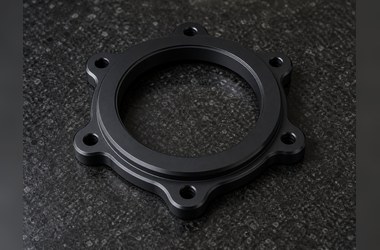

图注：轴承盖的中心孔、同心台阶和多耳安装孔共同决定关节模组的装配一致性。
一、零件判断：6061-T6铝合金关节端盖类零件
从结构来看，这款轴承盖属于人形机器人关节或旋转模组周边的端盖/压盖类零件。零件主体为圆环结构，中心区域承担轴承、套筒或旋转部件的配合关系，外圈安装耳用于与壳体或固定座锁付。
6061-T6铝合金强度、切削性和阳极氧化适应性比较均衡，适合这类兼顾轻量化、结构刚性和表面处理效果的机器人零件。黑色阳极氧化能够提升耐蚀性和外观一致性，也符合人形机器人内部结构件常见的统一外观需求。
二、行业判断：面向关节模组的安装定位件
人形机器人关节模组通常包含电机、减速器、轴承、编码器、壳体和线束等多个单元，装配链条较长。轴承盖的作用不只是覆盖，它还可能参与轴承端面限位、同轴定位、螺钉压紧和外部防护。
这类零件如果中心孔、台阶面和安装孔之间的相对关系控制不好，可能出现“每个单独尺寸看起来合格，但装到整机里不顺”的问题。对机器人客户来说，真正需要的是批量装配稳定，而不是单件外形漂亮。
三、加工难点：环形薄壁、多耳外形与孔系关系
第一，中心配合孔需要稳定控制。轴承盖中部存在H7等级的配合要求，这意味着孔径、圆度、孔口倒角和表面状态都要稳定。若刀具磨损、热变形或装夹基准变化没有控制好，中心孔可能出现尺寸漂移，影响轴承或定位件装配。
第二，多处安装孔与中心孔之间存在位置关系。外圈安装耳上分布多个贯穿孔，这些孔不能只看单孔直径，还要看它们相对中心孔、基准面和外形耳部的位置。孔位如果累计偏差大，客户装配时会出现螺钉对孔困难或局部受力。

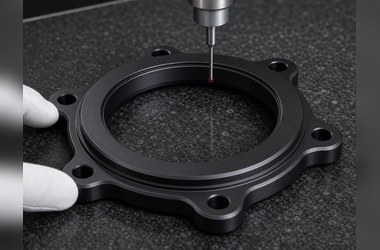

图注：轴承盖检测重点不只是孔径，还包括中心孔、台阶面、安装孔和基准面的关联。
第三，环形零件容易在加工和阳极前后产生外观风险。轴承盖外形有多个圆角安装耳，黑色阳极后外观面会比较明显。外圈圆角、孔口、台阶边和装夹接触位置如果有碰伤、刀痕或去毛刺不均匀，成品视觉一致性会受到影响。
四、莱图加的解决方案：围绕中心孔建立工艺基准
针对轴承盖，莱图加会优先确认中心孔、台阶面、安装孔和外形轮廓之间的基准关系。工艺上通常会先建立可靠装夹基准，再安排中心孔、台阶、安装孔和外形耳部加工，避免各工序分散定位导致相对位置失控。
对于H7配合孔，莱图加会控制精加工余量、刀具状态、冷却排屑和孔口倒角方式。必要时通过内径量具、塞规或三坐标进行复核，确认孔径和基准关系同时满足要求。
安装耳和外圈轮廓加工后，需要对孔口、台阶边、内外圆过渡处进行均匀倒钝。黑色阳极前，莱图加会检查外观面是否有夹伤、磕碰和明显加工纹，避免阳极后缺陷被放大。
五、检测与包装：重点保护中心孔和外观面
轴承盖的检测应围绕装配功能展开，包括中心配合孔、台阶面、安装孔孔位、外形耳部、基准面关系、孔口倒角、黑色阳极颜色和外观状态。对人形机器人关节类零件来说，检测报告中的数字要能对应装配结果，不能只停留在单项尺寸合格。

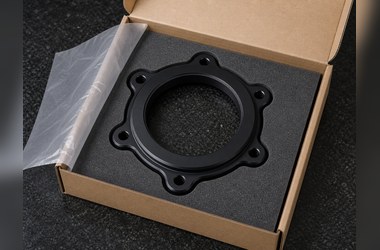

图注：轴承盖的中心孔和外观面需要泡棉定位保护，避免运输碰伤影响装配与外观。
包装上，轴承盖不适合多件直接叠放。中心孔边缘、台阶面和黑色阳极外观面都需要隔离保护。莱图加会根据零件形状选择泡棉定位、隔层或独立袋装方式，减少运输中的自由晃动和相互摩擦，让客户收到后可以直接进入关节模组装配。
六、案例总结：轴承盖加工看的是“装得准”
人形机器人轴承盖的难点不是外形有多复杂，而是中心孔、台阶、安装孔、基准面和表面处理之间要形成稳定闭环。单件看起来好做，批量装配时才会真正暴露供应商的工艺基准能力。
苏州加非猫精密制造技术有限公司（莱图加）在这类铝合金轴承盖项目中，会把前期DFM评审、中心孔精加工、孔系位置控制、去毛刺、黑色阳极保护和包装交付放在同一套流程里管理。客户最终需要的不是一件孤立零件，而是一件能够稳定进入机器人关节装配流程的功能件。
FAQ
1. 人形机器人轴承盖为什么常用6061-T6？
6061-T6兼顾强度、切削加工性、重量和阳极氧化效果，适合关节端盖、支架、安装板和散热类结构件。它能满足多数轻量化铝合金功能件对加工稳定性和外观处理的综合要求。
2. H7配合孔加工需要注意什么？
H7配合孔需要控制孔径、圆度、刀具磨损、精加工余量和孔口倒角。对于轴承盖类零件，还要关注中心孔与安装孔、台阶面和基准面的关系，避免单项合格但装配不顺。
3. 轴承盖黑色阳极后为什么更容易看到缺陷？
黑色阳极会强化表面视觉对比，前道加工中的划伤、碰伤、压痕和毛刺残留更容易被看到。因此加工、清洗、周转和包装都要提前保护外观面。
