轴承压板看起来只是一个薄环，但在人形机器人小腿支架里，它承担的是轴承压紧、限位和锁付基准的角色，孔组与内孔台阶的稳定性比外观轮廓更关键。
| 行业场景 | 人形机器人零部件加工 / CNC精密结构件 |
| 材料与状态 | 铝合金类薄环压板；黑色阳极氧化交付，具体牌号按客户BOM确认 |
先看装配：压板不是普通圆环
这件零件属于人形机器人小腿支架轴承压板，结构为薄环形压板，中心大孔、内孔台阶、外圈多组均布孔以及若干小孔/沉孔共同组成。表面要求为黑色阳极氧化，说明客户对表面保护、外观一致性和装配耐久性都有要求。
图面可确认黑色阳极氧化和薄环压板结构，具体材料牌号需要按客户BOM或采购技术文件最终确认。工程评审时，莱图加会按铝合金类阳极氧化薄环件的工艺逻辑先做方案，同时保留材料确认节点，避免在材料信息不完整时盲目扩展。

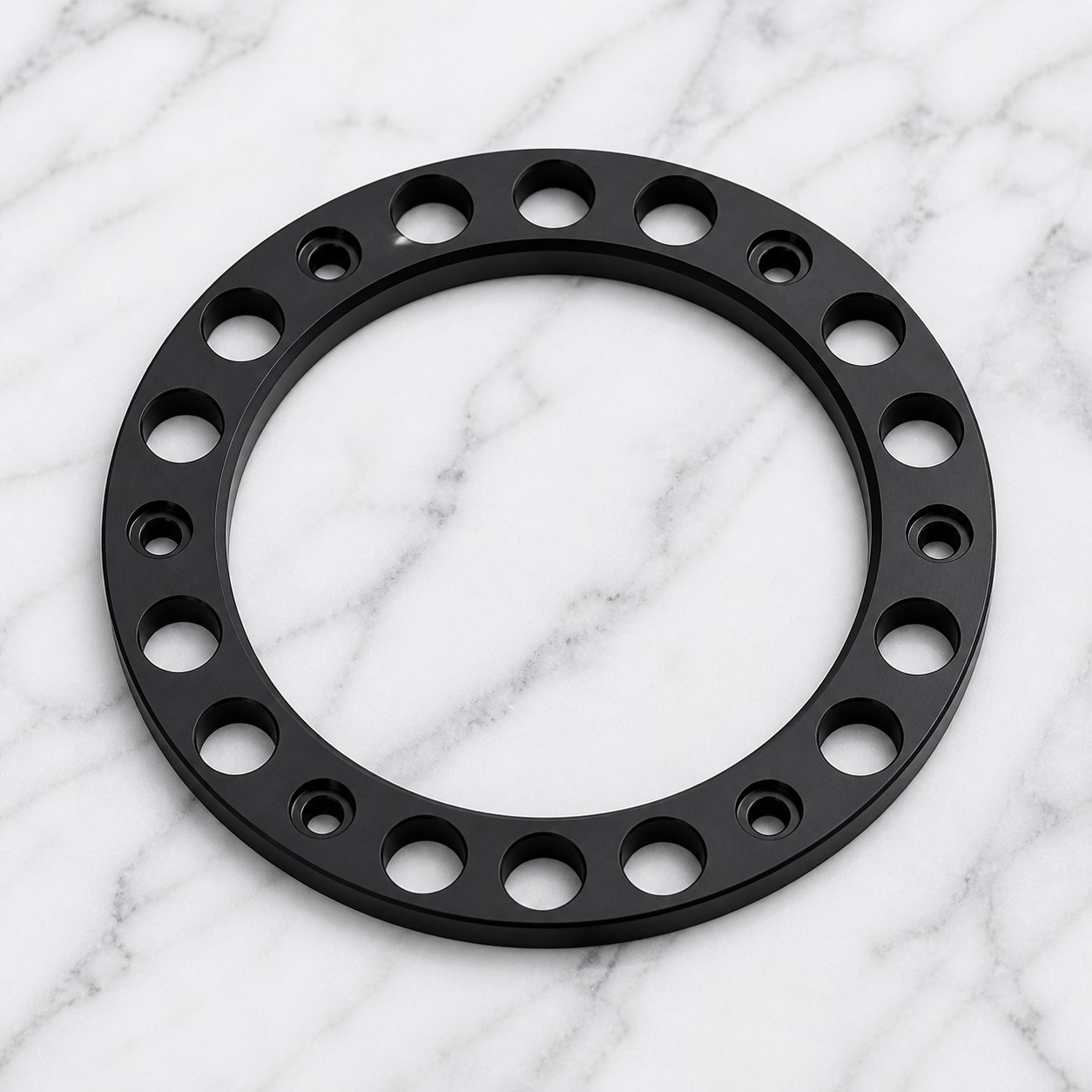

产品展示：小腿支架轴承压板的内孔台阶、外圈孔组和黑色阳极氧化表面。
结构判断：内孔台阶和孔组才是功能核心
轴承压板的功能通常不是单纯遮盖，而是通过端面和台阶对轴承或相邻结构形成压紧、定位或限位。中心孔和台阶决定贴合边界，外圈孔组决定锁付一致性。如果孔组相对中心漂移，螺钉能拧上，也可能让压板受力不均。
苏州加非猫精密制造技术有限公司（莱图加）在处理这类零件时，会把内孔、台阶、端面平面度、环形孔组和黑色氧化外观作为一组来评审。薄环件不能只看单孔尺寸，必须看它与中心孔和端面的组合关系。
加工难点：薄环变形和孔组累积误差
第一是薄环装夹。零件厚度较薄，压紧力过大容易让端面产生弹性变形，松夹后再检测可能与加工状态不一致。第二是环形孔组多，孔径、孔口、沉孔或小孔组合较多，孔组之间存在角度和位置关系，单孔合格不代表整体装配顺畅。
第三是黑色阳极氧化前处理。阳极氧化会让孔口毛刺、划伤、磕碰和清洗残留更加明显。尤其是薄环外观面和孔口边缘，如果去毛刺不均匀，氧化后会出现亮边、毛刺阴影或装配手感差。
莱图加工艺方案：先控制内孔，再组织孔组
工艺上应先建立稳定端面和中心基准，再加工中心孔、内孔台阶和外圈孔组。薄环件加工不宜一次性释放全部边界，粗加工和精加工余量要分配均匀，避免局部应力释放造成翘曲。
孔组加工时，莱图加会把中心孔作为孔组基准，确保外圈孔相对中心统一。孔口倒角以去毛刺和锁付顺畅为目标，不做过度倒角。阳极氧化前安排清洗和外观检查，氧化后复查孔口、端面、内孔台阶和外观面。
检测策略：薄环件要成组测，不只测孔径
检测重点包括内孔尺寸、台阶厚度、端面平面度、孔径、孔距、孔组相对中心的位置关系、孔口倒角和表面状态。对于小腿支架轴承压板，建议首件阶段结合三坐标、投影或专用检具确认孔组关系，批量阶段再按关键特征建立抽检或全检。

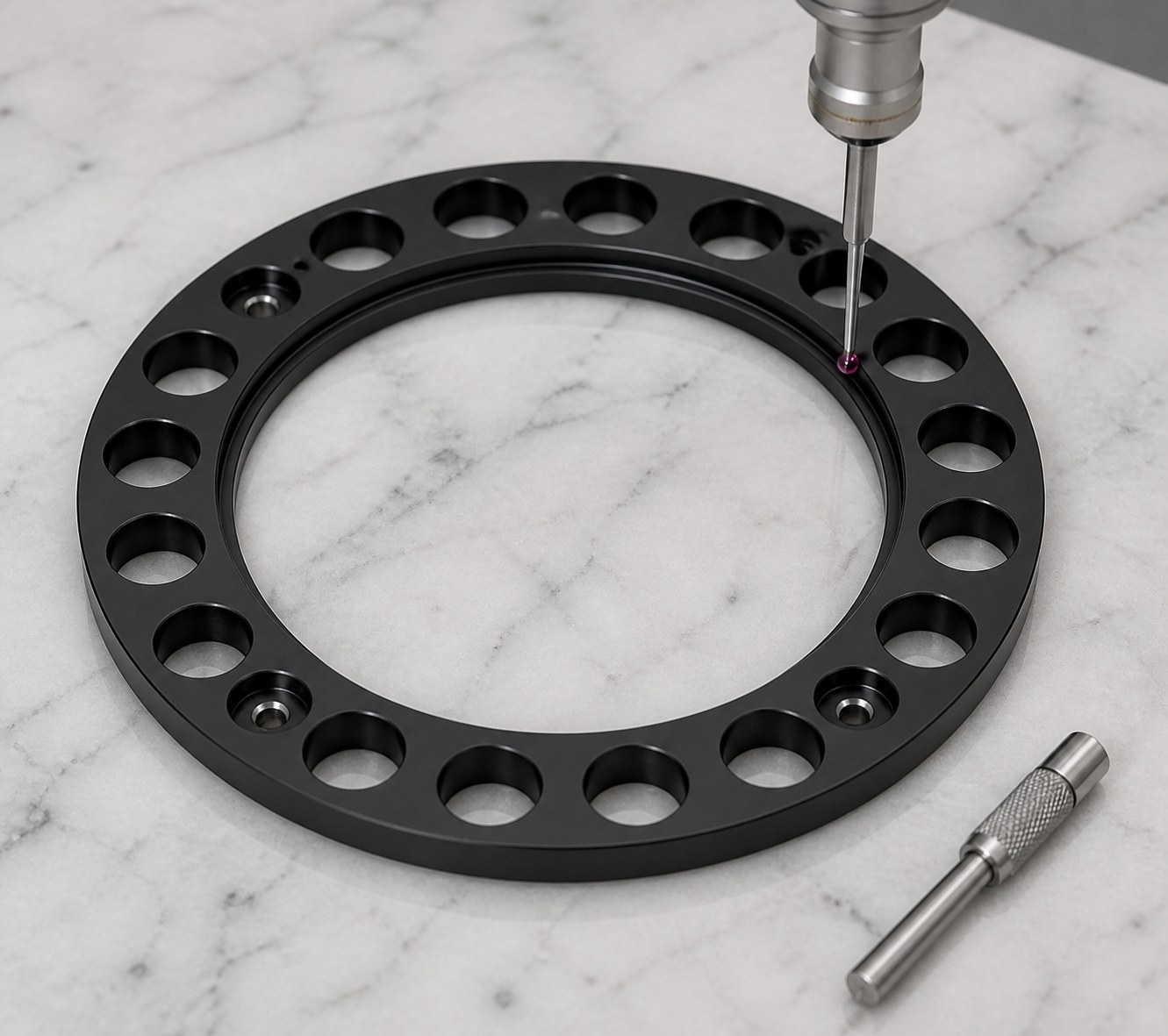

质检特写：内孔台阶、孔组位置和孔口状态需要成组检查。
黑色阳极氧化后，外观复检同样重要。孔口是否有亮边，端面是否有划伤，内孔是否有残留颗粒，包装前是否有混料和碰伤，这些都会影响客户装配判断。
交期与包装：黑色薄环件要把氧化排期算进去
这类压板交期由备料、CNC加工、去毛刺、清洗、黑色阳极氧化、氧化后复检和包装共同决定。若客户需要样件验证，莱图加会优先锁定首件确认和氧化排期，避免加工完成后卡在表面处理或复检环节。

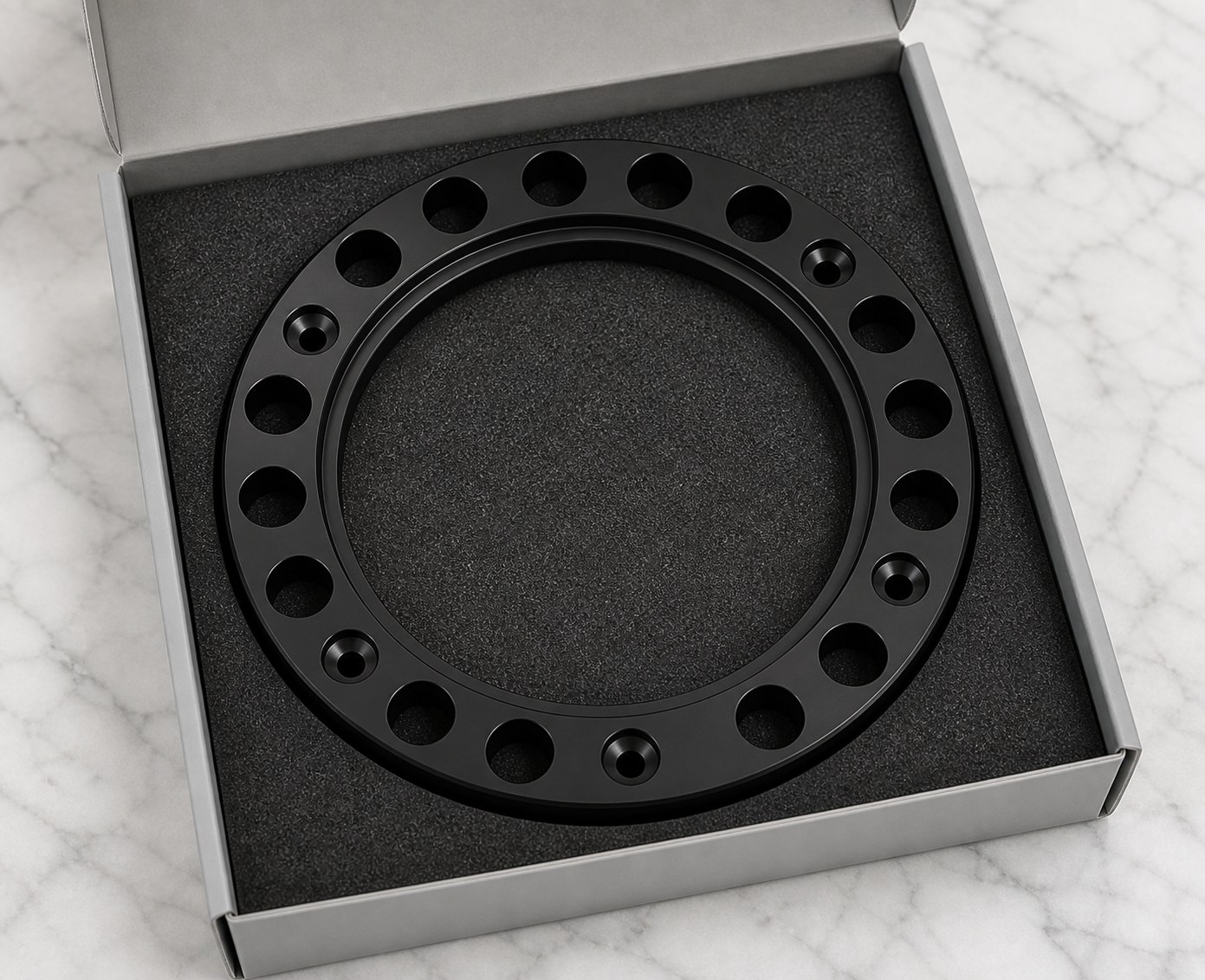

包装交付：薄环黑色件采用泡棉卡位，避免孔口和外观面摩擦。
包装上，薄环件要防止孔口碰伤和黑色表面互相摩擦。单件泡棉卡位或分层隔离更适合这类零件，既保护外观，也方便客户来料点检。
FAQ
轴承压板加工最容易忽略什么？
容易忽略薄环端面变形、孔组相对中心的位置关系，以及黑色阳极氧化后的孔口亮边。
材料牌号不明确时能不能写加工方案？
可以先按结构和表面处理建立工艺假设，但最终刀具参数、检验标准和报价仍应以客户确认材料为准。
为什么黑色阳极氧化后还要复检？
氧化后外观缺陷更明显，孔口残留、划伤和碰伤也会影响客户装配和验收。
