人形机器人散热板加工案例：孔系、细槽与阳极遮蔽保护

案例摘要：本案例围绕人形机器人散热板展开，解析莱图加在6061-T6铝合金孔系加工、细槽去毛刺、黑色阳极氧化、局部遮蔽和包装保护中的协同控制。

在人形机器人中，散热板往往位于电机、驱动器、控制板或关节执行器附近。它既要承担导热功能，又要满足结构安装、孔位配合、外观防护和局部功能面保护。散热板一旦加工毛刺、孔位或表面处理控制不好，影响的不只是外观，还可能影响热接触、螺钉锁付和整机运行稳定性。

本案例分享的是一款人形机器人用6061-T6铝合金散热板。零件为圆盘类结构，带中心孔、环形台阶、多处均布安装孔、螺纹孔、局部细槽区域和外伸安装耳。表面要求黑色阳极氧化，同时存在局部禁止氧化上色的功能面。苏州加非猫精密制造技术有限公司（莱图加）在处理这类零件时，会把加工精度、细槽毛刺、阳极膜厚和遮蔽边界一起纳入质量控制。

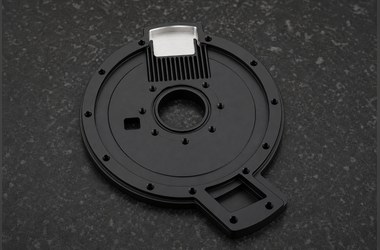

图注：散热板同时包含圆盘主体、均布孔、细槽区域和局部裸铝功能面，对加工和表面处理协同要求更高。

一、零件判断：6061-T6铝合金热管理功能件

从结构来看，这款散热板属于人形机器人关节或电子控制模块周边的热管理零件。圆盘主体提供安装和散热基础，中心孔与环形台阶承担定位或避位功能，周向均布孔和螺纹孔用于装配锁付，局部细槽区域则与散热、减重或结构避位相关。

材料采用6061-T6，适合CNC加工、轻量化结构和黑色阳极氧化处理。与普通外观件不同，散热板还存在局部禁止氧化上色的功能面，这通常意味着该区域可能承担导热、导电、贴合或装配基准作用，需要在表面处理阶段进行遮蔽和复检。

二、行业判断：人形机器人热管理与关节周边零件

人形机器人对空间、重量和散热都非常敏感。关节模组、驱动器和控制板的热量如果不能稳定传导，会影响系统寿命、控制精度和运行可靠性。散热板作为热路径中的结构件，既要装得上，也要贴得稳，还要保证局部接触面状态符合功能要求。

这类零件和普通圆盘件不同，难点在于“多目标同时满足”：孔位要准，中心配合要稳，细槽不能有毛刺，螺纹孔不能被阳极和残屑影响，局部裸铝面不能被氧化膜覆盖，黑色外观又要保持一致。

三、加工难点：多孔系、细槽和局部功能面叠加

第一，孔系数量多，且与中心基准关系密切。散热板上既有中心孔，也有周向均布孔、螺纹孔和局部安装孔。若装夹基准或工序顺序不稳定，孔位关系容易出现偏差，客户装配时会表现为螺钉对孔困难、局部干涉或贴合不均。

第二，细槽区域容易残留微小毛刺。散热板局部细槽密集，刀具进退、排屑和去毛刺方式都会影响边缘质量。细小毛刺如果进入装配或热接触区域，会影响贴合面清洁，也可能在客户装配中形成异物风险。

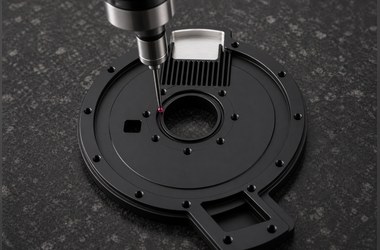

图注：散热板检测需要同时关注中心孔、孔位、细槽边缘、遮蔽功能面和阳极膜层状态。

第三，局部禁止氧化上色对表面处理协同提出更高要求。黑色阳极膜能够提供防护和外观效果，但功能面如果需要导热、导电或精密贴合，就不能简单整件上色。遮蔽边界是否清晰、是否残胶、是否渗色、是否影响装配面，都会成为最终交付风险。

四、莱图加的解决方案：加工闭环和阳极闭环分开控制

针对散热板，莱图加会先建立加工闭环。以中心孔、环形台阶和主要安装孔为关键控制对象，规划装夹基准和加工顺序，尽量减少多次换装带来的位置误差。对于周向孔和螺纹孔，需要关注孔口倒角、螺纹通止、残屑清洁和孔位关系。

细槽区域加工后，莱图加会安排针对性的去毛刺和清洗方式，避免用过强的机械方式破坏槽边一致性，也避免毛刺残留在细槽根部。对散热板来说，去毛刺不是简单“磨一下”，而是要在边缘安全、外观、尺寸和功能之间取得平衡。

表面处理方面，莱图加会在阳极前确认遮蔽区域、膜厚要求、挂具接触位置和外观等级。对于局部禁止氧化上色的功能面，需要制定遮蔽方案，并在阳极后检查边界、表面洁净度和接触面状态。只有加工和阳极两个闭环都稳定，散热板才能真正满足机器人装配和热管理要求。

五、检测与包装：保护黑色阳极面，也保护裸铝功能面

散热板检测应覆盖中心孔、孔位、螺纹通止、细槽边缘、平面贴合区域、局部遮蔽面、黑色阳极外观和膜层状态。尤其是局部裸铝功能面，既不能有氧化上色残留，也不能在包装和周转中被划伤或污染。

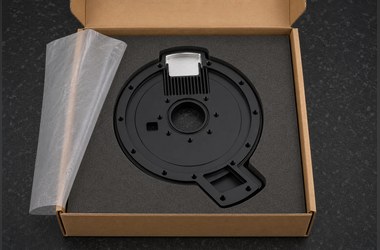

图注：散热板包装需要同时保护黑色阳极外观面、局部裸铝功能面和细槽边缘。

包装时，散热板不宜与其他黑色阳极件直接接触。莱图加会根据外形、安装耳和功能面位置选择泡棉定位、隔层防护或局部覆膜方式，让零件在运输中保持固定。这样既能保护黑色阳极外观，也能避免局部裸铝面被摩擦、污染或压伤。

六、案例总结：散热板加工的关键是工艺协同

人形机器人散热板加工不是单纯做出圆盘外形，而是要把中心孔、均布孔、螺纹孔、细槽、阳极膜厚和局部遮蔽面放在同一套工程逻辑里控制。它考验的是供应商对加工、表面处理和装配功能的协同理解。

苏州加非猫精密制造技术有限公司（莱图加）在这类散热板项目中，会把前期DFM评审、关键孔位基准、细槽去毛刺、阳极遮蔽、膜层复检和包装保护串联起来。客户最终需要的不是一块“黑色铝板”，而是一件能稳定导热、稳定装配、稳定交付的人形机器人功能零件。

FAQ

1. 人形机器人散热板为什么常用6061-T6？

6061-T6具备较好的强度、切削加工性、重量控制和阳极氧化适应性，适合关节模组、驱动器和控制模块周边的散热结构件。

2. 局部禁止氧化上色一般意味着什么？

这类区域通常与导热、导电、贴合或装配基准有关。阳极膜会改变表面接触状态，因此需要通过遮蔽保护保留裸铝功能面，并在表面处理后复检。

3. 散热板细槽加工为什么要重点去毛刺？

细槽根部和槽边容易残留微小毛刺。毛刺会影响外观、清洁度和贴合状态，也可能在机器人装配中形成异物风险，因此需要用合适方式去毛刺和清洗。
