这类脚踝长连杆看起来结构不复杂，但放到人形机器人关节里，它同时承担连接、摆动传力和端部轴承装配，真正考验的是TC4钛合金加工稳定性、热装孔尺寸和长距离孔系关系。
先从功能判断：这不是普通拉杆
这件零件属于人形机器人脚踝关节连接件，主体是一条细长杆身，两端为圆形轴承孔结构，一端附近还有小孔和局部耳位。材料为TC4钛合金，表面采用抛光交付，说明客户既关注强度和轻量化，也关注装配面清洁度与外观状态。
从装配功能看，两端轴承孔决定连杆运动轴线，杆身中心距决定脚踝机构的运动几何。苏州加非猫精密制造技术有限公司（莱图加）评审这类零件时，会把它归到“钛合金细长连接件 + 轴承孔压装配合”这一类，而不是简单按外形铣削件处理。

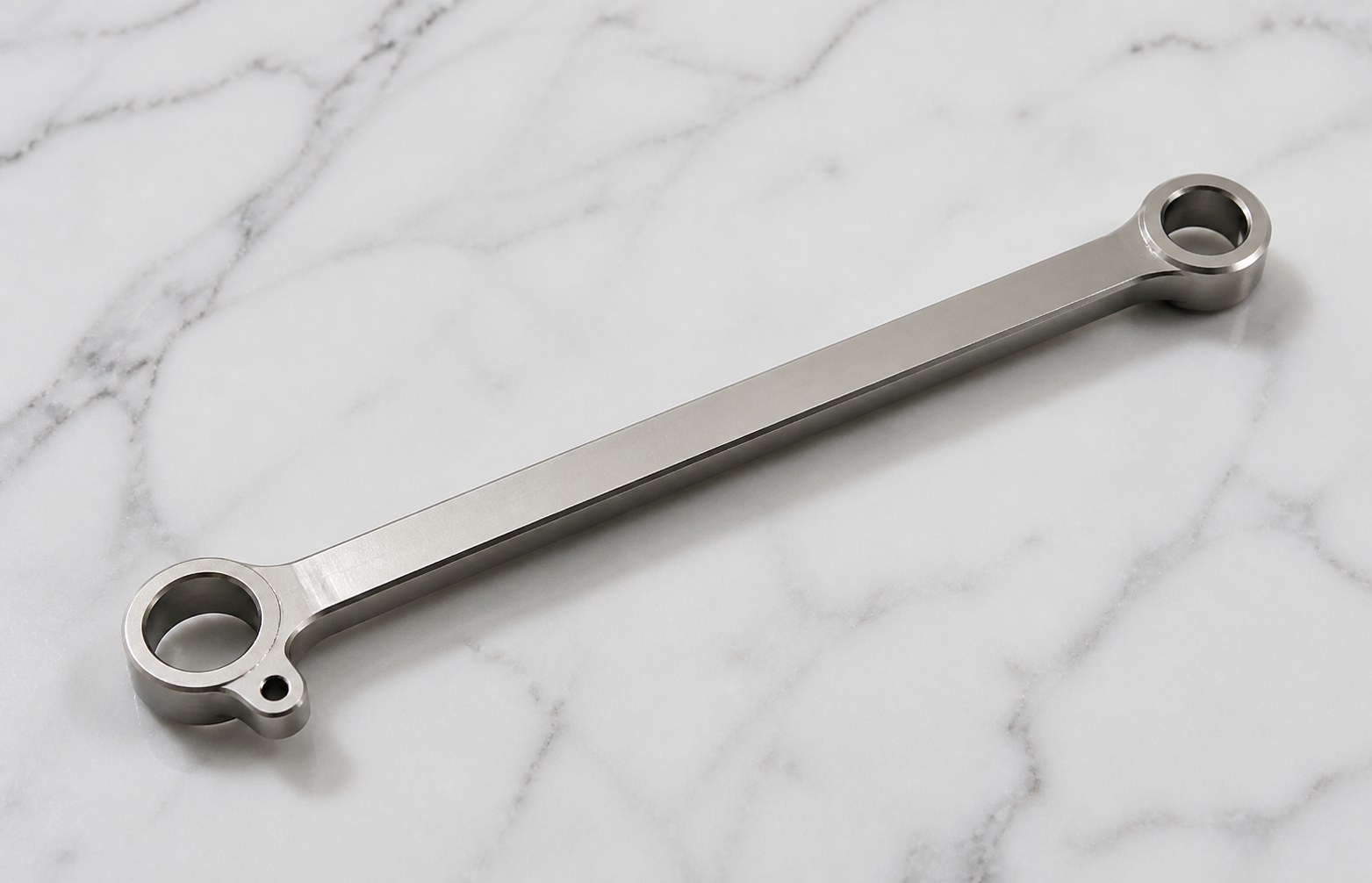

产品展示：TC4脚踝长连杆的双端轴承孔、细长杆身和抛光金属表面。
难点在哪里：TC4、细长结构和热装孔叠在一起
TC4钛合金切削时导热慢、刀具负荷高，孔壁容易受到切削热和刀具磨损影响。对于热装关节轴承孔来说，孔径、圆度、孔壁粗糙度和孔口倒角都要稳定，否则压装后可能出现过紧、偏斜或孔口拉伤。
细长杆身又带来另一个问题：粗加工释放余量后，零件容易产生轻微变形。只要两端孔中心关系发生偏移，单个孔测量合格也不能代表整件装配顺畅。抛光工序还会改变表面状态，如果孔口保护不到位，前面控制好的尺寸可能在最后一道外观处理里被破坏。
莱图加的工艺思路：先稳基准，再守住两端孔
针对TC4长连杆，莱图加会优先规划两端孔和杆身中心线的基准关系。粗加工阶段保留均匀余量，减少一次性去料导致的弯曲；半精加工后安排必要的松夹或复测，让应力释放在精加工前尽量完成。
两端轴承孔采用稳定刀具路径分步加工，孔口倒角按装配需求控制，避免倒角过大影响压装接触。小孔与端部圆环的相对关系会放在同一基准体系下完成，减少翻面或二次定位带来的累积误差。抛光前先做孔口和内壁保护，抛光后再复核关键孔和整体外观。
检测重点：看孔，也要看孔之间的关系
这类连杆的检测不能只停留在孔径。首件建议重点确认两端轴承孔孔径、圆度、孔壁状态、孔口倒角、端部小孔、杆身厚度、整体直线度和两端孔中心距。对于热装孔，还要结合实际轴承或模拟规确认装配手感。

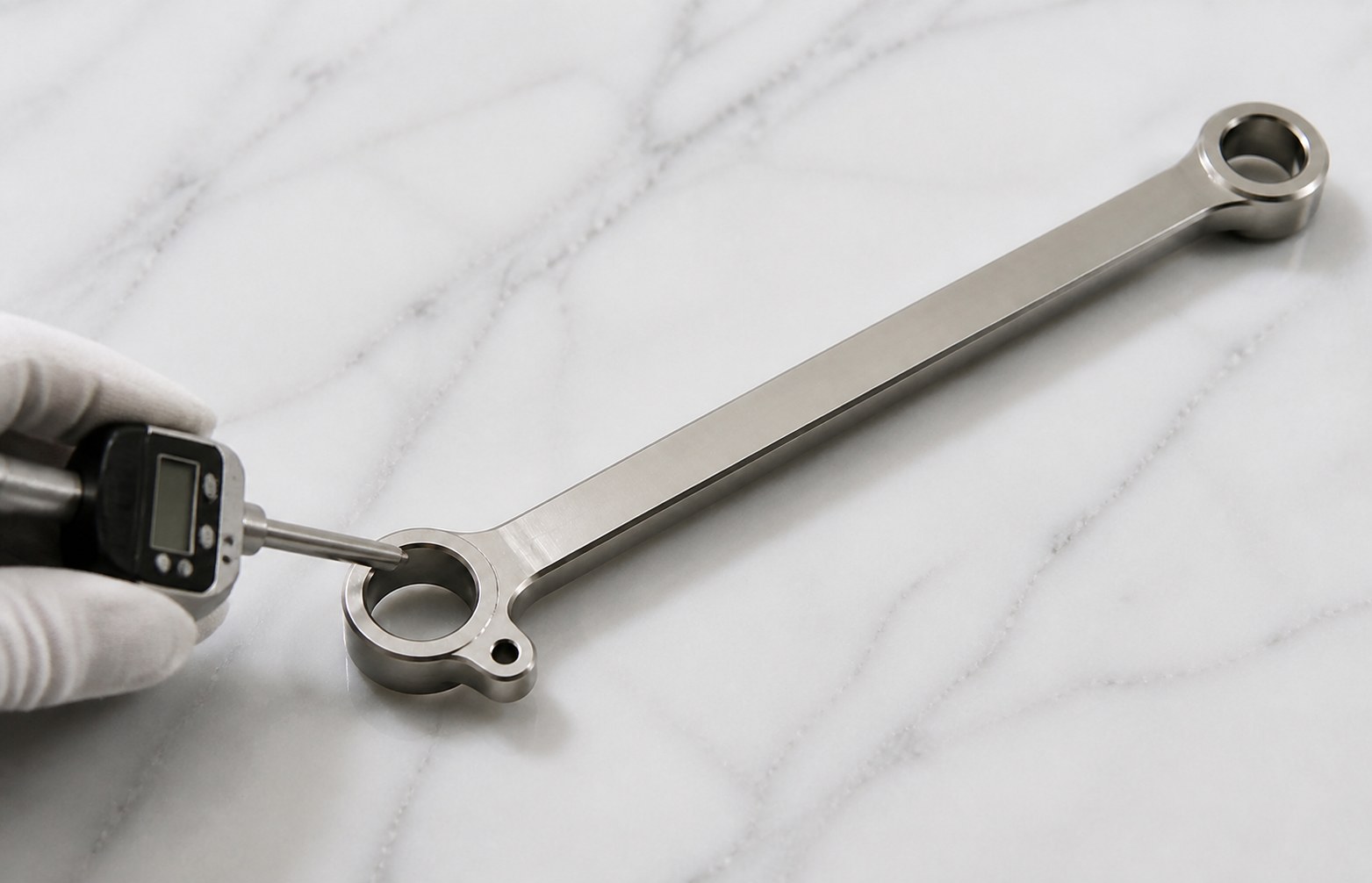

质检特写：端部热装轴承孔、小孔与杆身中心距是首件复核重点。
批量阶段，莱图加会把刀具寿命、孔加工节拍和抛光后复检放进过程控制。孔内残留切屑、抛光颗粒、孔口微毛刺都会影响客户装配效率，因此包装前还需要做清洁和目视确认。
交期和交付：样件不能只按机加工时间估
TC4钛合金长连杆样件通常建议按6-9个工作日评估，小批量可按9-14个工作日规划，实际还要结合材料到料、数量、抛光要求和检测项目确认。若客户需要装机验证，莱图加会优先安排首件尺寸确认，再推进后续数量。

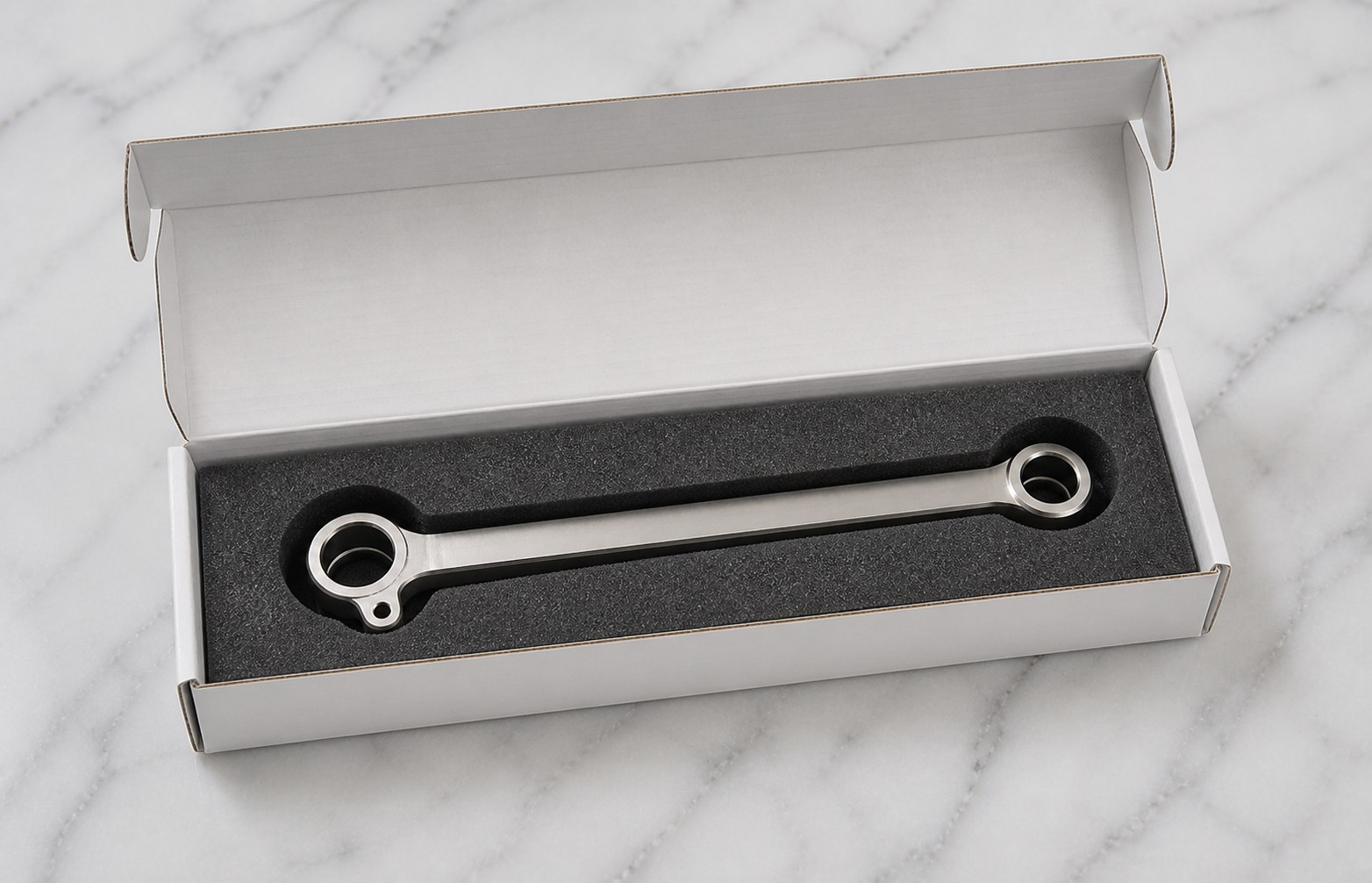

包装交付：长连杆采用仿形泡棉定位，避免端部孔口和抛光面碰伤。
交付时，长连杆不适合散装。两端圆环和杆身抛光面都需要隔离保护，仿形泡棉能限制运输位移，减少孔口磕碰和表面擦伤。对客户来说，收到的零件能直接进入装配验证，比单纯“加工完成”更有价值。
工程师复盘
这件脚踝长连杆的核心，是把TC4切削、细长件变形、热装轴承孔和抛光外观放进同一条工艺链。任何一个环节孤立看都不算难，但组合在一起，就需要供应商对机器人关节零件的装配逻辑有足够理解。
莱图加在类似项目中的价值，是提前把孔系、变形、抛光和包装风险拆开，再通过工艺节拍和检测节点闭环，让客户更快完成样件验证和小批量导入。
FAQ
Q：TC4脚踝连杆为什么比铝合金连杆更难加工？
A：TC4导热慢、刀具磨损快，对孔壁质量、切削热和尺寸稳定性要求更高。
Q：热装轴承孔最需要关注什么？
A：孔径、圆度、孔口倒角和孔壁状态都要稳定，不能只看单个尺寸数值。
Q：这类样件交期为什么要预留抛光和复检时间？
A：抛光会影响外观和孔口状态，交付前必须复核关键孔与表面清洁度。
