人形机器人腰部连杆组件加工案例：多孔法兰、异形桥接臂与抛光后复检

案例切入：这类连杆看的是空间关系，不是单个尺寸

腰部连杆组件是人形机器人结构件中比较典型的承力与连接零件。它一端是多孔法兰区域，另一端是小端耳轴/孔位，中间通过异形桥接臂和台阶筋位过渡。加工这类零件时，单个孔加工合格还不够，更重要的是大端孔群、小端孔和过渡轮廓之间的空间关系要稳定。

该零件表面要求为抛光，整体存在大孔、小孔、环形孔群、局部台阶、弯折高度差和异形外轮廓。材料栏未在技术要求中给出稳定牌号，因此本文不强行扩展材料信息，而是从结构和工艺控制角度复盘。

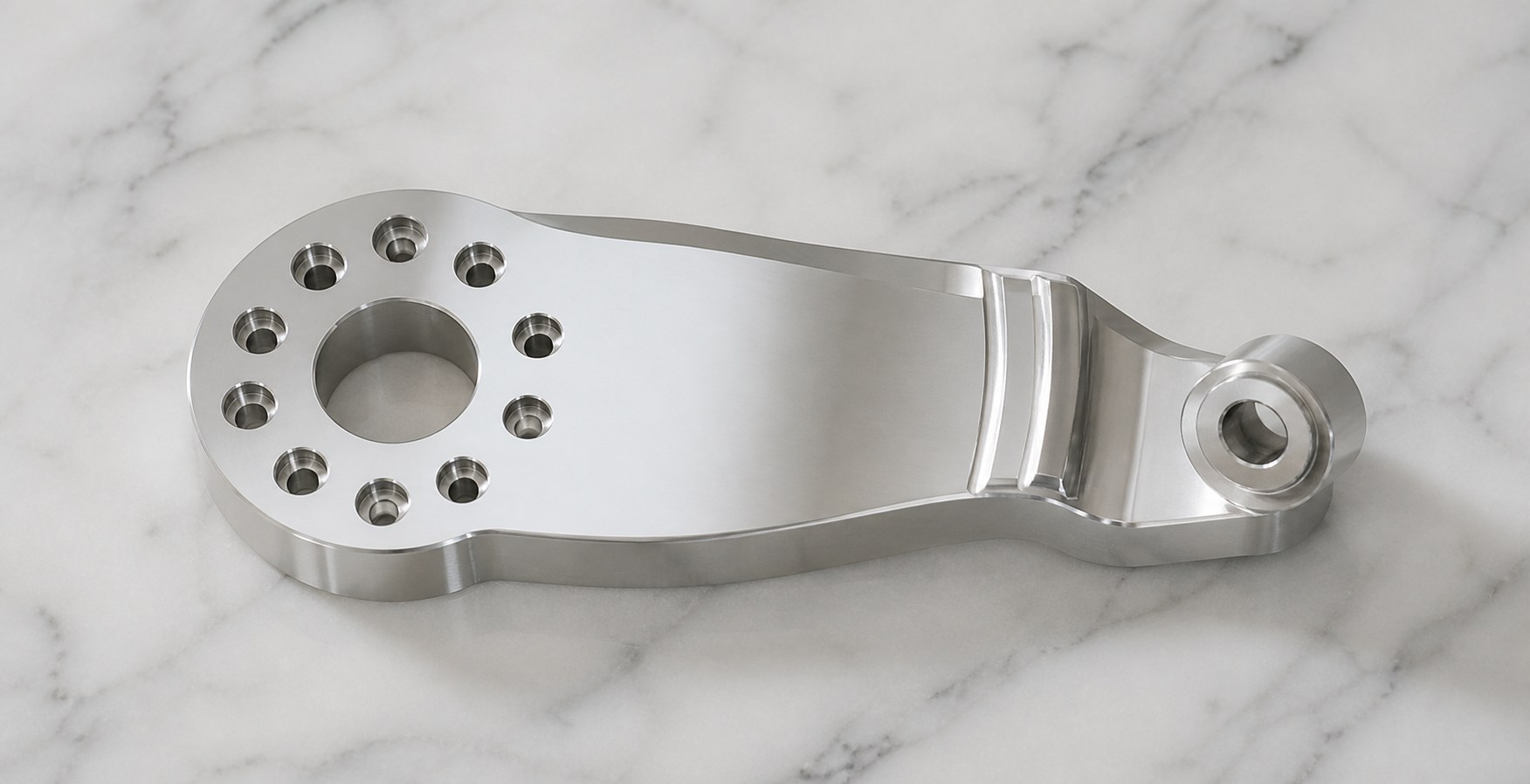

产品展示：腰部连杆组件的大端孔群、小端孔位和过渡筋位。

从装配端反推加工重点

如果把它放到机器人腰部结构中理解，大端多孔法兰通常承担固定或传递载荷的作用，小端孔位则承担连接或转动配合。中间桥接臂不仅要满足外形轮廓，还要保证过渡筋位和厚度变化不会削弱刚性。也就是说，客户最终关心的是它装上去以后是否同心、贴合、锁付顺畅，而不是某一个孤立尺寸。

苏州加非猫精密制造技术有限公司（莱图加）在评审异形连杆类零件时，会先梳理三个基准关系：大端中心基准、小端孔位基准和侧向高度基准。只有先把这些关系确定下来，后续粗加工、精加工、抛光和复检才不会各做各的。

加工难点：多孔法兰和异形桥接臂同时存在

大端法兰区域孔多，孔径不同，孔位还围绕中心分布。加工时要避免孔群累积误差，也要避免孔口倒角不一致。小端孔位带有局部凸起和高度差，装夹时如果支撑不到位，孔位和端面就容易受力偏移。

中间桥接臂的难点在于外形不是简单直线，而是包含宽窄变化、台阶过渡和局部加强筋。粗加工时余量分配不均，会让零件释放应力后产生轻微翘曲；精加工时刀具路径如果只追求表面顺滑，又可能影响关键轮廓边界。

莱图加工艺方案：先基准，后轮廓，再处理外观

这类零件不适合先把外形一次性做完。更稳的路线是先建立可靠定位，优先加工大端中心孔和关键孔群，再处理小端孔位，最后完成异形外轮廓、台阶筋位和表面修整。对于薄壁或悬伸区域，需要在粗加工后保留必要支撑，精加工前再释放或转换装夹。

抛光环节不能只看亮度。抛光会改变边缘手感，也可能轻微影响孔口和局部平面，所以莱图加会把抛光前后的检测分开看：抛光前确认尺寸基础，抛光后复查孔口、装配面、外观划痕和局部倒角一致性。

检测策略：孔群、孔距和高度差要成组检查

对这类腰部连杆组件，检测不应只列单项尺寸。大端中心孔、周向小孔、小端孔位和整体长度关系，应按照装配关系成组检查。必要时使用三坐标、专用检具或高度测量方式确认孔群位置、平面高度和关键孔之间的关系。

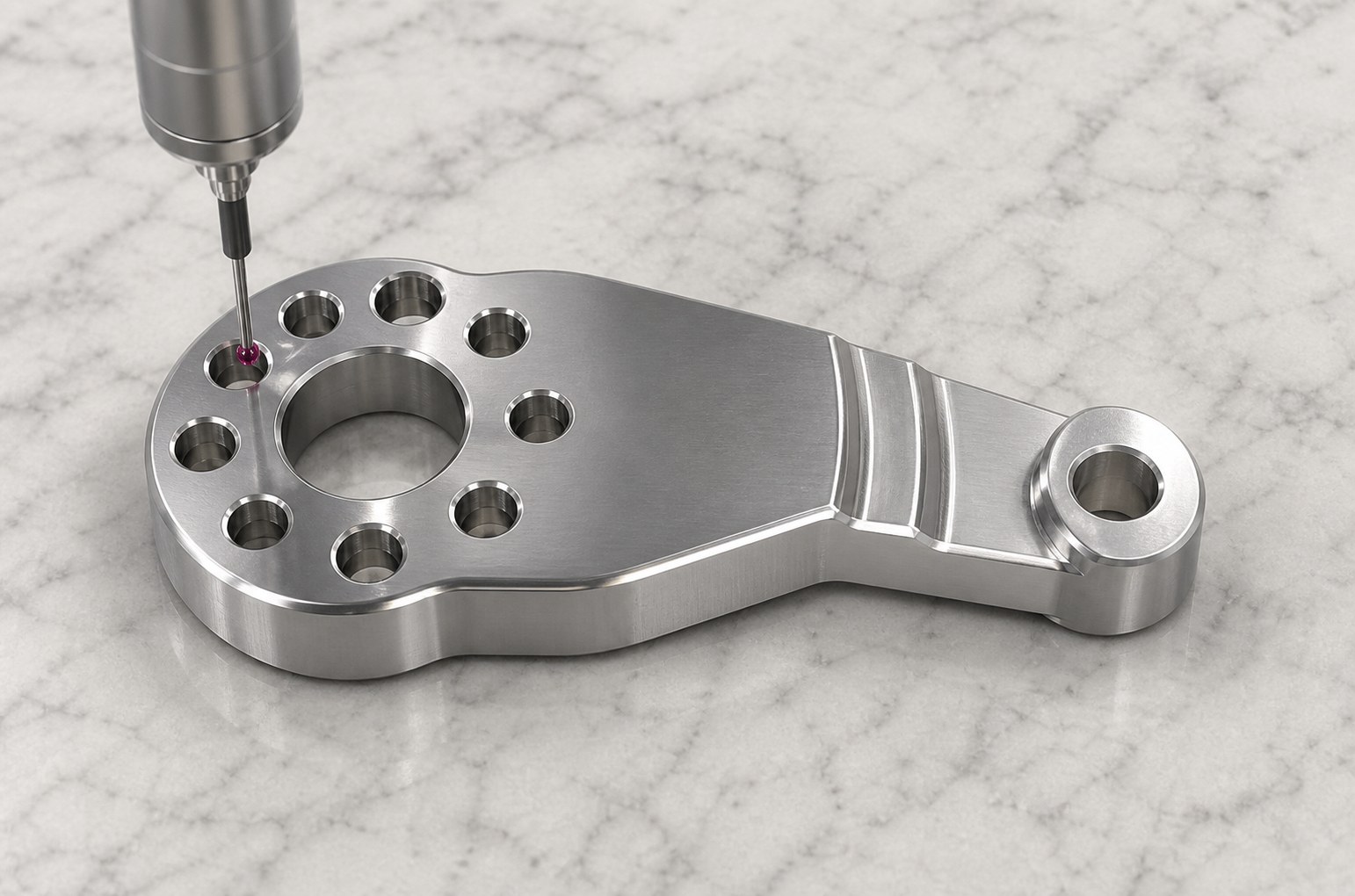

质检特写：多孔法兰区域是尺寸和位置关系检查重点。

抛光后还要做外观复检。孔口是否有卷边，倒角是否均匀，抛光方向是否影响外观一致性，包装前是否存在可见划痕，这些都直接影响客户对零件质量的判断。

交期与交付：复杂结构件要留出首件验证时间

异形连杆类零件的交期不能简单按刀路时长估算。真正需要预留的是工艺评审、首件加工、首件检测、必要的工装调整、抛光处理和终检时间。莱图加在这类项目中会先确认客户的装机验证节点，再安排样件、复检和包装交付节奏，避免产品到了客户现场才发现孔位或外观标准理解不一致。

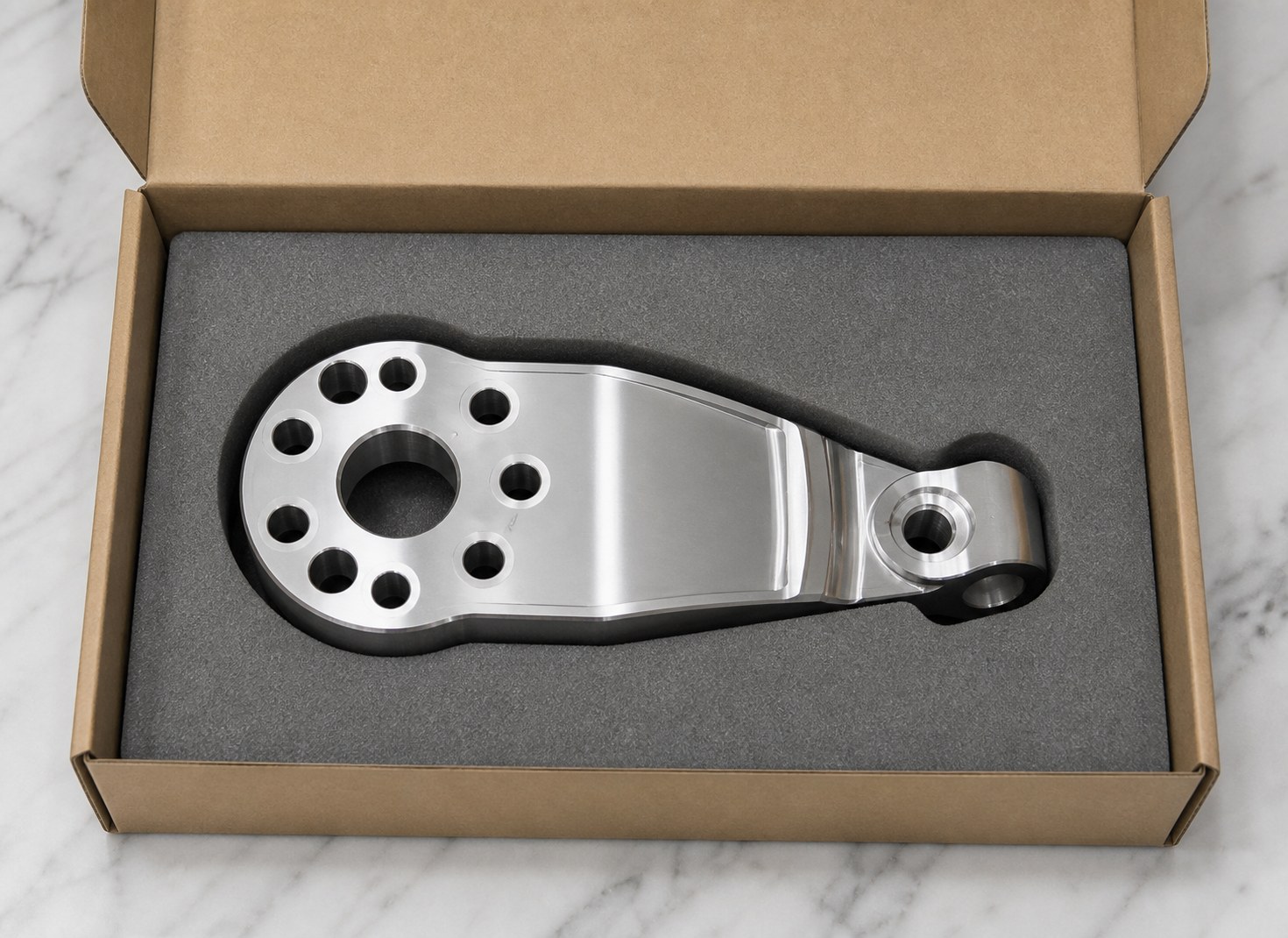

包装交付：异形连杆采用仿形泡棉支撑，保护孔口和抛光面。

如果是样件阶段，我们更建议把首件确认作为交期节点之一；如果进入小批量，则可按首件标准建立过程抽检和滚动交付。这样交期不是单纯压缩时间，而是减少返工和反复确认。

工程师总结：异形件考验的是闭环能力

这件腰部连杆组件能体现一家加工厂对复杂结构件的综合能力：既要理解机器人零件的装配逻辑，也要会安排基准、装夹、粗精加工、抛光和复检。孔能打出来只是第一步，孔群稳定、轮廓稳定、抛光后仍能装配，才是客户真正需要的结果。

对于苏州加非猫精密制造技术有限公司（莱图加）来说，这类案例的价值不在于把参数堆给客户看，而是让客户看见我们如何从功能、工艺、检测和交付四个层面管理一个零件。

FAQ

Q：人形机器人腰部连杆加工难点是什么？A：难点在多孔法兰、小端孔位、异形桥接臂和高度差之间的空间关系控制。

Q：抛光零件为什么要做加工后复检？A：抛光可能影响孔口、边缘和局部外观状态，复检可以避免外观处理后尺寸或装配边界发生偏差。

Q：复杂异形件交期如何控制？A：应把工艺评审、首件确认、抛光、终检和包装纳入计划，通过首件标准减少批量返工。
