案例摘要：本案例围绕人形机器人线束钣金夹片展开，解析莱图加在5052-H32薄铝件轮廓加工、小孔孔口、双面去毛刺、黑色阳极氧化和包装防护中的工程控制能力。
在人形机器人内部，线束固定类零件通常不大，却直接影响整机装配效率和长期可靠性。线束在关节、躯干或末端执行机构附近会随着运动反复摆动，如果固定片边缘存在毛刺、硬角或阳极后的锐边，短期会影响装配手感，长期则可能磨损线束外皮，造成异响、接触不良甚至电气风险。
本案例分享的是一款人形机器人用线束钣金夹片。零件采用5052-H32铝合金，表面为黑色阳极氧化，结构为薄片式开口件，带有中部避位开口和两处小安装孔。苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，不会只把它看成普通薄片外形件，而会重点关注线束接触边、孔口毛刺、薄片变形、黑色阳极外观和包装周转保护。

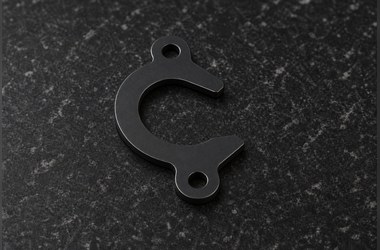

图注：线束钣金夹片体积小，但开口轮廓、两处安装孔和边缘状态会直接影响线束固定与防护效果。
一、零件判断：轻量化薄铝件，用于线束固定与防护
从结构与技术要求来看，这款零件属于人形机器人内部线束固定、线束避位或小空间布线约束件。它的主体厚度薄，外形呈开口夹片结构，中间避位区域用于线束通过或局部限位，两处小孔用于螺钉固定或装配定位。
材料选择5052-H32，说明客户更关注轻量化、耐蚀性、薄片成形稳定性和后续表面处理适应性。相比承力较高的结构块，线束钣金夹片更强调“薄、轻、边缘安全、外观一致”。黑色阳极氧化则通常用于提升防护性、外观一致性和整机内部视觉统一度。
二、行业判断：人形机器人线束管理件
人形机器人内部空间高度紧凑，关节模组、电机、驱动器、传感器和线束往往集中在有限腔体内。线束夹片看似只是辅助件，但它承担的是线束路径约束、运动干涉规避和装配防护功能。
这类零件如果孔位偏差较大，会导致安装时螺钉不顺、夹片受力变形；如果内弧和开口边缘处理不好，会在线束运动过程中形成磨损点；如果黑色阳极外观不稳定，则会影响客户对整机内部件一致性的判断。因此，它是典型的人形机器人小型铝合金功能件，不适合用“普通外形切出来即可”的方式处理。
三、加工难点：小零件难在边缘、孔口和外观
第一，薄片轮廓容易受装夹和去毛刺影响。开口结构本身刚性有限，加工过程中如果压紧方式不合理，容易造成局部翘曲、开口端变形或边缘压痕。对线束夹片来说，外形尺寸合格只是基础，开口端是否顺滑、内弧是否一致、两面毛刺是否清理干净更关键。
第二，小孔孔口需要双面控制。安装孔直径小，孔口一旦残留翻边或氧化前毛刺，后续螺钉装配容易卡滞，也可能在锁付时刮伤阳极膜层。莱图加会把小孔孔口作为首件检查重点，而不是等到阳极后再处理。

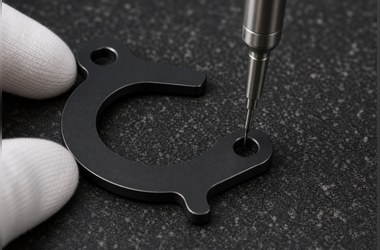

图注：小孔、内弧和开口边缘的倒钝质量，是线束固定件能否长期保护线束的关键。
第三，黑色阳极会放大前道划伤。5052-H32薄片件在周转、清洗、挂具接触和包装中都容易出现细微擦伤。黑色阳极后，原本不明显的加工纹、碰伤和划痕会变得更显眼，所以表面保护必须前移到加工过程，而不是只在成品包装时才考虑。
四、莱图加的解决方案：先保护线束接触面，再控制外观
针对这类线束钣金夹片，莱图加会先把功能面分出来：线束可能接触的内弧边、开口边、安装孔孔口，以及客户能明显看到的黑色阳极外观面。工艺规划上，会根据批量、精度和边缘质量要求选择合适的外形加工方式，并通过合理装夹减少薄片变形。
加工后，莱图加会安排双面去毛刺和边缘倒钝，重点检查内弧、开口端、小孔孔口和背面翻边。对于容易划伤的薄铝件，过程周转会使用隔离垫、软质托盘或分层摆放方式，避免零件之间直接摩擦。
进入黑色阳极氧化前，需要确认零件表面无明显划伤、压痕和残留毛刺。阳极后再复查颜色一致性、孔口清洁度、边缘手感和外观面状态。这样做的目的不是单纯提高外观等级，而是保证客户拿到零件后能够直接进入机器人装配流程。
五、检测与包装：让小件也具备稳定交付状态
线束夹片的检测重点包括外形轮廓、两处安装孔、开口尺寸、内弧边缘、倒角去毛刺、阳极外观和表面划伤。对人形机器人客户来说，检测不能只看“尺寸过不过”，还要判断它会不会刮线、会不会影响螺钉锁付、会不会在装配中二次变形。

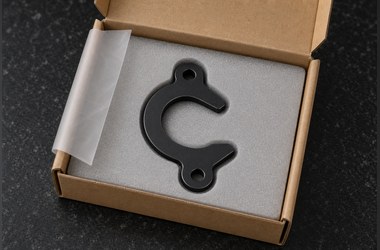

图注：小型黑色阳极薄铝件需要独立保护，避免运输中的摩擦亮痕和边角磕碰。
包装上，莱图加会避免黑色阳极件混装散放。对于这类小薄片零件，可以采用独立袋装、分层隔离或泡棉定位方式，减少运输摩擦，保护开口边和阳极外观面。客户收到后，零件应保持孔口清洁、边缘顺滑、表面无明显碰伤，能够直接配合装配节拍。
六、案例总结：线束钣金的价值在“保护线束”
人形机器人线束钣金夹片不是复杂零件，但它非常考验供应商对细节风险的理解。材料、孔位、边缘、阳极、周转和包装任意一项做得粗糙，都可能在客户装配端放大成返工成本。
苏州加非猫精密制造技术有限公司（莱图加）在这类零件加工中，更重视前期DFM评审、薄片装夹、双面去毛刺、阳极前表面保护和出货包装。因为线束固定件真正的交付标准，不只是“外形做出来”，而是让它在机器人内部长期稳定地保护线束。
FAQ
1. 线束钣金为什么适合使用5052-H32？
5052-H32适合轻量化薄片结构，耐蚀性较好，后续阳极氧化适应性也比较稳定。对于线束固定、遮挡和小型支撑类零件，它能在重量、加工性和防护性之间取得比较好的平衡。
2. 黑色阳极氧化前为什么要特别注意划伤？
黑色阳极会让前道加工和周转中的细小划伤更明显。薄铝件如果在去毛刺、清洗或转运中保护不足，阳极后外观缺陷会很难修复，因此莱图加会把表面保护前移到加工过程。
3. 线束固定件最容易被忽视的质量点是什么？
最容易被忽视的是内弧边、开口端和小孔孔口。它们不一定是最大尺寸，但往往直接接触线束或螺钉，毛刺、锐边和翻边会影响装配可靠性。
