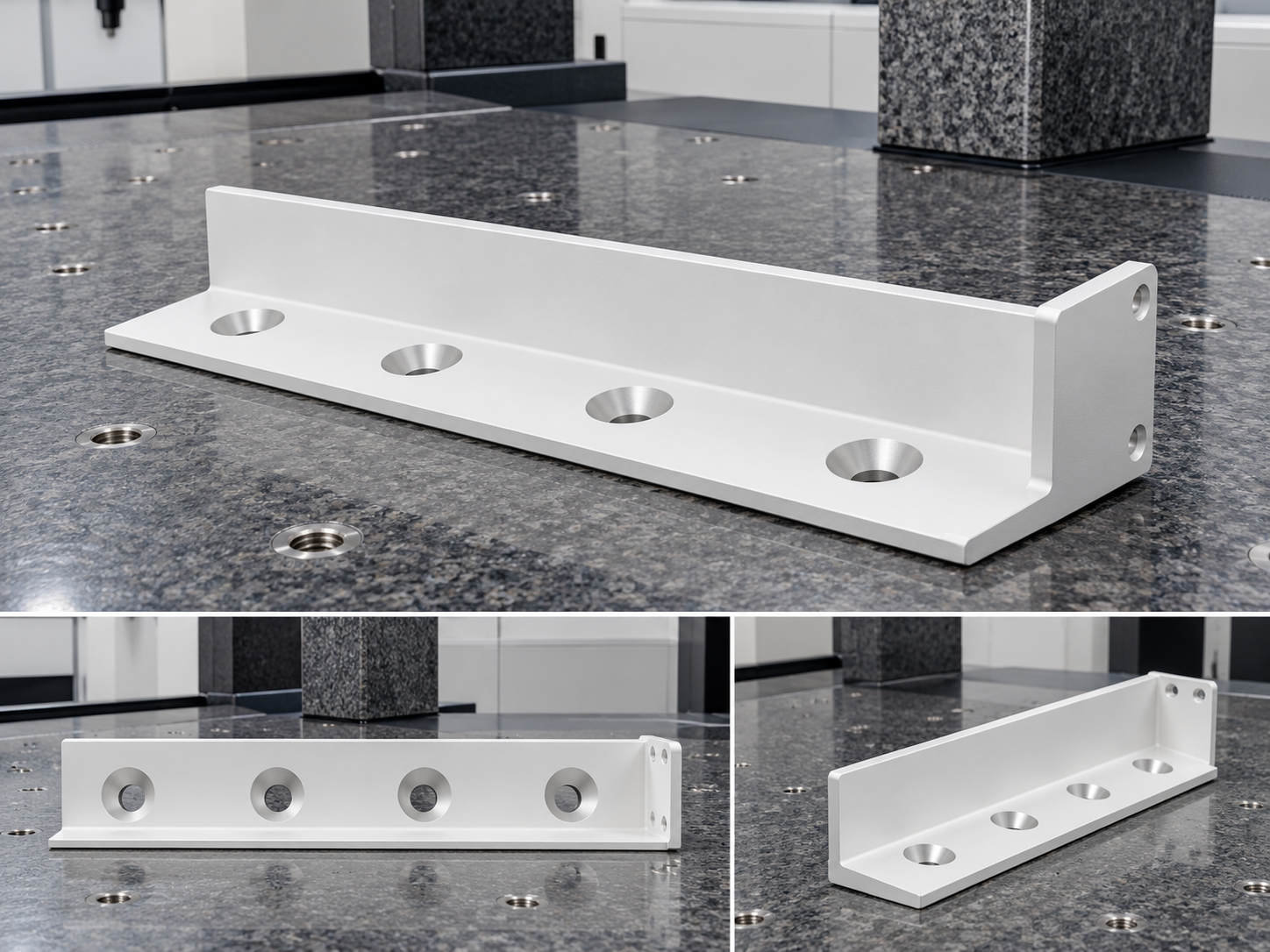

医疗检测设备内部的支撑导轨需要同时承担承载、定位和部件串联功能。本案例依据CKS53-010图纸展开，零件为细长铝合金L形支撑件，底面分布四个大规格沉孔，端部侧壁设置两个小孔。结构长度较大、局部壁厚较薄，若装夹或切削路径安排不当，容易出现翘曲、孔列偏移和侧壁垂直度下降。项目重点是建立稳定基准，在保证四孔阵列一致性的同时控制侧壁、端面和外观质量。
一、结构特点与医疗设备应用
该支撑导轨可用于固定检测模块、光学组件、传感器安装座或移动机构。四个沉孔将导轨锁紧在主机框架上，侧壁小孔连接端部限位件或辅助支架。装配时，底面决定整体高度，长边决定导向方向，端面决定组件起始位置，因此三者必须纳入同一加工与检测坐标系。若孔列和侧壁分别以不同基准加工，累积误差会在整机装配时放大。
二、细长铝合金零件的装夹方案
细长件最常见的问题是压紧变形和松夹回弹。加工前先检查毛坯直线度，采用多点等高支撑和分布式压紧，压紧力只需满足抗切削载荷，不应过度。粗加工按对称方式去除材料并保留精加工余量，中间安排松夹复位，让内应力得到释放。精加工阶段以底面为主基准，减少频繁翻面，使四孔、轮廓与侧壁位置关系保持稳定。
三、四孔阵列与沉孔深度控制
孔列不仅要求单孔尺寸合格，还要关注相邻孔距、总孔距、直线度和沉孔深度的一致性。工艺上先建立端面零点，使用短刃定心刀完成孔位预定位，再依次加工通孔和沉孔。所有孔尽量在同一刀具补偿和同一温度状态下完成。加工后采用三坐标拟合孔中心，检查孔列相对长边的平行关系；沉孔使用深度量具复核，确保紧固件装入后不高于安装面。
四、侧壁垂直度与端部小孔加工
L形侧壁是零件的薄弱区域，切削力过大可能造成振动或根部变形。使用锋利刀具、小切深和连续精加工路径，侧壁根部采用合理圆角过渡，避免应力集中。端部两个小孔以底面和长边为基准建立侧向坐标，通过专用软爪或直角支撑完成第二工位加工。转序前后均保留可复核基准，防止端部孔位与底面孔列发生错位。
五、三坐标检测与质量闭环
检测时先拟合底面建立第一基准，再用长边确定方向，最后以端面确定原点。测量项目包括四孔中心位置、孔列直线度、沉孔直径和深度、侧壁垂直度、端部孔位、整体高度及关键轮廓。对细长件还要在自由状态下复测平面和直线度，避免夹具补偿掩盖真实变形。首件全尺寸确认后记录装夹力、刀具编号和补偿值，批量中按固定频次抽检。
六、清洁包装与交付价值
医疗设备零件除了尺寸，还强调洁净与可追溯。加工完成后彻底去除孔口毛刺和侧壁锐边，用中性清洁方式清除切削液与铝屑，独立包装防止长件互相碰伤。交付文件可包含材料证明、首件报告和关键尺寸记录。通过对装夹、孔列、侧壁和检测基准的统一管理，本案例适用于实验室自动化、体外诊断设备和精密医疗检测机构的小批量及持续批量生产。
FAQ 常见问题
1. 细长导轨为什么容易翘曲？
毛坯残余应力、单侧去料和过大压紧力都会导致松夹回弹，需要对称加工、均匀支撑并安排中间释放。
2. 四孔阵列怎样保证孔距一致？
统一端面零点、同一装夹完成孔列，并用三坐标拟合孔中心，可同时检查局部孔距和总孔距。
3. 侧壁垂直度不稳定如何改善？
使用锋利刀具、降低径向切削量、增加根部支撑，并在自由状态下复测，避免装夹变形影响判断。
4. 沉孔深度为什么要单独复核？
沉孔深度直接决定螺钉头是否低于表面，刀具磨损和材料回弹都可能使深度发生变化。
5. 能否支持打样后继续批量生产？
可以。打样阶段会固化装夹、刀具、补偿和检验方案，后续批量按照同一工艺文件执行并保留追溯记录。
