一、零件背景：微杆后座用于医疗微动组件支撑定位

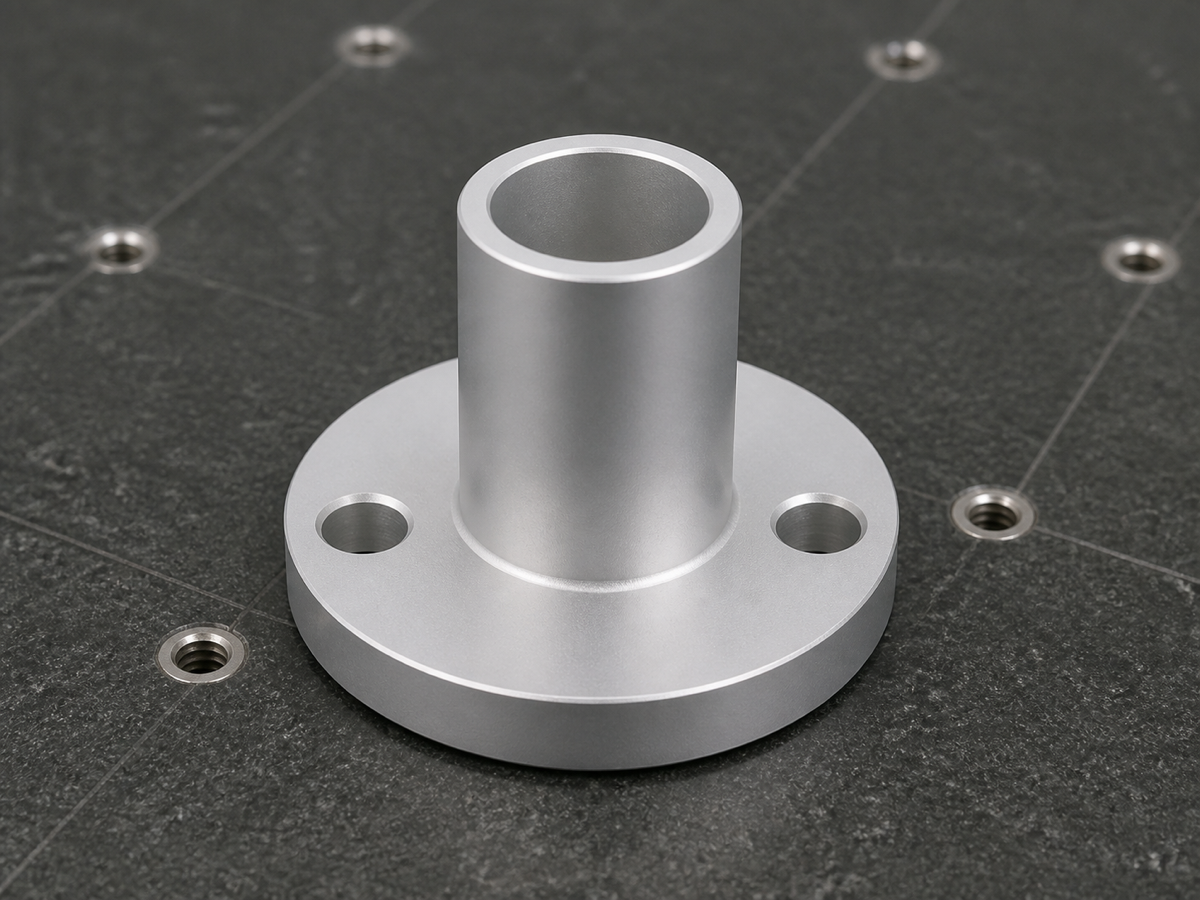

本案例选取一款医疗微创器械或小型检测设备中可使用的微杆后座零件。零件结构由圆形法兰底座、中心中空导向柱和两侧对称安装孔组成，整体尺寸小、孔位集中，适合用于微型推杆、导向杆、传感模块或末端执行机构的后端支撑。该类零件在医疗设备中通常不承担大载荷，但会直接影响微杆运动的同轴性、重复定位和装配稳定性。
从图纸结构看，中心导向孔是功能核心，两侧小孔负责与底板、支架或端部组件锁紧。法兰外圆提供装配支撑面，立柱与底座交界处需要平顺过渡，不能有明显毛刺和锐边。加工后还需进行去毛刺、尖角倒钝以及表面阳极氧化处理，因此加工精度和表面一致性要同时考虑。
二、加工难点：小孔、深孔和同轴关系同时受控
微杆后座看似是简单圆柱加法兰结构，实际加工重点集中在中心导向孔、外圆、端面和安装孔的相互关系。中心孔直径较小，孔壁长度相对较深，如果钻削、铰削或精镗过程不稳定，容易出现孔口偏摆、孔壁刀纹、孔径波动或内孔毛刺。微杆类机构一旦内孔不顺，装配后的杆件滑动阻力会增大，甚至造成局部卡滞。
两侧安装孔虽然尺寸更小，但会影响零件固定后的中心位置。若安装孔与中心孔、外圆基准之间的坐标关系偏移，微杆后座装到整机后就可能产生偏心。对于医疗微动机构来说，这类偏心有时不会在单件上明显暴露，却会在多件装配和长期运动中放大为异响、磨损或重复精度下降。
三、工艺方案：先稳基准，再精加工孔系与外形
莱图加加工此类铝合金微杆后座时，会先确认底面、外圆和中心孔的基准逻辑。通常先完成毛坯端面找平和外圆定位，再进行中心孔预加工，保留精加工余量；随后统一加工法兰外圆、底面、立柱外圆和两侧安装孔。对于中心导向孔，可根据图纸精度要求选择钻、扩、铰或精镗组合，重点保证孔径稳定、孔壁光洁和孔轴线一致。
零件尺寸小，装夹时需要避免过度压紧造成底座变形。刀具路径应减少不必要的热量堆积，端面和外圆精加工尽量在同一基准下完成。两侧安装孔加工后，孔口需要轻倒角，既去除锐边，又不能破坏装配面。中心孔内壁和立柱上口也要重点清理毛刺，避免细小毛刺进入医疗微动组件。
四、表面处理：阳极氧化前后都要关注边缘质量
该零件图纸要求表面阳极氧化处理，适合提升铝合金零件的耐磨性、耐腐蚀性和外观一致性。阳极氧化前，零件必须完成充分去毛刺和清洗，尤其是中心孔、两侧小孔、底部法兰边缘和立柱根部过渡处。若毛刺残留进入表面处理环节，后续不仅影响外观，也可能造成装配刮擦或颗粒脱落风险。
阳极氧化后的尺寸变化虽然通常较小，但对小孔类零件仍需提前评估。莱图加会根据孔径配合要求，在加工阶段考虑表面处理后的实际装配状态。对医疗设备客户而言，阳极氧化不只是外观处理，更关系到零件清洁、防护和长期使用稳定性。
五、三坐标检测：把孔位、端面和同轴度形成闭环

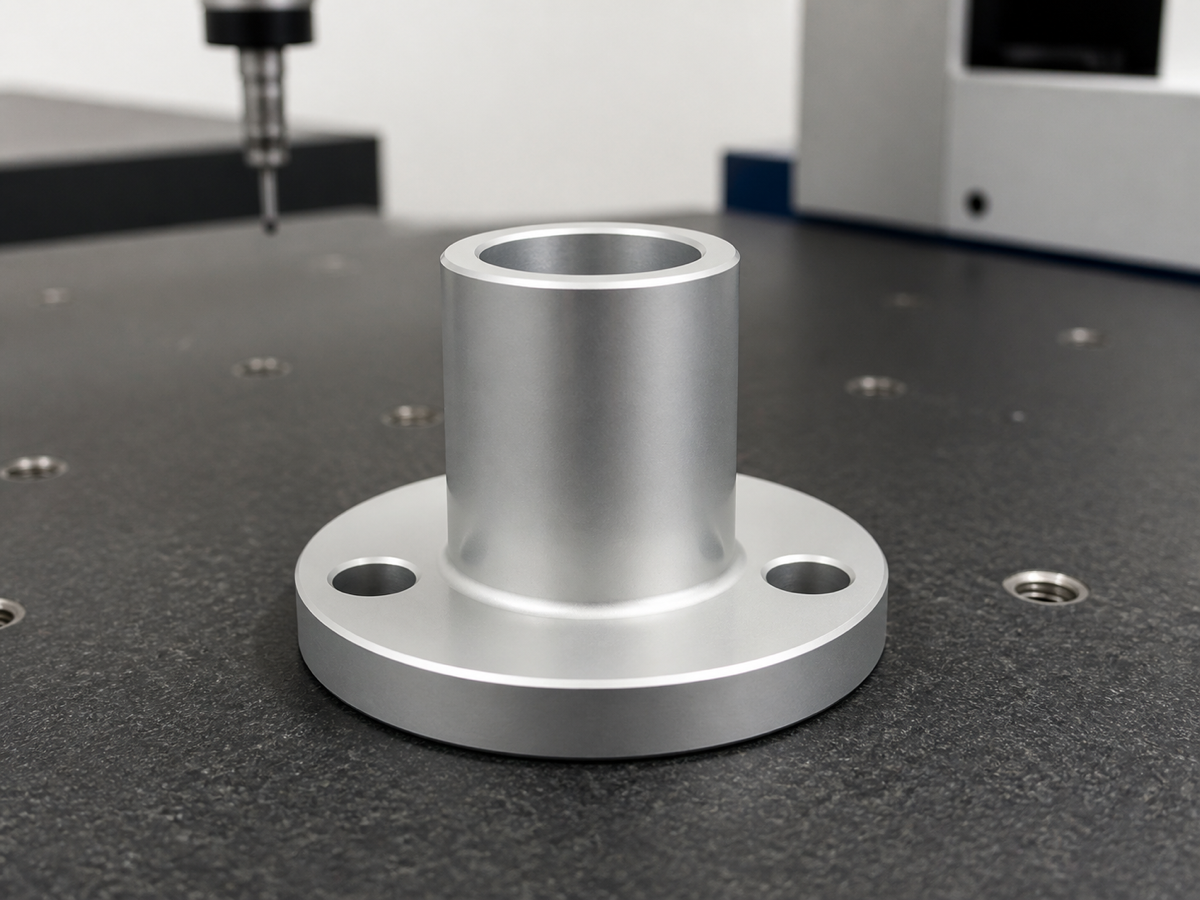

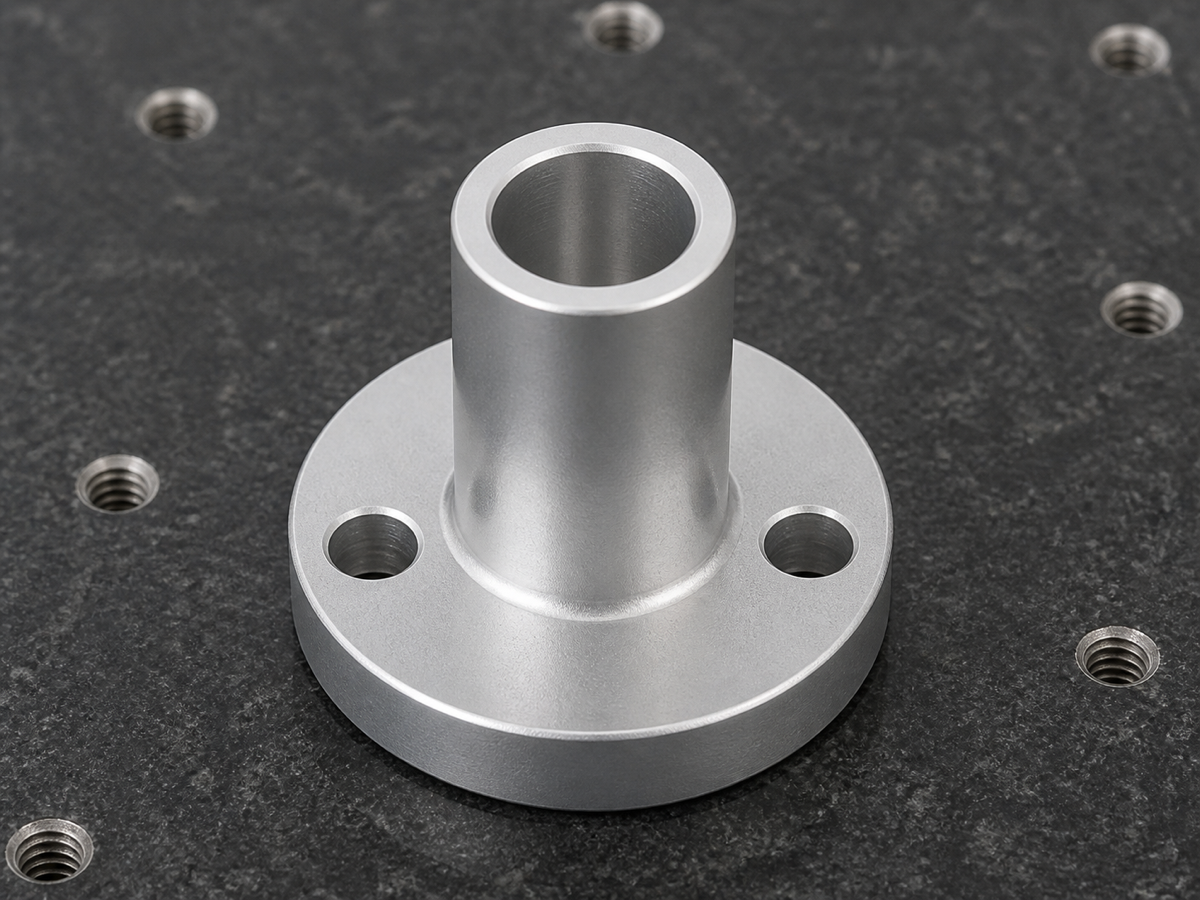

加工完成后，莱图加会在三坐标检测台上对微杆后座进行复核。检测重点包括法兰外圆、中心导向孔、立柱外圆、两侧安装孔位置、底面平面度、端面高度以及孔轴线与外圆基准的关系。对于微杆后座这类支撑件，不能只看单个尺寸是否合格，更要看中心孔与安装孔、底面和外圆之间是否形成稳定装配基准。
本案例体现了医疗精密零件加工的典型特点：结构小、功能集中、边缘要求高、表面处理与尺寸控制相互影响。莱图加通过图纸评审、基准规划、孔系精加工、去毛刺、阳极氧化前清洁和三坐标检测，帮助客户获得适合医疗微动机构装配的小型支撑定位零件。
FAQ：医疗微杆后座加工常见问题
1. 微杆后座加工最关键的尺寸是什么？
通常是中心导向孔、外圆基准和两侧安装孔的位置关系，它们决定微杆装配后的同轴性和运动顺畅度。
2. 中心小孔为什么容易影响装配手感？
中心孔若孔径波动、孔壁粗糙或孔口有毛刺，微杆滑动时会产生阻力，影响重复运动和装配稳定性。
3. 铝合金微型零件阳极氧化前要注意什么？
需要先完成去毛刺、倒钝和清洁，尤其是内孔、安装孔和法兰边缘，避免处理后残留锐边或颗粒。
4. 两侧安装孔如何保证位置一致？
建议在统一基准下完成孔系加工，并通过三坐标检测确认安装孔与中心孔、外圆和底面的坐标关系。
5. 小批量医疗零件是否需要三坐标检测？
建议进行首件和关键尺寸抽检，尤其是孔位、同轴度、端面高度和平面度，以减少后续装配调试风险。
