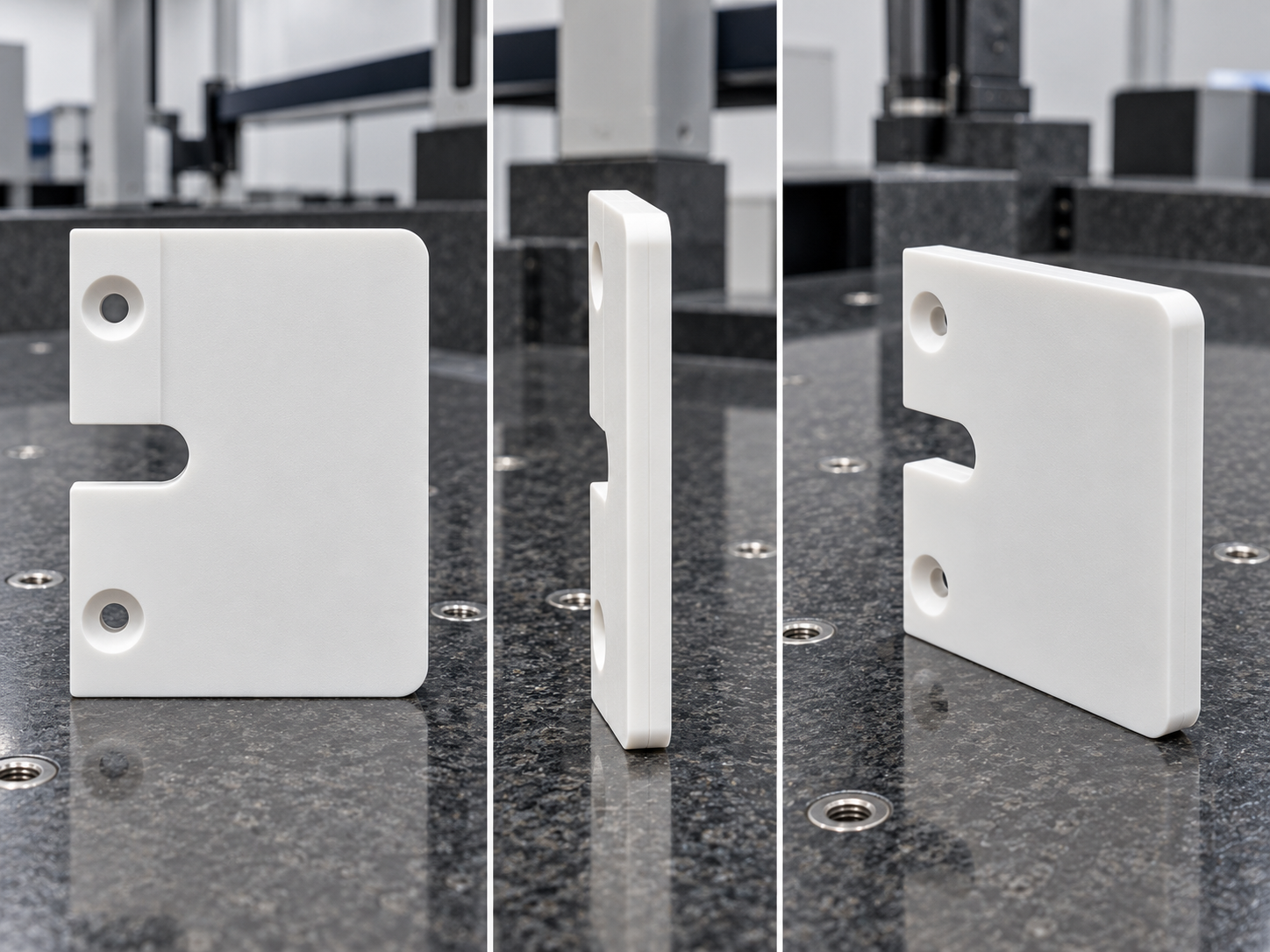

在医疗检测设备、样本分析模块和小型精密机构中，安装板看似结构简单，却经常承担定位、连接、避让和保护等多重作用。本案例所用零件来自CKS53-009图纸，主体为铝合金小型板件，包含双沉孔、侧向U形避空及圆角外轮廓。加工目标不是单独追求某一个尺寸，而是在批量生产中同时保证孔位、沉孔深度、开口轮廓、平面状态和外观一致性，使零件能够在设备内部顺利装配，并为后续调试与维护提供稳定基准。
一、零件功能与装配基准分析
该类避空安装板常用于固定传感器、微型驱动组件、检测治具或防护件。两个沉孔用于紧固并让螺钉头低于表面，侧向开口用于避让线束、管路或相邻结构。工艺设计首先确定装配面为主要基准，以长边和端面建立方向基准，再统一控制孔系和开口的位置。这样可以避免多次翻面后基准漂移，也能让三坐标检测结果与实际装配状态保持一致。
二、双沉孔加工与孔口质量控制
沉孔既影响紧固可靠性，也直接关系到装配面的平整度。加工时先用短刃定心刀建立孔位，再完成通孔和沉孔，采用同一坐标系减少二次定位误差。对于薄板零件，刀具切入过快容易造成孔口翻边，夹持过紧又可能引起局部变形，因此需要控制进给、分层切削和支撑面积。完成后重点检查孔径、孔距、沉孔直径、有效深度及两孔的一致性，并确认螺钉头不会高出基准面。
三、U形避空与外轮廓精加工
侧向U形开口兼具避让和定位功能，开口宽度、底部圆角与相邻端面的距离都会影响装配。粗加工阶段保留均匀余量，精加工时使用小直径硬质合金立铣刀连续走刀，降低接刀痕和局部过切风险。右侧圆角与外轮廓尽量在同一次装夹中完成，保证轮廓衔接顺畅。所有锐边进行轻微倒钝，既避免装配时划伤线束，也便于清洁维护，但倒角不得扩大到影响有效定位面。
四、平面状态、表面与清洁要求
医疗设备内部零件通常要求表面洁净、无明显刀纹、压伤和毛刺。铝合金薄板在去除材料后可能释放残余应力，因此采用均匀装夹、对称走刀和小切深精加工，并在松夹后复测平面。若后续进行氧化处理，还需预留表面膜层对孔配合和外观颜色的影响。加工完成后使用无纺布和中性清洁剂去除切削液残留，孔内不得留有碎屑，包装时用独立隔层防止零件相互碰撞。
五、三坐标检测与交付控制
检测以实际装配面建立平面基准，以长边确定方向，再用端面完成坐标原点。三坐标测量覆盖两孔中心距、沉孔直径与同轴度、U形开口宽度、轮廓位置和关键边距；厚度、倒角和外观则配合常规量具及目视检查。首件确认后固化装夹位置、刀具寿命和补偿值，批量过程中抽检关键尺寸，末件复核可及时发现刀具磨损或热漂移。最终随货提供检验记录和材料追溯信息，便于客户入厂确认。
六、加工结果与应用价值
通过统一基准、同装夹完成关键特征以及首件与末件闭环检测，本案例能够兼顾结构精度、装配稳定性和外观洁净度。零件适用于医疗检测设备、实验室自动化模块、便携式检测仪器及相关精密治具。对于类似小型铝合金板件，莱图加可根据图纸、样件和装配要求制定工艺，支持打样、小批量和持续批量交付。
FAQ 常见问题
1. 为什么沉孔必须和通孔尽量一次装夹完成？
一次装夹可减少坐标转换误差，使沉孔与通孔保持更好的同轴度，螺钉装配后受力也更均匀。
2. 薄板加工如何减少变形？
采用大面积支撑、均匀压紧、小切深和对称走刀，并在松夹后复测平面，必要时安排去应力和二次精加工。
3. U形开口为什么需要控制底部圆角？
底部圆角既影响相邻部件的避让空间，也关系到应力集中和刀具可达性，应结合装配间隙和刀具半径确定。
4. 表面处理前需要注意哪些尺寸？
需要关注孔径、沉孔深度、配合面和接地位置，提前评估氧化膜层对尺寸与导电要求的影响。
5. 小批量订单如何保证一致性？
通过固定装夹、刀具寿命管理、首件全检、过程抽检和末件复核，确保每批零件都使用同一基准和检验方法。
