一、零件背景：张紧支座影响医疗设备传动模组稳定性

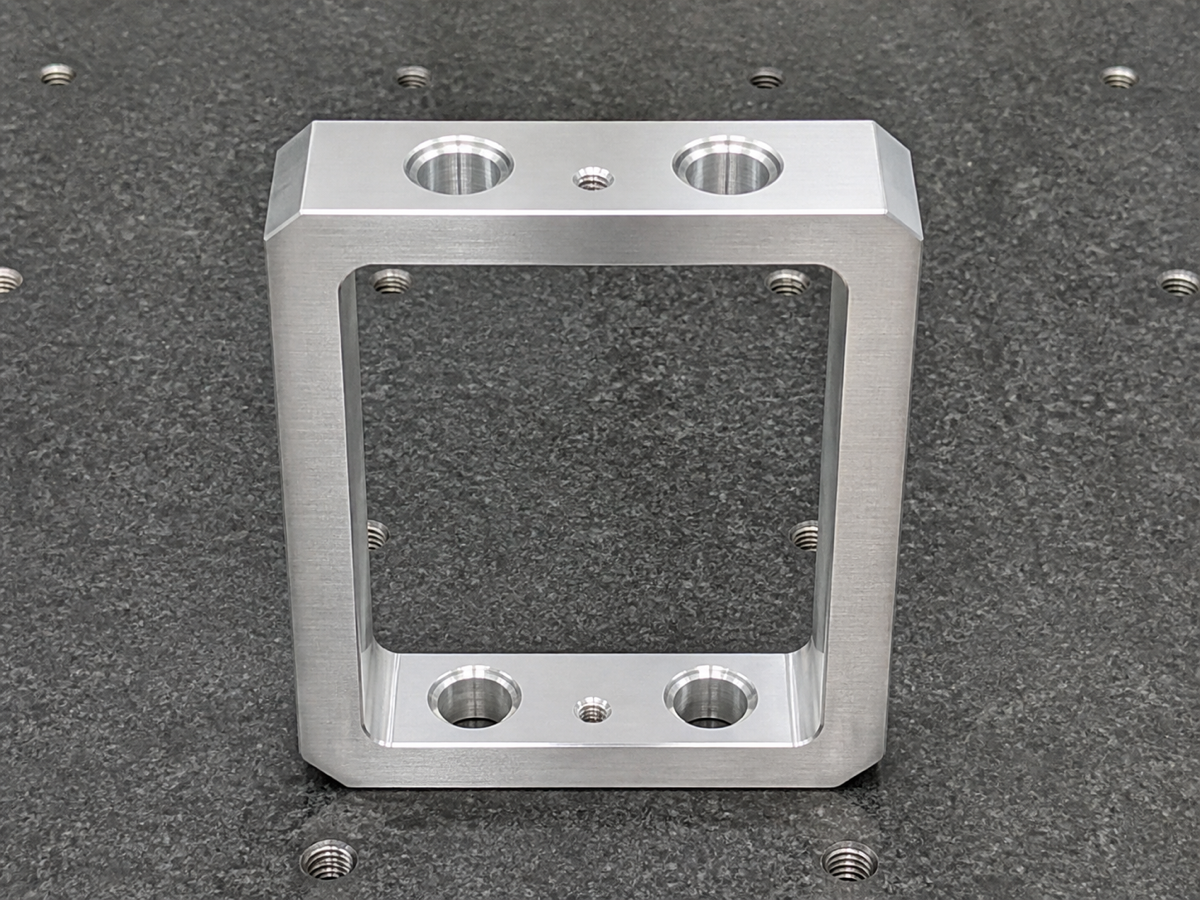

本案例选取一款用于医疗检测设备内部张紧模组的A5052铝合金支座。该零件外形紧凑，主体呈框架结构，中部带有较大的圆角矩形通窗，上下两侧分布安装孔，中心区域还有小规格螺纹孔位。它通常用于承托同步带、导向轮、微型传动组件或调节机构，在设备运行中承担定位、支撑和张紧力传递作用。对于医疗设备而言，这类支座尺寸不大，却会影响运动模组的平行度、张紧一致性和长期运行噪音。
从图纸特征看，零件既有框架内腔，又有上下安装面和多处孔系，属于典型的小型功能支架。莱图加在评审此类医疗零件时，会先确认装配基准、孔位功能、内腔避让区域和表面保护要求，再决定加工顺序。若只把它当作普通铝块铣削，很容易出现孔位关系偏移、内腔边缘毛刺、壁厚变形或装配面压伤等问题。
二、加工难点：内腔窗口、孔位关系与薄壁刚性要同时控制
A5052铝合金切削性能好，但该张紧支座中间开窗较大，材料去除后两侧壁和上下桥位的刚性会明显下降。若粗加工时一次性去料过多，内腔边缘可能产生振纹，局部壁厚也可能受夹紧力影响出现轻微变形。张紧机构对孔距和安装面相对位置较敏感，孔位误差会直接反映到皮带张紧、滚轮偏摆或滑动调节手感上。
另一个重点是孔口、窗口和倒角边缘质量。医疗设备内部常有线束、塑胶护罩、传感器和精密运动件，零件毛刺会划伤相邻部件，也会影响后续清洁和装配安全。尤其是小规格M3螺纹孔，若孔口毛刺或底孔残屑没有处理干净，螺钉锁付时会产生假紧、滑牙或扭矩不稳定。因此，该类支座的加工不能只看外形尺寸，还要把孔口、螺纹和内腔边缘作为质量控制点。
三、工艺方案：先建立稳定基准，再加工内腔和孔群
莱图加加工类似医疗张紧支座时，通常会先完成毛坯基准面处理，保证零件有可靠的装夹定位面。粗加工阶段先释放主要余量，内腔窗口保留适当精加工余量，避免因刚性变化导致最终尺寸漂移。精加工阶段再统一完成内腔轮廓、上下孔系和局部螺纹孔，使关键特征尽量处于同一坐标基准下加工，减少多次装夹带来的累积误差。
在刀具与参数选择上，内腔圆角位置需要兼顾刀具半径、排屑和表面质量；孔加工则要区分定位孔、安装孔和螺纹底孔。孔口倒角不宜过大，否则会影响装配贴合；倒角不足又容易留下锋边。A5052表面较容易产生划伤，装夹时需要配合软垫、合理压紧点和清洁的工作台面，避免加工完成后因外观问题返工。对于后续需要阳极氧化或清洗包装的零件，前加工阶段的表面保护尤其关键。
四、三坐标检测：确认孔系、内腔和装配面的真实关系

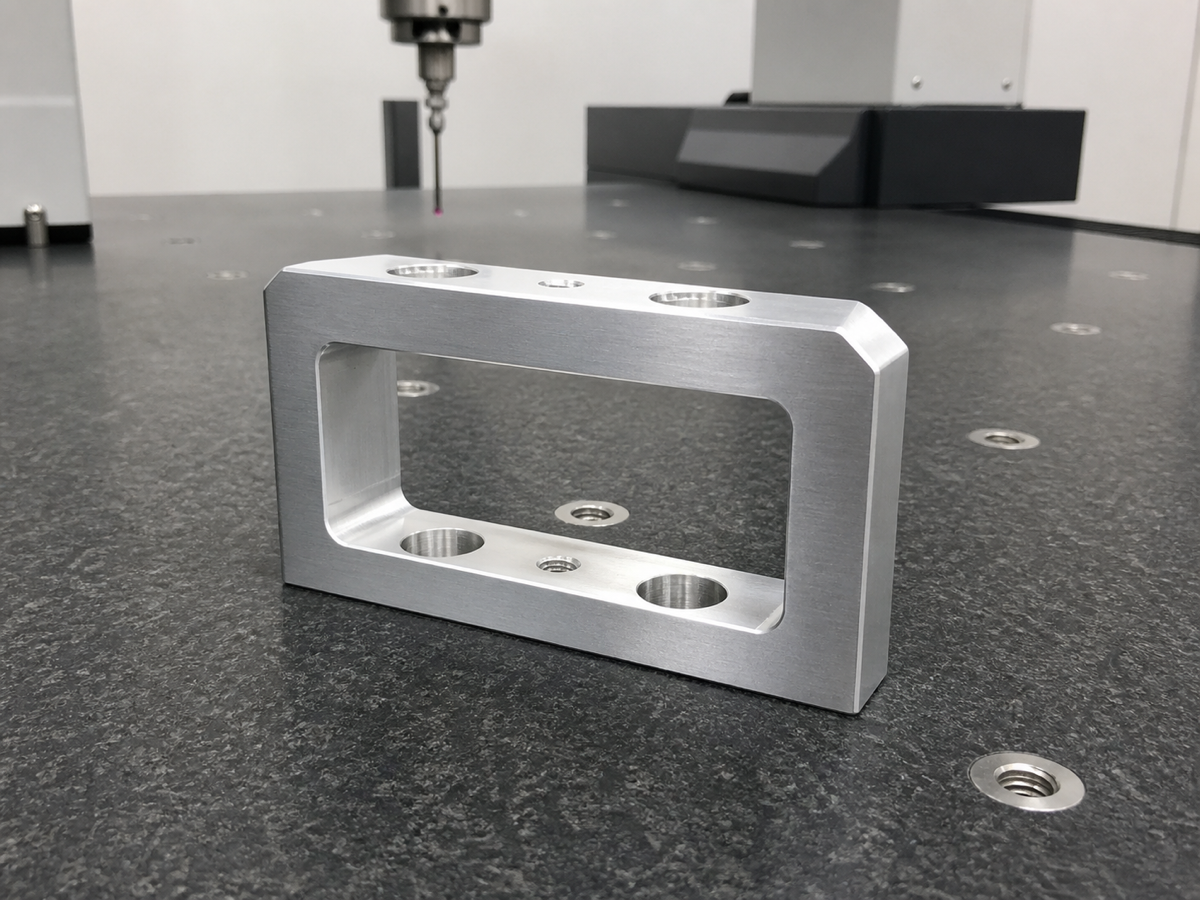

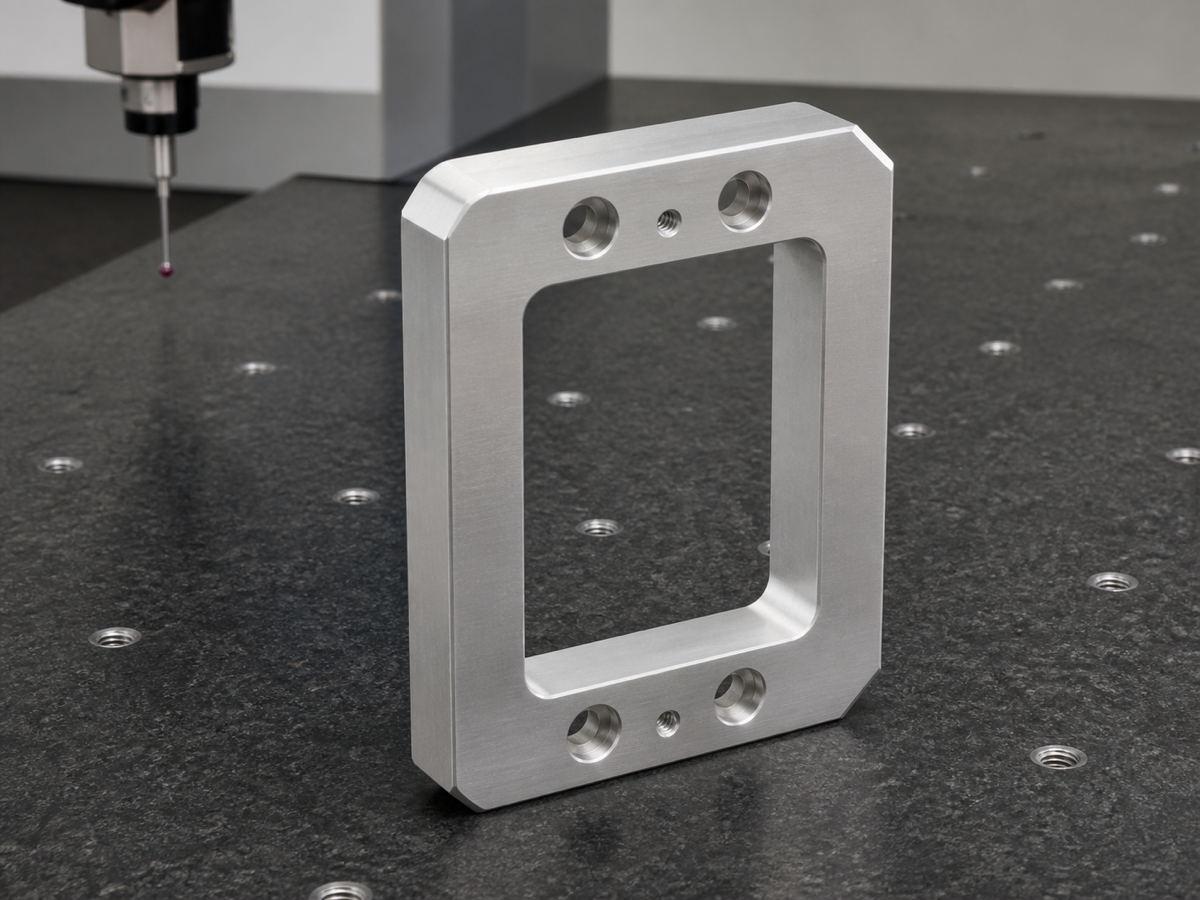

这类张紧支座的检测重点，是确认孔位、内腔窗口和装配面是否在同一功能坐标关系内。莱图加会结合三坐标检测台，先建立零件基准，再检测上下安装孔位置、中心螺纹孔位置、窗口轮廓尺寸、主要平面关系和外形边界。检测结果不仅用于判断单件是否合格，也能帮助确认加工方案是否稳定，尤其适合医疗设备打样、小批量试产和结构验证阶段。
如果检测中发现孔位存在方向性偏差，需要回看基准找正、刀具补偿和夹具受力；如果内腔尺寸波动较大，则要检查粗精加工留量、刀具磨损和切削振动。通过这种闭环控制，可以让小型框架支座在批量中保持更稳定的一致性，减少客户装机调试时间。
五、案例小结：小型框架支座也要按功能件管理
本案例中的A5052医疗设备张紧支座，尺寸并不夸张，但它连接了支撑、调节、张紧和定位等多项功能。莱图加在加工此类零件时，会从图纸评审、基准规划、分阶段去料、孔系加工、去毛刺、清洁包装和三坐标检测建立完整流程。对于医疗设备结构件来说，好的零件不是只把外形做出来，而是让装配更顺、调节更稳、运行更安静，并在多批次供货中保持一致。
FAQ：医疗设备张紧支座加工常见问题
1. A5052张紧支座加工最容易出现什么问题？
常见问题包括内腔边缘毛刺、薄壁区域变形、孔位关系偏差、螺纹孔残屑和表面划伤。需要从装夹、刀路和检测三个环节一起控制。
2. 大矩形内腔为什么容易影响零件变形？
中部开窗会削弱框架刚性，材料去除后夹紧力和切削力更容易影响局部壁厚与轮廓尺寸，因此粗精加工留量和装夹支撑很关键。
3. M3螺纹孔和安装孔如何保证位置？
应在统一基准下加工孔群，先确认基准面和基准边，再进行钻孔、攻牙和孔口倒角，必要时通过三坐标复核孔距和相对位置。
4. 去毛刺为什么是医疗设备支架的重点？
毛刺可能划伤线束、塑胶件或运动组件，也会影响清洁度和装配安全。医疗设备结构件通常要求孔口、窗口和边角都干净顺滑。
5. 这类张紧支座适合用哪些检测方式？
常规尺寸可用卡尺、针规和螺纹规确认，关键孔系、窗口轮廓和装配面关系建议使用三坐标检测，首件阶段尤其适合建立检测记录。
