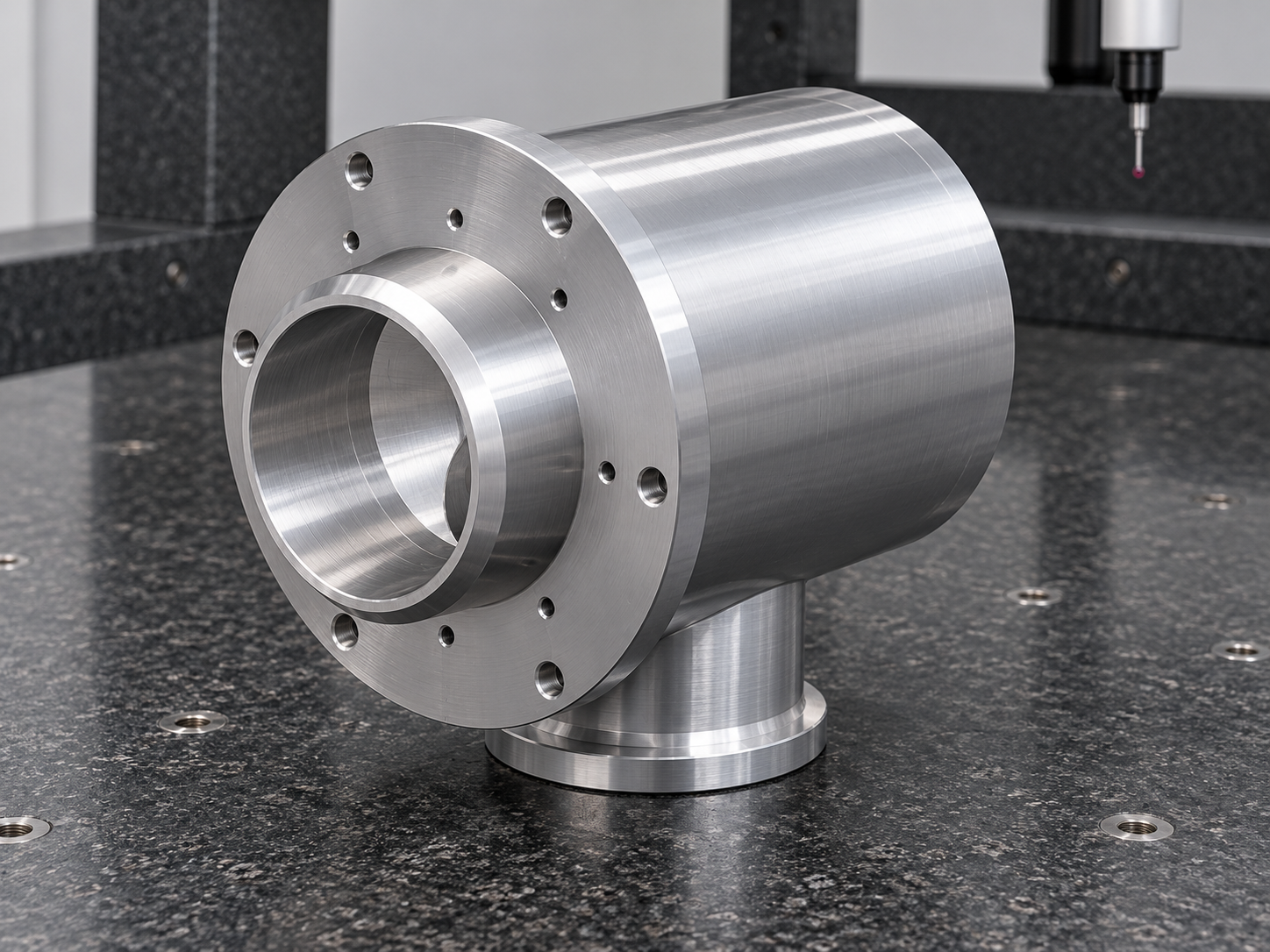

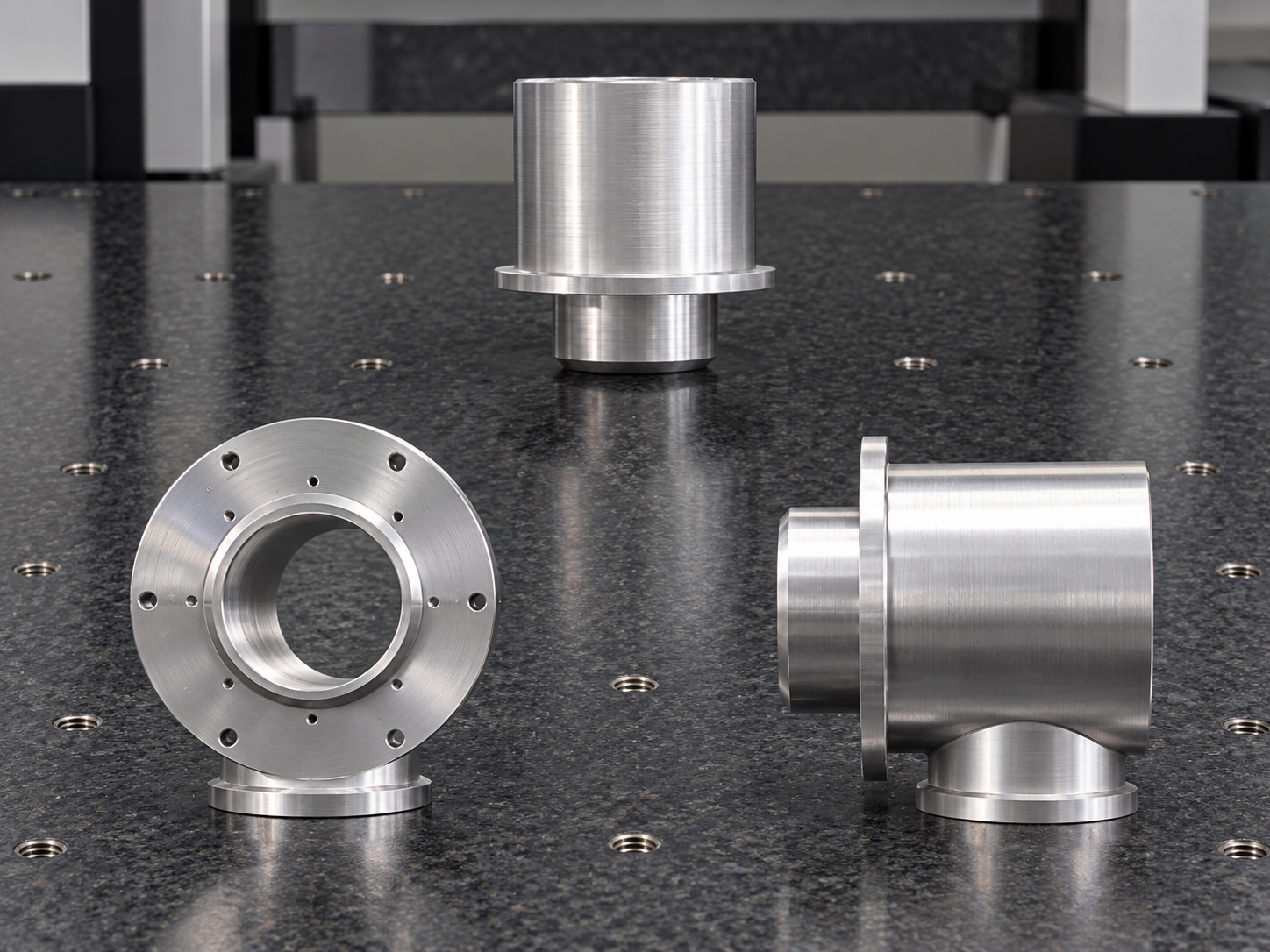

医疗检测设备中的旋转支撑件，往往同时承担轴承定位、传动连接和模块固定功能。法兰轴承套具有中空筒体、前端法兰、环形凸台、多圈安装孔和下方支撑结构，内孔与端面共同决定旋转部件的定位状态。加工时需要统筹筒体刚性、法兰贴合和支撑面位置，通过统一基准、分阶段去料和关联检测，提高装配稳定性与批次一致性。
一、从装配关系确定加工基准
内孔承担轴承或配套套件的定位，法兰端面决定轴向贴合，支撑底面则连接设备框架。这些特征之间的关系，比单独一个外径更能决定装配稳定性。工艺评审先区分定位面与普通避让面，明确主轴线、轴向基准和安装方向，再把孔系位置统一到同一坐标体系。孔的加工要求需要结合正式技术条件确认，孔型、配合公差和检验基准应在加工前统一。
二、中空筒体粗精加工与装夹规划
中空结构去料量较大，薄弱区域容易随夹紧力改变形状。加工可先处理毛坯端面与定位外圆，粗加工内孔后保留均匀余量，再根据材料状态安排中间释放和精加工。装夹宜选用贴合曲面的软爪、辅助支撑或专用定位夹具，避免直接压迫法兰孔口。筒体与下方支撑过渡区需要兼顾刀具可达性和刚性，防止接刀台阶影响装配或清洁。
三、法兰孔系与同轴关系控制
前端法兰上分布多圈孔位，既要检查孔中心的位置，也要检查孔系与内孔轴线的相对关系。优先在内孔和端面基准稳定后加工孔群，定心、钻削和倒角使用统一零点，必要时通过定位销或精密芯轴辅助转序。法兰环形凸台精加工时保持切削连续，避免端面局部凸起。内孔应结合实际轴承配合方案控制尺寸与圆柱形状，不宜把常见轴承代号直接当作完整制造规范。
四、三坐标检测与装配验证
检测首先以内孔拟合轴线，再用法兰端面建立轴向基准，最后检查支撑安装面和孔系方向。三坐标可复核安装孔位置、法兰平面关系及支撑面的空间位置，内孔尺寸和形状还需结合内径量具或圆度检测方法。关键配合件应在温度稳定、夹持力解除后测量。首件阶段可用经确认的轴承或装配检具验证贴合、装入阻力和轴向位置，不能仅凭三视图判断装配合格。
五、表面保护、清洁与交付记录
医疗设备内部结构件需要控制残屑、毛刺和磕碰，尤其是孔口、内孔台阶与支撑过渡区。清洁方式应与选定材料和后处理工艺相容，清洁后检查盲区是否滞留碎屑，关键配合面采用独立防护包装。试制时记录毛坯批次、装夹方式、刀具状态和检验结果，批量生产按首件、过程抽检及末件复核执行。该类工艺思路适用于医疗检测转台、实验室自动化和精密传动模组的轴承支撑件。
打样转入批量前，还应评审设备运行温度、轴承装入方式、润滑或密封接口，以及维护时的拆装空间。这些条件会影响内孔余量、边缘形状和表面要求。若试装发现旋转阻力异常，应先区分轴承配合、孔形误差和端面压紧问题，再调整工艺，避免仅靠扩大内孔解决。确认后的图纸版本、二维标注和检验程序应保持一致，后续变更也要同步到现场与检验岗位。
