一、零件背景：黄铜张紧支座承担小型传动调节功能

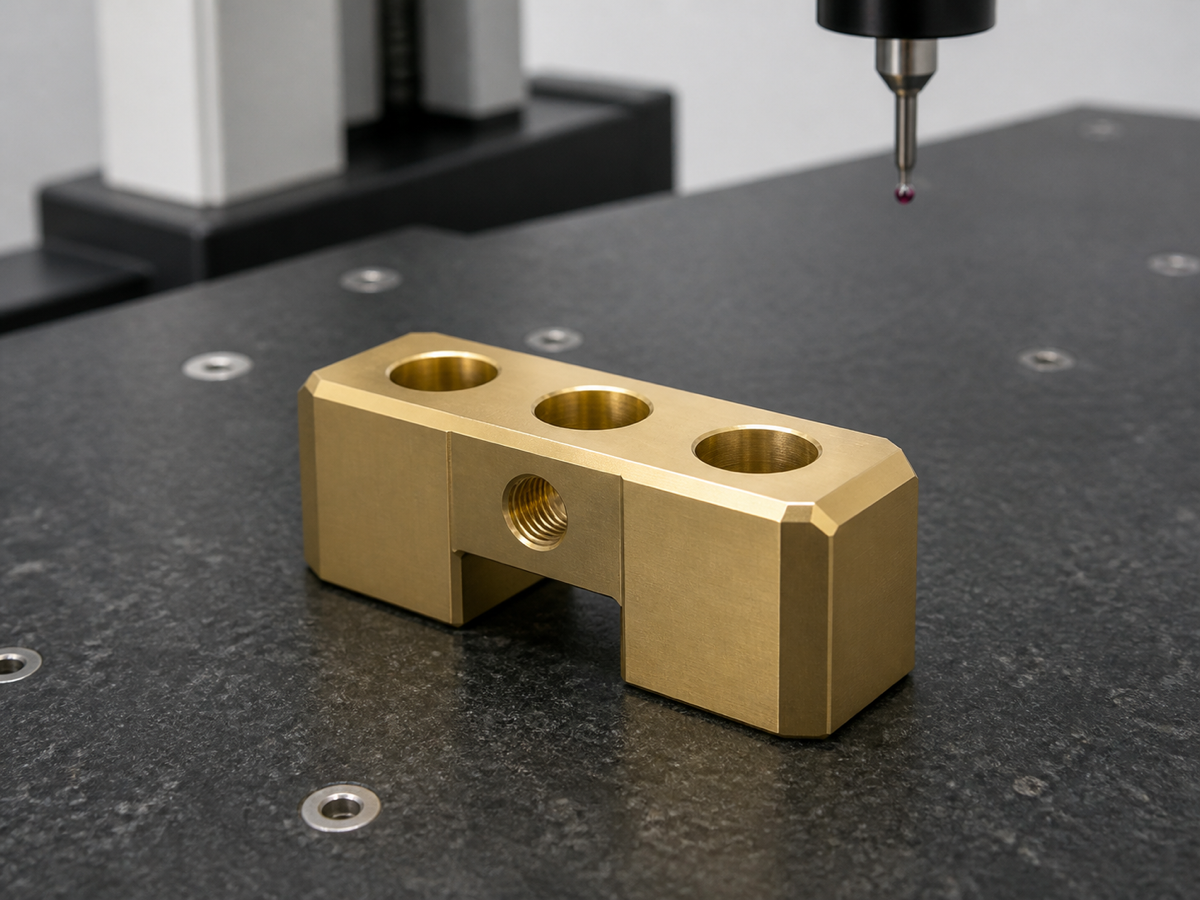

本案例选取一款用于医疗检测设备内部微型传动机构的黄铜张紧支座B。图纸显示，该零件为小尺寸块状支架，顶部沿长度方向分布多个圆孔，侧面设置M5通孔，局部带有台阶、开槽和倒角结构。它通常用于固定张紧轮、导向轴、调节螺钉或小型压紧组件，帮助设备在长期运行中保持稳定的皮带张力、导向位置和机构重复性。
医疗设备中的支座类零件往往尺寸不大，却承担着关键装配关系。尤其是采样、分液、检测或试剂传输模块，内部空间紧凑，运动行程短，孔位偏差、螺纹垂直度或槽位毛刺都会影响装配手感和运行稳定性。莱图加在评审此类零件时，会先确认材料、装夹基准、功能孔位和后续检测方式，再规划加工顺序，而不是简单按外形轮廓一次铣完。
二、加工难点：M5侧孔、顶部孔距和开槽区域互相影响
该黄铜张紧支座的加工难点集中在三个方面。第一是顶部孔系的孔距和孔径一致性。顶部多个圆孔可能用于安装轴套、销轴或调节件，孔距误差会直接改变张紧机构的装配位置。第二是侧向M5通孔加工，螺纹孔需要保证轴线位置、孔口倒角和螺纹有效深度，避免锁付时出现偏紧、咬牙或扭矩不稳定。第三是下方开槽结构，槽壁较薄，若装夹受力不均，精加工后容易出现局部变形或槽口毛刺。
黄铜材料具有良好的切削性能和耐磨性，也适合部分需要低摩擦、稳定接触或导向配合的机构。但黄铜加工时若刀具不锋利、排屑不顺或进给参数不合适，孔口容易形成翻边，槽底也可能留下细小毛刺。医疗设备零件对清洁度和装配安全更敏感，因此加工过程不能只追求效率，还要兼顾孔壁光洁度、倒角均匀性和表面保护。
三、工艺方案：先稳基准，再分步完成孔、槽和螺纹
莱图加加工类似黄铜张紧支座时，会先加工基准面和基准边，让零件在后续工序中有稳定的定位依据。粗加工阶段主要完成外形和开槽余量释放，保留关键孔位和槽壁精加工余量。精加工阶段再以统一坐标加工顶部孔系、侧向螺纹孔和开槽轮廓，使孔、槽、端面之间的相对关系保持一致。
对顶部孔加工，需根据孔的功能选择钻、扩、铰或精镗方案；对M5通孔，底孔、攻牙和孔口倒角要连续控制，避免螺纹入口处产生毛刺。对开槽区域，则要控制刀具伸出长度和切削振动，必要时采用小余量多刀路精修。零件完成后还需进行全边去毛刺，尤其关注孔口、槽口、倒角交界和内角位置，避免微小毛刺进入医疗设备装配链。
四、三坐标检测：确认孔系、侧孔和槽位的装配关系

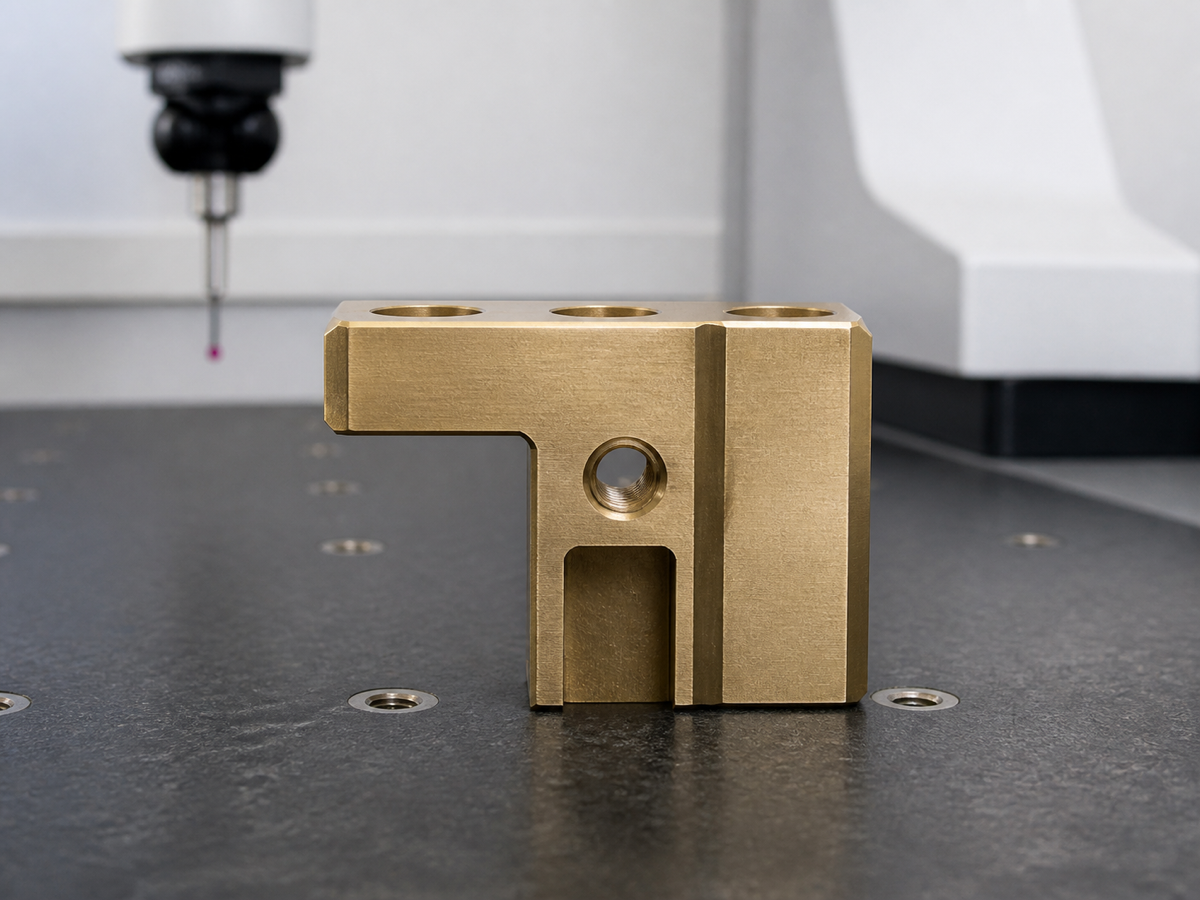

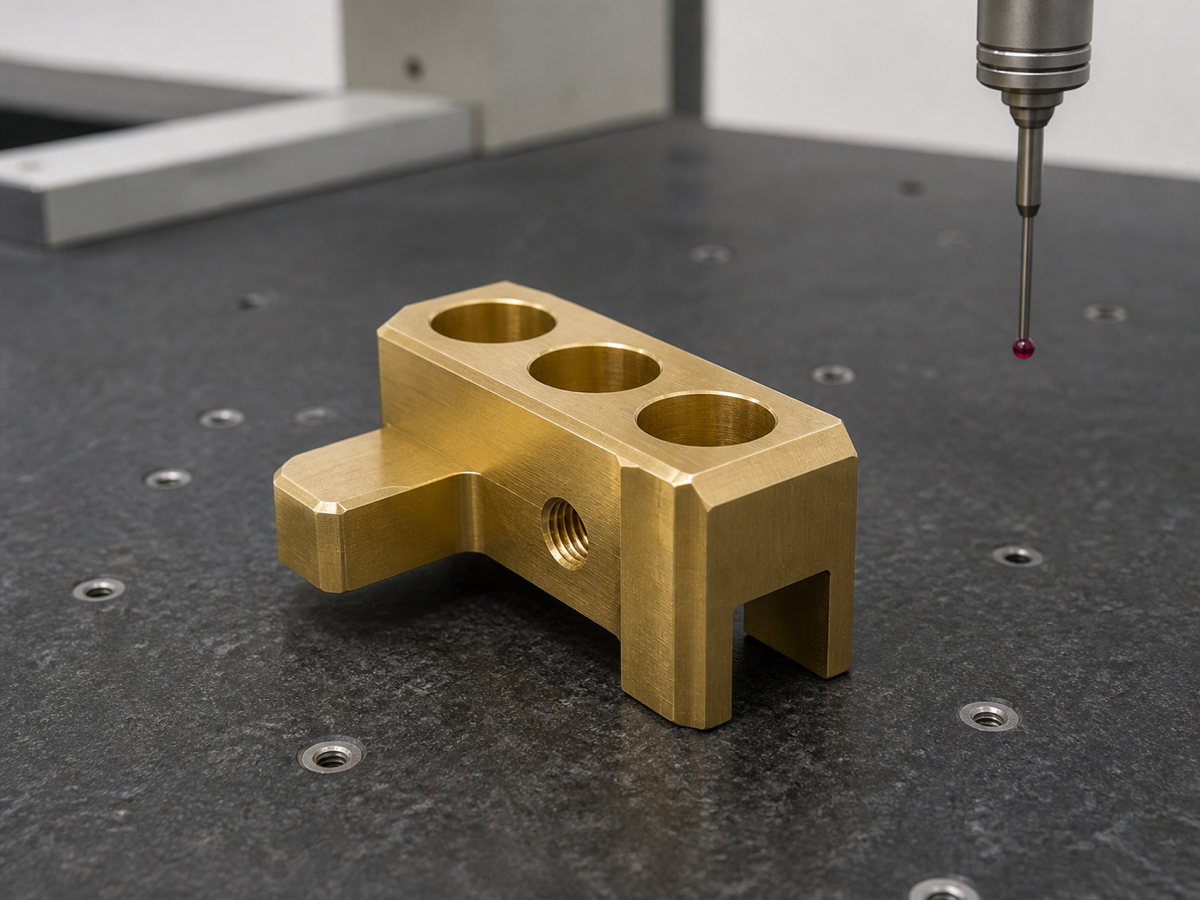

这类张紧支座的检测不能只看单个尺寸是否合格，更要确认功能特征之间的空间关系。莱图加会结合三坐标检测台，建立零件基准后检测顶部孔系中心距、侧向M5孔位置、槽口宽度、主要端面和平行度关系。对于医疗设备小批量试产零件，首件检测数据能够帮助客户判断结构设计是否便于装配，也能让后续批量加工更快稳定。
若检测中发现顶部孔距与侧孔位置存在偏差，需要追溯装夹方向、找正基准和刀具补偿；若槽口尺寸波动，则要检查刀具磨损、夹紧支撑和精加工余量。通过加工与检测闭环，可以降低客户装配调试时间，让张紧机构在设备运行中保持更好的重复性。
五、案例小结：小型黄铜支座要按精密功能件管理
本案例中的医疗设备黄铜张紧支座B，体现了小型精密结构件的典型要求：外形简单但功能集中，孔位、螺纹、槽位、倒角和表面状态都要稳定。莱图加在加工此类零件时，会从图纸评审、基准规划、孔槽加工、螺纹控制、去毛刺、清洁包装和三坐标检测建立完整流程。对于医疗设备制造企业来说，这类支座加工得越稳定，后续机构装配越顺畅，整机调试时间也越可控。
FAQ：医疗设备黄铜张紧支座加工常见问题
1. 黄铜张紧支座适合医疗设备哪些位置？
常用于小型传动、导向、张紧、限位和调节机构，适合需要稳定接触、较好耐磨性和可靠螺纹锁付的位置。
2. M5侧向通孔加工要注意什么？
需要控制底孔位置、攻牙垂直度、有效螺纹深度和孔口倒角，并清理孔内残屑，避免装配时出现卡牙或假紧。
3. 顶部多个孔位如何保证一致性？
应以统一基准加工孔系，减少重复装夹；关键孔可通过铰孔、精镗或三坐标检测确认中心距和孔位关系。
4. 黄铜零件为什么也要重点去毛刺？
黄铜孔口和槽口容易形成细小翻边，毛刺会影响清洁度、装配安全和螺钉锁付稳定性，医疗设备零件尤其需要边缘干净。
5. 这类支座打样时需要做三坐标检测吗？
建议对关键孔系、侧孔位置、槽位和装配面关系进行三坐标检测。首件数据有助于发现工艺偏差，也方便后续批量复现。
