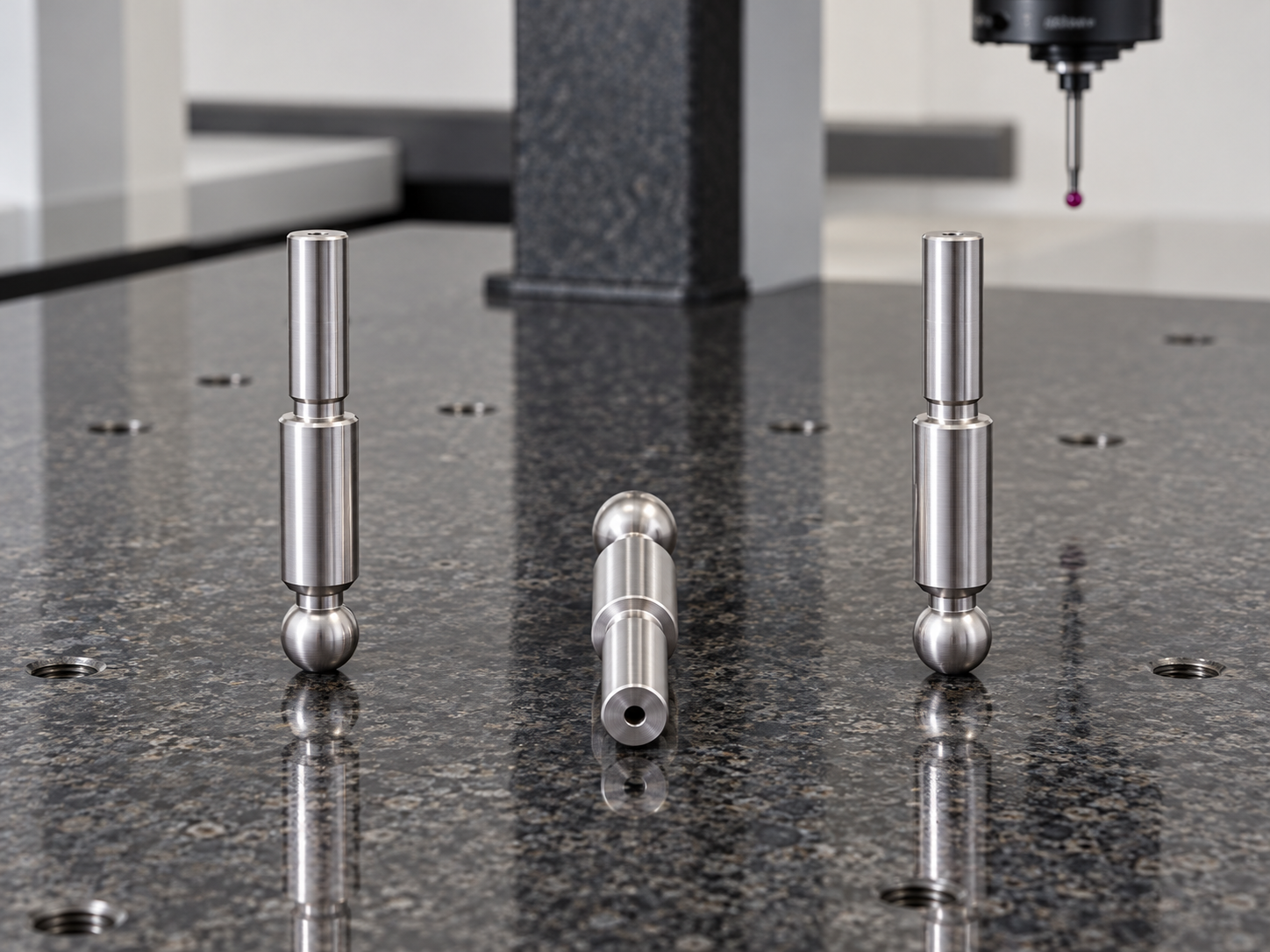

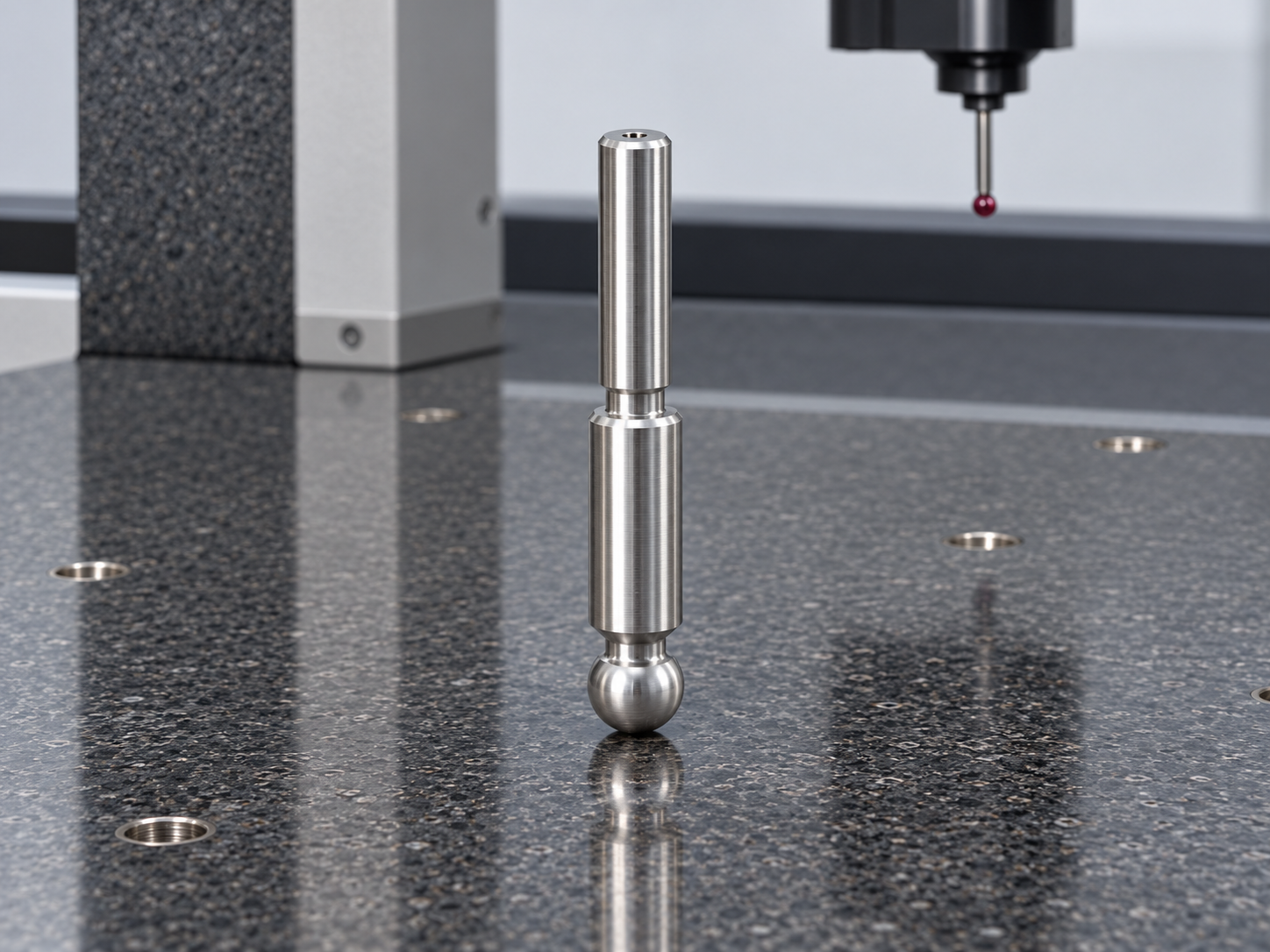

医疗设备的支撑、定位和微调机构，常用球头调节杆传递位置变化并适应接触角度。零件主体由多段阶梯外圆组成，中间带缩颈过渡，一端为球头，另一端设有小孔。细长杆体对夹持和切削力较敏感，球面与轴线关系又会影响调节手感。加工中需要同时考虑直线状态、台阶尺寸、球面轮廓及边缘质量，避免只关注外径而忽视整体装配表现。
一、从受力与连接关系明确基准
阶梯外圆可能分别承担导向、连接或避让功能，球头通常与配套接触件形成可调角度关系。评审时先确认各段有效长度、接触部位和端部连接方式，再决定定位与检测基准。不能从局部孔形直接推定螺纹，也不应把缩颈当作普通装饰槽处理。采用统一回转轴线关联各段外圆与球头，有助于避免转序后出现偏心，端面位置则用于控制装配高度和调节行程。
二、细长阶梯杆的装夹与粗精加工
细长件容易在切削力作用下产生让刀、振动和弯曲，夹紧过重也可能损伤外圆。工艺可采用合理的夹持长度，结合顶尖或辅助支撑提高稳定性，但支撑位置应避开薄弱缩颈和最终接触面。粗加工分段均匀去料，关键外圆保留精加工余量，精加工时使用锋利刀具与稳定进给。每次更换支撑后复核找正，避免夹具把已有弯曲暂时压直而掩盖真实状态。
三、球面与缩颈过渡精加工
球头加工需要连续控制轮廓，尤其要关注球面与短颈连接处的光顺性。刀尖半径、补偿方式和进退刀位置均会影响最终表面，不能用局部抛光替代轮廓精度控制。缩颈位置应避免急剧接刀和过切，倒角与圆角按有效接触范围安排。若球头用于摆动连接，还应结合配套件检查接触区域与活动空间，确保表面处理或去毛刺不会改变关键轮廓。
四、端部孔、轴线及球面检测
端部小孔加工以已有轴线和端面定位，定心、钻削及孔口处理保持稳定，避免细长杆受推力产生偏移。检测中结合外径量具、轮廓测量和三坐标确认各段直径、台阶位置、球面轮廓及相对轴线关系。杆件应在解除加工夹持后复测，必要时检查不同转角下的跳动。对于功能性配合，单件检测还需与规定装配状态下的调节阻力、运动范围和接触稳定性对应。
五、表面保护与小批量一致性
球头、导向外圆和端部孔应彻底清除毛刺及切削液残留，清洁方法与材料和表面处理相容。包装时支撑杆体并保护球头，防止长件互相碰撞或受压弯曲。首件确认后记录支撑方式、刀具状态和补偿值，过程抽检重点关注直线状态与球面表面变化。多批次供货统一检验方法和包装条件，可帮助装配人员更稳定地完成支撑调节、定位找正及维护更换。
对调节机构而言，平顺手感来自几何精度、表面质量和配套连接的共同作用。发现局部卡滞时，应分别检查杆体偏斜、球面接触及配套件受力，避免通过过度修磨球头解决所有问题。将试装现象与尺寸记录关联，能够为细长球头件的工艺优化和重复交付提供更明确的依据。
常见问题 FAQ
1、细长杆加工为什么需要辅助支撑？
支撑可降低切削时的让刀和振动，但位置及受力要合理，不能压伤外圆或掩盖弯曲。
2、球头表面光亮就代表轮廓合格吗？
不代表。还需检查球面轮廓及相对轴线关系，抛光不能替代几何检测。
3、缩颈区域为什么要控制接刀？
局部截面较小，过切和尖锐接刀容易影响受力及表面连续性。
4、端部孔应如何定位加工？
以受控的回转轴线和端面为基准，稳定定心与钻削，并控制杆体受推力后的偏移。
5、如何保持不同批次调节手感一致？
统一关键尺寸、表面质量和检验方法，同时结合配套件按相同装配条件验证。
