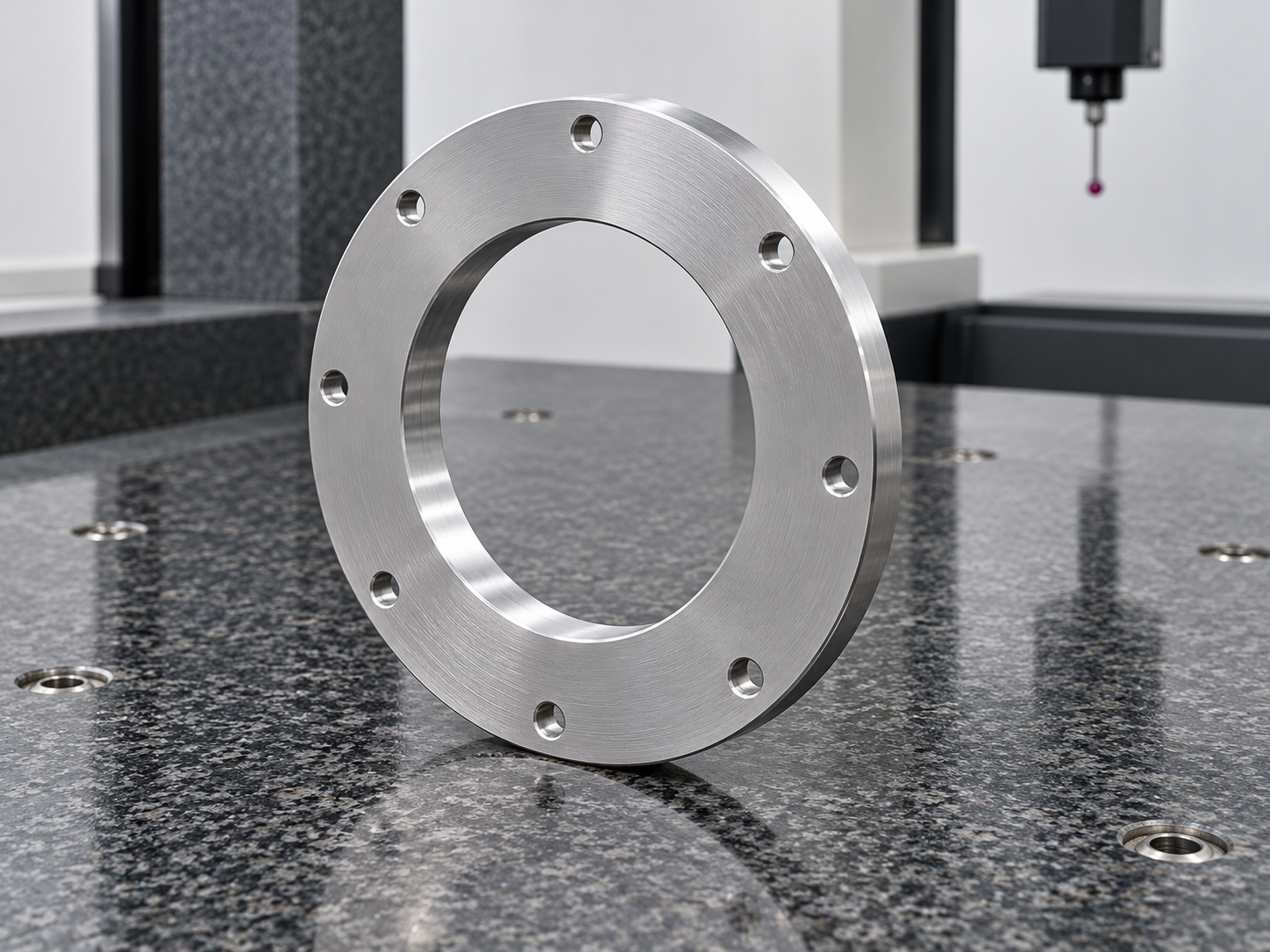

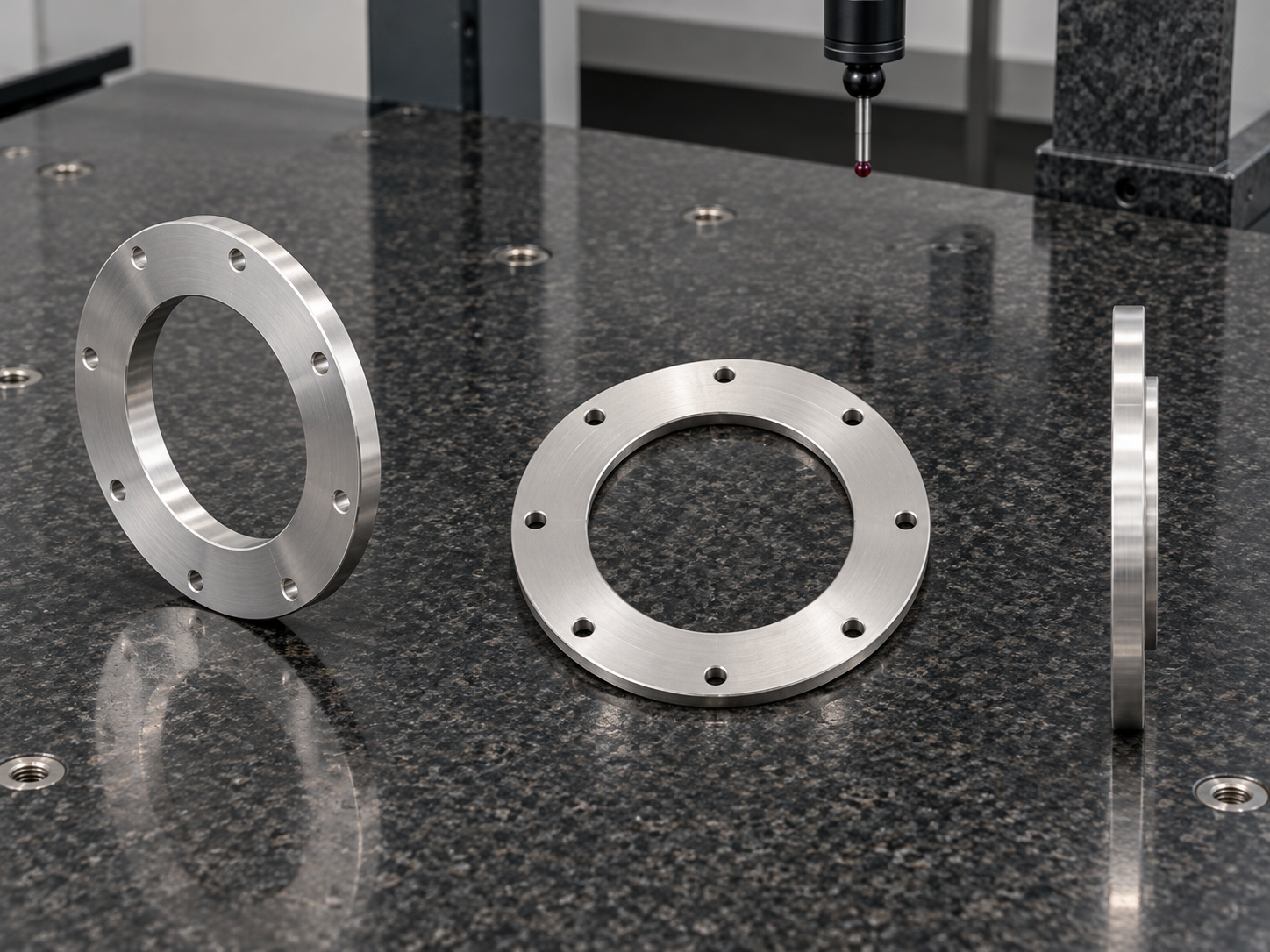

医疗检测设备中的轴承压盖承担轴向限位、端面贴合和旋转组件固定作用。零件呈薄型圆环结构，中部为较大的通孔，外侧分布均匀安装孔，背面带有浅定位台阶。环件厚度不大，却同时受到夹紧力、切削热和螺钉预紧的影响。加工时需要把自由状态下的平面、定位台阶和孔系放在同一基准关系内控制，减少装配后的偏斜和局部压紧。
一、从轴承装配关系规划基准
压盖的主要贴合面决定轴向位置，中心开口和背部台阶决定避让与定位关系，安装孔则负责传递紧固力。工艺评审应先确认台阶是否直接接触轴承外圈，以及孔口、倒角与相邻零件的空间关系。不能只按外圆找正后分别加工所有特征，而应把端面与回转轴线作为关联基准。正式制造前统一尺寸、公差和检验条件，有助于加工人员和检验人员采用相同的判断标准。
二、薄环粗精加工与变形释放
薄环最常见的问题是夹持状态合格、松夹后端面发生变化。毛坯加工可先建立端面与定位外圆，粗加工中心开口时保留均匀余量，再安排松夹复位和精加工。夹具采用大面积贴合支撑，压紧点尽量均匀分布，避免单点压力使环面弯曲。刀具应保持锋利并控制切削热，精加工两面时关注厚度的环向一致性。首件检查既要记录夹具内状态，也要复查解除夹持后的真实形状。
三、定位台阶与均布孔协调加工
背面浅台阶的高度和接触宽度，会影响压盖贴合与预紧状态。精车台阶时宜使用连续刀路，避免进退刀位置留下局部凸起，交接处的圆角需满足相邻零件避让要求。安装孔在基准稳定后统一定位加工，依次完成定心、钻削与孔口倒钝，减少重复装夹误差。孔口去毛刺需要兼顾有效承压面积，不应为追求光亮而扩大倒角。对存在装配方向的孔系，应在检验记录中明确基准方向。
四、平面与孔系检测及试装验证
检测以主要贴合面建立基准，再关联中心开口或定位台阶检查孔系。三坐标适合复核安装孔位置和台阶相对关系，厚度、内外径与局部平面可结合高度量具和内外径量具检查。薄环测量应采用低应力支撑，避免把翘曲零件强行压平后判为合格。试装时分步交叉锁紧，检查端面贴合、轴向间隙与旋转阻力，实际紧固要求由装配规范确定，不能仅凭外观贴紧判断预紧状态。
五、清洁包装与批量一致性管理
内孔边缘、安装孔和台阶根部应清除残屑及锐边，表面处理前后分别检查关键接触区域。若采用防腐或耐磨处理，需要评估膜层对台阶高度和内孔配合的影响。薄环包装宜使用独立隔层，防止叠放挤压及端面相互摩擦。批量生产记录材料批次、夹具状态、刀具补偿与首件结果，过程抽检关注厚度和自由平面变化，末件复核有助于发现热漂移或刀具磨损。
对于精密检测转台、实验室自动化模组和小型传动机构，压盖的价值体现在稳定贴合与可重复装配。打样阶段将检测结果与试装现象对应，确认偏差来自端面、台阶还是锁紧顺序，再固化工艺与检验程序，可以减少后续调试时间，也便于持续批次追溯。
常见问题 FAQ
1、薄环为什么要松夹后再检测？
夹紧力可能暂时改变零件形状，自由状态复测才能反映装配前的真实平面与厚度。
2、定位台阶需要重点检查什么？
重点检查台阶高度、接触宽度及与主要端面的关系，并确认交接圆角不会发生干涉。
3、安装孔位置怎样保持一致？
在统一端面和中心基准下加工孔系，转序后复核零点，并使用同一检验坐标系。
4、去毛刺为什么不能无限扩大倒角？
过大的倒角可能缩小紧固件承压面积，影响有效接触和轴向定位。
5、如何提高小批量重复装配效果？
固定夹具与检验方法，保留首件记录，同时统一清洁、锁紧顺序和包装防护。
