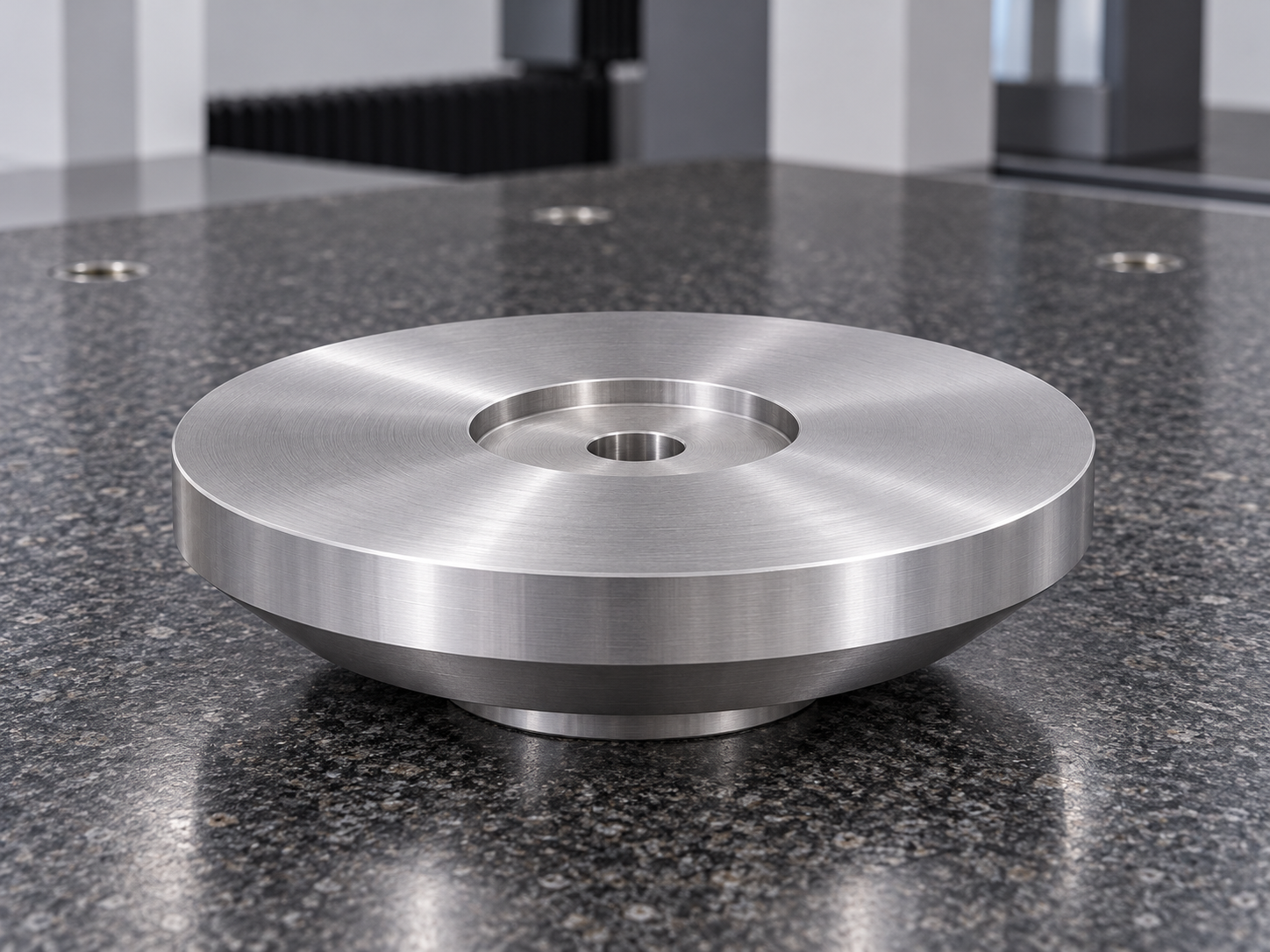

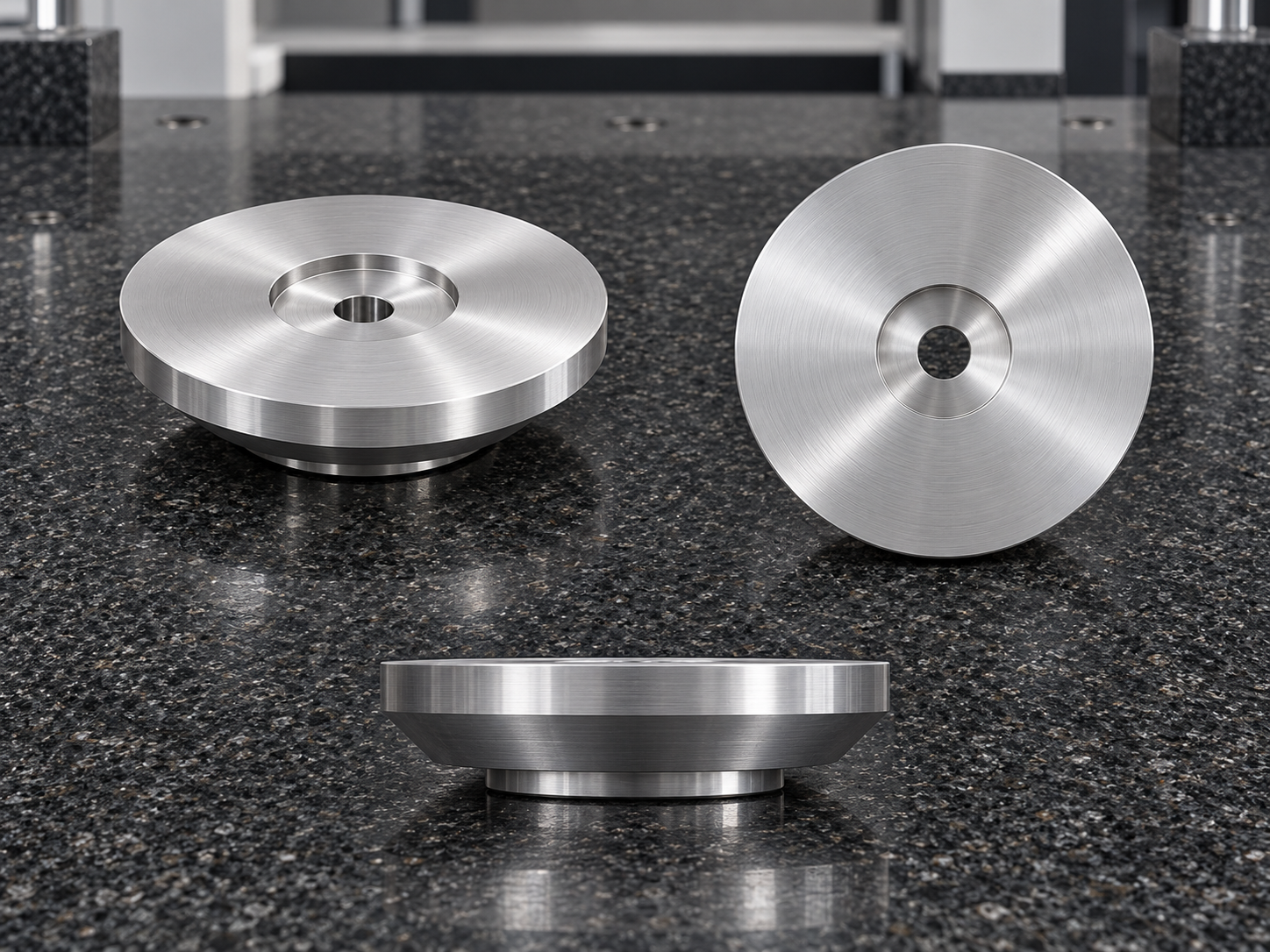

医疗检测设备和实验室自动化平台对支撑稳定性有要求，底部支撑件的端面状态会影响设备找平和框架受力。地脚盘由较宽的圆盘、中心沉台与小孔、下方收缩的回转轮廓及小凸台组成。加工时需要重点控制承载平面、中心连接区域和底部接触轮廓，通过稳定装夹、连续精加工和多位置检测，保证安装高度及成套零件的一致性。
一、识别承载面与中心连接关系
地脚盘并非只有外圆尺寸需要控制。上部承载平面、中心连接区域和下部接触轮廓，共同影响支撑方向与载荷传递。工艺评审应明确哪一面接触设备、哪一面接触配套支撑件，以及中心孔采用间隙、螺纹还是其他连接方式。中心孔的结构与加工方式需要结合连接方案确认。基准规划以主要贴合面和回转轴线为核心，使厚度、中心沉台和底部轮廓保持关联。
二、回转体粗加工与夹持安排
零件以轴对称轮廓为主，适合评估车削路线。毛坯可根据材料、数量及余量选择棒料、板料或近净成形件，先处理端面和定位外圆，再粗加工另一侧。大直径薄盘若夹紧过重，会在松夹后出现端面变化，因此宜使用软爪或面接触支撑，并控制切削热。粗精加工分开安排，精加工前清洁支撑面，避免碎屑垫高造成倾斜和局部压痕。
三、中心沉台与底部轮廓精加工
中心沉台需要检查直径、深度以及与轴向小孔的关系，刀具应保证底面与侧壁交接处符合要求，不能留下影响螺钉或配套件贴合的突起。下方锥形回转面和小凸台要保持轮廓连续，转序时尽量用已完成的圆柱面和端面定位。若底部涉及摆动、自调平或点面接触，还需取得配套零件结构和接触范围，不能仅凭相似外形套用通用地脚结构参数。
四、检测平面、厚度与轴线关系
常规检验可用高度量具、内外径量具和深度量具检查外径、厚度及沉台；三坐标用于复核中心孔位置、端面关系和回转轮廓。测量前应充分冷却并解除加工夹持，采用不会掩盖翘曲的支撑方式。对于实际承载平面，还应关注局部高点和环向厚度变化。几何尺寸合格后，装配方仍需按设备规范确认安装高度、接触稳定性和锁紧状态，必要时开展独立载荷验证。
五、边缘处理与成套交付一致性
圆盘外缘、孔口和底部凸台需适度倒钝，避免搬运划伤及装配时刮伤配套件。若设计包含防腐或耐磨表面处理，应评估膜层对沉台、孔和接触面的影响，处理后复测关键位置。多只支撑盘成套交付时重点检查高度一致性，使用隔层保护贴合面，避免运输叠放造成压痕。材料与检验记录应随批次追溯，这一控制思路可用于医疗分析仪、样本处理平台和实验室机架的支撑零件。
在整机安装阶段，应结合设备重心、支撑数量和框架刚性制定找平顺序，不能只检查单只地脚盘。调整后复核各支点接触状态，避免某一支点悬空或承担异常载荷。若设备会经历搬运、重复启停或环境温度变化，可在设计确认的条件下复查安装高度和接触状态。对加工方而言，稳定的尺寸与批次记录能够帮助装配方排查问题，但不能代替整机结构设计和负载验证。
FAQ 常见问题
1. 地脚盘承载能力如何确认？
承载能力取决于材料、受力方式、配套连接和安全系数，需要结合设备设计进行计算与验证。
2. 为什么圆盘尺寸合格仍可能支撑不稳？
局部高点、端面倾斜、配套件偏斜或安装状态不一致，都可能影响实际接触。
3. 中心小孔是否一定是螺纹孔？
不一定。应以二维标注或明确的技术要求确认孔型和规格。
4. 如何控制多只地脚盘高度一致？
使用统一基准和工艺补偿，检测成套零件的有效安装高度，并防止混入不同版本。
5. 表面处理后还需要检测吗？
需要。关键孔、沉台与接触面可能受膜层或处理过程影响，应按要求复检。
