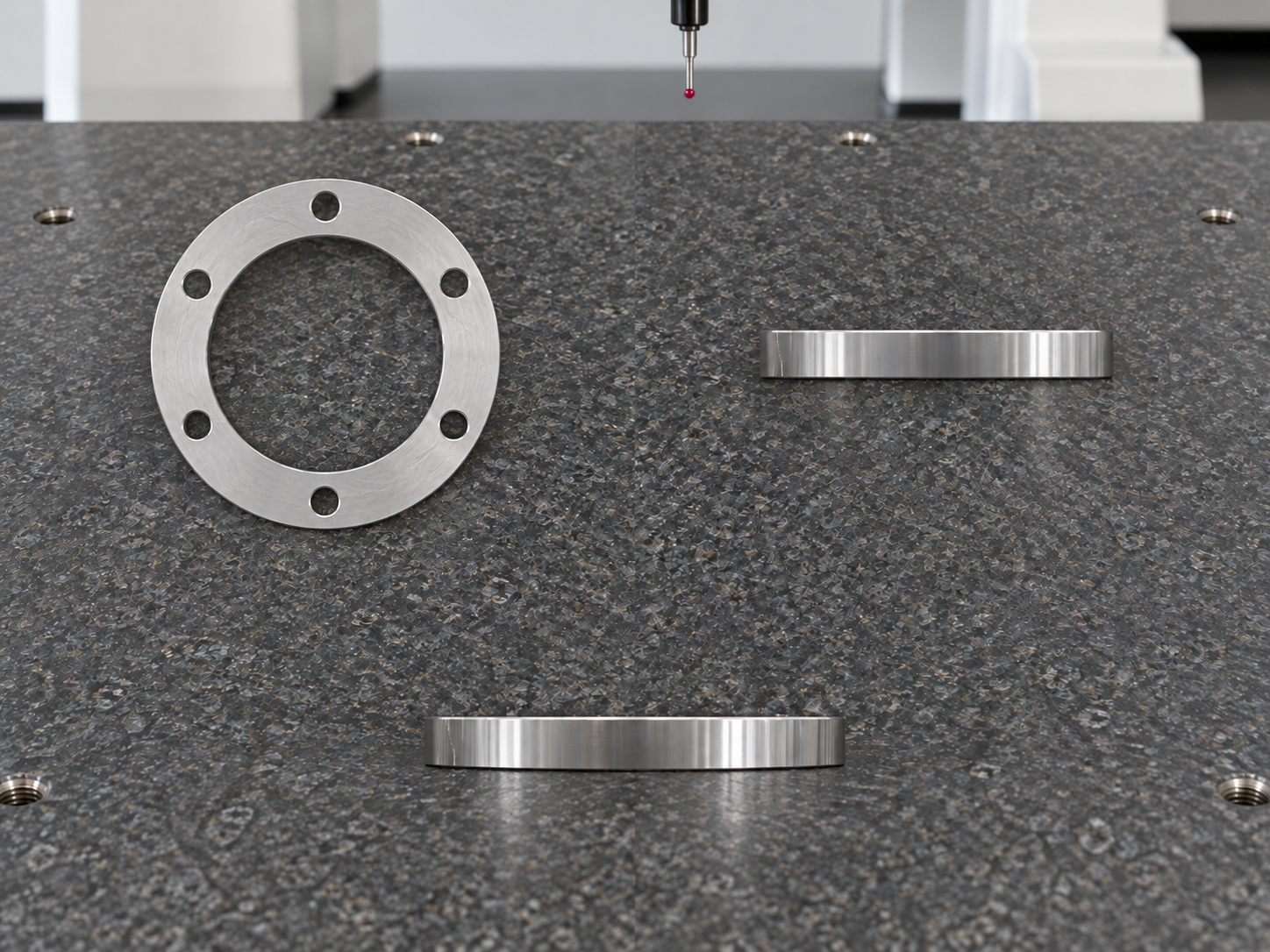

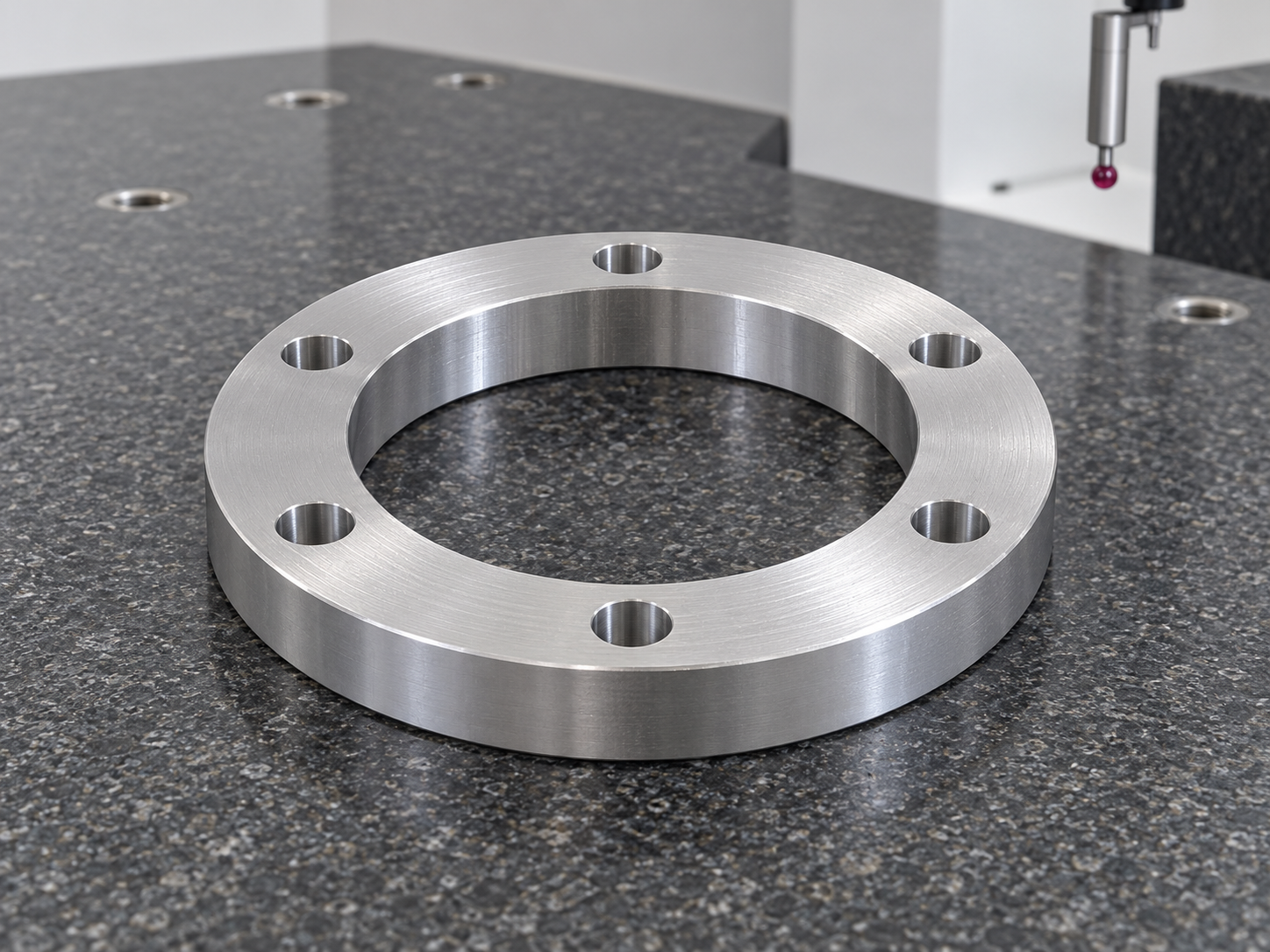

医疗检测设备的回转模组、传感器安装单元和实验室自动化机构，需要通过隔环保持安装间距及端面接触关系。六孔薄型隔环呈扁平圆环形，中部开口较大，环面分布均匀安装孔。它的结构看似简单，但厚度波动、端面翘曲和孔位偏差都可能影响装配状态。加工评审应把接触面、安装孔和自由状态形状一起考虑，不能只检查外径与内径后就认为零件满足使用要求。
一、从安装间距确定端面基准
隔环两侧端面形成轴向间距，中心孔提供避让空间或辅助定位，六个安装孔决定紧固位置。工艺设计前需要确认哪一侧端面作为装配基准，以及内孔是否参与精确定位。若中心孔只是避让孔，不应擅自将其作为唯一检测依据。将厚度、平面和孔系关系统一到检验方案，可以减少车削、钻孔与装配环节对基准理解不一致的问题。首件评审同时确认倒角、圆角和紧固件的承压范围。
二、薄环支撑与双面余量分配
薄环在夹紧后容易发生弹性变形，松夹后的形状未必与加工状态一致。毛坯加工宜均匀分配双面余量，先建立稳定接触面，再逐步完成内外圆及厚度精加工。夹具采用大面积贴合支撑，压紧力沿圆周合理分布，避免压在悬空区域。精加工阶段使用锋利刀具与稳定切削条件，减少局部发热和反复停刀。转序时清除夹具及零件之间的切屑，防止微小颗粒顶高端面。
三、六孔分度与孔口质量控制
安装孔加工应在端面基准稳定后进行，统一设定圆周分布和起始方向，尽量在同一次定位中完成各孔。钻削出口需要支撑，避免薄环在进给力作用下局部抬起。孔口去毛刺采用受控方式，不能把清除毛刺变成扩大倒角，以免缩小有效承压面。对需要与配套件共同装配的孔系，应同时检查通装状态和端面贴合，避免通过强行穿入紧固件消除孔位偏差。
四、自由状态厚度与孔系检测
厚度不能只测一个点，可在圆周多个位置按统一方法测量，判断端面是否存在局部高低差。平面检查采用低应力支撑，不应将隔环压在平台上强行校平后读取结果。三坐标可关联端面、内孔与六孔位置，厚度和局部接触状态则结合适用的长度量具检查。检测前后保持零件清洁并稳定温度，必要时记录松夹后的复测差异。试装按规定顺序逐步锁紧，确认接触、间距和相邻部件活动状态。
五、清洁包装与小批量一致性
薄型隔环的孔口和内圆边缘容易残留细小切屑，清洁后应逐区复查，并保护主要贴合面不被擦伤。若安排表面处理，需提前评估膜层对厚度和孔径的影响，处理后重新检查关键部位。包装使用独立隔层并避免集中重压，不把多个环件直接紧密叠放。批量制造保留首件、过程抽检和末件结果，记录夹紧方式、刀具补偿及测量方法，便于发现热漂移与刀具磨损。
对于精密安装机构，隔环的作用是让间距稳定、贴合可重复，而不是仅提供一片能够穿过螺钉的环件。将自由状态检测、分步试装和过程记录结合，可以更准确地定位装配偏差来源。不同设备的尺寸、公差与清洁条件应以实际设计要求为准，打样阶段确认后再固化批量工艺。
常见问题 FAQ
1、薄型隔环为什么要测多个厚度点？
单点尺寸不能反映圆周厚度变化，多点检查有助于发现局部高低差和双端面加工偏差。
2、内孔一定是精确定位基准吗？
不一定。应先确认它是定位孔还是避让孔，再按装配关系确定加工与检测基准。
3、六孔加工如何减少累积误差？
采用统一坐标与分度关系，在稳定装夹下连续加工孔系，转序后复核零点和起始方向。
4、松夹后端面变化应怎样处理？
先复查支撑、压紧力和余量分配，再调整工艺；不宜只在检验时强行压平零件。
5、包装为什么要避免直接叠压？
薄环可能因挤压或端面摩擦产生变形和划伤，独立隔层更有利于保持接触面质量。
