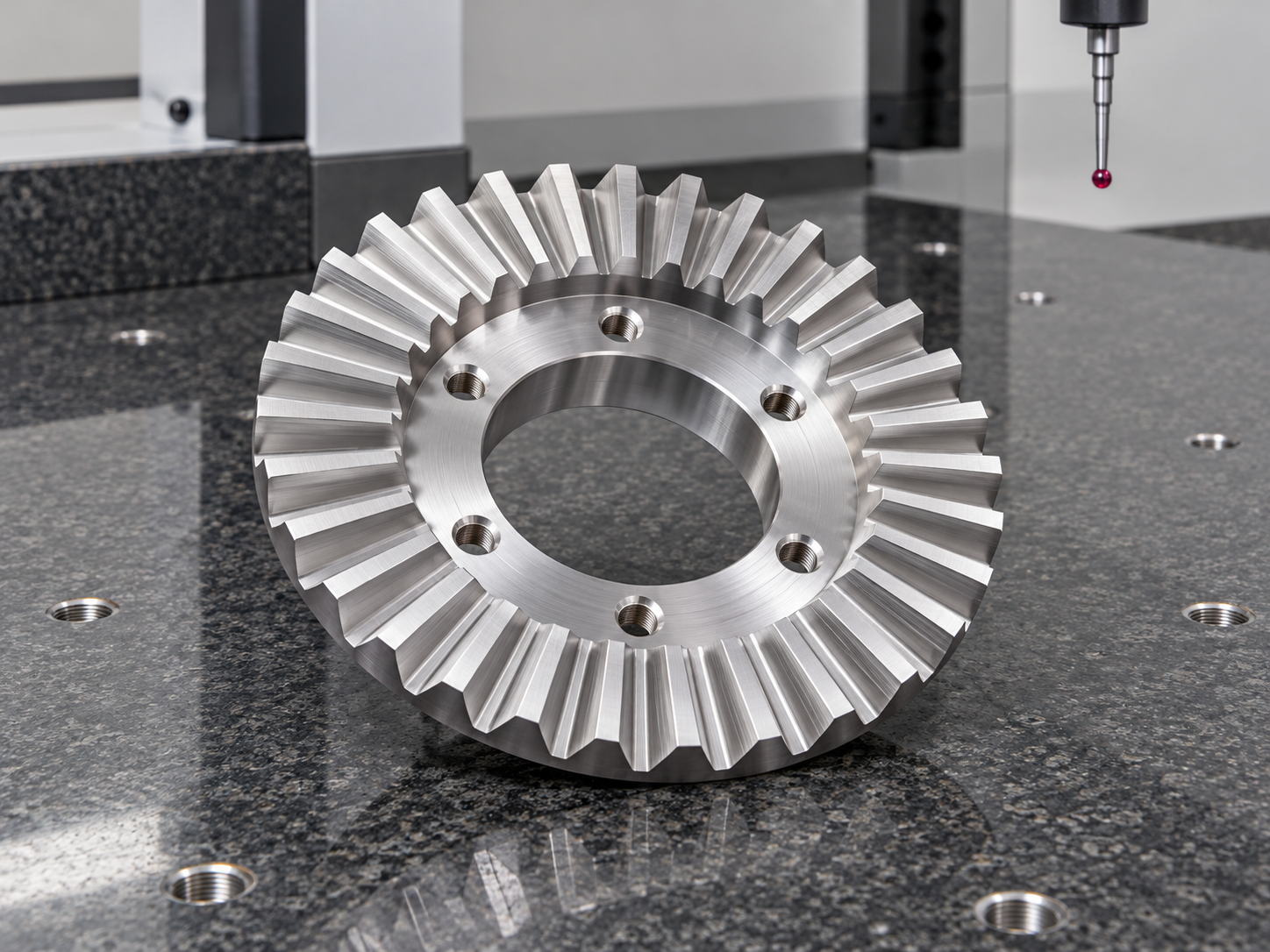

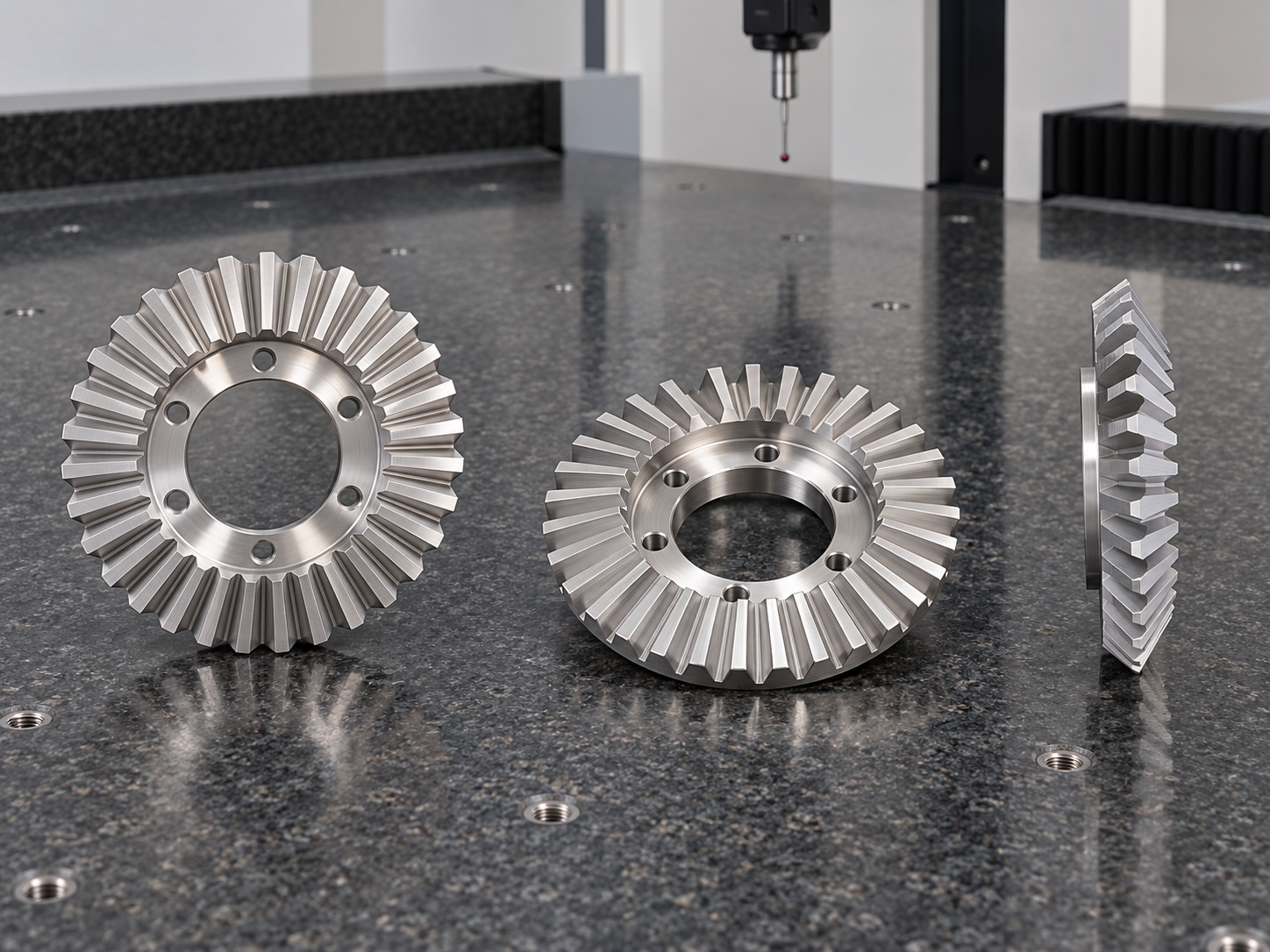

医疗自动化平台和检测机构中的角向传动，需要在有限空间内改变动力传递方向。直齿锥齿轮通过锥形齿面与配对齿轮啮合，承担转矩传递和运动方向转换。零件为薄盘状结构，中心设有通孔，内侧法兰分布安装孔，外周为连续直齿。加工重点既包括单件齿形与回转精度，也包括装配后的接触位置、侧隙和运行平顺性，需要将切削、检测和配对验证结合起来。
一、以内孔和端面建立回转基准
中心孔决定齿轮在轴或定位座上的安装位置，端面决定轴向距离，安装孔系则将传动力传到连接结构。基准规划时要区分定位特征和普通紧固孔，尽量让齿面、中心孔及安装面在统一轴线关系下完成。车削毛坯端面与内孔后，应检查定位可靠性，再进入齿形加工。若多次转换夹持基准，容易将轻微偏心放大为齿圈跳动或装配后周期性阻力变化。
二、齿面加工与薄盘刚性控制
直齿锥齿轮的齿厚、齿向和齿面轮廓沿锥面变化，刀具轨迹及装夹方向必须与设计啮合关系一致。工艺可根据材料、精度和批量评估专用齿轮加工或多轴切削路线，不能把普通直齿圆柱轮的加工参数直接套用。薄盘结构应采用贴合支撑，均匀去除余量，避免偏压引起翘曲。精加工关注齿顶、齿根与小端区域的排屑，防止局部积屑损伤已完成齿面。
三、安装孔系与边缘质量控制
内侧安装孔应与回转基准保持明确的位置关系，钻削、必要的沉台和孔口倒钝尽量在受控装夹中完成。齿轮薄壁区域在钻削出口容易产生毛刺，需要采用合适支撑及稳定进给。齿顶与齿根去毛刺应避免改变工作齿面，不能使用粗放打磨掩盖刀痕。若后续安排热处理或表面处理，工艺评审应提前考虑变形和尺寸变化，并将处理前后复测项目写入检验流程。
四、几何检测与配对啮合验证
常规量具可检查厚度、孔径及局部尺寸，三坐标用于关联内孔、安装面与孔系位置；齿面精度还需配合适用的齿轮检测方法。检验时区分单件几何误差和装配距离误差，不能仅凭齿轮能够转动就判断合格。配对试装应检查接触分布、侧隙和转动均匀性，发现偏载时回查轴线关系、端面位置及支撑刚性。实际运行负载和润滑条件按设备设计要求验证。
五、清洁保护与持续交付管理
齿槽内残屑会影响啮合并损伤配对齿面，清洁后需逐区检查齿根、孔内和法兰交界处。运输采用分格保护，避免齿顶相互碰撞，重要安装面使用隔离材料防擦伤。批量生产记录刀具状态、补偿值和检测结果，配对交付时建立清晰的追溯关系。对于医疗检测和实验室自动化中的精密传动组件，还应将清洁要求与整机维护方式衔接，减少重复拆装带来的污染。
提高传动稳定性需要从基准、齿面和装配三个环节共同控制。首件阶段保留几何检测与配对接触记录，后续批次按相同条件复核，能够更准确地区分切削偏差、处理变形及安装偏差，为设备调试提供依据。对不同安装空间的零件，仍应结合完整传动关系制定工艺。
常见问题 FAQ
1、锥齿轮为什么需要配对试装？
单件尺寸无法完全反映装配距离和轴线关系，配对验证可检查接触位置、侧隙与转动平顺性。
2、中心孔偏心会产生什么影响？
可能引起齿圈跳动和周期性啮合变化，因此内孔应与齿面使用关联基准。
3、三坐标是否能替代全部齿形检测？
不能。它适合检查空间位置关系，工作齿面还需使用与精度要求匹配的检测方法。
4、齿面去毛刺需要注意什么？
应去除锐边和残屑，同时保护工作齿面的轮廓，避免过度打磨改变齿厚。
5、表面处理后为什么要复测？
处理过程可能影响形状、尺寸及接触状态，关键安装面和齿面应按要求再次确认。
