一、承载板的功能与基准设计

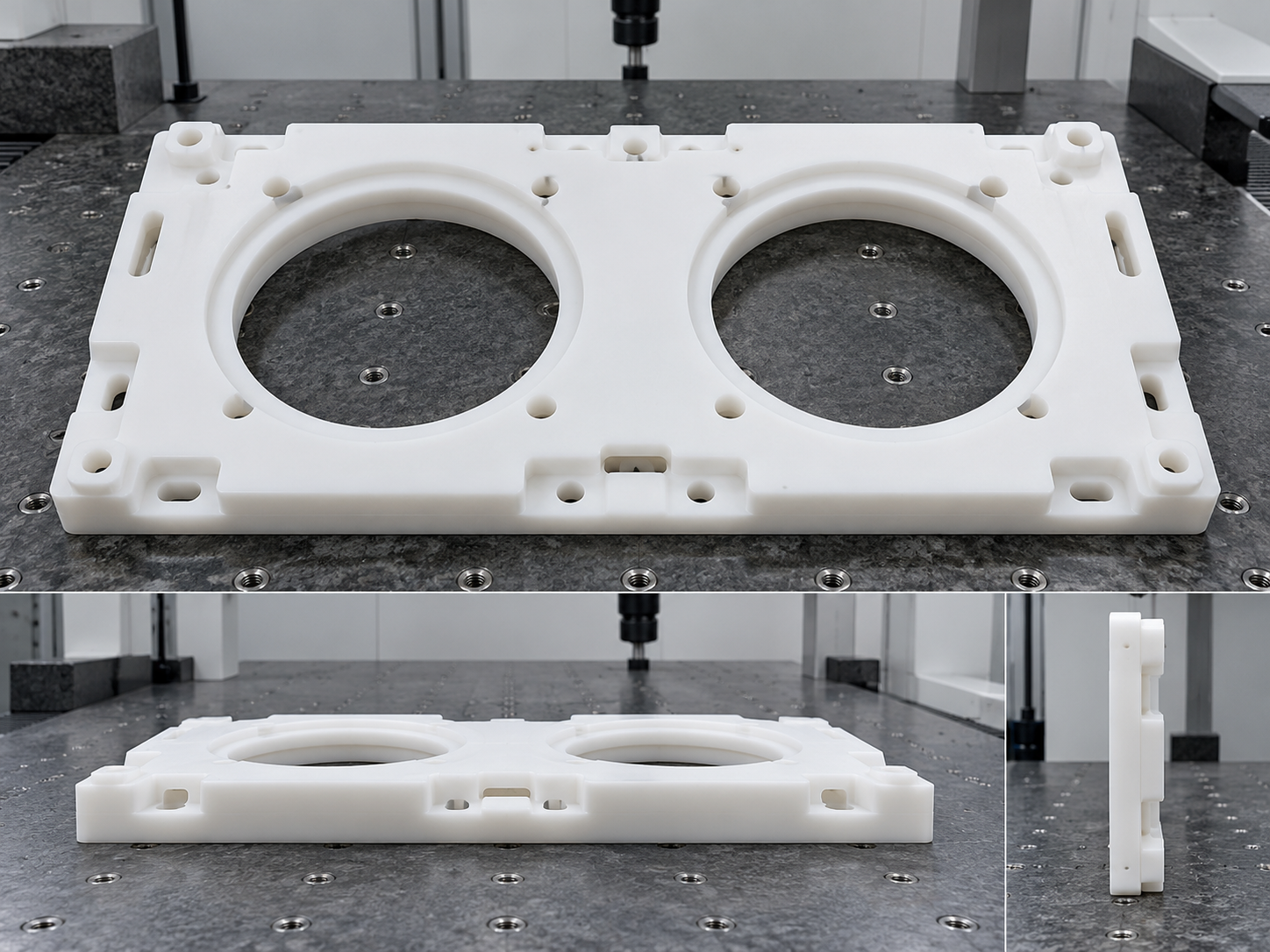

本案例的PP双圆孔定位承载板用于医疗检测设备内部的样品托载和模块安装区域。零件并不直接接触患者或样品，而是在设备框架内承担定位、隔离和支撑作用。板件上两处大圆孔为功能避空和组件通过位置，外围孔阵列用于与底座及上部附件装配。对于这类工程塑料板件，外形尺寸只是基础，真正影响装配稳定性的，是双圆孔中心关系、孔阵列相对基准边的位置以及板面的平整状态。
加工前先以安装面建立主基准，再以相邻长边建立方向基准，使双圆孔、沉孔和通孔全部落在同一坐标体系内。这样既便于编程，也让后续检验能够直接对应装配图中的功能要求。针对PP材料韧性好、刚性相对较低的特点，夹持方式采用大面积均匀支撑，避免局部压紧造成的翘曲。
二、双圆孔轮廓的加工策略
双圆孔是该零件最醒目的功能特征。若仅按单个孔分别加工，即使孔径合格，也可能因两孔中心距偏移造成装配件干涉。因此程序先完成基准找正，再以同一原点连续完成两个圆孔的粗加工、半精加工和精加工。粗加工阶段预留均匀余量，减少刀具突然切入时对PP边缘的拉扯；精加工阶段降低进给并采用适合塑料切削的锋利刀具，让孔壁轮廓连续、边缘整洁。
大孔区域容易出现薄边，工艺中会控制走刀方向并在必要处增加支撑。孔完成后不以强力刮削处理毛刺，而采用轻量倒角和人工复检相结合的方式，既去除装配风险点，也避免改变设计孔径。对需要穿过线束、软管或小型组件的区域，圆滑过渡尤其重要。
三、孔阵列与安装关系控制
外围孔阵列连接承载板与设备骨架，是零件装配定位的第二道保障。工艺人员将孔位按照功能分组：与底座配合的孔优先保证相对主基准的坐标关系；与上部模块配合的孔则重点控制孔距和边距。全部孔位在同一装夹状态下完成，减少二次装夹带来的坐标转换误差。
对于通孔和沉孔混合的区域，先完成定位孔，再加工沉孔或台阶面，能够防止刀具入刀时偏移。加工过程中还会检查孔口是否有翻边、压痕或局部发白等塑料应力痕迹。合格的承载板不仅孔位准确，螺钉或定位销装入后也应保持顺畅，不产生明显应力。
四、PP板件防变形和去毛刺
PP材料密度低、耐化学性好，适合设备内部的非承力辅助件，但其热稳定性和抗夹持变形能力与金属不同。本件加工时控制切削热和装夹应力：先加工一面作为检验与翻面的共同基准，再进行另一面的孔和边缘处理；在薄壁和大开口附近减少连续重切，避免局部温升积累。加工后让零件自然释放应力，再进行平面复核。
去毛刺不以“越多越好”为目标。外轮廓采用小倒角或圆角过渡，孔口保持均匀而不过度扩大；清洁步骤使用适合塑料件的方式去除切屑和粉尘，避免异物残留在孔内。包装前还会检查表面划伤、油污与明显色差，使零件满足设备装配前的外观要求。
五、三坐标检测与交付
检验阶段将承载板放置在三坐标检测台上，以安装面为主基准、相邻侧边为方向基准，依次检测双圆孔的直径、中心位置和中心距，再抽检孔阵列坐标、关键边距以及板面状态。检测结果用于确认零件是否可与对应模块直接装配，而不是只判断单一尺寸是否落在公差范围内。对小批量订单，可保留首件检测记录；对重复批次，则沿用同一基准方案进行过程抽检。
本案例说明，医疗检测设备的PP辅助零件虽然结构简洁，但孔系、平面和装配基准需要被当作一个整体管理。通过稳定装夹、连续坐标加工和三坐标检测，可以让双圆孔定位承载板在后续装配中具备可靠的一致性。
常见问题（FAQ）
1. PP材料适合用于医疗设备零件吗？
适合用于设备内部的定位、隔离、支撑等非患者接触辅助件；具体材料等级和应用边界仍应由整机设计与法规要求确认。
2. 大圆孔如何避免边缘毛刺？
采用锋利刀具、分阶段切削、合理进给与轻量倒角，并在清洁后复检孔口。
3. 孔阵列精度如何保证？
以统一基准和同一装夹完成关键孔位，减少坐标转换误差，并在三坐标检测台上复核。
4. PP板件怎样控制平整度？
通过均匀支撑、降低夹持应力、控制切削热和加工后自然释放来降低变形风险。
5. 是否支持样件及小批量交付？
可按图纸和装配基准进行首件确认、过程抽检与小批量加工，交付前提供相应检验信息。
