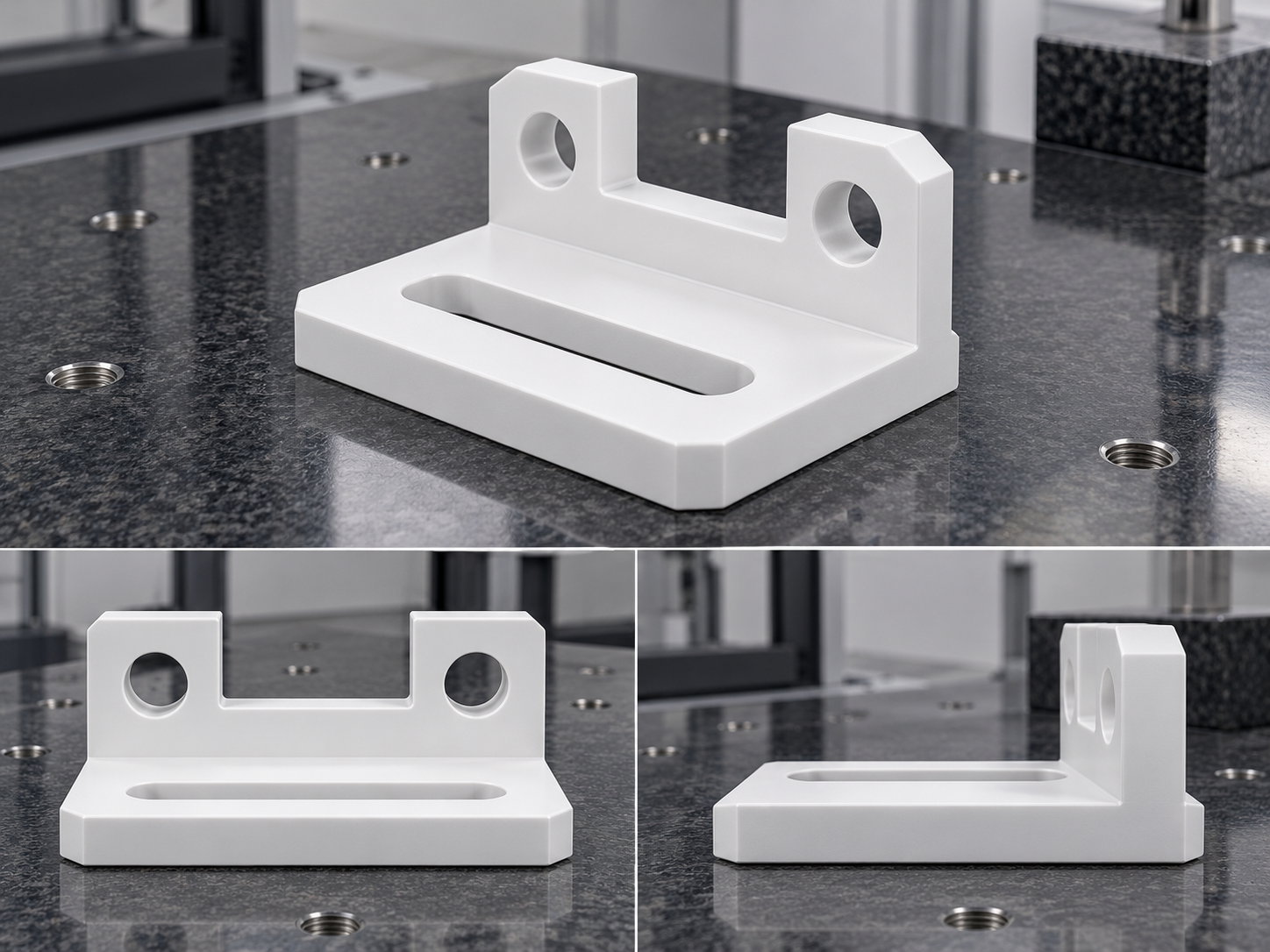

医疗检测设备中的工程塑料定位座常用于承托样本模块、导向滑动组件或隔离金属结构。本案例依据BS7-002图纸，零件采用PP材料，结构包含底部狭长槽、两侧轮廓和后部双耳孔。PP具有耐化学性、密度低和绝缘等优点，但材料弹性较大、导热慢，加工时容易出现毛刺、回弹和夹持变形。因此，本项目把装配基准、长槽轮廓、双耳孔位置和清洁要求作为质量控制重点。
一、零件用途与基准规划
该定位座可用于医疗分析仪器中的卡盒承托、导向限位或小型组件固定。底面决定安装高度，长槽为滑动件或紧固件提供位置调节，后部两个耳孔用于连接销轴、挡板或传感器支架。加工时以底面建立主要基准，以两侧轮廓和端面确定方向，再统一控制长槽与双耳孔。基准一致可以减少翻面误差，也便于检测结果与实际装配状态对应。
二、PP材料加工难点与刀具选择
PP切削阻力不高，但材料韧性和回弹明显，刀具不锋利时会产生拉丝和翻边。项目采用大前角、锋利刃口的专用刀具，配合较高转速和稳定进给，让切屑快速离开加工区。冷却方式以空气或适量洁净冷却介质为主，避免局部温升造成槽宽变化。刀具进入和退出位置安排在非关键区域，减少接刀痕对装配面的影响。
三、狭长槽的尺寸与轮廓控制
长槽是零件的主要功能特征，其宽度、两端圆弧、相对底面的位置和边缘质量都会影响滑动或调节。粗加工时分层去料并保留均匀余量，精加工采用顺畅的闭合路径，避免在槽端停留过久。由于PP松夹后会回弹，槽宽应在自由状态下复测，而不能只依据夹持状态中的尺寸。完成后对槽口轻度去毛刺，保持圆角连续且不破坏有效尺寸。
四、双耳孔与立壁稳定性
后部双耳结构局部刚性较弱，钻孔时容易发生侧向让刀。加工前使用软质支撑填充两耳之间的空隙，再以底面和端面找正孔位，先定心后分步钻削，必要时进行精铰。两孔不仅要检查直径，还要检查中心距、同轴关系及相对底面的高度。去除辅助支撑后再次复测，确认立壁没有因夹紧或切削产生永久变形。
五、三坐标与辅助量具检测
检测以底面拟合第一基准，端面和侧边建立方向与原点。三坐标低接触力测量长槽中心线、双耳孔位置、轮廓间距和关键高度；槽宽、孔径及局部厚度则结合专用塞规、卡尺和影像测量。PP对温度较敏感，零件从机床取下后需在稳定环境中放置一段时间再检验。首件全检通过后固化装夹方式，过程抽检关注回弹和刀具磨损趋势。
六、清洁、包装与批量交付
医疗相关塑料零件不得残留卷屑、锐边、油污和明显压痕。加工结束后使用与PP兼容的清洁方式处理长槽和孔内碎屑，避免使用可能导致应力开裂的溶剂。包装采用独立袋或隔层，防止双耳结构受压。交付时可提供材料信息、首件检验和关键尺寸记录。该工艺适合体外诊断、实验室自动化、样本输送和便携式医疗设备中的工程塑料定位件。
FAQ 常见问题
1. PP零件为什么容易出现毛刺？
PP韧性较高，钝刀或切削温度过高会使材料被拉伸而不是干净切断，因此需使用锋利刀具并及时排屑。
2. 长槽尺寸为什么要松夹后复测？
夹紧会让塑料产生弹性变形，夹持状态合格不代表自由状态合格，松夹复测才能反映真实装配尺寸。
3. 双耳孔如何保证同轴？
通过底面和端面统一找正、增加耳部辅助支撑，并尽量在一次装夹中完成两孔加工与检测。
4. PP零件能否使用三坐标检测？
可以，但应采用低测力和稳定温度，并结合影像测量或专用量规，避免测头压力影响读数。
5. 小批量如何控制颜色与外观一致？
统一材料批次、刀具状态、清洁方式和包装标准，同时记录首件样板，便于后续批次对照确认。
有零件加工需求扫一扫，唐经理：17706216422
