一、零件背景：PP转接支架用于医疗显微XY载台装配

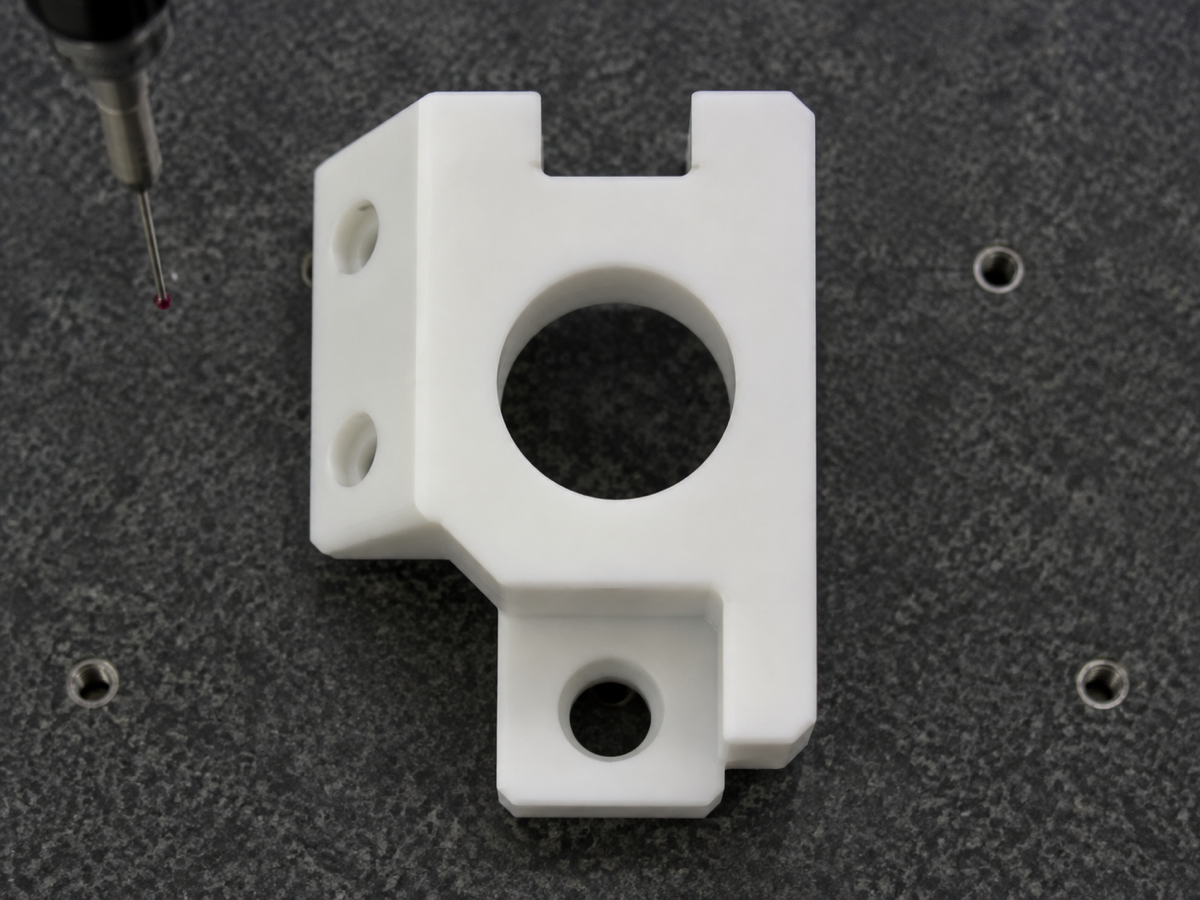

本案例选取一款医疗显微成像XY载台用PP转接支架。图纸显示，零件为小型立式支架结构，主体为竖向矩形板，正面有较大的圆形通孔，下方带凸耳安装孔，一侧布置两处侧向安装孔，顶部还有U形避让槽。此类零件常用于显微载物台、病理切片观察平台、光学检测模块或实验室自动化设备中，承担连接、限位、避让和绝缘隔离作用。
医疗显微成像设备内部空间紧凑，转接支架通常需要同时连接滑台、传感器、限位块或小型辅助模块。PP材料质量轻、绝缘性好、耐部分化学清洁环境，适合部分医疗实验设备的非金属辅助结构件。但支架类零件对孔位、垂直面和避让槽位置比较敏感，一旦孔系偏差或端面不垂直，就可能影响后续装配调试。
二、结构特点：大圆孔、侧孔、凸耳孔和U形槽集中在小零件上

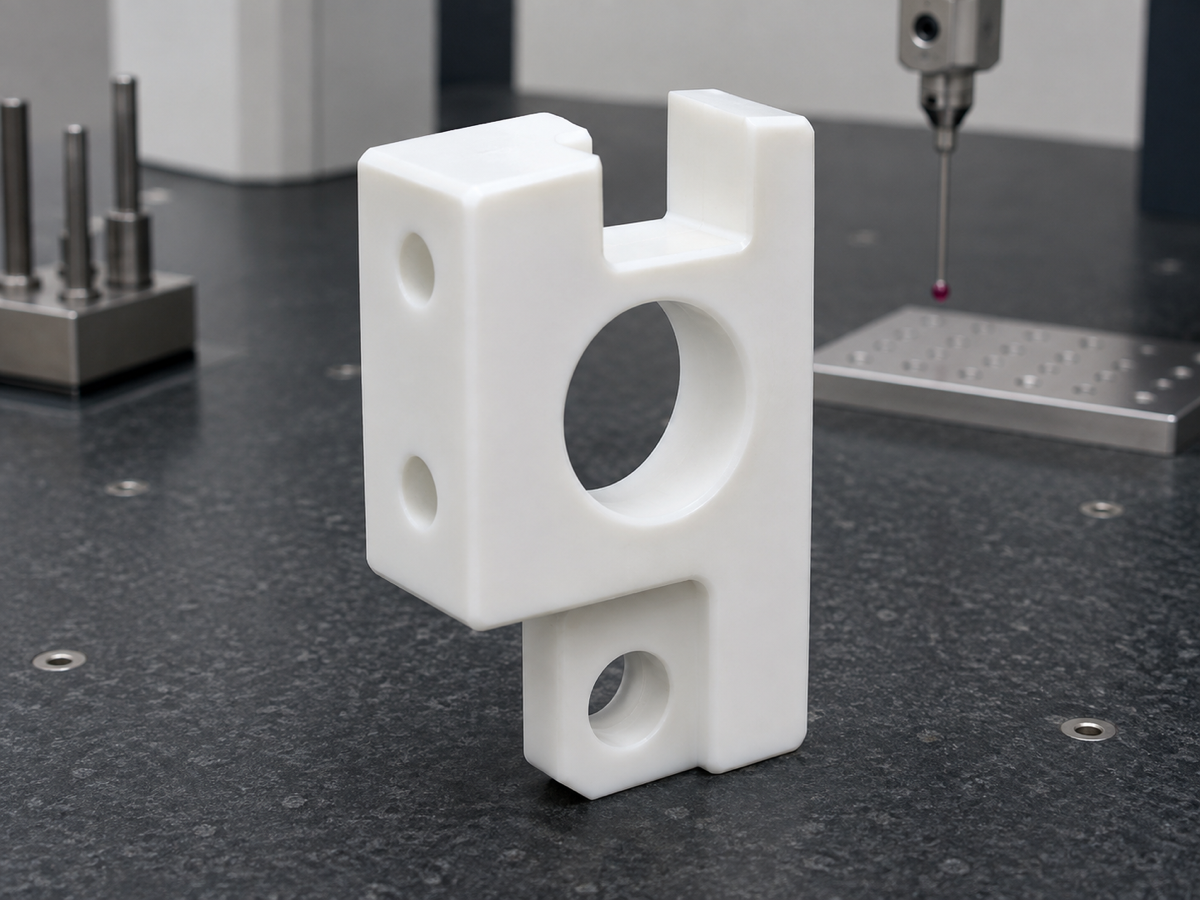

从图纸结构看，这款PP转接支架的关键特征包括正面大圆孔、侧向安装孔、下方凸耳孔、顶部U形避让槽以及多处垂直连接面。大圆孔可能用于轴套、观察通道、光路避让或安装套筒；侧向孔用于横向锁紧或连接；下方凸耳孔承担底部定位和固定作用。多个孔分布在不同方向，对加工基准和二次装夹精度提出了要求。
PP材料切削时容易产生翻边、拉丝和孔口毛刺，尤其是大圆孔与侧向孔相互靠近时，孔壁和交界区域更要保持干净。顶部U形槽的两个立壁需要保证平行度和边缘顺滑，下方凸耳区域则要避免过切和崩边。对于医疗设备零件，孔口残屑和塑料细丝不仅影响装配，也可能带来清洁维护风险。
三、加工方案：分方向建基准，控制孔壁与槽边质量
莱图加加工类似PP转接支架时，会先进行图纸评审，明确正面大孔、侧向孔、凸耳孔和U形槽之间的基准关系。加工时通常先稳定完成主体外形和主要安装平面，再加工正面大圆孔及沉孔特征，随后通过可靠定位完成侧向孔加工。对PP材料，刀具必须保持锋利，切削热量要低，排屑要顺畅，避免孔壁熔边或表面拉毛。
U形避让槽和凸耳区域会在精加工阶段重点处理，保证槽底平整、两侧立面顺直、内角不过度残留毛刺。加工完成后，需要对每个孔口、槽边、侧面台阶和转角位置进行去毛刺与清洁。对于小型医疗支架，零件尺寸不大，但孔系方向多，任何一个孔位或垂直面误差都可能被装配放大。
四、检测控制：重点复核垂直度、孔系位置和清洁度

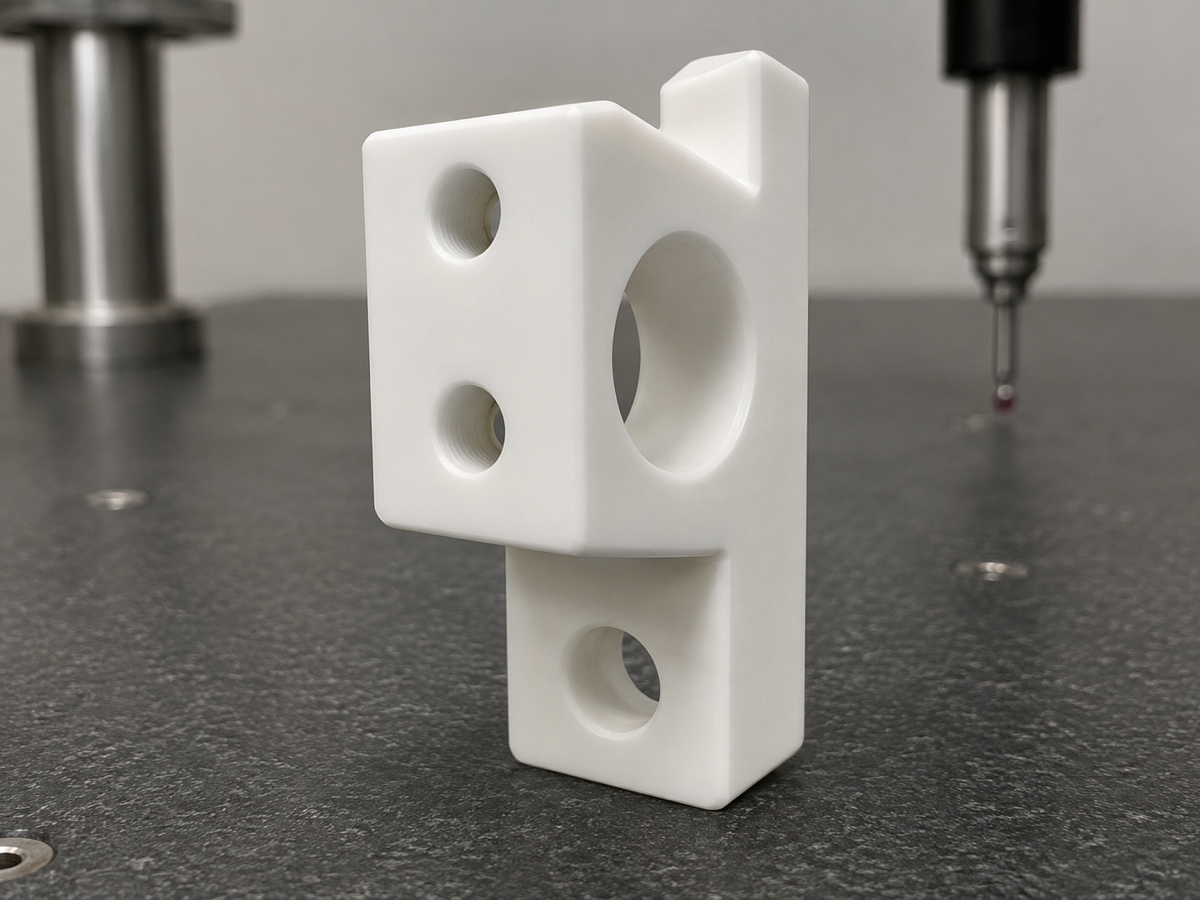

此类医疗PP转接支架的检测重点包括外形尺寸、板厚、正面大圆孔孔径、凸耳孔位置、侧向安装孔位置、U形避让槽宽度、槽深、端面垂直度和孔口毛刺状态。莱图加会结合三坐标检测、针规、投影仪和外观放大检查，对不同方向上的关键孔系进行复核，确保零件能够与医疗显微XY载台稳定装配。
检测时还要关注PP材料的表面状态。若孔口有细丝、槽边有毛刺或侧孔内残留切屑，装配时可能造成螺钉贴合不良、传感器偏位或运动机构干涉。通过加工中巡检、终检和清洁复核，可以让转接支架在交付前保持孔位稳定、表面干净和装配可靠。
五、案例小结：小型PP支架加工要把多方向孔位做准
本案例中的医疗显微成像XY载台PP转接支架，体现了小型塑料支架加工的典型难点：孔位方向多、装配空间紧凑、材料容易毛刺、垂直面要求稳定。莱图加在此类零件加工中，会围绕图纸评审、分方向装夹、锋利刀具、孔壁精修、U形槽去毛刺、清洁和三坐标检测建立过程闭环，帮助客户获得适合医疗设备装配使用的PP转接支架零件。
FAQ：医疗PP转接支架加工常见问题
1. PP转接支架为什么要关注垂直度？
支架需要连接多个方向的模块，端面不垂直会影响孔系配合和医疗显微载台的装配稳定性。
2. 大圆孔加工如何减少孔壁毛刺？
需要使用锋利刀具、控制切削温升，并在加工后对孔口和孔壁进行清理，避免塑料翻边和拉丝。
3. 侧向孔加工的难点是什么？
侧向孔需要重新定位或二次装夹，重点是保证与正面大孔、底部凸耳孔之间的位置关系。
4. U形避让槽为什么要重点检查？
U形槽通常用于避开相邻机构或传感器，槽宽、槽底和边缘毛刺都会影响装配间隙。
5. 医疗PP支架交付前要做哪些复核？
通常需要复核外形、孔径、孔位、垂直度、槽口尺寸、孔口毛刺和表面清洁状态，必要时进行三坐标检测。
