一、零件背景：PP平面导向板用于医疗显微XY载台

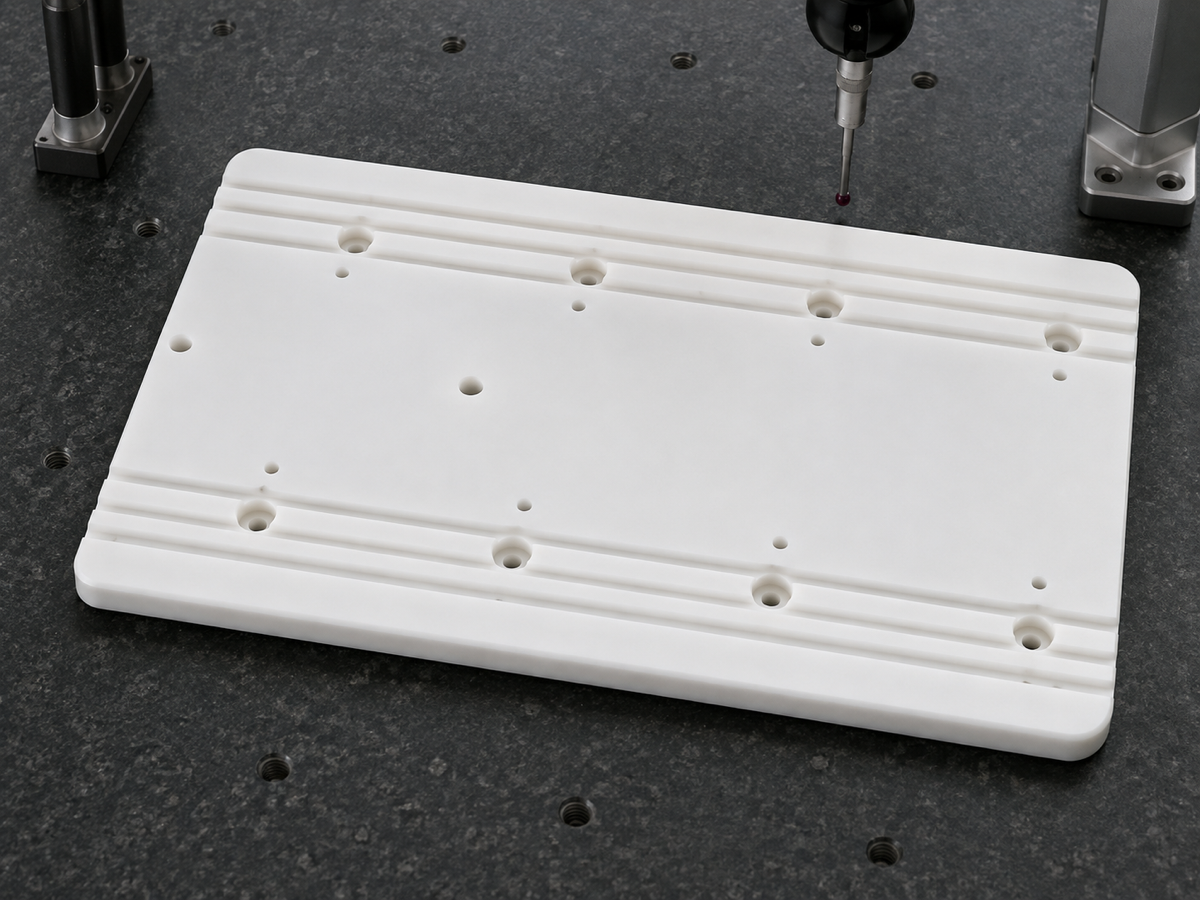

本案例选取一款医疗显微成像XY载台用PP平面导向板。图纸显示，零件整体为薄型长矩形板结构，右端圆角过渡，板面上下两侧分布平行长向导向槽和台阶，孔位沿长度方向成排布置，并包含多处沉孔与小定位孔。此类零件常用于显微载物台、病理切片观察平台、细胞成像模块或实验室自动化检测设备中，承担导向支撑、限位安装、模块连接和绝缘隔离作用。
在医疗显微成像设备中，XY载台需要保持平稳移动和重复定位。平面导向板虽然不直接参与成像，但它会影响滑台、限位件、传感器和安装支架的坐标关系。若长槽台阶不顺、孔位偏移或板面存在翘曲，装配后可能出现运动阻滞、限位不准、模块贴合不良等问题。
二、结构特点：长向导向槽与成排孔系同时存在

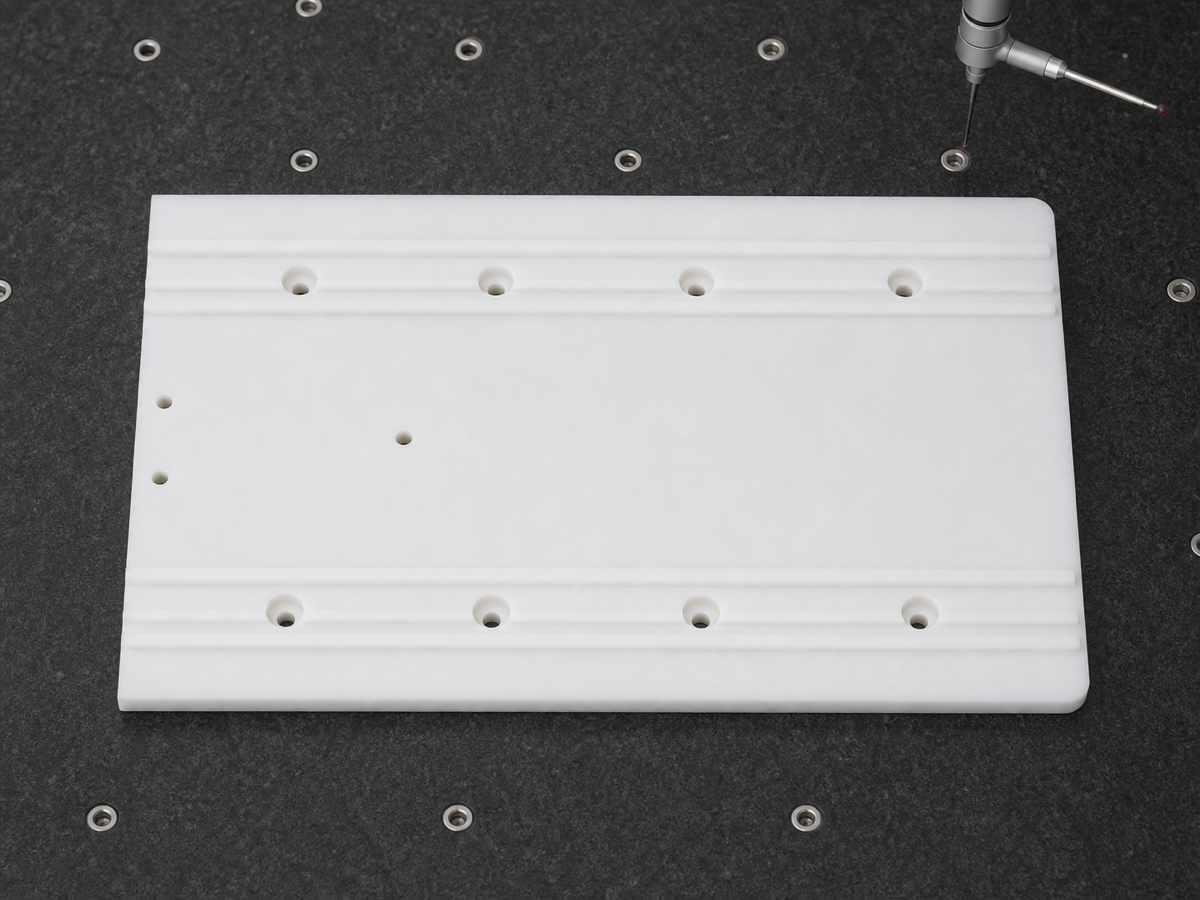

从图纸结构看，这款PP平面导向板的加工特征集中在薄板基准平面、两条长向导向槽台阶、成排安装孔、局部定位孔和圆角外形。长槽台阶需要保持宽度一致、边缘顺直，并与孔系保持稳定位置关系。成排沉孔通常用于螺钉安装，孔口质量和沉孔深度会直接影响装配贴合；小定位孔则用于辅助定位或连接相邻功能模块。
PP材料具有质量轻、耐化学性较好、绝缘性好等特点，适合部分医疗实验室设备中的塑料精密件。但PP材质偏软，钻孔和铣槽时容易产生翻边、拉丝和孔口毛刺；长薄板还容易因装夹受力或切削温升产生轻微变形。因此，这类零件加工要兼顾尺寸精度、表面清洁度和自由状态下的平面稳定性。
三、加工方案：低应力装夹，分段完成长槽台阶
莱图加加工类似PP平面导向板时，会先进行图纸评审，确认外形基准、导向槽位置、关键孔组和检测基准。装夹上采用均匀支撑和低应力压紧，减少薄板受力弯曲。加工顺序通常先建立外形和基准边，再分段完成长向导向槽、台阶和孔系，避免集中去料造成局部变形。
长向槽台阶加工时，需要控制刀具锋利度、切削负载和排屑状态，避免PP材料在槽边出现熔边或拉毛。孔系加工时，按功能区完成沉孔、安装孔和定位孔，并在关键孔位加工后进行中途复核。加工完成后，还要逐一清理孔口和槽边，确保无残屑、无细丝、无明显毛刺，满足医疗设备装配和清洁要求。
四、检测控制：复核平面度、槽台阶直线度和孔位

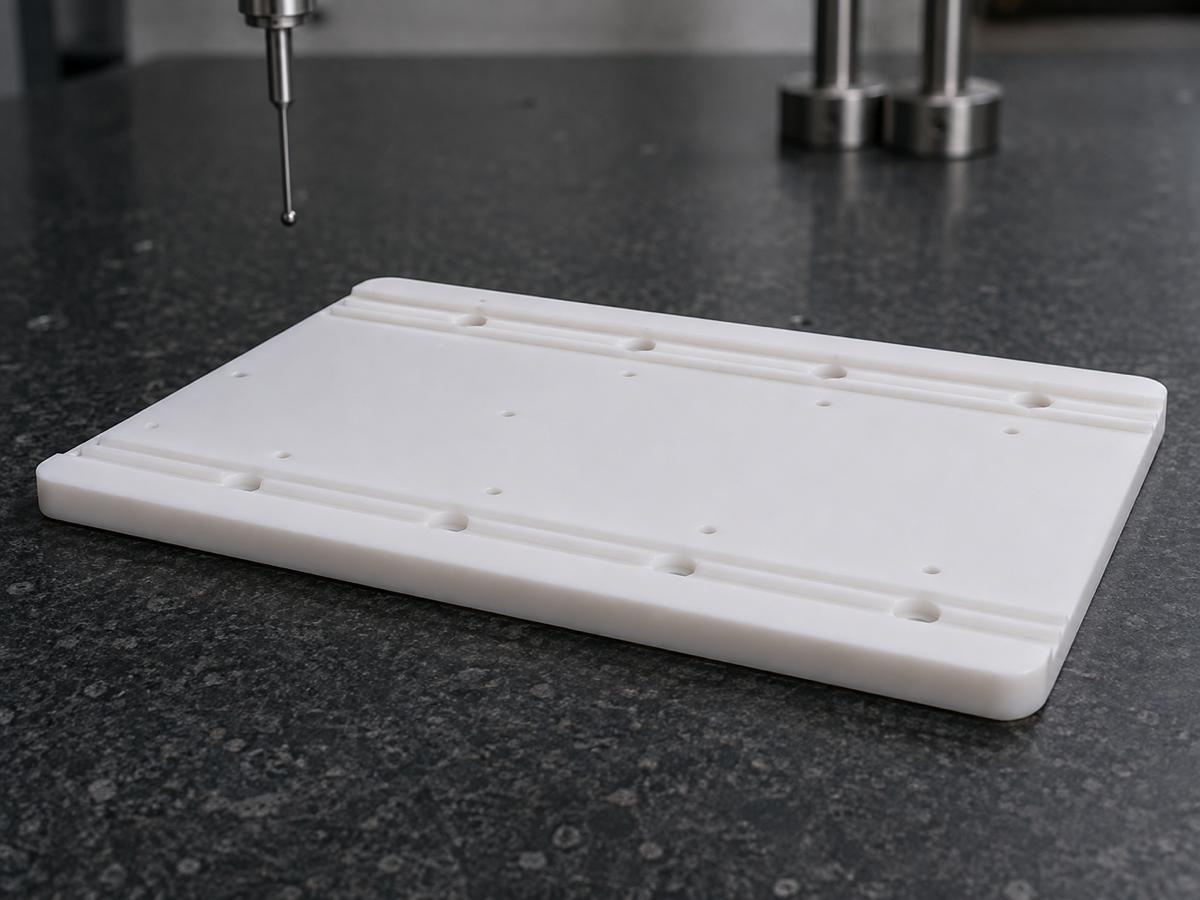

此类医疗PP平面导向板的检测重点包括外形尺寸、板厚、平面度、长槽宽度、台阶高度、槽边直线度、安装孔位置、沉孔深度、定位孔孔径以及孔口毛刺状态。莱图加会结合三坐标检测、投影仪、针规和外观放大检查，对关键功能尺寸进行复核，确保零件可以稳定装入客户的显微XY载台结构中。
检测时尤其要关注自由状态下的平面度。如果零件在夹持状态下看似合格，松夹后出现翘曲，装配后仍会对导向和限位产生影响。通过加工中巡检、终检和清洁外观复核，可以提前发现槽边不顺、孔位异常、孔口毛刺或局部变形等问题，减少客户后续装配调试风险。
五、案例小结：PP导向板加工要把“直、平、净”做稳定
本案例中的医疗显微成像XY载台PP平面导向板，体现了塑料薄板精密加工的典型要求：长向槽台阶要直，孔系坐标要准，薄板平面度要稳，孔槽边缘要干净。莱图加在此类零件加工中，会围绕图纸评审、低应力装夹、分段精加工、锋利刀具、去毛刺清洁和三坐标检测建立过程闭环，帮助客户获得适合医疗显微设备装配使用的PP平面导向零件。
FAQ：医疗PP平面导向板加工常见问题
1. PP平面导向板为什么要控制长槽直线度？
长槽和台阶常用于导向或限位配合，直线度不足会影响滑台运动顺畅度和模块装配位置。
2. PP材料加工孔时如何减少毛刺？
需要使用锋利刀具、稳定转速进给、及时排屑，并在加工后对孔口进行清理和轻微倒角。
3. 薄型PP板为什么要低应力装夹？
薄板在夹具中容易被压弯，如果带着变形加工，松夹后尺寸和形位状态可能发生变化。
4. 沉孔加工对医疗设备装配有什么影响？
沉孔深度和孔口质量会影响螺钉贴合、安装平整度和模块定位稳定性，需要重点复核。
5. 三坐标检测主要复核哪些内容？
通常复核外形基准、长槽台阶、安装孔、定位孔和平面度，确认各功能区域之间的位置关系稳定。
