一、零件背景：PP导向定位板服务于医疗显微成像XY载台

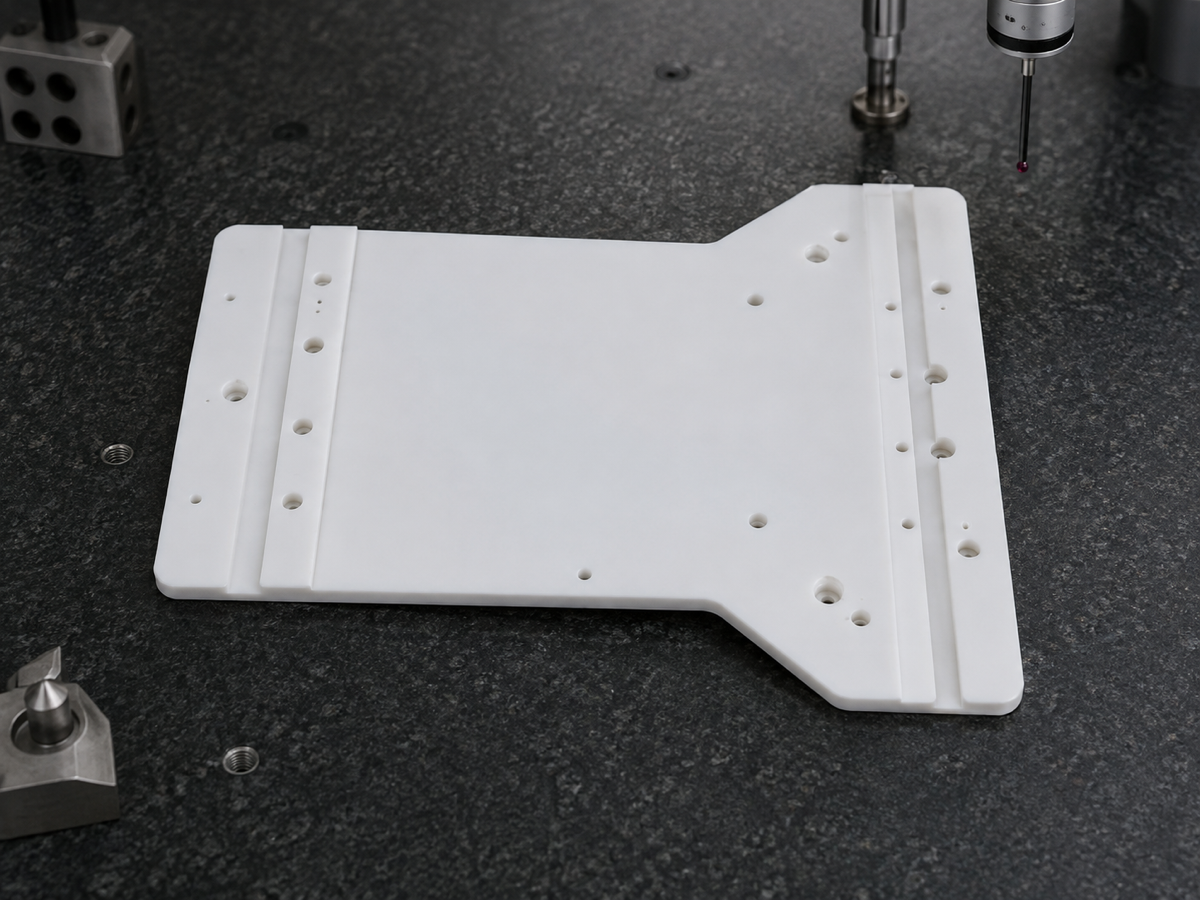

本案例选取一款医疗显微成像XY载台用PP导向定位板。图纸显示，零件整体为薄型板状结构，主体为长条矩形平面，右端带加宽安装区域和斜向过渡肩部，两侧布置窄条导向台阶，并分布多组安装孔、定位孔和沉孔。此类零件常用于显微观察平台、病理切片定位模块、实验室自动化滑台或光学检测设备中，承担导向支撑、位置转换、模块连接和轻量化隔离作用。
医疗显微成像设备对运动平稳性和重复定位精度要求较高。导向定位板虽然不是直接成像元件，但会影响载台运动、样品夹持和相邻机构的装配关系。若板面翘曲、侧向台阶高度不一致，或孔系位置发生偏差，后续装配时可能出现滑台阻滞、模块错位、传感器调试困难等问题。
二、结构特点：侧向导轨台阶与多组孔系集中在薄板上

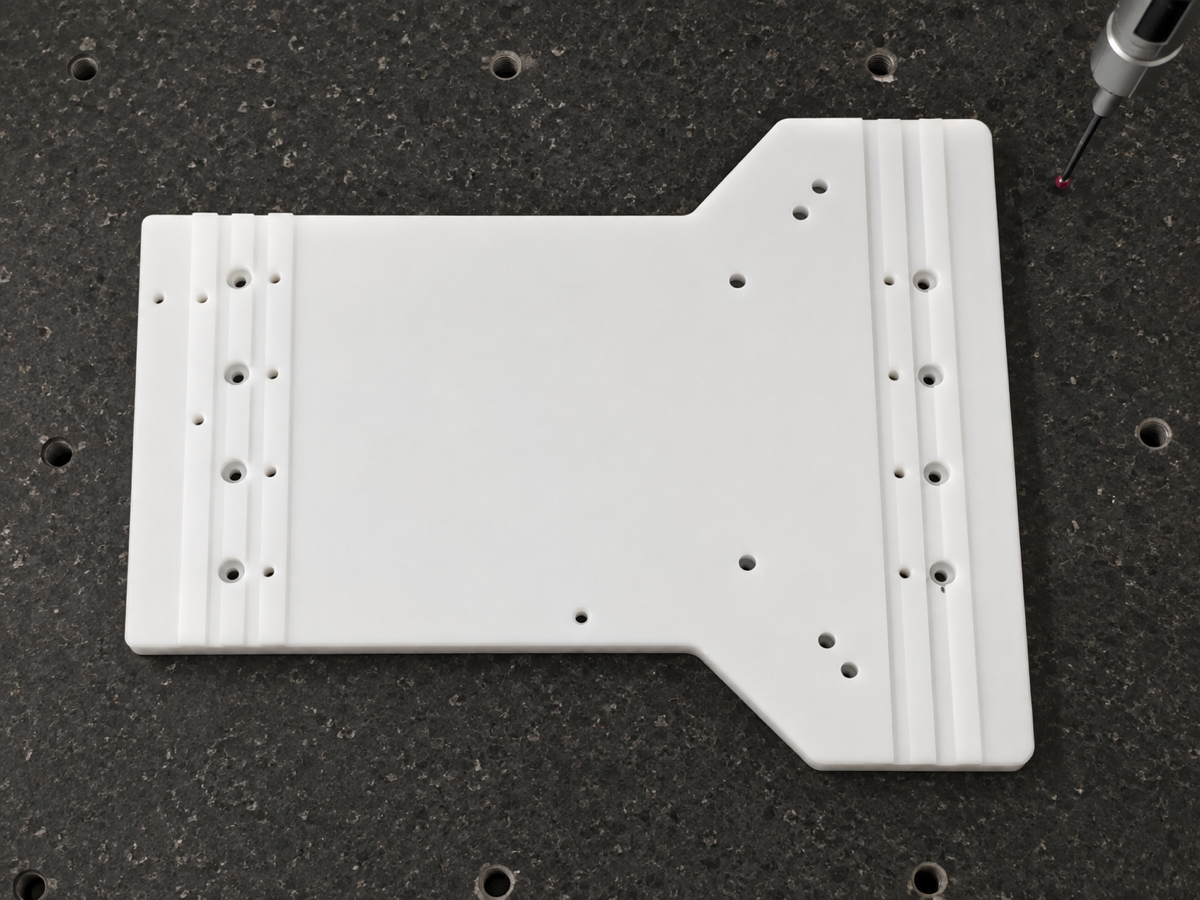

从结构看，这款PP导向定位板的加工重点集中在薄板平面、左右导向台阶、右端加宽外形、斜向过渡肩部以及多组孔系。板面主体需要保持平整，两侧窄条台阶需要保证宽度、高度和直线度，安装孔与定位孔则要与外形基准保持稳定坐标关系。右端加宽区域通常用于连接驱动模块、限位块或辅助安装件，因此孔位和轮廓过渡都不能随意漂移。
PP材料具有质量轻、耐化学性较好、绝缘性好等特点，适合部分医疗实验室设备辅助结构件。但PP材料偏软，切削时容易产生翻边、拉丝、孔口毛刺和局部热变形。尤其是薄板加台阶结构，如果装夹压力过大或切削温升过高，零件松夹后容易产生轻微弯曲，影响后续检测和装配。
三、加工方案：低应力装夹，分区完成台阶和孔系
莱图加加工类似PP导向定位板时，会先进行图纸评审，确认装配基准、关键孔组、侧向导向面和检测要求。装夹方案以低应力和均匀支撑为原则，避免薄板在加工中被压弯。外形粗加工后保留适当余量，再进行导向台阶、孔系和沉孔精加工，尽量减少集中去料对板面平面度的影响。
孔系加工会根据功能区域分组完成。对安装孔和沉孔，需要控制孔径、深度、同轴度和孔口倒角；对小定位孔，需要保证孔壁干净、孔位稳定。侧向导向台阶则要使用锋利刀具和稳定进给，避免PP材料因切削热产生熔边。加工完成后，还要进行人工复核、去毛刺、清孔和清洁，保证孔内无残屑、边缘无细丝。
四、检测控制：重点复核平面度、导向台阶和装配孔
此类医疗PP导向定位板的检测重点包括外形尺寸、板厚、平面度、两侧台阶宽度、台阶直线度、右端加宽外形、斜向肩部轮廓、安装孔位置、定位孔位置和沉孔质量。莱图加会结合三坐标检测、投影仪、针规和外观放大检查，对关键功能尺寸进行复核，确保零件交付后能顺利进入客户装配环节。

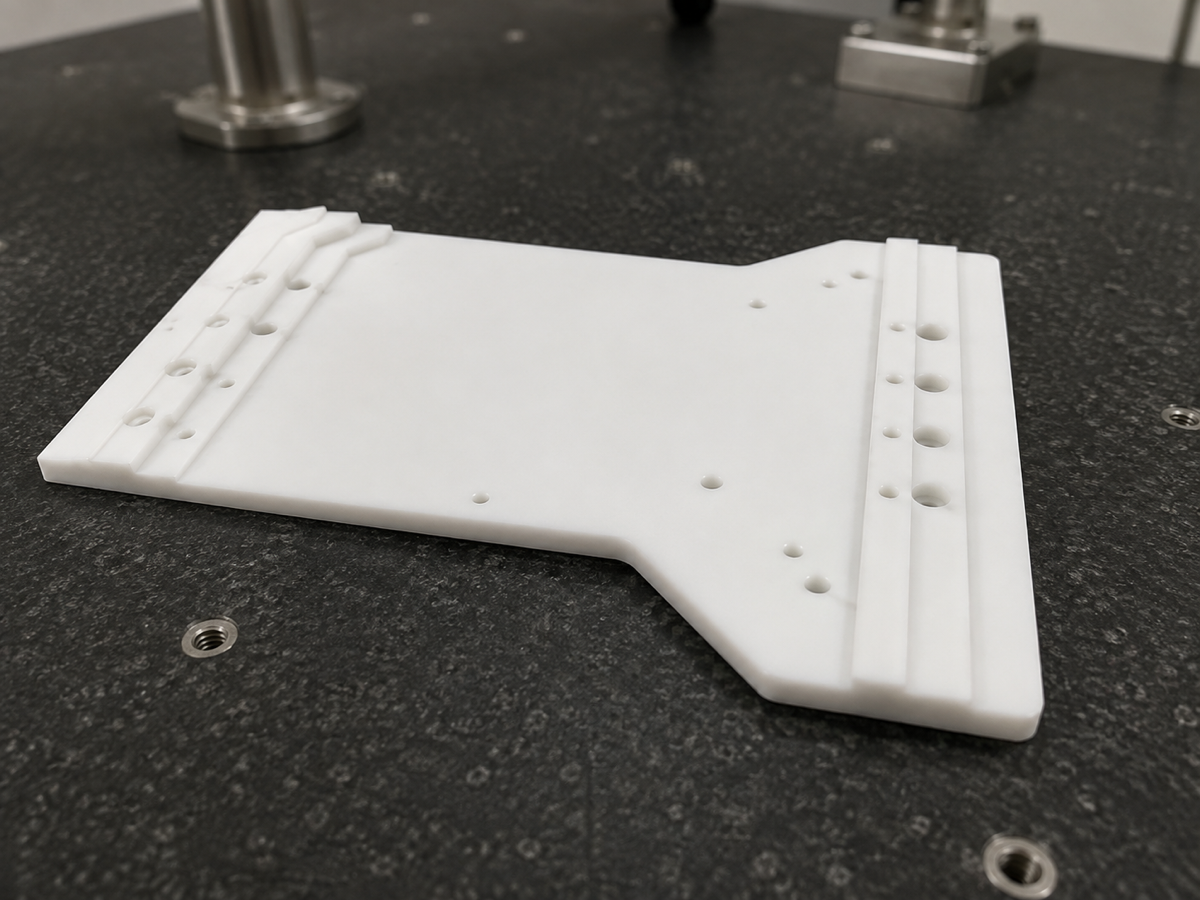

检测时还要关注自由状态下的薄板变形。若零件只在夹具中保持平整，松开后产生翘曲，装配到显微XY载台上仍可能带入应力。通过加工中巡检、终检和外观清洁检查，可以提前发现孔口毛刺、台阶不顺、局部翘曲或沉孔异常等问题，提升医疗设备零部件的装配可靠性。
五、案例小结：PP薄板导向件要兼顾轻量化和装配稳定
本案例中的医疗显微成像XY载台PP导向定位板，体现了塑料精密零件加工中常见的综合难点：薄板容易变形、材料容易翻边、台阶需要顺直、孔系需要稳定。莱图加在此类零件加工中，会围绕图纸评审、低应力装夹、锋利刀具、分区加工、去毛刺清洁和三坐标检测建立过程闭环，帮助客户获得表面干净、孔位可靠、导向台阶稳定的医疗设备塑料定位板零件。
FAQ：医疗PP导向定位板加工常见问题
1. PP导向定位板为什么要控制平面度？
平面度会影响显微XY载台的装配贴合和运动稳定性，薄板翘曲可能带来导轨受力不均或模块错位。
2. PP材料钻孔为什么容易有毛刺？
PP材料偏软且韧性较高，孔口容易翻边或拉丝，需要锋利刀具、合理转速进给和加工后清孔去毛刺。
3. 侧向导向台阶加工要注意什么？
要控制台阶宽度、高度、直线度和表面光洁度，避免熔边、接刀痕或局部变形影响导向配合。
4. 医疗显微载台零件为什么建议做三坐标检测？
三坐标可复核孔系、外形和导向台阶之间的坐标关系，帮助确认零件能与滑台、传感器和安装模块稳定配合。
5. PP定位板交付前需要哪些清洁处理？
通常需要去除孔口毛刺、清理孔内残屑、擦净表面切屑和细丝，并检查外观，避免残留物进入医疗实验设备。
