一、零件背景：PP绝缘隔套用于医疗显微XY载台

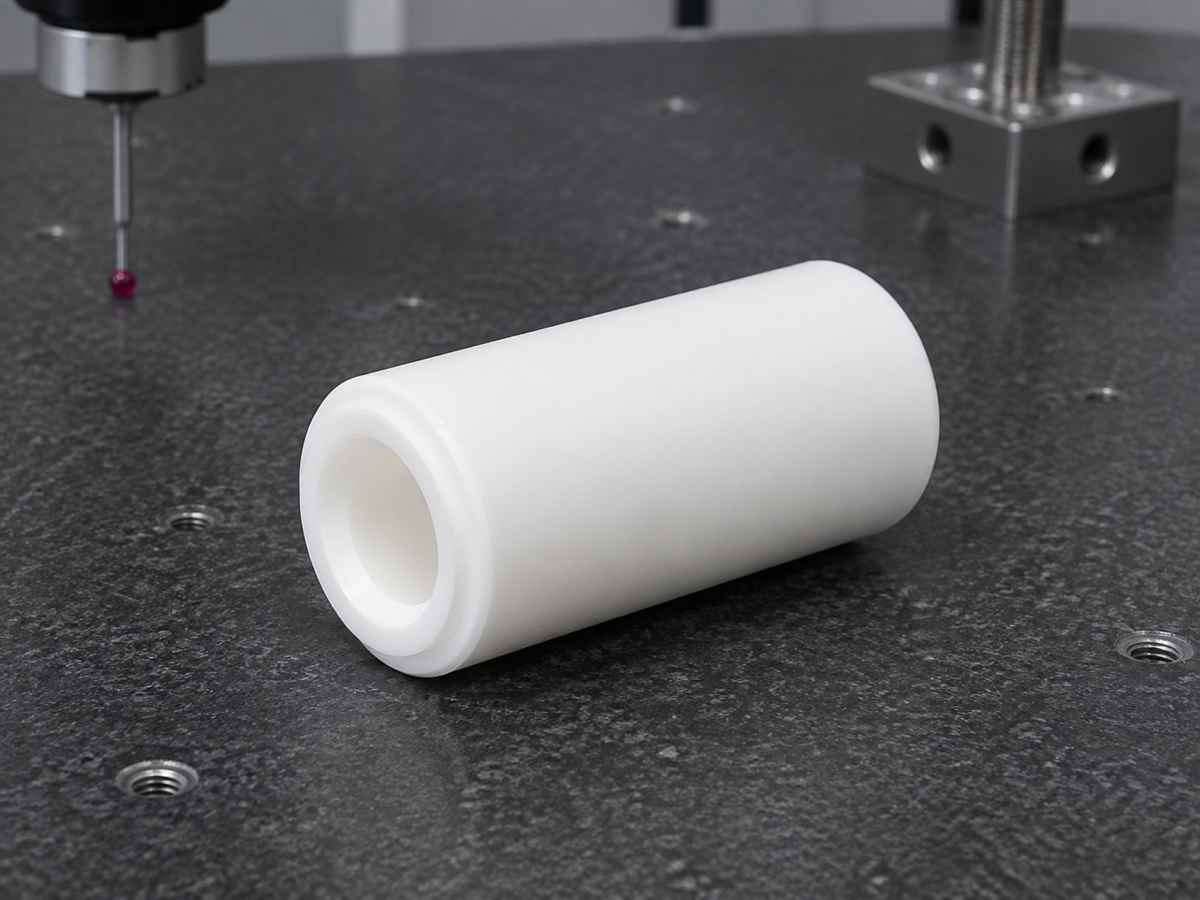

本案例选取一款医疗显微成像XY载台用PP绝缘隔套。图纸显示，零件为短圆柱套筒结构，外形为圆柱体，中间设置贯穿孔，两端孔口带台阶或倒角过渡。此类零件常用于显微载物台、病理切片观察平台、光学检测模块或实验室自动化设备中，承担隔离、支撑、限位、绝缘和间距控制作用。
医疗显微成像设备内部通常包含金属导轨、传感器、线缆和光学组件，部分位置需要非金属隔套来减少直接接触、控制安装间距或实现绝缘隔离。PP材料质量轻、绝缘性好、耐部分化学清洁环境，适合这类辅助支撑零件。虽然隔套结构简单，但外圆、内孔、端面和倒角都直接影响装配贴合与使用稳定性。
二、结构特点：短圆柱、中心通孔和内台阶集中在小零件上

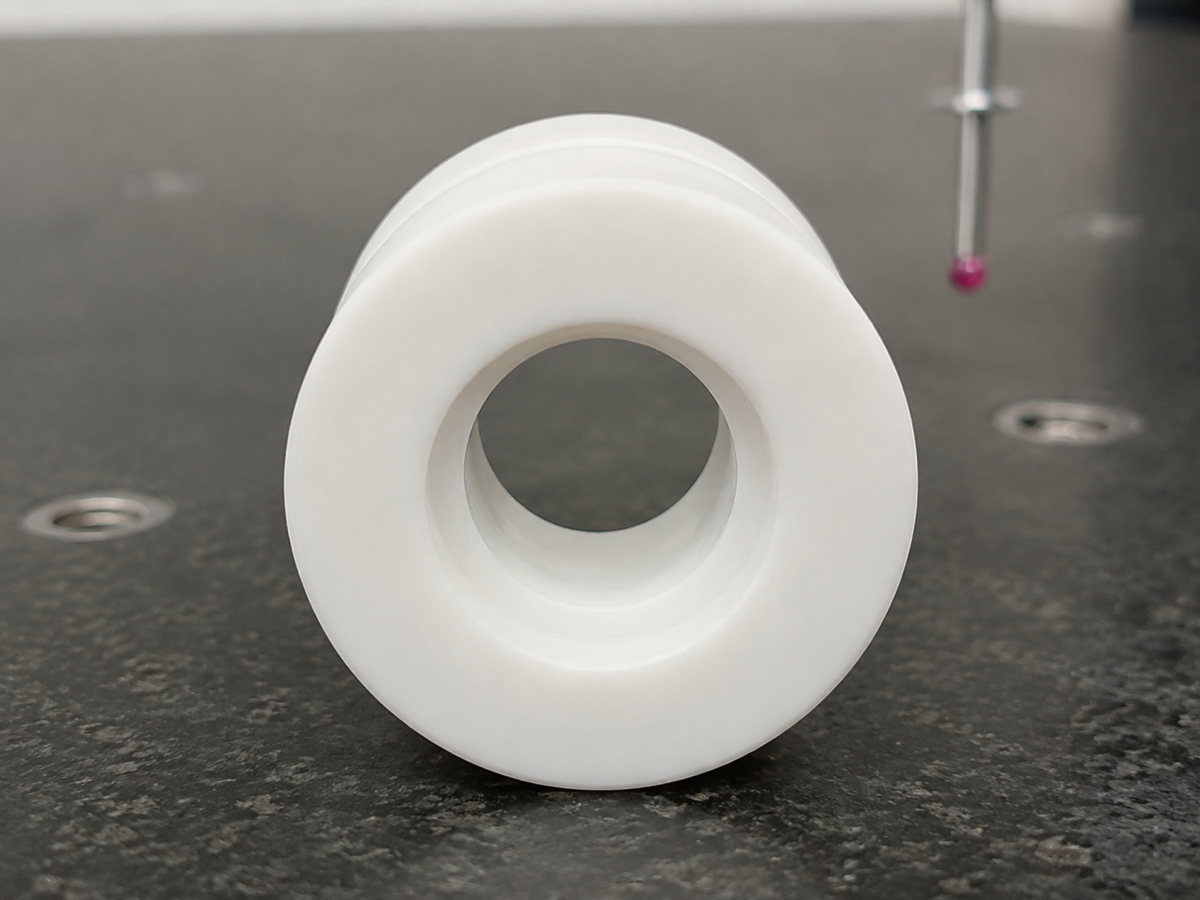

从图纸结构看，这款PP绝缘隔套的主要特征包括圆柱外形、中心贯穿孔、端面倒角和孔口内台阶。外圆需要保持圆整，内孔需要保证孔径稳定和孔壁光洁，两端端面需要与轴线保持良好的垂直关系。若端面不平或内孔偏心，装配后可能造成压靠不稳、支撑偏斜或相邻部件间距异常。
PP材料有一定韧性，车削和钻孔时容易出现孔口翻边、细丝残留和局部熔边。隔套类零件的孔壁如果不干净，螺钉、销轴或导向件穿过时会产生阻滞；倒角如果过大或不均匀，也会影响端面接触面积。因此，此类小圆柱件的加工重点是同轴、端面、孔壁和清洁度。
三、加工方案：以内孔和端面为核心控制加工顺序
莱图加加工类似PP绝缘隔套时，会先确认外径、长度、内孔、端面台阶和倒角要求。加工通常以圆柱毛坯稳定装夹为基础，先完成外圆和端面，再加工中心通孔及内台阶。对PP材料，需要使用锋利刀具和合理切削参数，控制切削热，避免孔壁发毛、端面发白或外圆表面出现拉痕。
内孔加工完成后，会对孔口进行轻微倒角和清洁处理，保证孔壁顺滑、端面平整。对于用于医疗显微XY载台的隔套，还要注意零件批量一致性，同一批隔套的长度差、端面垂直度和孔径波动都应控制在图纸要求范围内，避免装配后产生高低差或预紧不均。
四、检测控制：重点复核同轴度、端面垂直度和孔壁状态

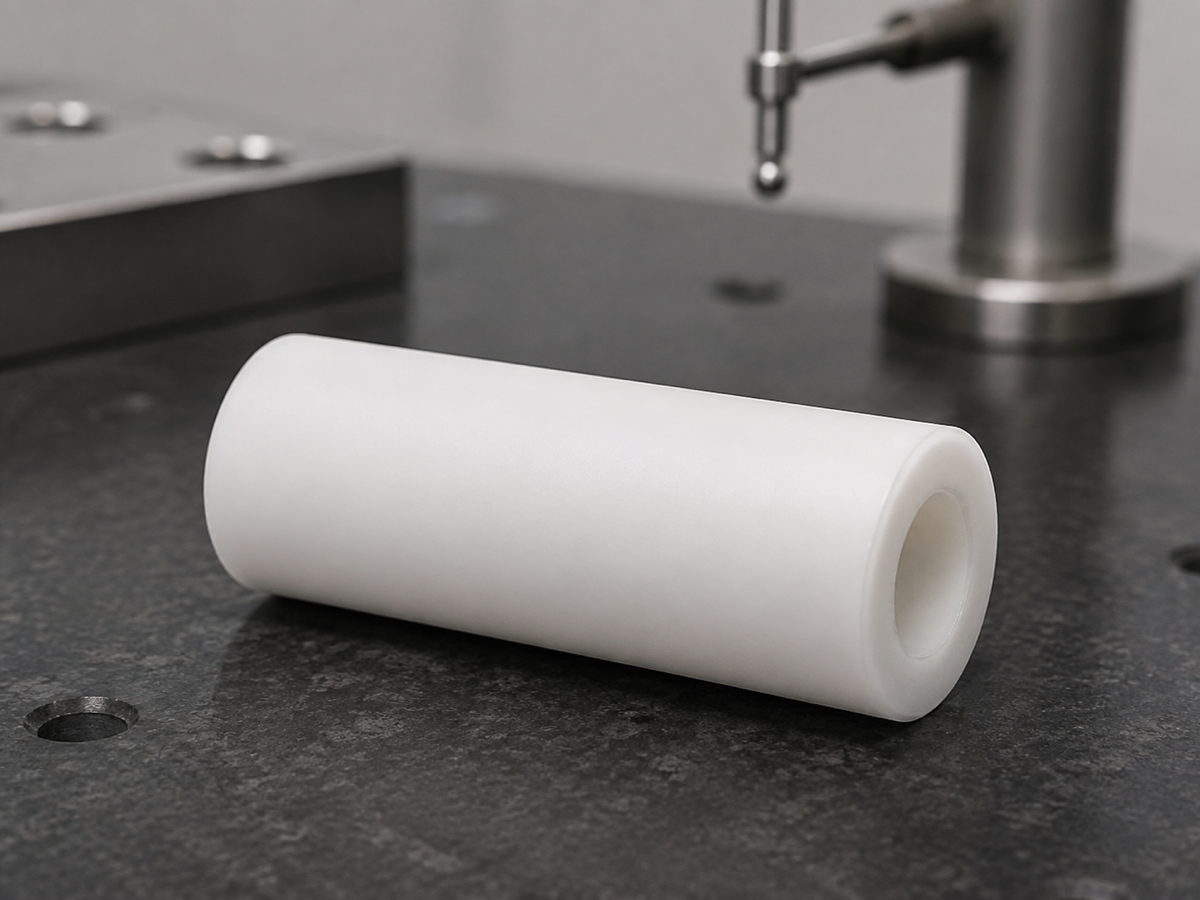

此类医疗PP绝缘隔套的检测重点包括外径、长度、内孔孔径、孔口台阶、端面倒角、同轴度、端面垂直度和孔壁光洁度。莱图加会结合三坐标检测、卡尺、塞规、投影仪和外观放大检查，对关键功能尺寸进行复核。对于隔套类零件，检测不只看尺寸是否合格，还要关注端面是否贴合、孔口是否干净、孔壁是否存在拉丝。
医疗设备装配对清洁度要求较高，PP隔套若有细小塑料屑残留，可能在运动或维护过程中脱落。通过加工中巡检、终检、清孔和外观复核，可以提前发现孔径异常、倒角不均、端面毛刺或外圆划伤等问题，提升零件交付稳定性。
五、案例小结：简单隔套也要把同轴、端面和清洁度做稳
本案例中的医疗显微成像XY载台PP绝缘隔套，体现了小型塑料圆柱件加工的典型要求：外圆要稳定，内孔要同轴，端面要平整，孔口要干净。莱图加在此类零件加工中，会围绕图纸评审、稳定装夹、锋利刀具、内孔精修、端面倒角、清洁去毛刺和检测复核建立过程闭环，帮助客户获得适合医疗显微设备装配使用的PP隔套零件。
FAQ：医疗PP绝缘隔套加工常见问题
1. PP绝缘隔套主要用于哪些位置？
常用于医疗显微XY载台中的支撑、隔离、限位和绝缘位置，帮助控制组件间距并减少直接接触。
2. 内孔加工为什么要关注孔壁光洁度？
孔壁不光洁会影响螺钉、销轴或导向件穿入，严重时会造成装配阻滞或位置偏斜。
3. PP材料加工孔口如何减少毛刺？
需要使用锋利刀具、控制切削热、保持排屑顺畅，并在加工后进行轻微倒角和清孔处理。
4. 隔套端面垂直度有什么影响？
端面垂直度不足会影响压靠贴合，可能造成支撑偏斜、间距不稳或装配预紧不均。
5. PP隔套交付前需要做哪些检查？
通常需要复核外径、长度、内孔、倒角、端面、同轴状态和孔口清洁度，必要时进行三坐标检测。
