一、零件背景：长导向限位板用于医疗显微XY载台

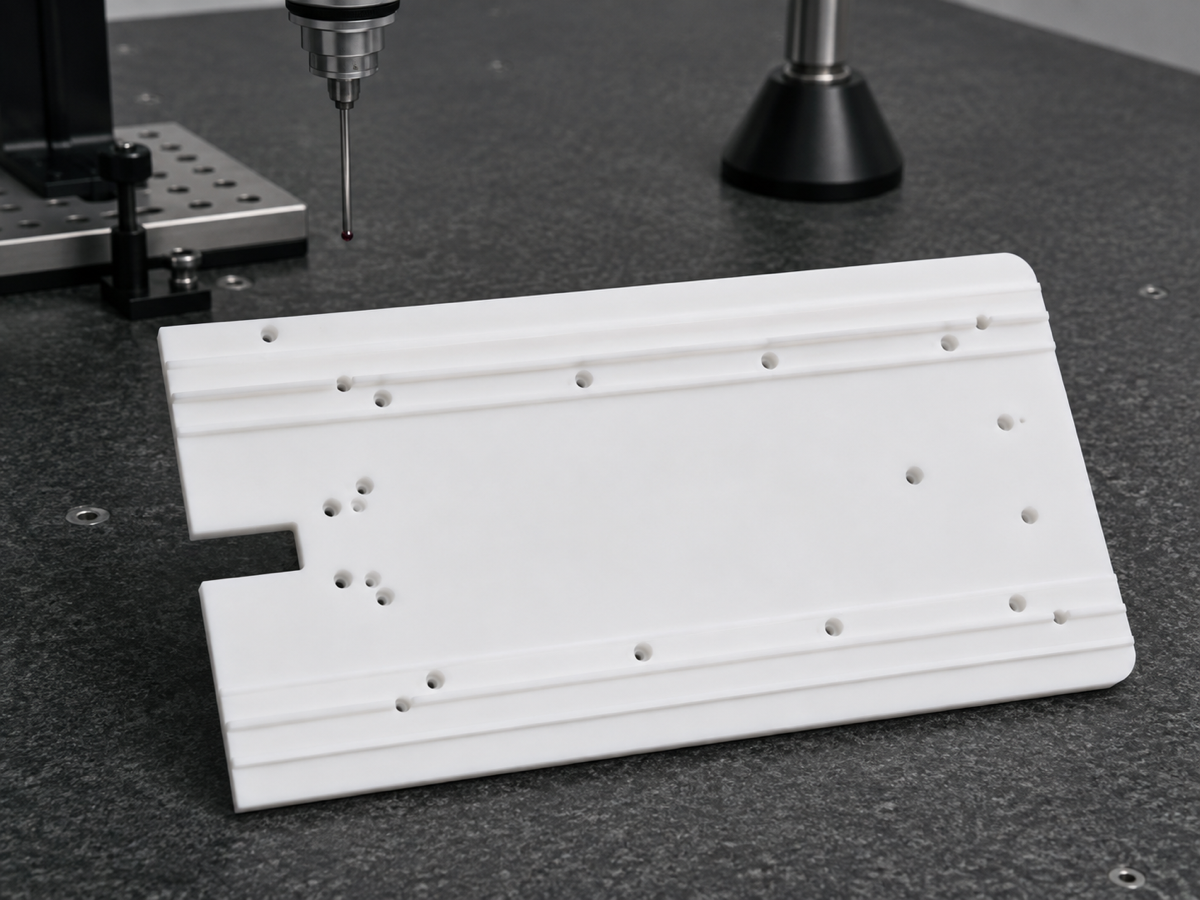

本案例选取一款医疗显微成像XY载台用PP长导向限位板。图纸显示，零件为薄型长条板结构，右端圆角收边，左侧带局部矩形避让缺口，上下两侧沿长度方向布置平行导向台阶或浅槽边，板面分布多组安装孔、定位孔和沉孔。此类零件常用于病理切片观察平台、显微载物台、细胞培养观察模块或实验室自动化检测设备中，承担导向、限位、连接和轻量化支撑作用。
显微成像设备对运动顺畅度和重复定位稳定性要求高。长导向限位板虽然结构看似简单，但会影响滑台行程、安装基准和相邻零件的配合状态。若长边台阶直线度不足、避让缺口边缘有毛刺，或孔位坐标出现偏差，装配时就可能带来滑动阻滞、定位偏移和调试时间增加。
二、结构特点：长向台阶、侧向避让和多组孔系组合在薄板上

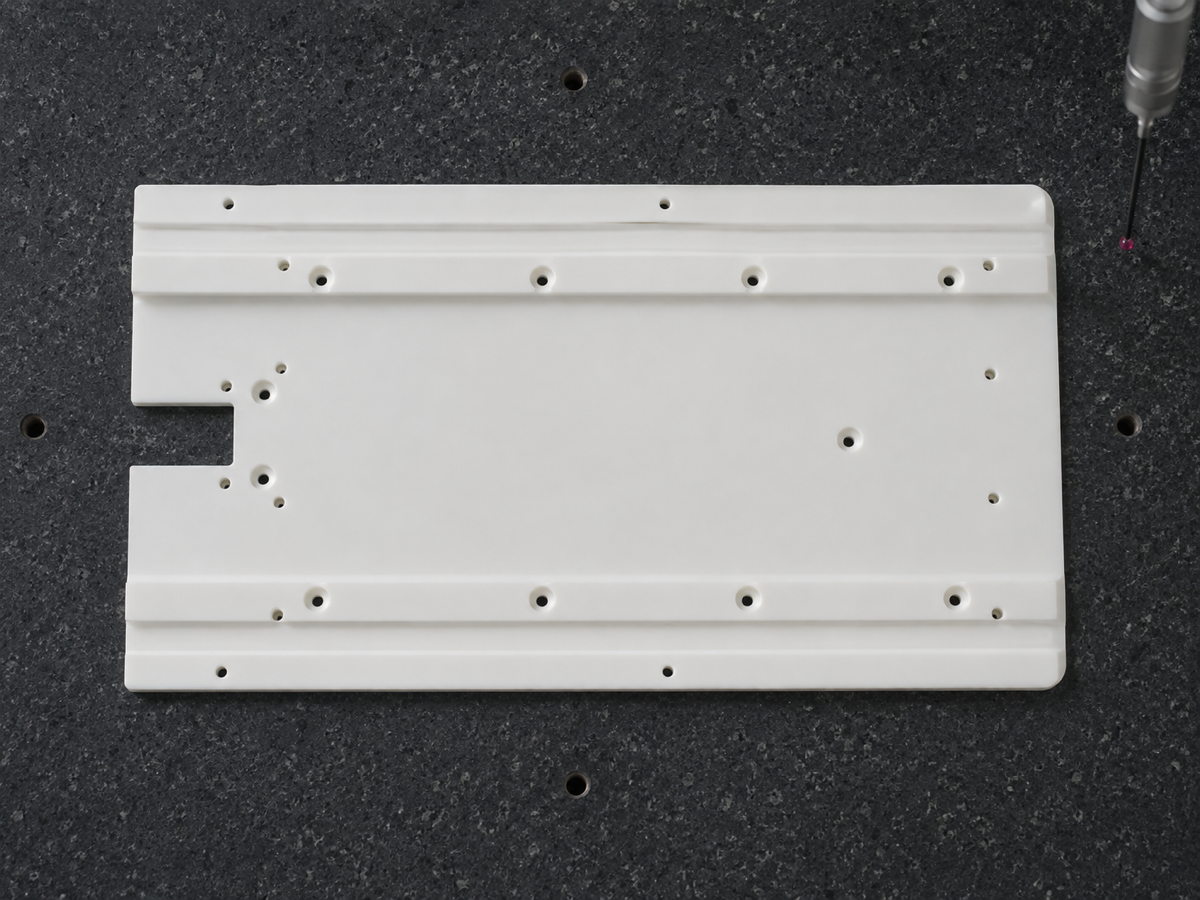

从图纸结构看，这款PP长导向限位板的主要特征包括长条基准平面、上下两条平行导向台阶、左侧局部避让缺口、分散安装孔和局部密集小孔组。长向台阶通常用于导向、压靠或限位配合，需要保证直线度和边缘顺滑；避让缺口可能用于避开传感器、线缆、挡块或运动机构，其内角和开口边缘需要干净无毛刺。
PP材料质量轻、耐化学性较好，并具有一定绝缘性，适合部分医疗实验室设备中的辅助定位件和滑台隔离件。但PP材料偏软，长薄板在装夹和切削中容易受力弯曲；钻孔时也容易出现翻边、拉丝和孔口毛刺。因此，加工重点不只是把孔加工出来，更要控制薄板自由状态下的平面稳定和长边台阶的一致性。
三、加工方案：先稳基准，再分段加工长边导向结构
莱图加加工类似PP长导向限位板时，会先确认外形基准、装配孔组、长向台阶和避让缺口之间的关系。装夹时采用均匀支撑和低压力压紧，避免薄板被夹具压弯后再加工。外形和缺口区域先进行低应力开粗，保留合理余量，再对长向导向台阶、孔系和沉孔进行精加工。
长向台阶加工需要控制刀具锋利度、进给稳定性和切削温升，避免PP材料出现熔边或发白拉毛。孔系加工时，根据功能区域分组完成安装孔、定位孔和沉孔，孔口适当倒角并及时清理切屑。对于左侧避让缺口，内角过渡和缺口边缘要重点去毛刺，避免装配时刮擦相邻机构或形成残屑脱落风险。
四、检测控制：三坐标复核长边直线度与孔位关系

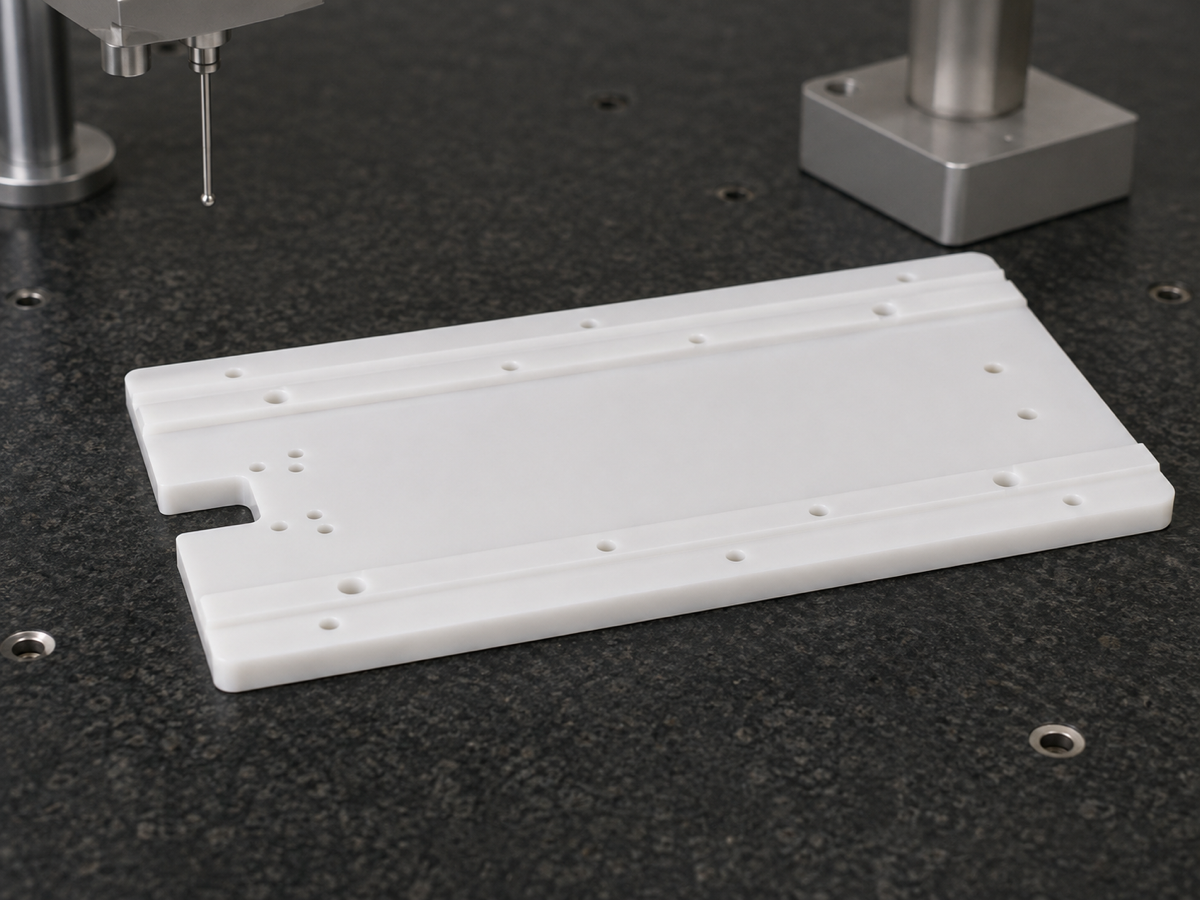

此类医疗PP长导向限位板的检测重点包括外形尺寸、板厚、平面度、长向台阶宽度、台阶直线度、避让缺口轮廓、安装孔位置、定位孔孔径、沉孔深度和孔口毛刺状态。莱图加会结合三坐标检测、针规、投影仪和外观放大检查，对关键功能尺寸和表面状态进行复核。
检测时需要特别关注自由状态下的薄板平面度。若零件在夹持状态下合格，松夹后产生翘曲，装到医疗显微XY载台后仍会影响运动基准。通过加工中巡检和终检，可以及时发现台阶不顺、孔位偏移、缺口毛刺或局部变形等问题，帮助客户降低装配调试风险。
五、案例小结：长条PP导向件要把直线、孔位和清洁度做稳
本案例中的医疗显微成像XY载台PP长导向限位板，体现了塑料精密薄板加工的典型要求：长边导向要直，孔系坐标要准，避让缺口要干净，薄板平面度要稳定。莱图加在此类零件加工中，会围绕图纸评审、低应力装夹、分段精加工、锋利刀具、去毛刺清洁和三坐标检测建立过程闭环，帮助客户获得适合医疗设备装配使用的PP导向限位零件。
FAQ：医疗PP长导向限位板加工常见问题
1. PP长薄板为什么容易翘曲？
PP材料刚性相对较低，长薄板在装夹、去料和温升影响下容易变形，因此需要均匀支撑和低应力加工。
2. 长向导向台阶加工要重点控制什么？
要控制台阶宽度、高度、直线度和边缘光洁度，避免导向面不顺导致滑台装配或运动受阻。
3. 侧向避让缺口为什么要重点去毛刺？
避让缺口通常靠近运动件、线缆或传感器，毛刺和残屑可能造成刮擦、干涉或清洁风险。
4. PP材料孔加工如何减少拉丝？
可使用锋利刀具、合理转速进给、稳定排屑和加工后清孔，减少孔口翻边和塑料细丝残留。
5. 医疗显微载台零件为什么需要三坐标检测？
三坐标可复核孔系、长边台阶和外形基准之间的位置关系，帮助确认零件能稳定参与载台装配。
