一、零件背景：PP圆角多孔定位板用于医疗显微XY载台

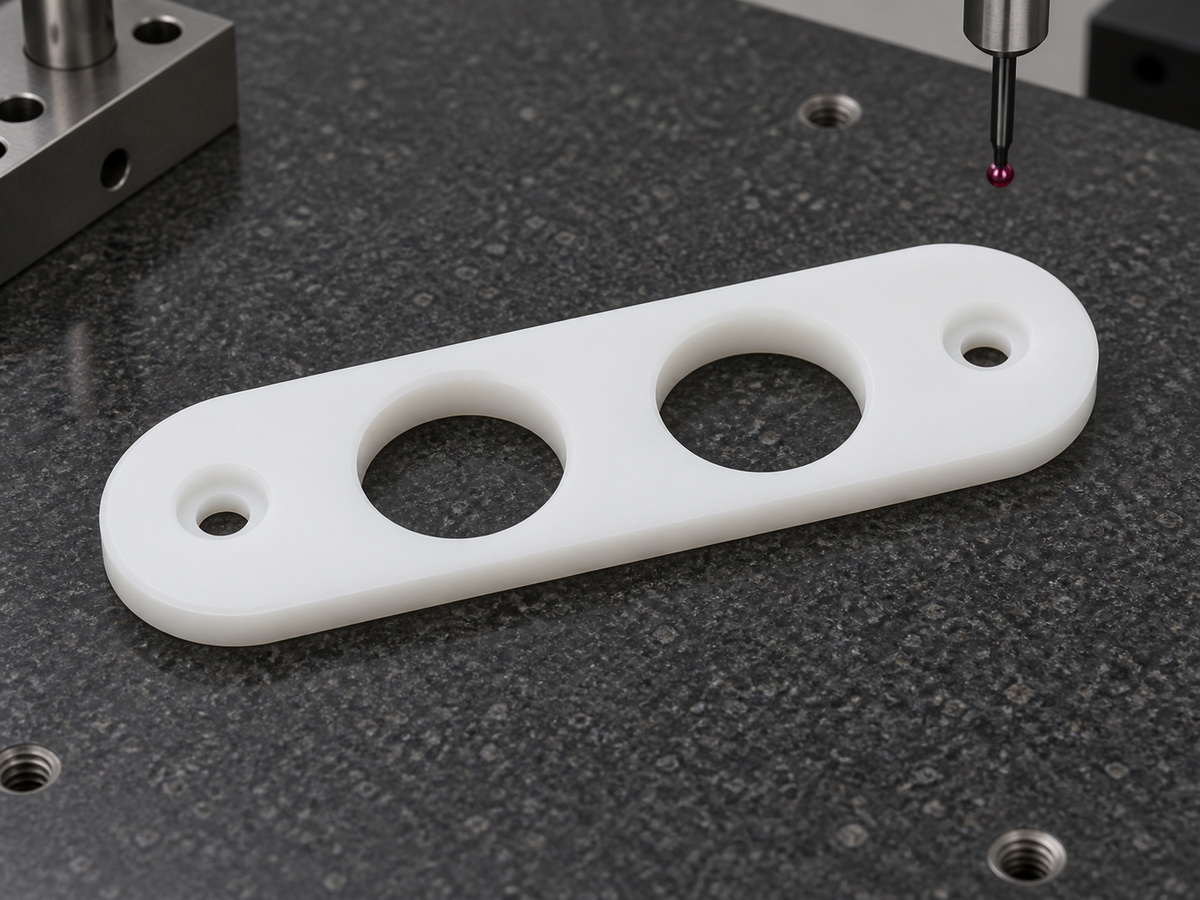

本案例选取一款医疗显微成像XY载台用PP圆角多孔定位板。图纸显示，零件为长圆角薄板结构，两端为圆弧外形，中部布置两处大圆孔，两端各设置一处小孔，并在孔口位置设计沉台或倒角过渡。此类零件常用于显微载物台、病理切片观察平台、光学检测模块和实验室自动化设备中，承担定位、避让、隔离、导向和安装基准转换作用。
医疗显微成像设备内部通常包含导轨、滑块、镜头支架、传感器和载片平台，局部位置需要非金属板件来减轻重量、形成绝缘隔离并避免金属件直接接触。PP材料质量轻、绝缘性好，具备一定耐化学清洁能力，适合部分医疗实验设备的辅助结构件。对于这类圆角多孔板，外形轮廓、孔距、孔径和端面清洁度都会影响装配顺畅度。
二、结构特点：两大孔、端部小孔与长圆外形组合

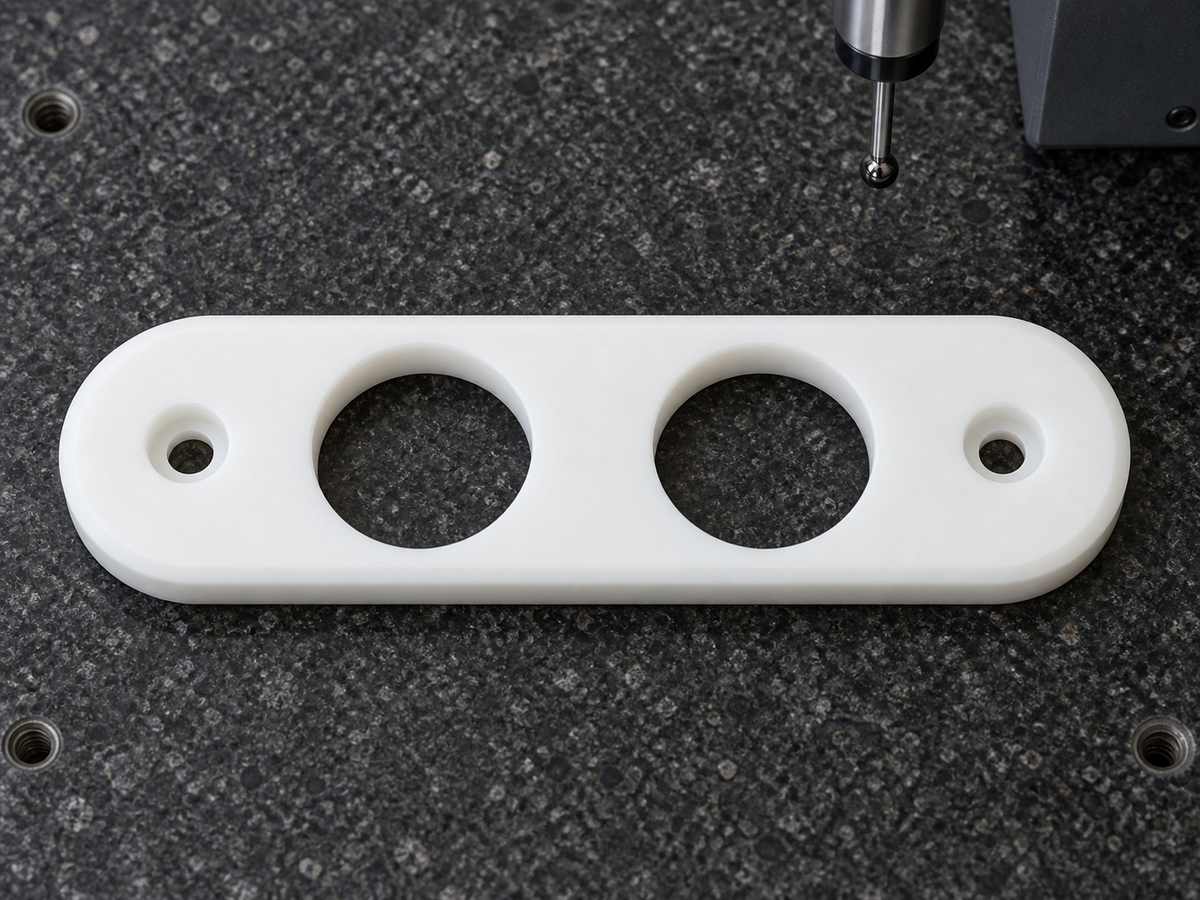

从结构上看，这款PP定位板的主要特征包括长圆角外形、薄板厚度、两处中部大孔、两端小孔、孔口沉台和周边倒角。中部大孔多用于避让光路、镜筒、滑动组件或装配空间，两端小孔则可能用于螺钉连接、销钉定位或限位安装。长圆外形可以在有限空间内获得较大的支撑长度，同时减少边角干涉。
PP材料偏软且有韧性，加工大孔和沉台时容易出现孔壁发毛、孔口翻边和薄边受力变形。若两处大孔位置偏差过大，可能影响设备内部避让空间；若端部小孔沉台深浅不一致，螺钉压靠后会造成局部翘曲；若外形圆角与孔位基准关系不稳定，则会影响板件在XY载台中的装配方向和重复定位。
三、加工方案：以孔距稳定和薄板平整为核心
莱图加加工类似PP圆角多孔定位板时，会先进行图纸评审，确认材料牌号、板厚、外形尺寸、两大孔孔径、端部小孔位置、沉台深度、倒角要求和检测基准。加工中通常采用稳定贴合装夹，先加工基准边和外形轮廓，再完成大孔、小孔和沉台。对于薄板类PP零件，夹紧力不能过大，否则容易产生装夹变形，松开后尺寸会回弹。
孔加工环节需要使用锋利刀具，并控制切削热与排屑。大孔加工要关注孔壁圆整度和孔口毛刺，小孔沉台要保证压靠面平整，外周长圆弧要过渡顺滑。加工完成后，还需要对大孔内壁、小孔边缘、沉台台阶和板件周边进行细致去毛刺与清洁，避免塑料细丝残留在医疗设备内部。
四、检测控制：重点复核孔距、沉台和外形轮廓

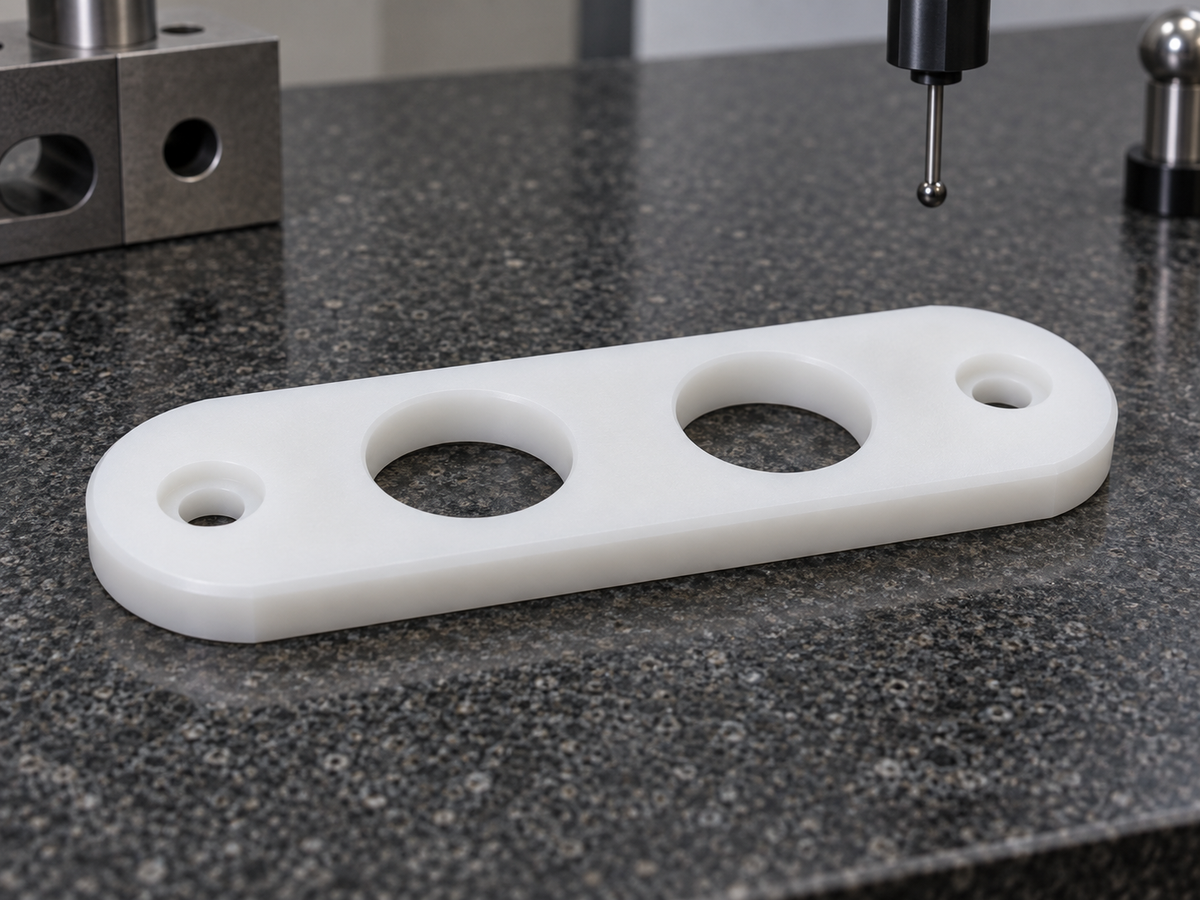

此类医疗PP定位板的检测重点包括总长、宽度、板厚、圆角外形、大孔孔径、两大孔中心距、端部小孔孔径、小孔位置、沉台尺寸、孔口倒角、平面度和外观清洁度。莱图加会结合三坐标检测、卡尺、塞规、投影仪和外观放大检查，对关键功能尺寸进行复核，确保零件可以稳定安装在医疗显微XY载台结构中。
检测时不仅要看尺寸合格，还要看板面是否翘曲、沉台是否压靠均匀、孔口是否有毛刺残留。PP薄板如果孔内残留细屑，在设备运行、清洁或维护过程中可能脱落；如果板面局部变形，则会影响载台导向组件的安装基准。通过过程巡检、终检、清洁和防护包装，可以提升批量交付的一致性。
五、案例小结：塑料多孔薄板也要把孔位和外形做稳
本案例中的医疗显微成像XY载台PP圆角多孔定位板，体现了塑料薄板类零件加工的典型要求：外形要顺，孔距要准，沉台要平，板面要稳，孔口和边缘要干净。莱图加在此类零件加工中，会围绕图纸评审、稳定装夹、外形铣削、孔位加工、沉台精修、去毛刺清洁和检测复核建立过程闭环，帮助客户获得适合医疗显微设备装配使用的PP定位板零件。
FAQ：医疗PP圆角多孔定位板加工常见问题
1. PP圆角多孔定位板常用于哪些医疗设备？
常用于医疗显微XY载台、病理切片观察平台、光学检测模块和实验室自动化设备中的定位、避让、隔离和连接位置。
2. 两处大孔加工为什么要重视孔距？
大孔通常用于避让光路或运动组件，中心距偏差会影响装配空间和相邻部件位置关系。
3. 端部小孔沉台加工要注意什么？
要控制沉台深度、压靠面平整度和孔口毛刺，避免螺钉压紧后造成板件局部翘曲。
4. PP薄板加工如何减少变形？
需要控制装夹力、使用锋利刀具、降低切削热，并在加工和检测时关注松夹后的尺寸回弹。
5. 此类定位板检测通常关注哪些项目？
通常复核总长、宽度、板厚、圆角轮廓、孔径、孔距、沉台、平面度、倒角和外观清洁度。
