一、零件背景：PP长槽圆盘用于医疗显微XY载台调节结构

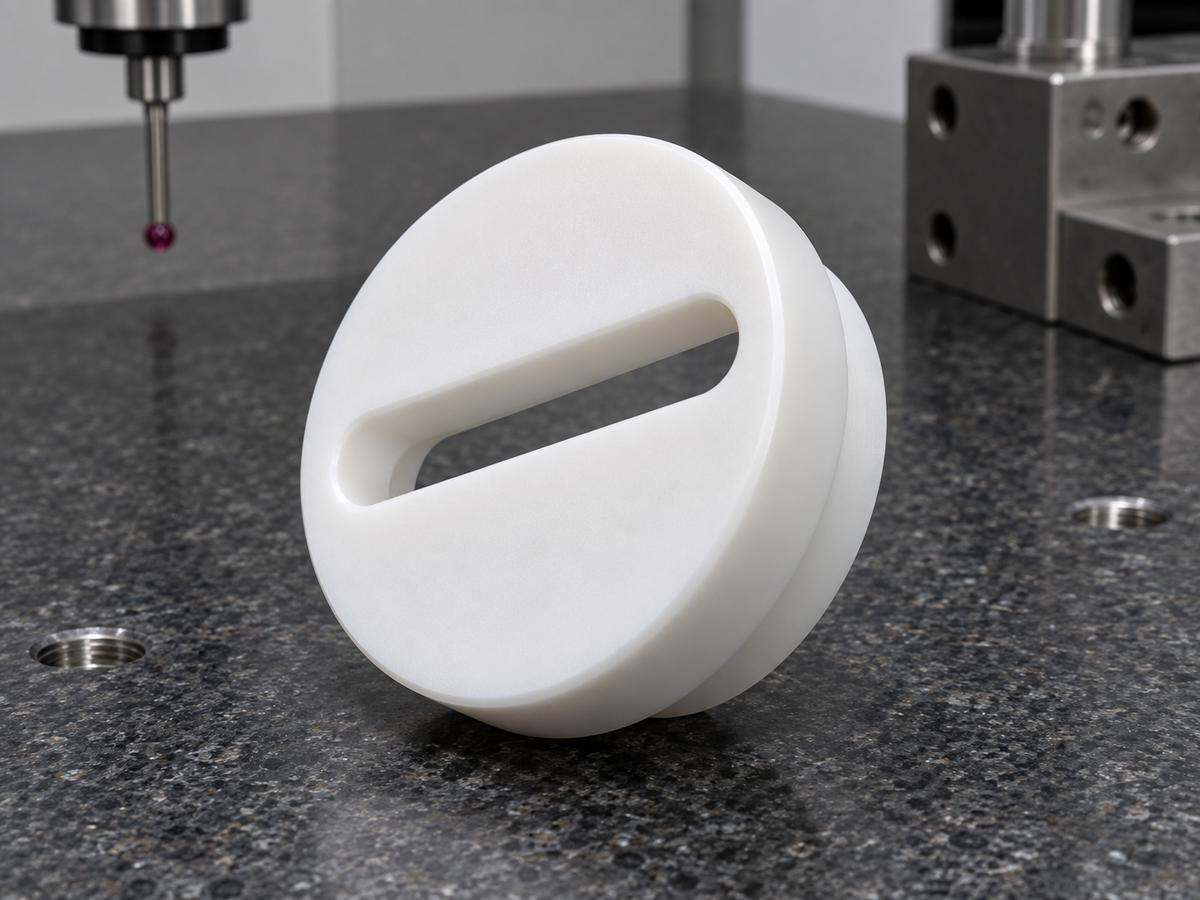

本案例选取一款医疗显微成像XY载台用PP长槽圆盘。图纸显示，零件为圆盘式塑料件，正面设置一条长圆槽，背侧带有台阶圆柱结构，圆盘外缘和槽口边缘均需要倒角或去毛刺处理。此类零件常用于显微载物台、病理切片观察平台、光学检测模块或实验室自动化设备中，承担调节、限位、避让、绝缘隔离和轻量化连接作用。
医疗显微成像设备内部空间紧凑，运动机构通常需要小型非金属件来完成位置微调或结构隔离。PP材料质量轻、绝缘性好，适合部分医疗实验设备辅助结构件。长槽圆盘虽然外形规整，但槽宽、槽端圆弧、端面平面度和背侧台阶同轴关系都会影响装配后的调节手感与限位稳定性。
二、结构特点：圆盘端面、长圆槽与背侧台阶组合

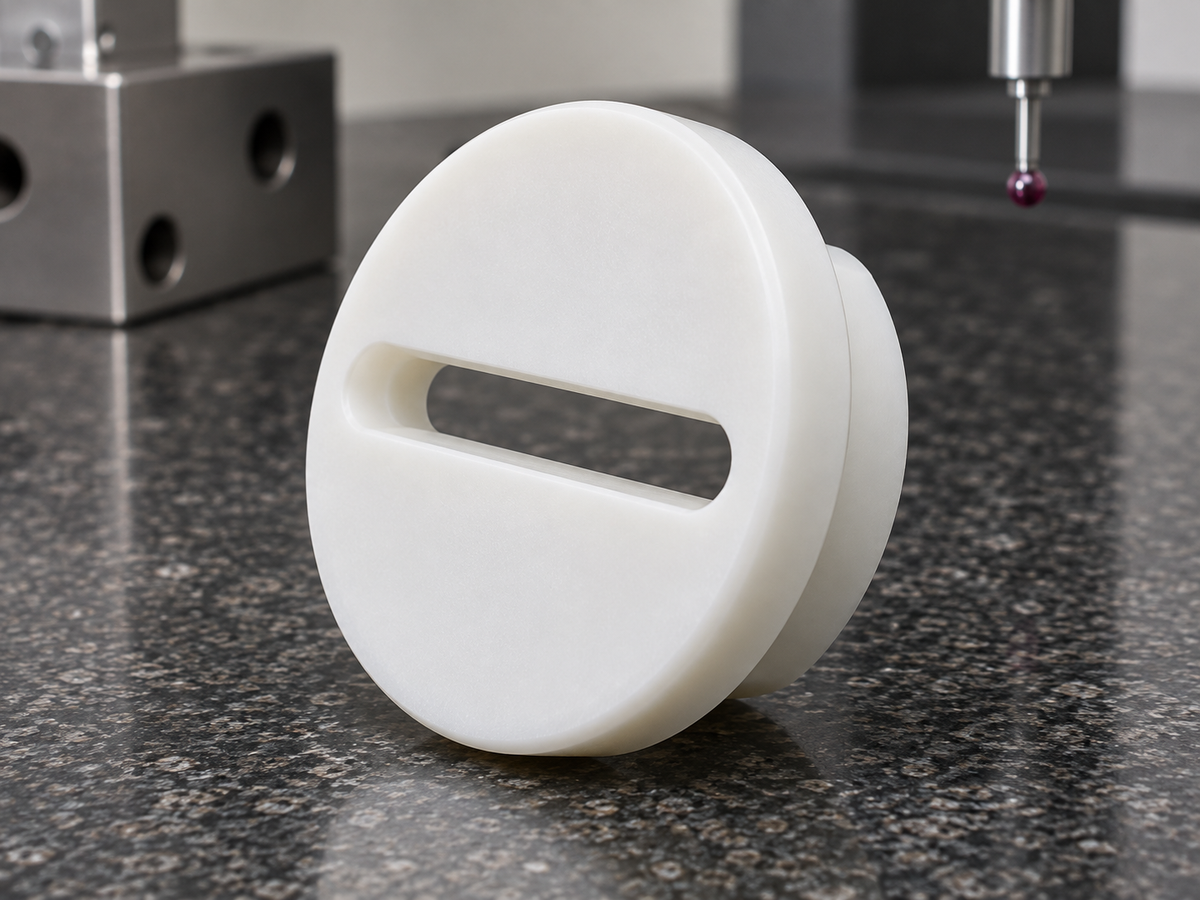

从图纸结构看，这款PP长槽圆盘的主要特征包括圆形正面、贯穿或局部避让长圆槽、槽口倒角、外圆倒角、背侧台阶圆柱和相互平行的端面。长圆槽通常用于滑动调节、螺钉避让或连接位置微调，背侧台阶则用于安装定位或形成配合台阶。加工时需要保证圆盘外圆、槽中心线和背侧台阶保持稳定关系。
PP材料有一定韧性，铣削长槽时容易出现槽壁发毛、槽底残屑和孔口翻边。若槽宽不稳定，螺钉或导向件通过时会产生卡滞；若槽端圆弧不顺，受力位置可能出现局部干涉；若背侧台阶与圆盘外圆不同轴，则会影响装配定位。对于医疗显微XY载台零件，外观清洁度和边缘触感也需要同步控制。
三、加工方案：先控圆形基准，再加工长槽和台阶
莱图加加工类似PP长槽圆盘时，会先确认材料牌号、外圆尺寸、总厚度、台阶高度、长槽宽度、槽端圆弧、倒角和检测基准。加工中通常采用稳定装夹，先完成外圆和端面基准，再加工背侧台阶，最后进行长圆槽铣削和孔口倒角。PP材料切削时要使用锋利刀具和合适参数，控制切削热，避免表面发白、槽壁拉丝或边缘熔边。

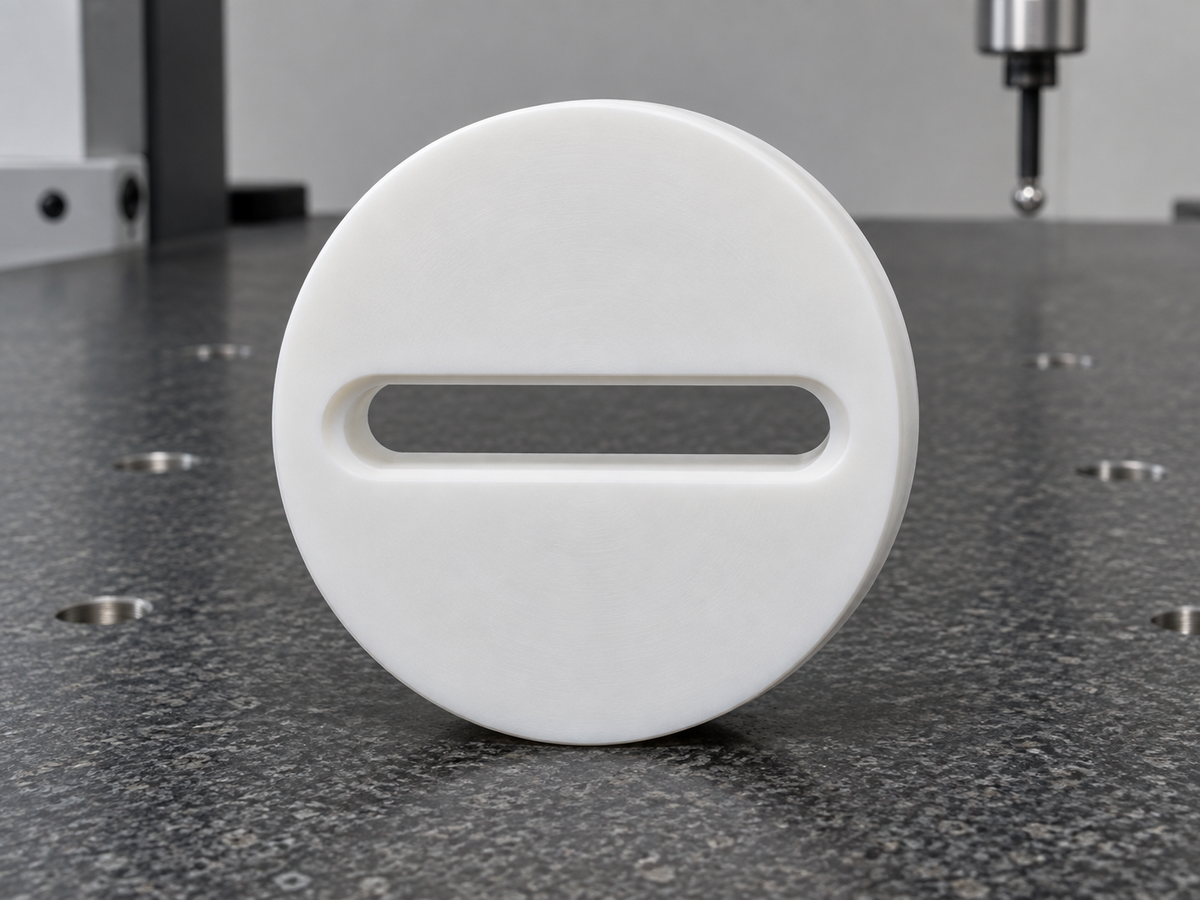

长槽加工是本件的关键工序。刀具路径需要保证槽宽一致、两端圆弧顺滑，并避免薄弱边缘因受力而变形。加工完成后，应对槽壁、槽口、圆盘外缘、背侧台阶根部进行细致去毛刺与清洁。若客户需要批量装配，还要关注同批次槽宽、台阶高度和端面平行状态的一致性。
四、检测控制：重点复核槽宽、端面和台阶同轴
此类医疗PP长槽圆盘的检测重点包括外圆直径、总厚度、背侧台阶直径、台阶高度、长槽宽度、槽端圆弧、槽中心位置、端面平面度、端面平行度、外圆与台阶同轴关系以及槽口毛刺状态。莱图加会结合三坐标检测、卡尺、塞规、投影仪和外观放大检查，对关键功能尺寸进行复核，确保零件可以稳定用于医疗显微XY载台结构。
检测时还要关注槽内清洁和端面划伤。PP零件如果残留塑料细丝，可能在设备运行、清洁或维护过程中脱落；如果端面局部不平，则会影响压靠高度和运动部件间隙。通过加工中巡检、终检、清孔清槽和防护包装，可以提前发现槽宽异常、倒角不均、台阶毛刺或端面压痕等问题。
五、案例小结：小型调节圆盘要把槽、端面和同轴做稳
本案例中的医疗显微成像XY载台PP长槽圆盘，体现了塑料圆盘类调节零件加工的典型要求：圆盘端面要平，长槽要顺，槽宽要稳，背侧台阶要同轴，孔口和边缘要干净。莱图加在此类零件加工中，会围绕图纸评审、稳定装夹、外圆端面加工、台阶成形、长槽精铣、去毛刺清洁和检测复核建立过程闭环，帮助客户获得适合医疗显微设备装配使用的PP长槽圆盘零件。
FAQ：医疗PP长槽圆盘加工常见问题
1. PP长槽圆盘通常用于哪些医疗设备？
常用于医疗显微XY载台、病理切片观察平台、光学检测模块和实验室自动化设备中的调节、限位、避让和隔离位置。
2. 长圆槽加工为什么容易产生毛刺？
PP材料偏软且有韧性，铣削槽口时容易拉丝，需要锋利刀具、合适进给和加工后细致清槽。
3. 背侧台阶同轴度为什么重要？
背侧台阶通常承担定位或配合作用，若与外圆和槽中心偏差过大，会影响装配基准和调节稳定性。
4. PP圆盘件如何减少端面变形？
需要控制装夹力、降低切削热、合理安排加工顺序，并在松夹后复核端面平面度和平行度。
5. 此类零件交付前需要检查哪些项目？
通常检查外圆、厚度、台阶尺寸、槽宽、槽端圆弧、槽位置、端面状态、同轴关系和槽口清洁度。
