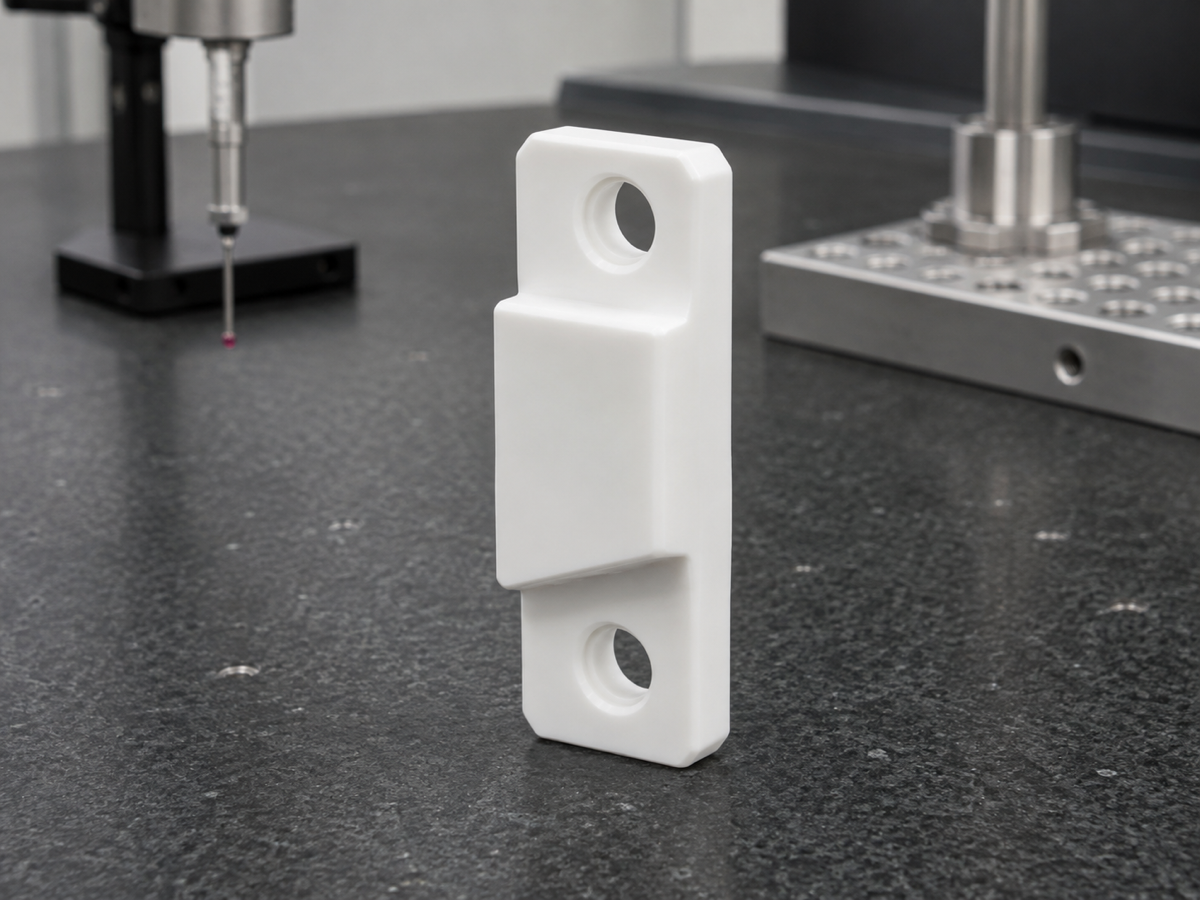

一、零件背景：PP阶梯限位支架用于医疗显微XY载台
本案例选取一款医疗显微成像XY载台用PP阶梯限位支架。图纸显示，零件为窄长立式支架结构，上下两端分别布置安装孔，中部带有明显的阶梯错位面，侧向轮廓形成不同安装高度。此类零件常用于显微载物台、病理切片观察平台、光学检测模块或实验室自动化设备中，承担限位、隔离、连接和辅助定位作用。
医疗显微成像设备内部空间紧凑，支架类零件往往需要在很小的体积内完成安装、让位和定位功能。PP材料质量轻、绝缘性好、耐部分化学清洁环境，适合部分医疗实验设备的非金属辅助件。对于这类阶梯支架，如果上下孔位偏差、台阶面高度不稳或垂直度不足，可能影响限位块、传感器或小型连接模块的装配关系。
二、结构特点：上下双孔与中部阶梯面形成装配基准

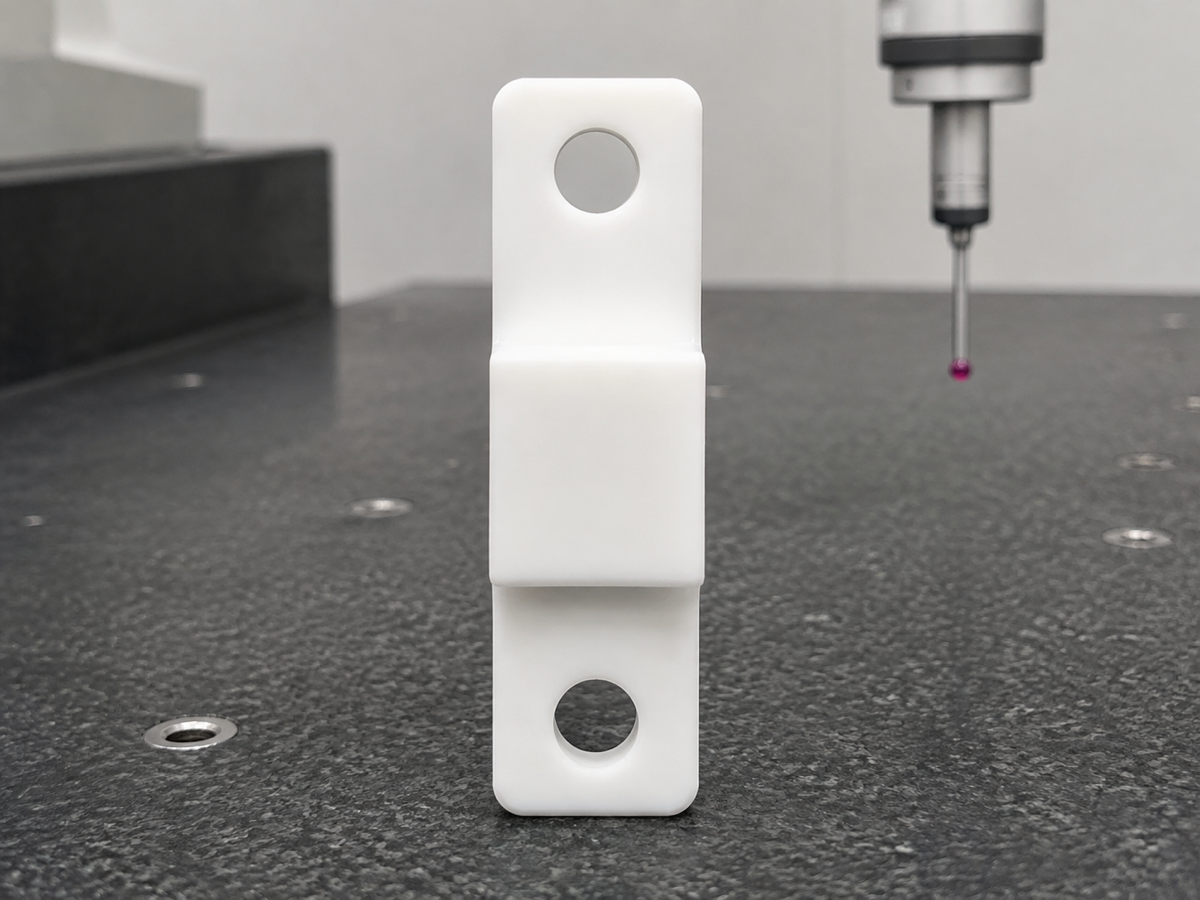

从图纸结构看，这款PP阶梯限位支架的关键特征包括上端安装孔、下端安装孔、中部阶梯错位面、窄长板体和多处垂直端面。上下两孔需要保持同轴方向上的位置稳定，中部台阶面则可能用于避让相邻运动件，或为不同高度的零件提供安装面。零件尺寸不大，但功能面集中，任何一个端面或孔位误差都容易在医疗XY载台装配中被放大。
PP材料在切削时具有一定韧性，钻孔和铣削边缘容易产生翻边、拉丝和孔口毛刺。对阶梯结构而言，台阶根部、孔口边缘和薄侧面交界处都需要重点处理。若台阶根部残留毛刺，可能导致装配贴合不良；若孔壁不干净，螺钉或定位销安装时会出现阻滞。
三、加工方案：分面定位，控制阶梯高度和孔口质量
莱图加加工类似PP阶梯限位支架时，会先进行图纸评审，明确上下安装孔、中部台阶面和装配基准之间的关系。加工中通常先完成主体外形和基准面，再对阶梯错位区域进行精加工，最后完成上下孔位和倒角。由于零件较小，装夹时要避免局部压伤，也要保证窄长方向不发生摆动。
PP零件加工需要锋利刀具、稳定排屑和较低切削温升。上下安装孔加工时，要控制孔径、孔壁光洁度和孔口倒角；中部阶梯面加工时，要控制高度差、端面垂直度和过渡边缘质量。加工完成后，需要逐一清理孔内切屑和台阶根部细丝，避免残屑进入医疗显微设备的运动区域。
四、检测控制：重点复核孔距、台阶面和垂直度

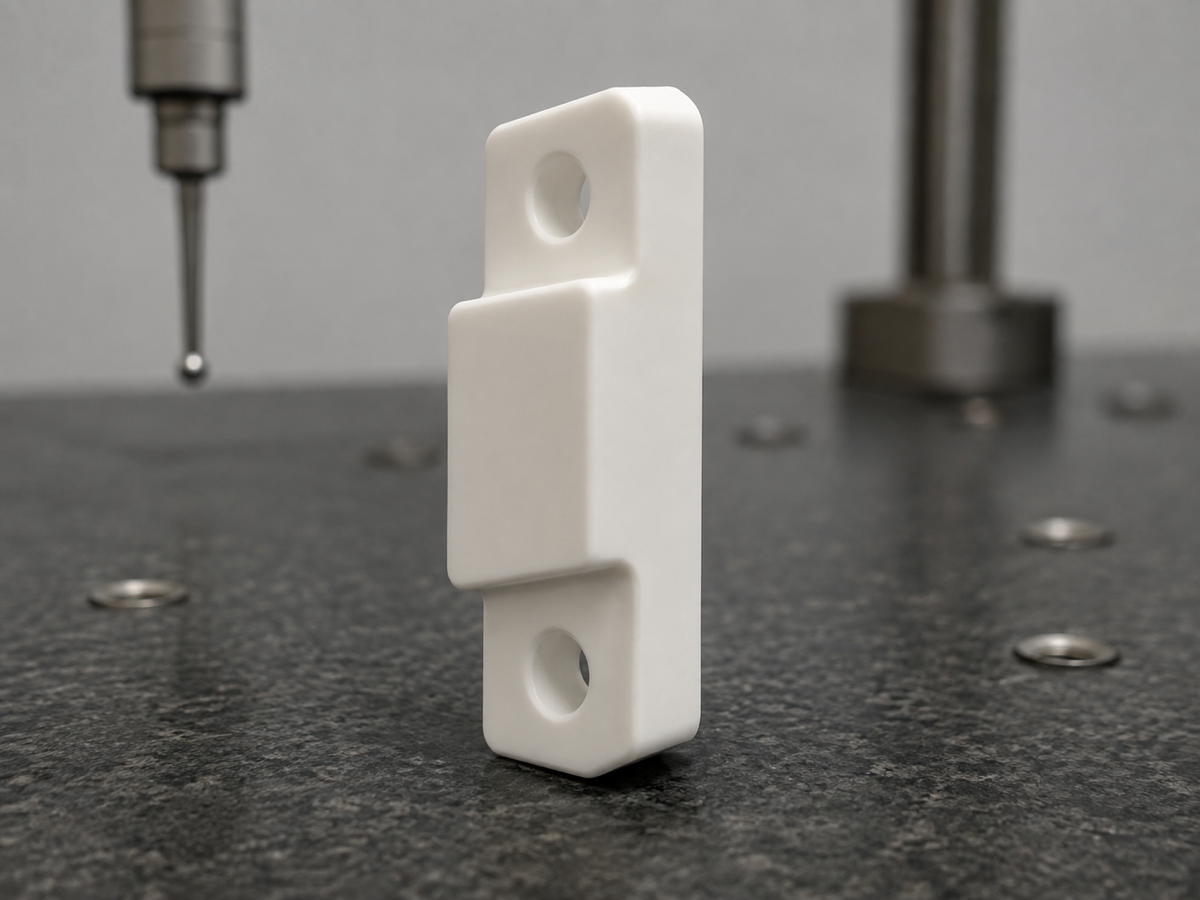

此类医疗PP阶梯限位支架的检测重点包括外形尺寸、厚度、上下孔径、孔距、孔位、阶梯高度、台阶面平整度、端面垂直度以及孔口毛刺状态。莱图加会结合三坐标检测、针规、投影仪和外观放大检查，对关键功能尺寸进行复核，确保零件能稳定装入显微XY载台的限位或连接位置。
检测时还要关注自由状态下的变形和表面清洁。小型PP支架虽然体积不大，但如果孔口有塑料细丝、台阶面有压痕或端面不垂直，装配后可能造成限位不准、传感器偏位或运动间隙异常。通过加工中巡检、终检和清洁复核，可以降低后续装配调试风险。
五、案例小结：小型PP限位支架要把孔位和台阶做稳定
本案例中的医疗显微成像XY载台PP阶梯限位支架，体现了小型塑料精密零件加工的典型要求：孔位要准，台阶高度要稳，端面垂直度要可靠，孔槽边缘要干净。莱图加在此类零件加工中，会围绕图纸评审、分面装夹、锋利刀具、阶梯面精修、孔口去毛刺、清洁和三坐标检测建立过程闭环，帮助客户获得适合医疗设备装配使用的PP限位支架零件。
FAQ：医疗PP阶梯限位支架加工常见问题
1. PP阶梯限位支架为什么要控制孔距？
上下安装孔通常用于固定或定位，孔距偏差会影响限位支架与医疗XY载台的装配位置。
2. 中部阶梯面加工要注意什么？
要控制阶梯高度、平面度和端面垂直度，避免台阶面贴合不良或与相邻运动件干涉。
3. PP材料孔口为什么容易有毛刺？
PP材料偏软且有韧性，钻孔时容易翻边和拉丝，需要锋利刀具、合理参数和加工后清孔。
4. 小型PP支架适合做三坐标检测吗？
适合。三坐标可复核孔位、孔距、台阶面和端面关系，帮助确认零件能稳定参与医疗设备装配。
5. 医疗设备PP支架交付前要做哪些清洁？
通常需要清除孔内切屑、台阶根部细丝和边缘毛刺，并检查表面是否有压痕、划伤或残屑。
