一、零件背景：PP螺纹定位柱用于医疗显微XY载台

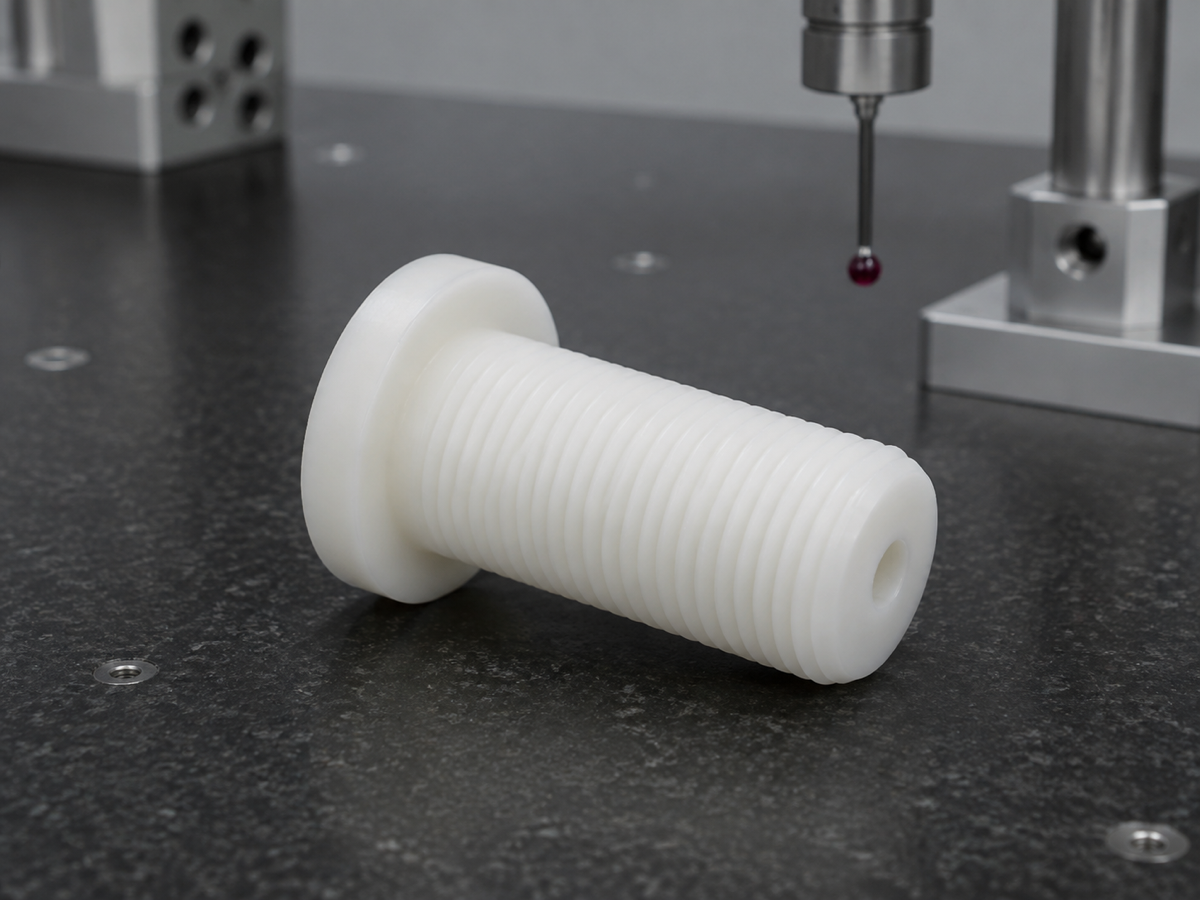

本案例选取一款医疗显微成像XY载台用PP螺纹定位柱。图纸显示，零件为带法兰的圆柱结构，一端有圆形法兰台阶，另一侧为较长外螺纹柱体，轴向设置中心孔或小通孔，两端孔口带倒角过渡。此类零件常用于显微载物台、病理切片观察平台、光学检测模块或实验室自动化设备中，承担调节、定位、绝缘隔离和轻量化连接作用。
医疗显微成像设备内部通常空间有限，定位柱需要在小尺寸范围内完成支撑和调节功能。PP材料质量轻、绝缘性好、耐部分化学清洁环境，适合一些非金属定位和隔离结构。与普通圆柱套筒相比，外螺纹定位柱多了螺纹啮合要求，法兰端面、螺纹轴线和中心孔之间的位置关系会直接影响装配稳定性。
二、结构特点：外螺纹、法兰台阶和中心孔共轴布置
从图纸结构看，这款PP螺纹定位柱的主要特征包括外螺纹圆柱、法兰台阶、中心孔、端面倒角和螺纹收尾。外螺纹用于旋入或调节，要求牙型清晰、螺距均匀、起牙和退刀处无明显毛刺；法兰端面用于限位或压靠，需要保持端面平整；中心孔则可能用于导向、透气、避让或辅助装配，需要保证与外圆和螺纹轴线一致。
PP材料有一定韧性，加工外螺纹时容易出现牙顶发毛、螺纹根部残屑和端面翻边。若螺纹毛刺没有清理干净，旋合时可能产生卡滞；若法兰端面不平，则会影响定位柱压靠高度；若中心孔偏斜，则可能影响导向或装配基准。因此，此类小件虽然形状规整，工艺控制并不简单。
三、加工方案：控制外螺纹牙型，保证法兰端面平整
莱图加加工类似PP螺纹定位柱时，会先确认外径、螺纹段长度、法兰厚度、中心孔、端面倒角和检测要求。加工中通常以圆柱毛坯稳定装夹，先完成外圆、法兰端面和中心孔，再进行外螺纹加工。PP材料切削时要使用锋利刀具和合适参数，降低摩擦热，避免螺纹表面熔边或拉丝。

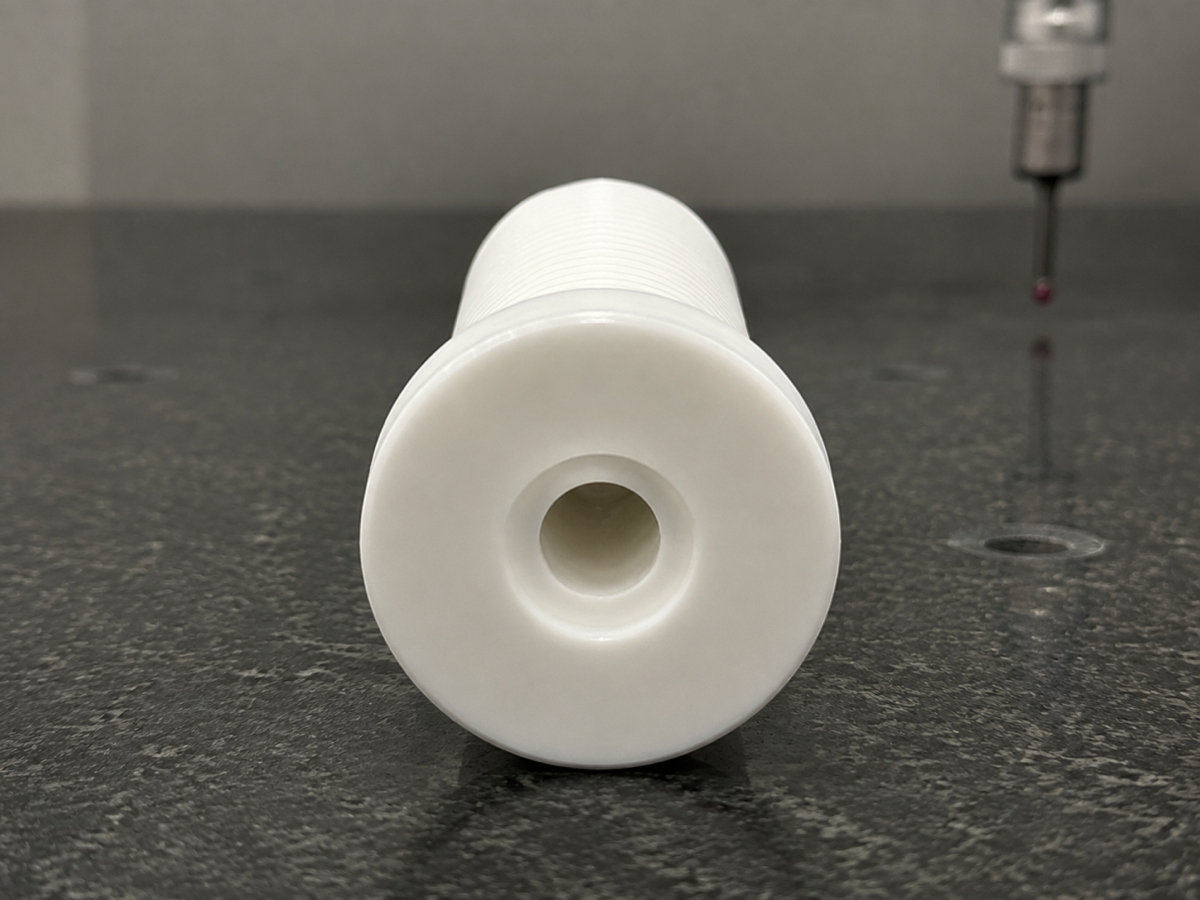

螺纹加工完成后，需要对起牙、退刀、端面和中心孔孔口进行细致清理。法兰台阶处要保证过渡顺滑，避免残留毛刺影响压靠；中心孔要保证孔口倒角均匀，避免装配时刮擦相邻轴销或导向件。对于医疗显微XY载台零件，清洁度和重复装配手感同样重要。
四、检测控制：重点复核螺纹、同轴度和端面质量

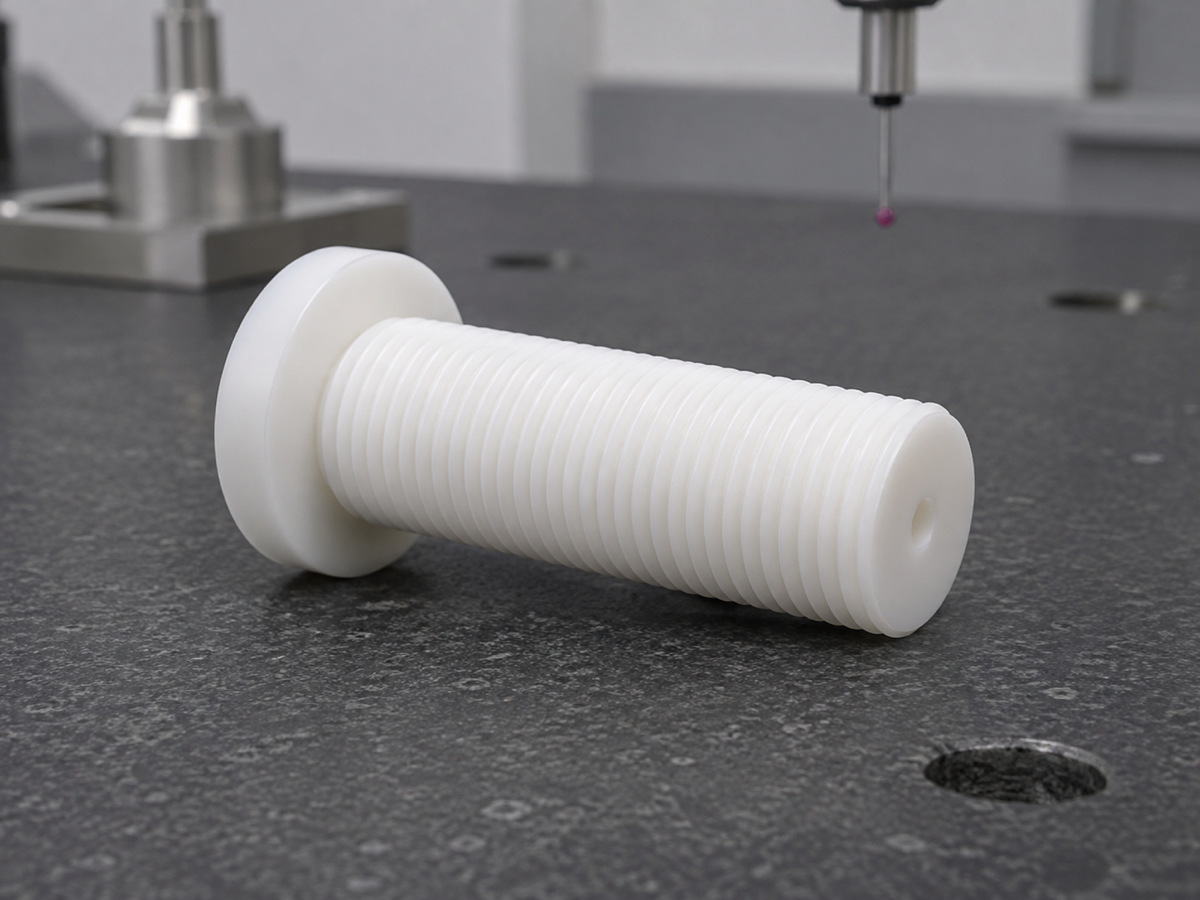

此类医疗PP螺纹定位柱的检测重点包括外径、螺纹外径、螺纹有效长度、法兰厚度、中心孔孔径、端面平面度、同轴度、倒角状态和螺纹毛刺。莱图加会结合三坐标检测、螺纹规、塞规、卡尺和外观放大检查，对关键功能尺寸进行复核。检测时不仅要确认尺寸，还要确认螺纹旋合顺畅、端面压靠可靠、孔口无细丝残留。
由于PP材料较软，检测和包装环节也要避免螺纹被压伤。若螺纹牙型受损或端面划伤，装配时容易出现旋合不顺、定位高度变化或局部受力不均。通过加工中巡检、终检、清洁和防护包装，可以提升此类塑料螺纹件的交付稳定性。
五、案例小结：塑料螺纹定位件要把牙型、端面和同轴做稳
本案例中的医疗显微成像XY载台PP螺纹定位柱，体现了小型塑料螺纹件加工的典型要求：螺纹要顺，法兰端面要平，中心孔要同轴，孔口和牙底要干净。莱图加在此类零件加工中，会围绕图纸评审、稳定装夹、外圆和中心孔加工、外螺纹成形、去毛刺清洁和检测复核建立过程闭环，帮助客户获得适合医疗显微设备装配使用的PP螺纹定位零件。
FAQ：医疗PP螺纹定位柱加工常见问题
1. PP外螺纹加工为什么容易起毛？
PP材料偏软且有韧性，螺纹切削时容易拉丝，需要锋利刀具、合适参数和加工后清理。
2. 法兰端面对装配有什么影响？
法兰端面用于限位或压靠，端面不平会导致定位高度变化，影响医疗显微XY载台装配稳定性。
3. 中心孔为什么要控制同轴度？
中心孔可能用于导向、避让或辅助安装，偏心会影响外圆、螺纹和孔之间的配合关系。
4. PP螺纹件检测通常用哪些工具？
可结合螺纹规、塞规、卡尺、投影仪和三坐标检测，复核螺纹、孔径、法兰和同轴关系。
5. 医疗设备PP螺纹件交付前要注意什么？
需要清除螺纹牙底残屑、孔口毛刺和塑料细丝，并做好防护包装，避免螺纹运输中被压伤。
