一、零件背景：PP定位板用于医疗显微成像XY载台

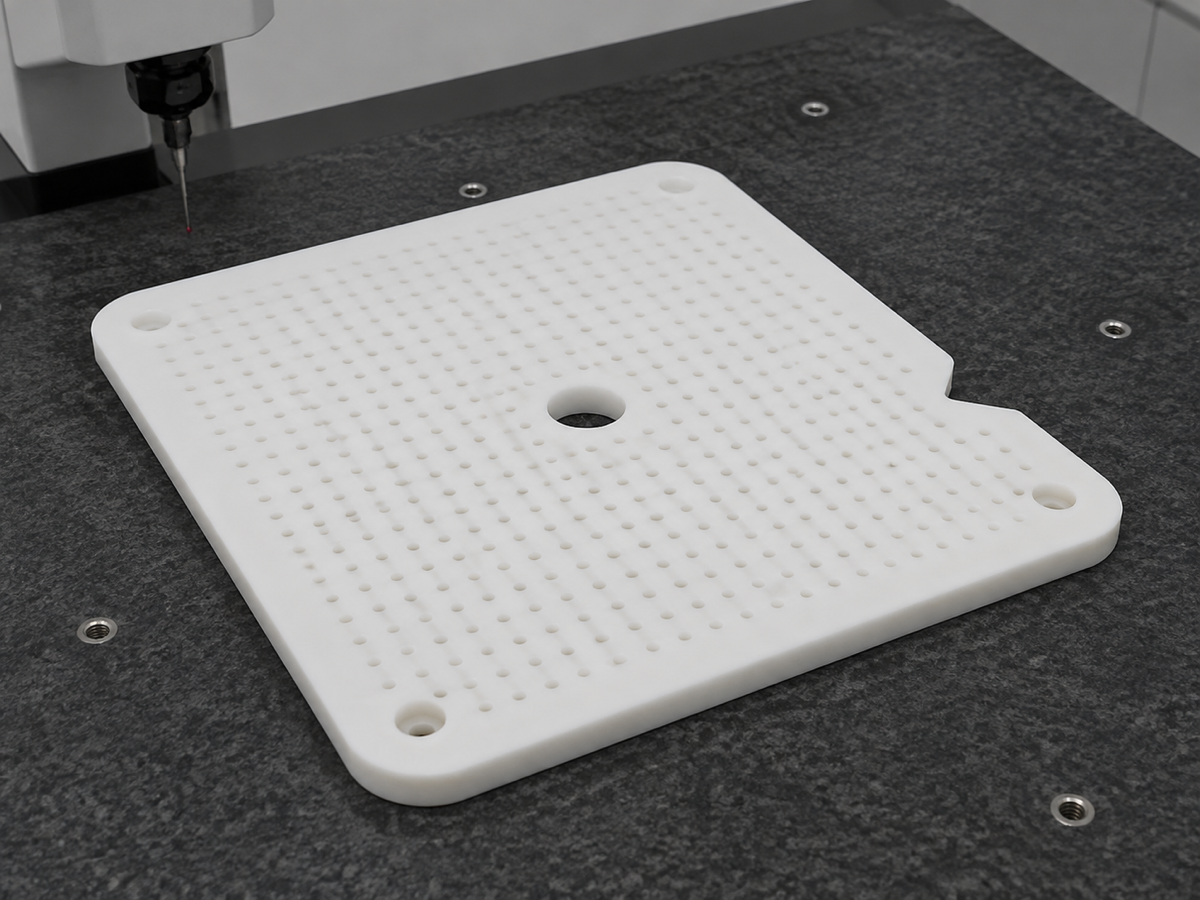

本案例选取一款医疗显微成像XY载台用PP定位板。图纸显示，零件整体为薄型圆角矩形板结构，一侧带避让缺口，板面分布大面积规则小孔阵列，中部有较大的圆形通孔，四角区域布置安装孔和沉孔。此类零件常用于显微成像、病理切片观察、细胞培养观察或实验室自动化平台中，承担样品定位、气液导通、轻量化支撑和模块安装作用。
医疗显微成像设备对平台平整度和孔阵列一致性要求较高。定位板既要保持轻量化，又要保证安装孔、中心孔和避让缺口之间的位置稳定。若板面翘曲、孔口毛刺残留或孔阵列间距不均，可能影响载台运动顺畅度、样品定位重复性和后续清洁维护。
二、结构特点：密集孔阵列、中心通孔和侧向避让缺口集中在薄板上

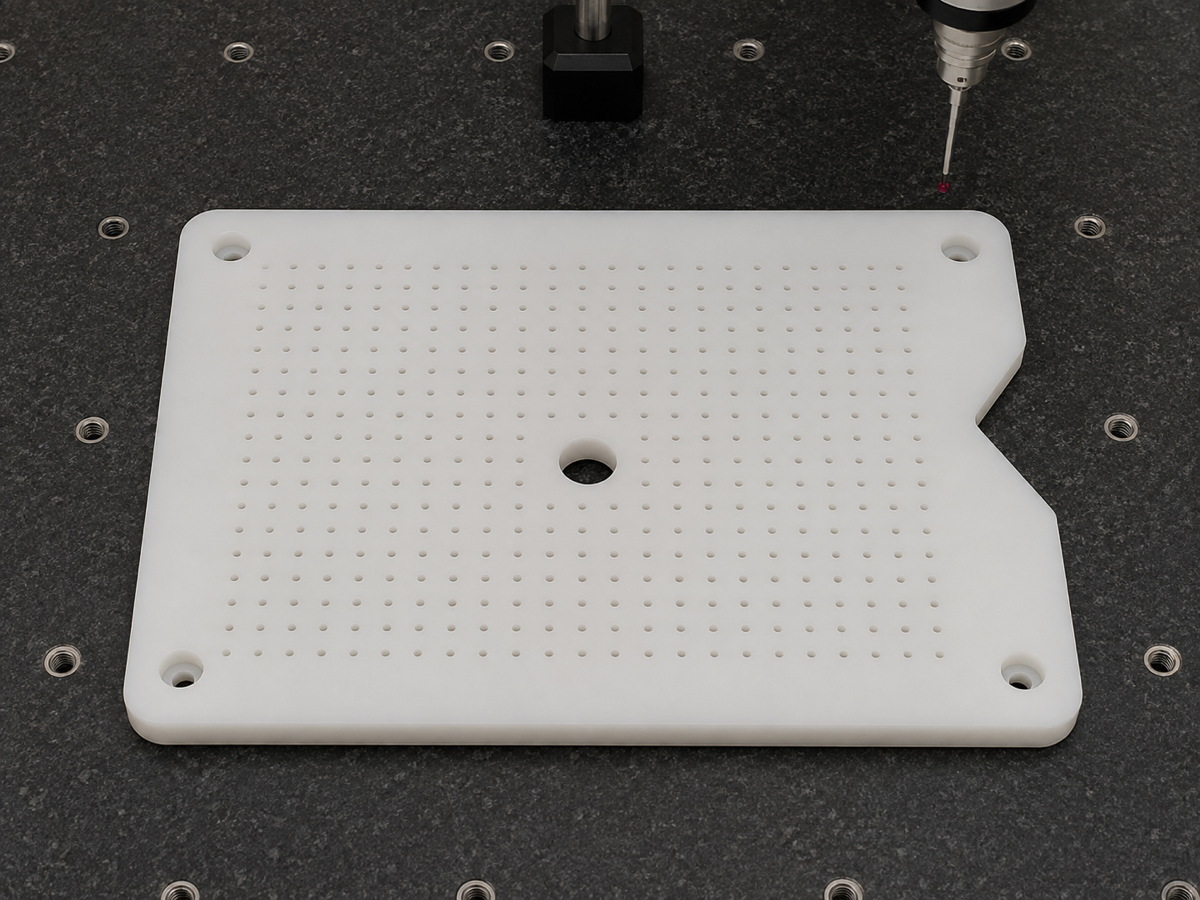

从图纸结构看，这款PP定位板的加工特征集中在薄板平面、密集小孔阵列、中心通孔、四角安装孔和侧向避让缺口。PP材料质量轻、耐化学性好，适合部分医疗实验室设备和显微载台辅助件使用，但材料偏软，钻孔和铣削时容易产生翻边、拉丝和细小毛刺。密集孔阵列数量多，孔径小，孔距一致性和排屑状态是加工重点。
中心通孔和四角安装孔承担装配定位功能，侧向避让缺口则通常与传感器、滑台、线缆或夹持结构让位有关。薄板外形圆角需要保持顺滑，避免装配时刮擦相邻部件。由于PP板刚性低，夹持压力、刀具热量和孔阵列加工顺序都会影响最终平面度。
三、加工方案：控制刀具温升，分区完成孔阵列
莱图加加工类似PP定位板时，会先确认板材厚度、外形基准和孔阵列区域，再规划低应力装夹方式。加工过程中采用锋利刀具、较轻切削负载和稳定排屑，避免PP材料因热量堆积出现熔边或拉毛。密集孔阵列适合分区加工和中途清屑，减少孔口堆屑造成的尺寸波动。
中心通孔、安装孔和避让缺口通常根据装配基准安排加工顺序。对四角沉孔和中心孔，需控制孔壁光洁度和孔口倒角；对侧向缺口，需保证轮廓过渡圆滑，不出现明显崩边。加工后还要进行孔阵列清洁，确保每个小孔通畅，避免残屑影响显微载台使用。
四、检测控制：重点复核平面度、孔阵列和装配孔

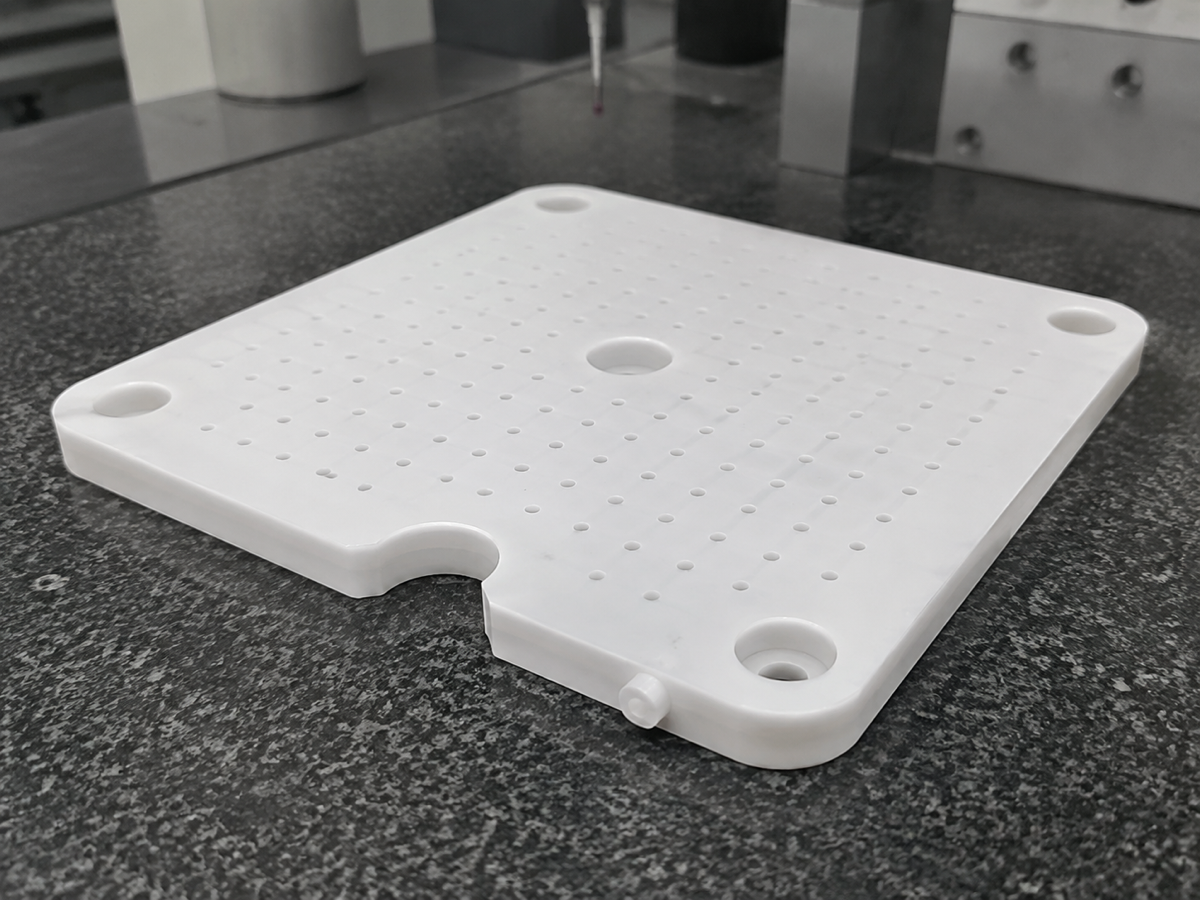

PP定位板检测重点包括外形尺寸、板厚、平面度、中心孔位置、四角安装孔、沉孔状态、密集孔阵列间距和侧向避让缺口轮廓。莱图加会结合三坐标检测、针规、投影仪和外观放大检查，对功能尺寸进行复核。对于医疗显微成像XY载台，孔阵列是否均匀和板面是否平整，会直接影响样品支撑和载台运动稳定性。
检测时还要关注孔口毛刺和材料拉丝。PP孔口如果残留细丝，不仅影响外观，也可能在清洁、装配或运动过程中脱落。通过加工后清孔、去毛刺、清洁和终检，可以让定位板在交付前保持孔位稳定、表面干净和装配可靠。
五、案例小结：PP薄板加工要兼顾孔阵列和平面稳定
本案例中的医疗显微成像XY载台PP定位板，体现了塑料精密零件加工中“薄、软、孔多、易毛刺”的典型难点。莱图加在此类零件加工中，会围绕图纸评审、低应力装夹、锋利刀具、孔阵列分区加工、中心孔和安装孔复核、去毛刺清洁和三坐标检测形成闭环，帮助客户获得轻量、干净、孔位稳定的医疗载台定位板。
FAQ：医疗PP定位板加工常见问题
1. PP定位板为什么容易出现毛刺？
PP材料偏软，钻孔和铣削时容易翻边或拉丝，需要锋利刀具、稳定排屑和加工后清孔去毛刺。
2. 密集孔阵列加工要注意什么？
要控制孔距一致性、孔口质量和排屑状态，必要时分区加工并中途清屑，避免孔径波动。
3. 薄型PP板如何减少翘曲？
需要低应力装夹、均匀支撑、控制刀具温升，并避免一次性集中去料造成局部变形。
4. 中心通孔对显微XY载台有什么作用？
中心通孔可能用于透光、避让、定位或气液通道，其位置和孔口状态会影响载台功能和装配稳定性。
5. PP医疗零件交付前需要做哪些检查？
通常需要检查外形、孔位、平面度、孔口毛刺、清洁状态和关键安装孔，必要时进行三坐标复核。
