一、立式安装支架的功能定位
本案例为医疗检测设备内部使用的PP立式安装支架。零件用于把小型传感模块、导向组件或防护部件固定在设备骨架指定位置，不承担患者接触功能。支架由底部安装面、立面、顶部连接区域和多处孔位构成；其结构看似简单，但装配时既要让底部与基座贴合，又要让立面保持正确姿态，才能保证后续组件的相对位置稳定。
设计评审时，先确认与设备骨架的安装面为主基准，再将立面方向和顶部连接孔纳入同一坐标体系。这样，孔位、公差和垂直关系会围绕真实装配功能建立，而不是孤立地追求某一条边或某一个孔的尺寸。对PP这类工程塑料，合理的基准规划也能减少夹持变形对立面精度的影响。
二、立面垂直度与装配基准控制
立式支架的关键不在于“直立”外观，而在于立面相对于底部安装面的空间关系。加工采用先建立稳定底面、再处理立面及顶部连接区域的顺序。首面完成后，以该面作为翻面和检验的共同基准，避免多次转换导致立面角度累积偏差。对于与模块外壳配合的平面，精加工时保持均匀余量，并采用连续走刀，使接触面平整、边缘不产生明显毛刺。
在小型支架中，立面与底面的过渡区域还要兼顾强度和清洁性。刀具路径会避开局部反复摩擦，减少PP表面发热和应力痕迹；加工完成后进行轻量倒角，防止装配时刮伤相邻塑料件或线束。这样获得的支架能在设备内部保持可靠的装配姿态。
三、顶部与侧面孔位的加工方法
顶部孔与侧面孔分别承担紧固、导向或组件定位任务。为保证安装关系，所有关键孔位在同一坐标原点下完成：先加工定位孔，再完成通孔、沉孔或台阶孔。这样可以让孔群的相对关系直接继承主基准，降低二次装夹的风险。孔口附近的壁厚较小时，会适当降低切削负荷，避免塑料材料被挤压后形成翻边。
孔位检验不仅看孔径，也看孔的实际坐标以及与立面的相互关系。对螺钉连接区域，会检查沉孔深度与孔口倒角是否均匀；对定位销区域，会关注孔壁完整性和装配顺畅度。稳定的孔系加工能够让支架在返工、更换模块或重复装配时保持一致。
四、PP材料的装夹与防变形
PP支架质量轻、耐化学性良好，但相对金属更容易受到夹持力和切削热影响。工艺中采用与底面贴合的支撑方式，压紧点避开薄壁和孔边；粗加工和精加工之间保留释放应力的机会，不以过大的单次切深追求效率。加工时保持刀具锋利、切屑及时排出，减少局部温升造成的边缘泛白或微小变形。
完成主体加工后，支架在自然状态下复核底面贴合、立面状态和关键孔位。清洁采用适合塑料件的方式去除切屑和粉尘，再进行外观检查。对于医疗检测设备内部件，良好的清洁和无毛刺边缘能降低装配环节的异物风险，也便于后续维护。
五、三坐标检测与小批量交付

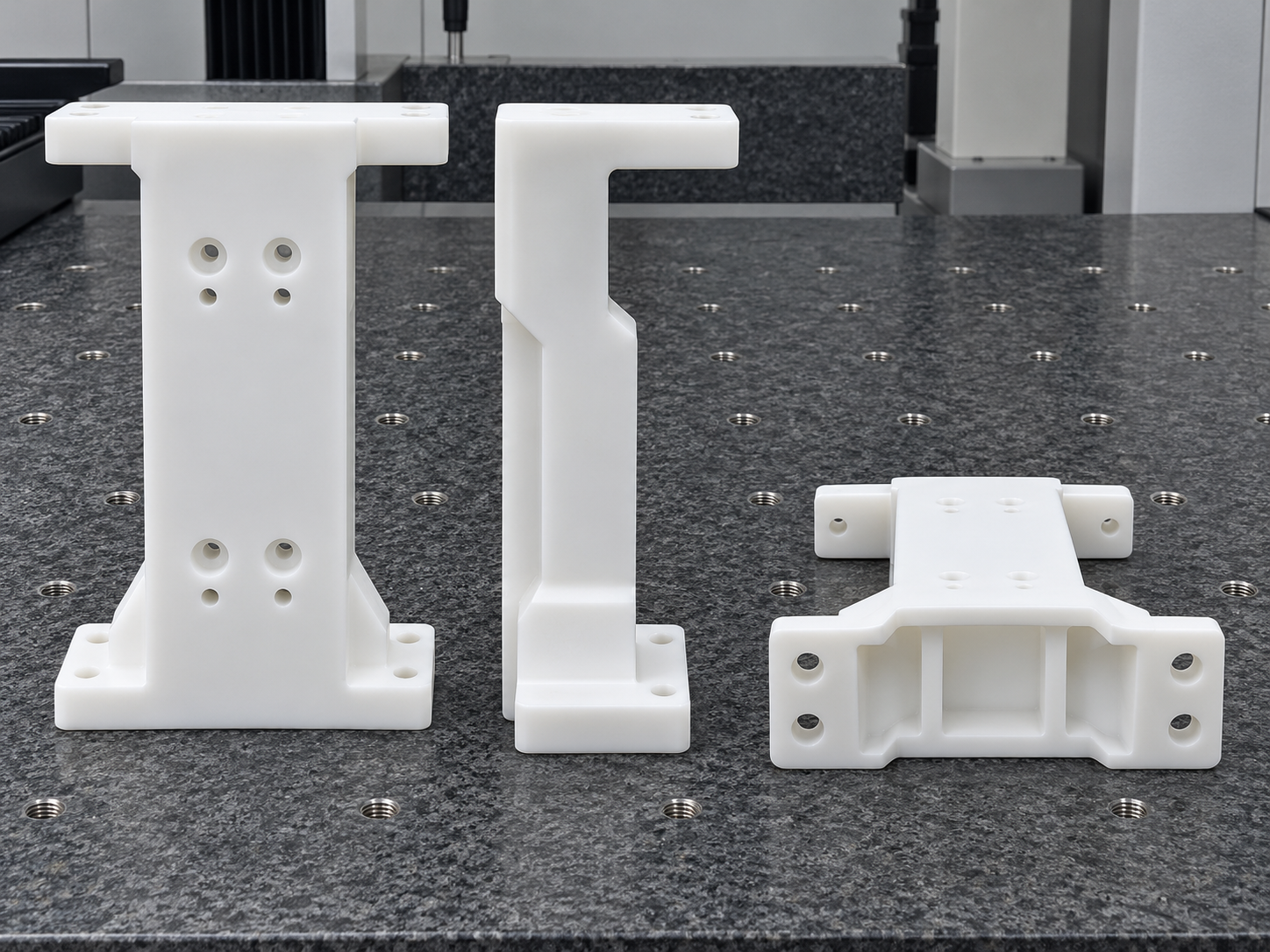

该件在三坐标检测台上以底面为主基准、侧边为方向基准，检测立面相对底面的空间关系、顶部安装孔坐标、侧面孔距及关键接触面。检测重点是装配关系是否连贯：当底面贴合设备骨架后，立面和孔位是否能够使上部组件进入预定位置。首件确认后，批量件沿用相同基准进行抽检，以维持小批量加工的一致性。
通过稳定装夹、统一原点、分区孔加工和三坐标复核，PP立式安装支架能够兼顾轻量化、装配刚性和可重复性。该方法适用于医疗检测设备内部的非患者接触支撑与定位结构，具体尺寸与材料等级仍应以客户图纸和整机需求为准。
常见问题（FAQ）
1. PP立式支架适合放在设备内部吗？
适合用于内部定位、支撑和隔离等非患者接触用途，实际材料选择应结合整机环境和图纸要求。
2. 如何控制支架立面的垂直关系？
以稳定底面建立主基准，在同一坐标体系内加工和检测立面及顶部孔位。
3. 支架上的孔位能做沉孔吗？
可以，根据装配方式加工通孔、沉孔或台阶孔，并控制孔口边缘质量。
4. PP件加工后为什么需要复核？
塑料件可能受夹持和切削热影响，复核能确认装配面、立面和孔位状态。
5. 是否支持首件确认和小批量生产？
可按图纸进行首件检测、过程抽检和小批量交付。
