一、零件背景：基座仓基座用于医疗机构件定位与防转

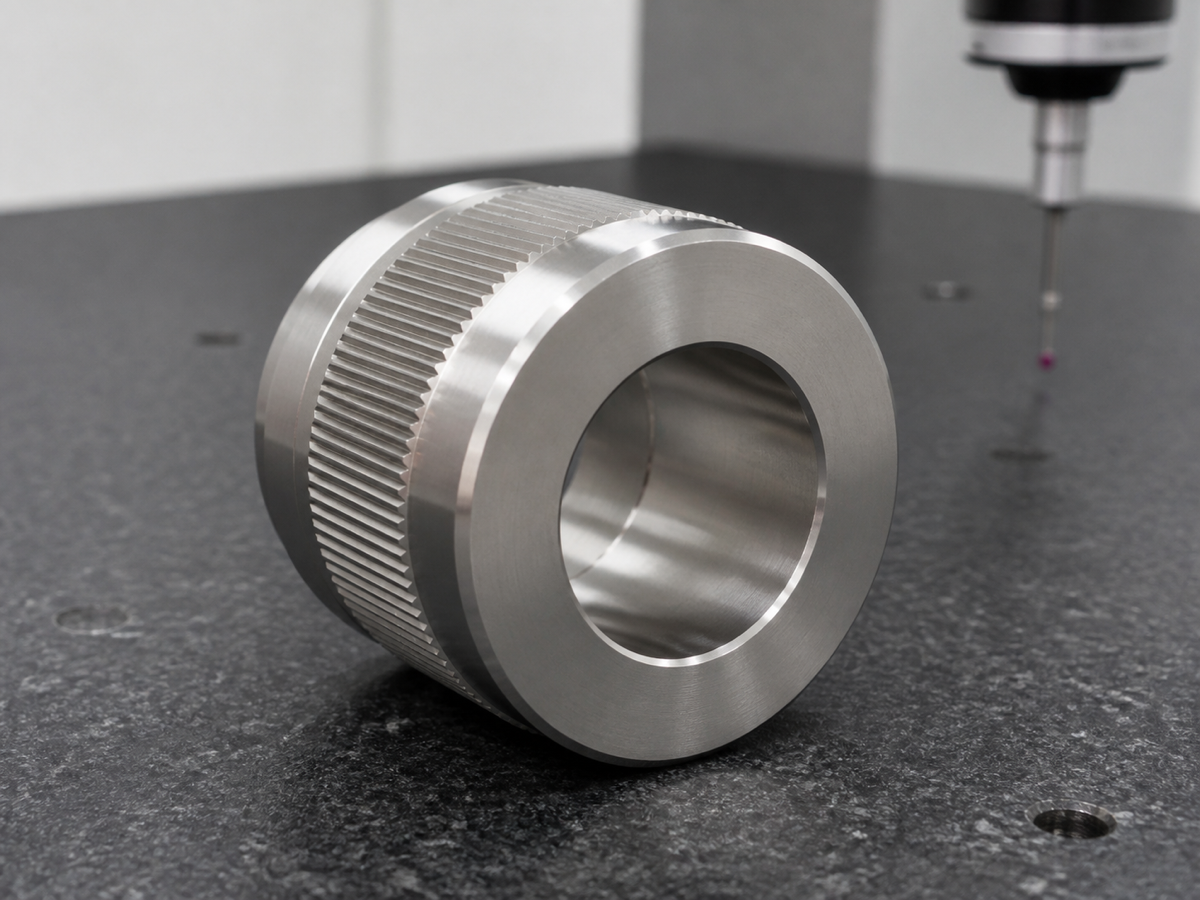

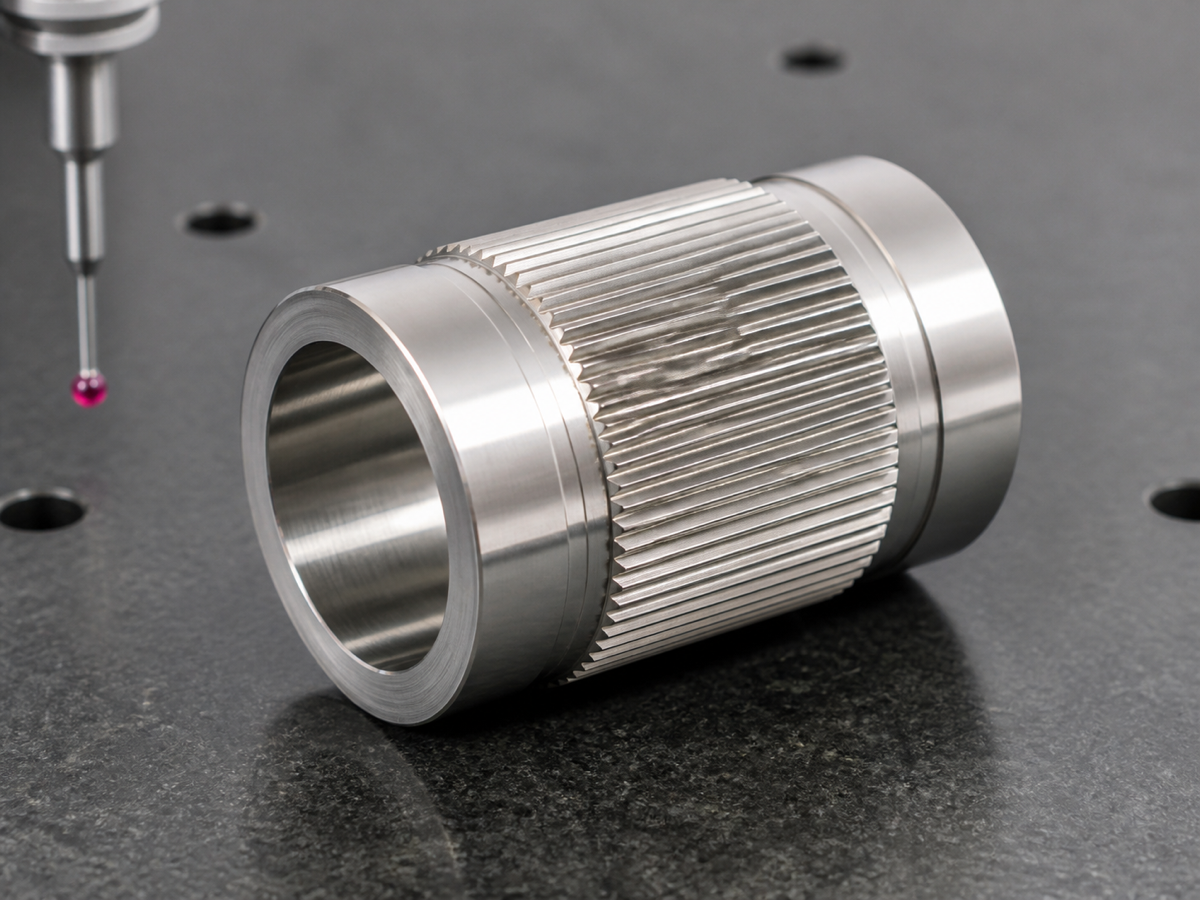

本案例选取一款医疗器械基座仓SUS304不锈钢基座零件。图纸显示，零件整体为短圆筒结构，中心为贯通内孔，两端为圆柱台阶，中段外圆带有一圈细密齿形或滚花状防转外形，局部还包含窄槽和端面台阶。此类零件常用于医疗设备基座仓、夹持模块、导向仓或微型传动结构中，起到定位、套接、防转和承载连接的作用。
在医疗设备装配中，基座类小圆筒零件往往不是单独工作，而是与套管、螺母、销轴、弹性件或外壳卡位共同配合。内孔是否同轴、端面是否贴合、外圆齿形是否均匀，会直接影响装配后的定位稳定性和重复动作手感。零件虽小，但属于典型的多基准精密小件。
二、结构特点：内孔贯通，中段齿形外圆用于防转配合
从图纸结构看，这款基座仓基座的重点在于内孔、两端台阶和中段齿形外圆。贯通内孔需要保证孔径、圆度和孔壁光洁度，两端圆柱台阶要与内孔保持较好的同轴关系，中段齿形外圆则要求分布均匀、齿顶毛刺少、轮廓过渡清楚。若齿形不均匀，装配时可能出现局部咬合不稳；若内孔偏心，则会影响套管或导杆的轴线位置。
SUS304不锈钢具有耐腐蚀和综合强度优势，适合医疗设备内部结构件使用，但切削时容易粘刀、产生加工硬化，并在齿槽和孔口处形成细小毛刺。因此，加工时不仅要关注尺寸合格，还要关注齿槽清洁、孔口倒角和端面光洁度。
三、加工方案：车削控制同轴，齿形与窄槽分步精修
莱图加加工类似SUS304基座仓基座时，会优先建立内孔和端面基准。通常先进行端面、外圆和内孔车削，通过合理装夹控制端面跳动和内外圆同轴。对于短圆筒件，夹持面积有限，夹紧力过大容易造成薄壁内孔微变形，夹紧力不足又会影响齿形加工稳定性，因此软爪、定制定位面和工序顺序都很关键。
中段齿形外圆可采用铣削、滚花或成形加工思路完成，具体取决于客户图纸要求和批量需求。加工齿形时，需要控制分度一致性、齿槽深度和接刀位置，避免产生明显台阶。两端窄槽和小台阶则适合安排在精加工阶段完成，以确保装配边界清晰。加工完成后，对内孔、端面、齿顶、齿根和窄槽边缘进行细致去毛刺，防止医疗设备装配时带入金属屑。
四、检测控制：围绕同轴度、齿形轮廓和端面贴合复核

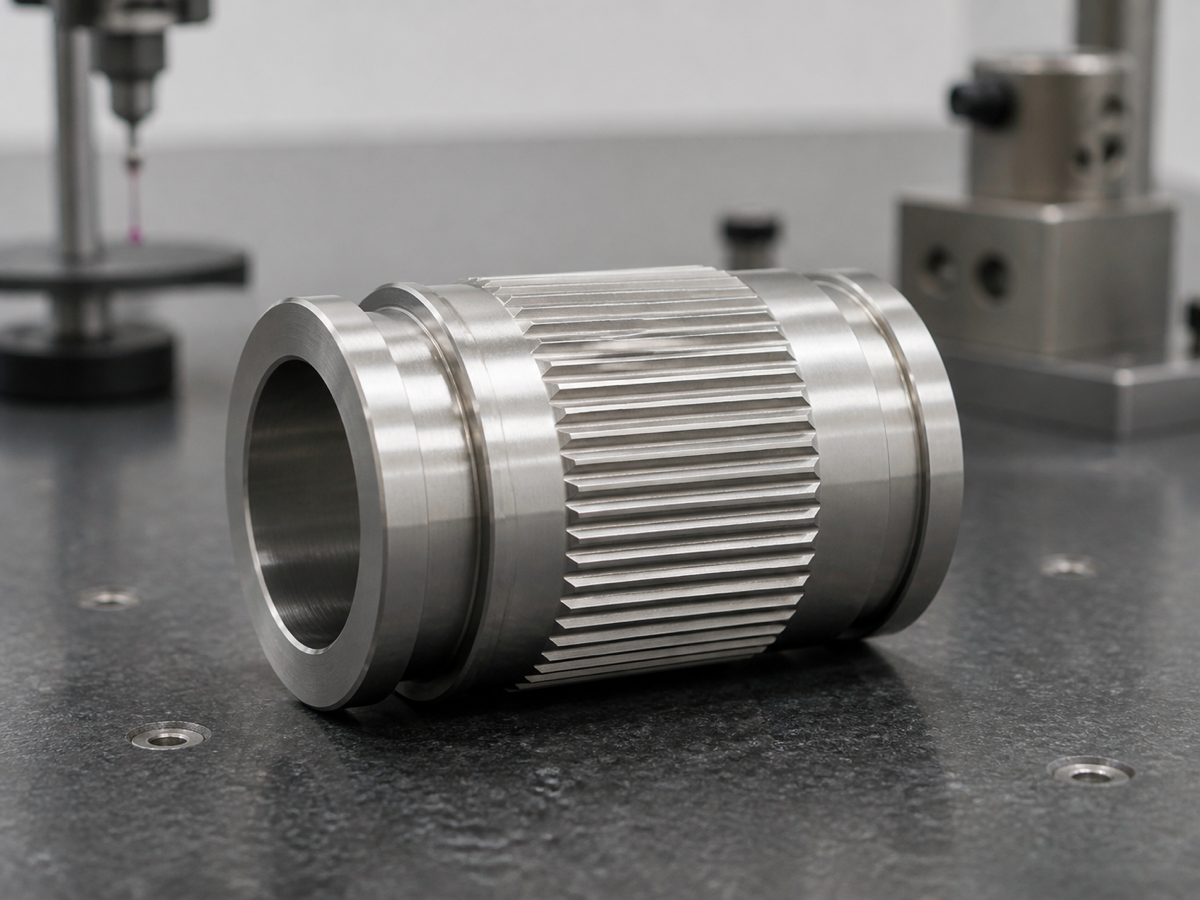

这类基座仓基座的检测重点包括内孔孔径、内外圆同轴度、总长、端面台阶高度、齿形外圆轮廓、窄槽位置和外观毛刺状态。莱图加会根据图纸要求，结合三坐标、针规、外径千分尺、投影检测或轮廓检查，对关键尺寸进行复核。对于医疗机构件，检测还会延伸到装配相关的端面贴合和孔口顺滑度。
齿形外圆的毛刺控制尤其重要。齿顶若有翻边，可能影响压入、卡接或旋转防松；齿根若残留碎屑，可能在装配后脱落。通过放大检查、气吹清洁、超声或擦拭复核，可以让零件在交付前保持干净、稳定和可装配。
五、案例小结：短圆筒小件更要把基准和毛刺做扎实
本案例中的SUS304基座仓基座，体现了医疗精密小圆筒零件的典型要求：尺寸不大，但内孔、端面、外圆齿形和窄槽共同决定装配效果。莱图加在此类零件加工中，会围绕图纸评审、车削基准、同轴控制、齿形精修、端面保护、去毛刺清洁和三坐标检测建立过程闭环，帮助客户获得稳定、洁净、装配手感好的医疗设备基座零件。
FAQ：医疗SUS304基座仓基座加工常见问题
1. 基座仓基座为什么要控制内外圆同轴度？
内孔通常与套管、销轴或导向件配合，外圆和端面承担定位功能，同轴度不好会影响装配中心和机构动作稳定性。
2. 中段齿形外圆的作用是什么？
齿形或滚花外圆常用于防转、卡接或压入配合，可以提高零件在基座仓中的固定稳定性。
3. SUS304加工齿形时容易出现什么问题？
容易出现齿顶毛刺、齿根残屑、加工硬化和局部拉毛，需要锋利刀具、稳定排屑和细致去毛刺。
4. 端面台阶检测为什么重要？
端面台阶会影响装配贴合和轴向定位，若高度或端面跳动超差，可能造成间隙异常或装配后晃动。
5. 医疗小圆筒件交付前需要做哪些检查？
通常需要检查孔径、外径、同轴度、端面状态、齿形轮廓、槽口毛刺和外观清洁度，必要时进行三坐标复核。
