一、零件背景：扳机镶件用于医疗夹臂动作传递

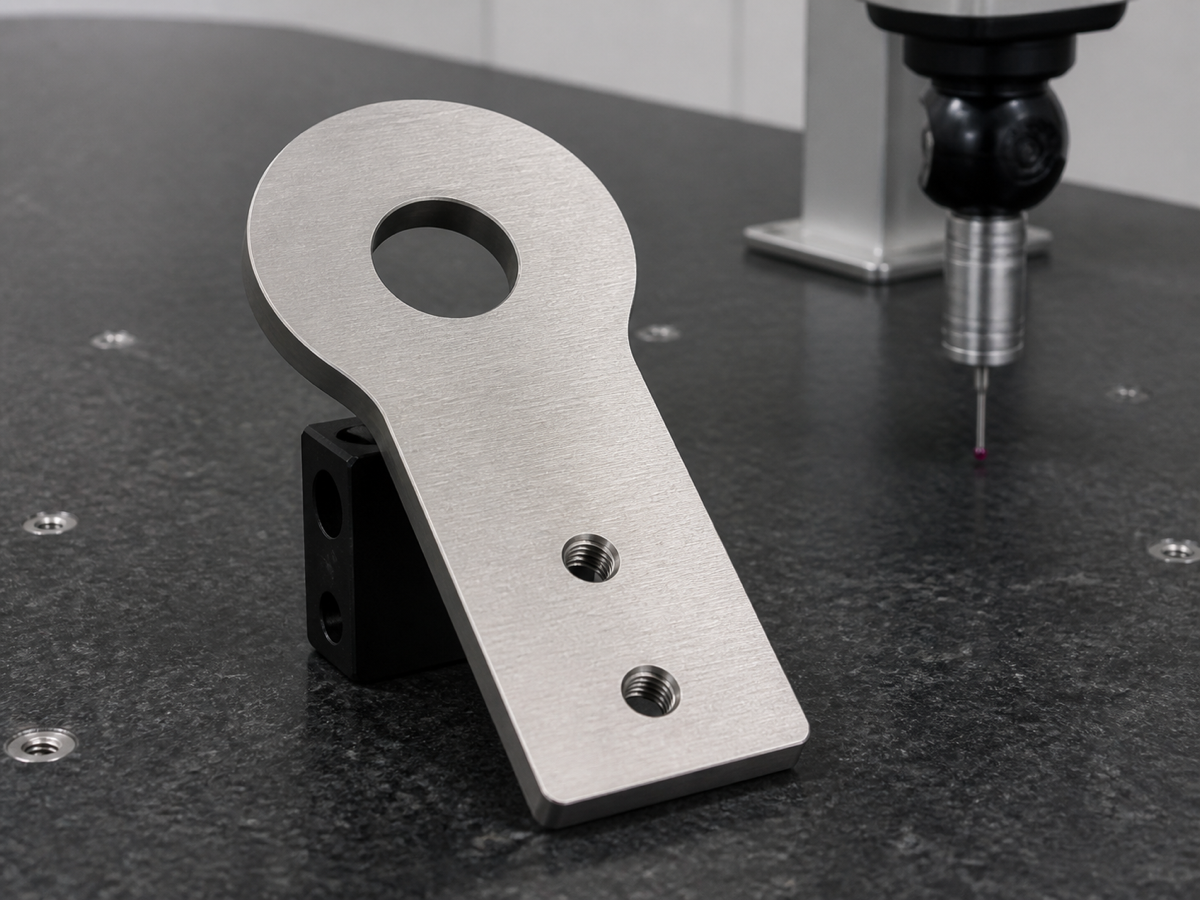

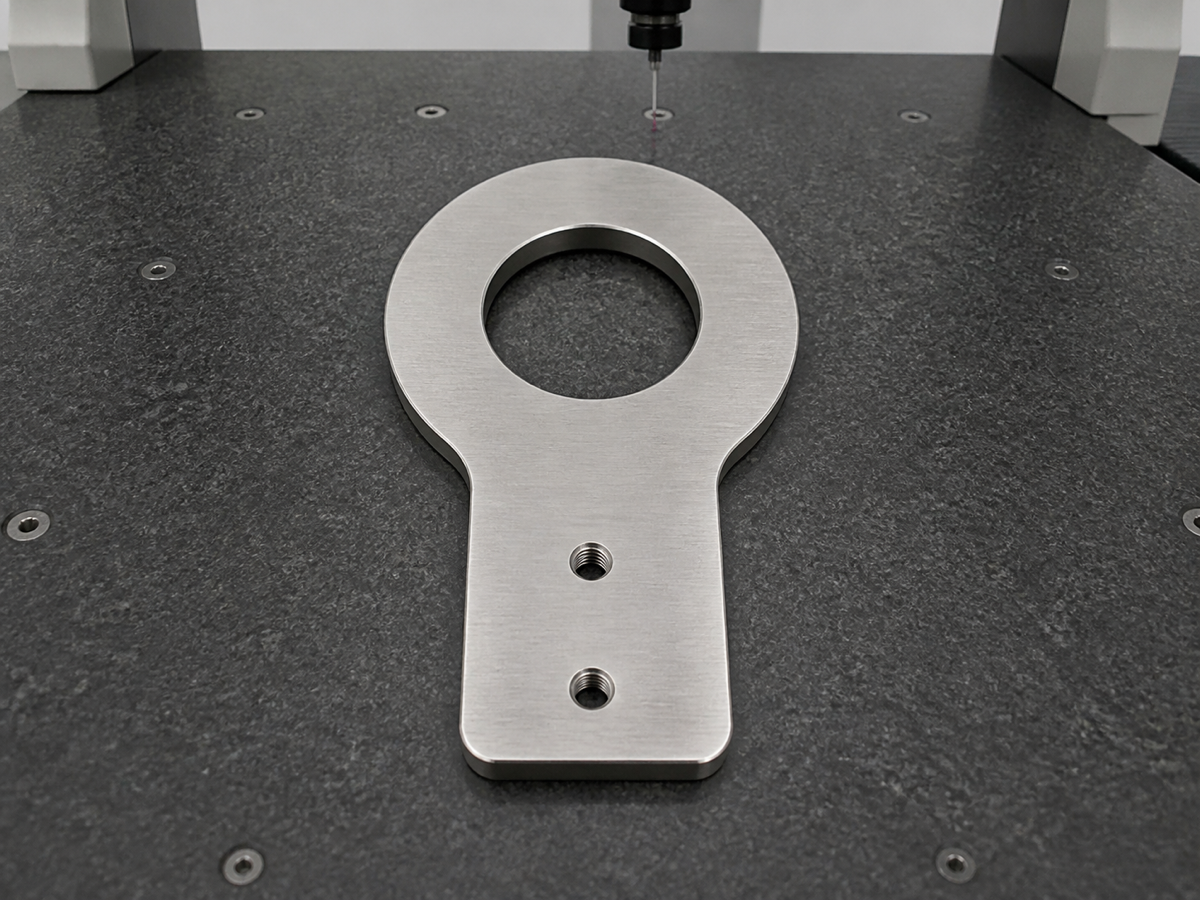

本案例选取一款医疗夹臂模块中的SUS304不锈钢扳机镶件。图纸显示，零件为薄片状异形板结构，上部为圆头轮廓并带大圆孔，下部为直柄连接区，底部布置两处小螺纹孔，侧边由多段圆弧过渡，整体厚度较薄。此类零件常用于医疗器械夹持、释放、联动或限位机构中，起到传递按压力、连接转轴、固定附件和保证动作重复性的作用。
医疗夹臂结构对手感和稳定性要求较高。扳机镶件虽然尺寸不大，但中心孔、外形圆弧和螺纹孔之间存在明确装配关系。中心孔通常与转轴或销轴配合，两个小螺纹孔承担固定功能，外侧圆弧则关系到避让、限位和外观边界。任何孔位偏差、轮廓台阶或边缘毛刺，都可能影响夹臂开合顺畅度。
二、加工难点：薄片不锈钢容易变形，圆弧和孔位要稳定
这款扳机镶件的加工难点首先来自薄片结构。零件厚度较小，面形面积相对较大，夹紧力过大容易压弯，铣削余量不均也会导致平面翘曲。SUS304材料韧性高，切削时容易产生毛刺和加工硬化，如果刀具不锋利，孔口和外形边缘会出现翻边，影响医疗零件的装配清洁度。
其次是孔系和外形的相对位置。上部大圆孔需要保证圆度、孔径和孔壁光洁度，底部两个小螺纹孔要控制攻牙深度、垂直度和中心距。外形轮廓由直边、圆弧肩部和圆头过渡组成，程序路径如果衔接不平顺，就容易出现接刀痕或局部台阶，后续装配中会带来刮擦和干涉。
三、工艺方案：先控平面，再加工孔和外形轮廓
莱图加加工类似SUS304扳机镶件时，会先进行图纸评审，明确中心孔、螺纹孔、外形轮廓和厚度平面之间的主次关系。毛坯阶段可采用预留余量的方式，先铣平基准面，再翻面控制厚度。对于薄片零件，装夹会尽量使用大面积支撑、软垫保护或定制夹具，避免局部压痕和翘曲。
孔加工通常先完成定位孔和中心大孔，再进行螺纹底孔与攻牙。SUS304攻牙要控制切削液、转速和退屑，防止烂牙或螺纹毛刺。外形轮廓可安排在后段加工，采用小切深、锋利刀具和合理进给，保证圆弧肩部顺滑。加工完成后，对大孔、螺纹孔入口、外轮廓和底部直角处逐一去毛刺，并进行清洗和防护。
四、检测验证：关注中心孔、螺纹孔和平面度

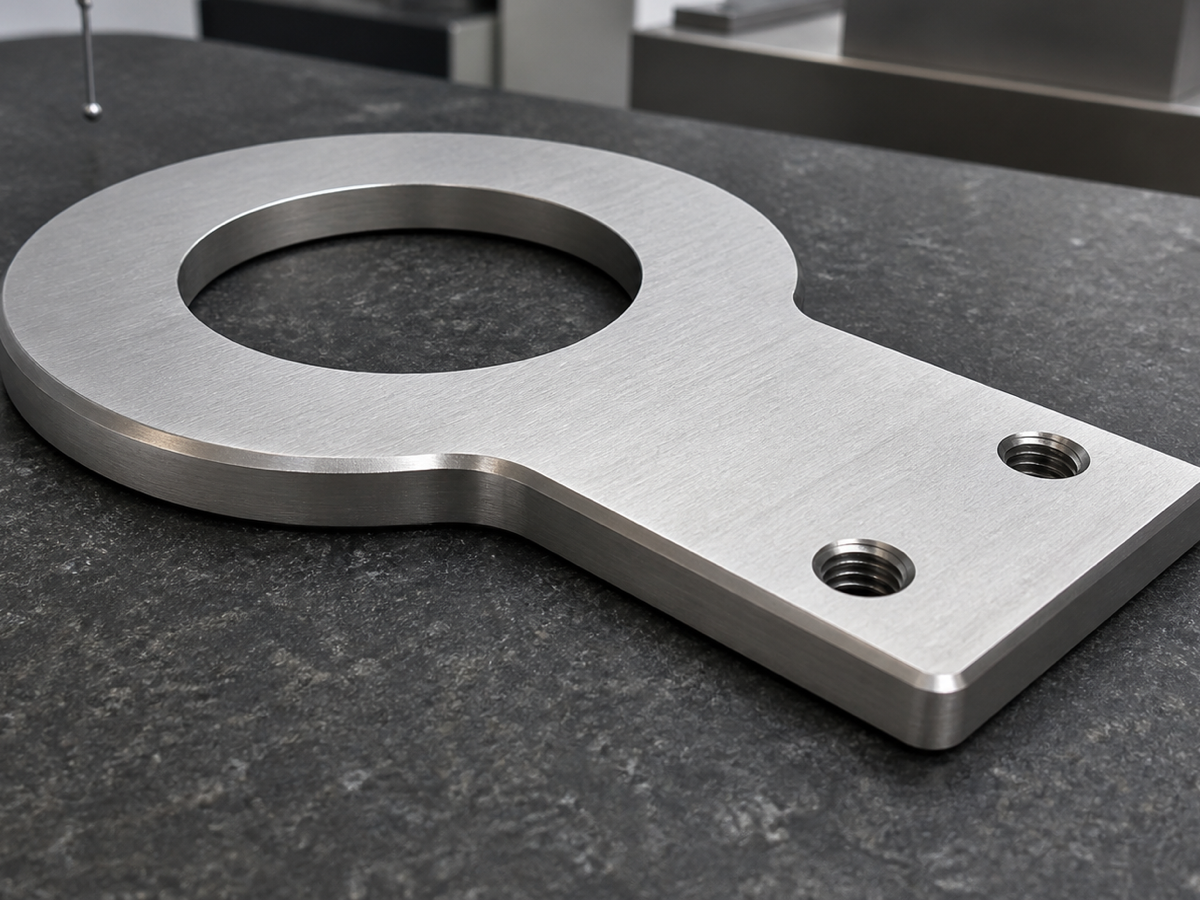

医疗夹臂扳机镶件的检测重点包括平面度、厚度、中心孔孔径、两个螺纹孔位置、外形轮廓尺寸、圆弧过渡和边缘状态。莱图加会结合三坐标检测、针规、螺纹规和外观检查，对功能尺寸进行复核。对于与销轴配合的大圆孔，孔壁毛刺和孔口倒角同样重要，因为它直接影响转动手感和磨损状态。
检测时还要关注薄片零件的自然放置状态。如果只在夹紧状态下测量，可能掩盖翘曲问题；如果平面度超差，装配后容易造成局部受力不均。通过自由状态复核和关键孔位检测，可以提前发现变形、孔位偏差或螺纹异常，降低客户装配调试风险。
五、案例小结：小型镶件决定医疗夹臂动作手感
本案例中的SUS304夹臂扳机镶件，体现了医疗机构件加工中“孔位、轮廓、平面和毛刺”共同控制的重要性。零件外形不大，却同时包含薄片平面、大圆孔、小螺纹孔、圆弧过渡和边缘清洁要求。莱图加在此类医疗零件加工中，会围绕图纸评审、薄片装夹、孔系加工、轮廓精修、螺纹检测、去毛刺清洁和三坐标复核形成闭环，帮助客户获得装配稳定、动作顺畅、外观干净的夹臂机构零件。
FAQ：医疗夹臂扳机镶件加工常见问题
1. 薄片SUS304零件为什么容易翘曲？
薄片刚性弱，夹紧力、切削热和材料内应力都会影响平面状态，需要合理支撑、分步加工和低应力装夹。
2. 大圆孔加工要重点控制什么？
要控制孔径、圆度、孔壁光洁度和孔口倒角，避免影响销轴转动、装配间隙和机构手感。
3. 小螺纹孔如何避免烂牙？
需保证底孔尺寸、攻牙垂直度、切削液和退屑节奏，攻牙后再用螺纹规确认配合状态。
4. 外形圆弧轮廓为什么要去毛刺？
圆弧边缘常与其他零件或操作者接触，毛刺会造成刮擦、卡滞或清洁风险，因此需要均匀倒角和清洗。
5. 医疗夹臂镶件可以小批量定制吗？
可以。通过统一工装、稳定刀具路径和首件检测记录，能够支持样机验证、小批量试制和后续批量导入。
