一、零件背景：步进齿条用于医疗微量进给和锁止机构

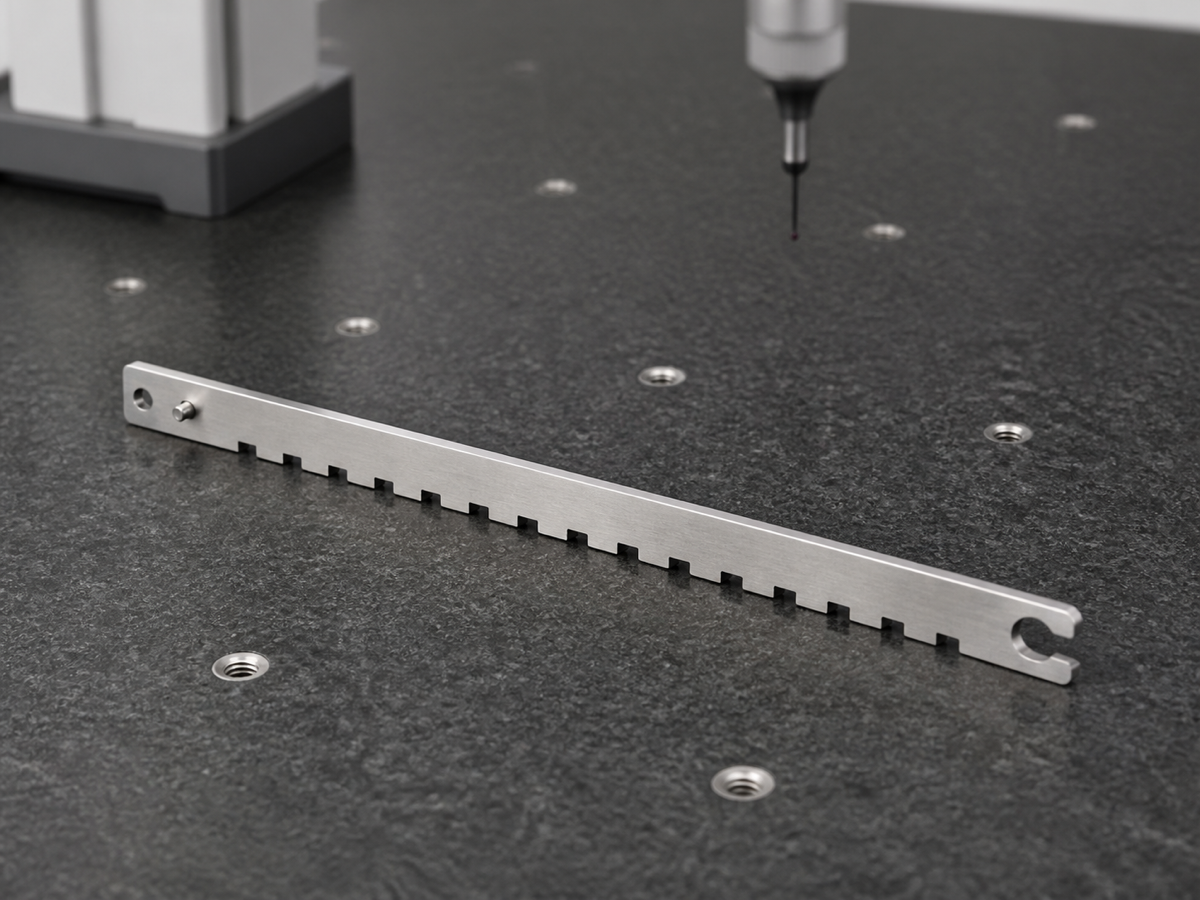

本案例选取一款医疗微量进给机构中的SUS304不锈钢步进齿条零件。图纸显示，零件整体为薄长条结构，长度较长、宽度较窄，一侧分布多个阶梯齿或棘齿槽，左端带小孔和凸台，右端有开口圆弧槽。此类零件常用于医疗夹持、微量调节、定位锁止或分档进给结构中，用来实现稳定的步进定位和重复动作控制。
医疗设备中的步进齿条通常与棘爪、弹片、销轴或微型传动件配合。齿距是否一致、齿面是否顺滑、端部槽口是否准确，会直接影响调节手感和定位可靠性。如果齿槽毛刺没有清理干净，机构在反复动作中可能出现卡顿、异响或磨损加快。
二、结构特点：薄长条、连续齿槽和端部开口槽并存

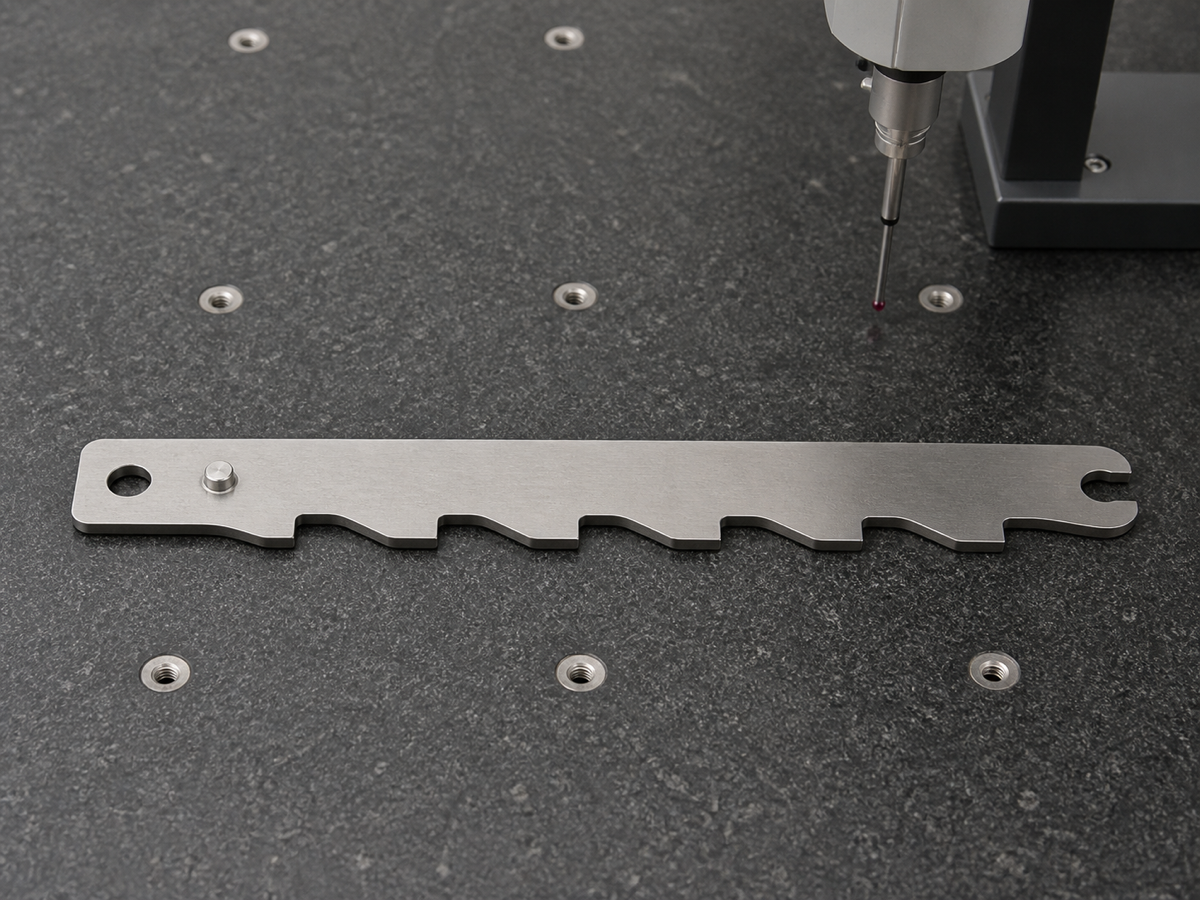

从图纸结构看，这款步进齿条的关键特征集中在长条直线基准、多个步进齿槽、左端小孔凸台和右端开口圆弧槽。零件长宽比较大，厚度较薄，加工时容易因夹持力和切削热产生微变形。齿槽数量虽不多，但每个齿的间距、深度和过渡角都需要保持一致，否则会影响棘爪啮合节奏。
SUS304材料具有较好的耐腐蚀性和综合强度，适合医疗设备结构件使用，但切削时容易产生加工硬化和粘刀。对于齿条类零件，刀具在齿根和开口槽处进出频繁，若刀具锋利度不足，容易在齿顶、齿根、小孔边缘和端部槽口留下细小毛刺。
三、加工方案：先稳住长条基准，再分步加工齿槽
莱图加加工类似SUS304步进齿条时，会先评审图纸中的主定位边、孔位和齿槽分布，确定装夹方式。薄长条零件适合采用大面积支撑、软垫压紧或定制夹具，避免局部受力造成弯曲。基准面和外形长边先加工稳定后，再进行小孔、凸台、齿槽和端部开口槽加工。
齿槽加工需要控制刀具直径、切深、进给和接刀位置。每个齿槽既要保证轮廓清楚，又不能在齿根留下过切痕。端部开口圆弧槽则要保证开口尺寸、圆弧过渡和边缘顺滑。加工完成后，对齿顶、齿根、小孔、凸台周边和开口槽逐一去毛刺，并进行清洗，防止微小金属屑残留在医疗机构件内部。
四、检测控制：齿距、直线度和孔槽位置一起复核

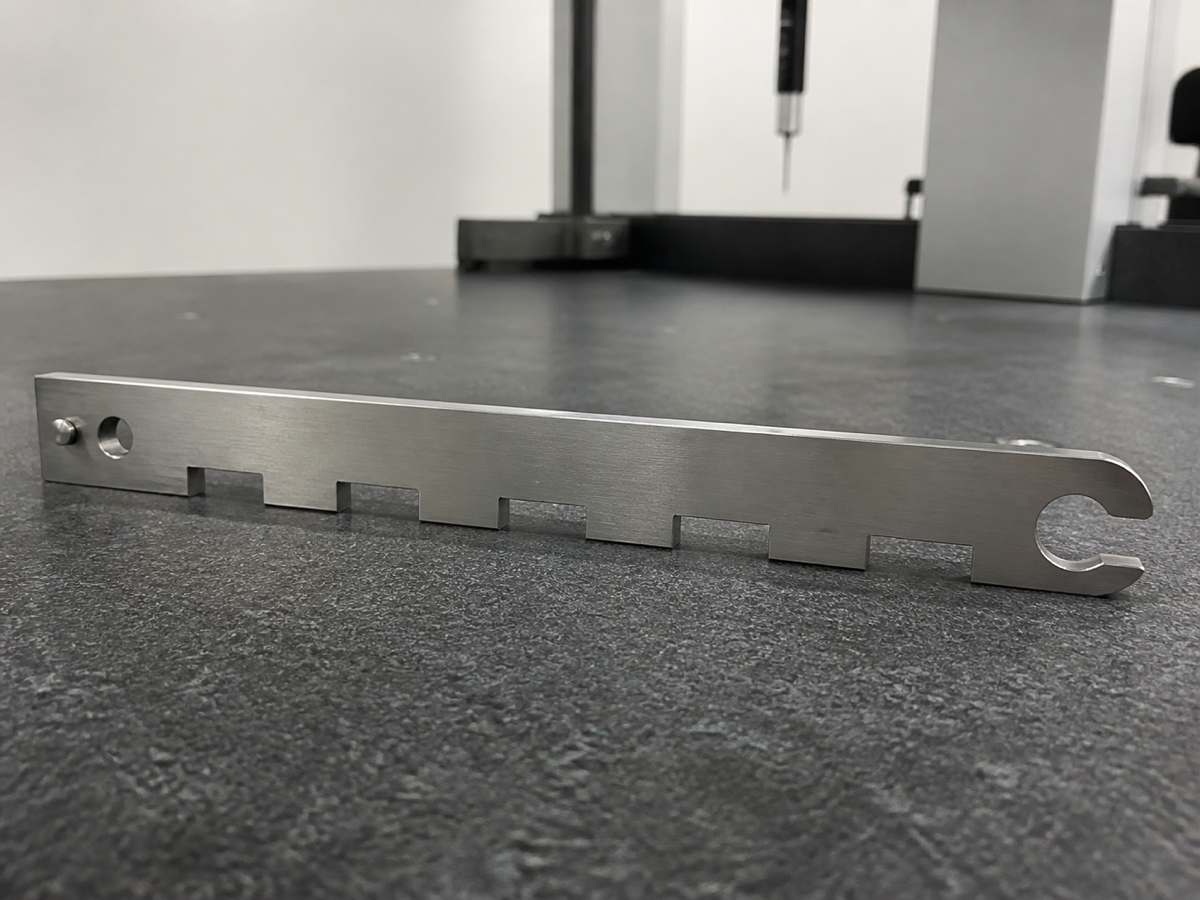

步进齿条的检测重点包括总长、宽度、厚度、长边直线度、齿距一致性、齿槽深度、小孔位置、凸台高度和端部开口槽轮廓。莱图加会根据图纸要求，结合三坐标检测、投影仪、针规和外观放大检查，对关键尺寸进行复核。对于医疗微量进给机构，齿距检测尤其重要，因为它决定每次步进调节的稳定性。
检测时还要关注薄长条自由状态下的平直度。如果零件在夹紧状态下合格，松开后却发生翘曲，装配到医疗设备中仍可能造成啮合不顺。齿槽和开口槽的边缘也要用手感和放大检查复核，确保无明显锐边、拉毛和残屑。
五、案例小结：步进齿条加工要把齿形和洁净度做细
本案例中的SUS304步进齿条，体现了医疗精密机构件加工中“细长、薄、小齿形、多边缘”的典型难点。莱图加在此类零件加工中，会围绕图纸评审、低应力装夹、长边基准控制、齿槽分步精修、孔槽去毛刺、清洁防护和三坐标检测建立闭环，帮助客户获得步进一致、动作顺滑、装配可靠的医疗微量进给零件。
FAQ：医疗SUS304步进齿条加工常见问题
1. 步进齿条为什么要控制齿距一致性？
齿距决定机构每一步的定位距离，齿距不均会导致调节手感不一致，甚至出现锁止不稳。
2. 薄长条零件为什么容易变形？
薄长条刚性弱，夹持力、切削热和余量释放都会影响直线度，需要低应力装夹和分步加工。
3. SUS304齿槽加工容易出现哪些问题？
常见问题包括齿根毛刺、齿顶翻边、加工硬化和接刀痕，需要锋利刀具、稳定排屑和细致去毛刺。
4. 端部开口槽检测关注什么？
主要关注开口宽度、圆弧轮廓、位置关系和边缘顺滑度，避免装配时卡滞或刮伤配合件。
5. 医疗步进齿条适合小批量加工吗？
适合。通过专用夹具、统一刀路和首件检测记录，可以支持样机验证、小批量试制和批量导入。
