一、零件背景：锁扣连杆用于医疗夹持机构动作传递

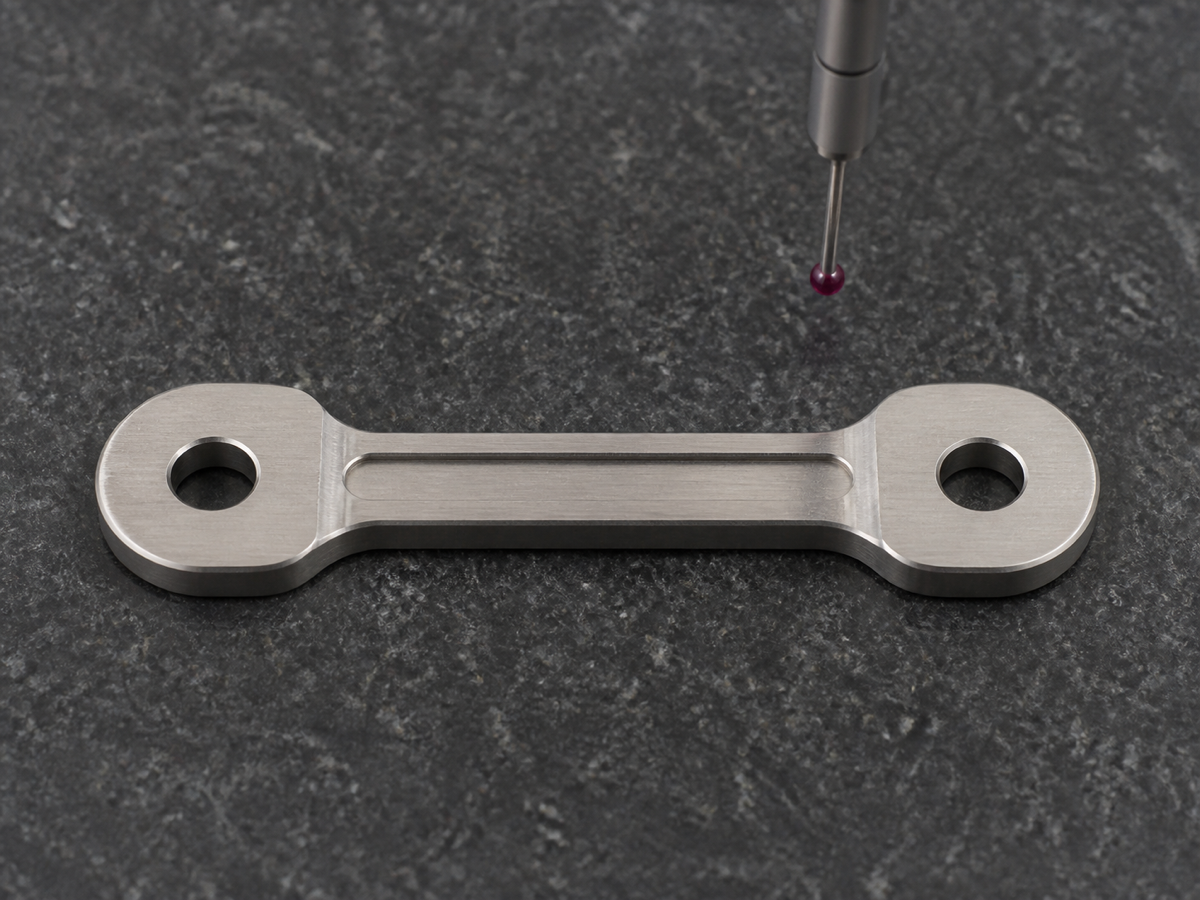

本案例选取一款医疗锁扣机构中的SUS304不锈钢连杆零件。图纸显示，零件整体为微型薄片长条结构，两端为圆耳并各带一处小孔，中间为窄梁连接，上表面存在浅槽或台阶过渡，整体厚度较薄。此类连杆常用于医疗夹持、锁扣、释放或联动机构中，用来传递微小动作、约束运动轨迹并保持开合位置稳定。
医疗机构件对手感和重复性很敏感。锁扣连杆虽然尺寸很小，但两端孔距、孔径、圆弧轮廓和平面状态会共同影响销轴装配和机构摆动。如果孔距偏差过大，连杆会改变夹臂闭合位置；如果孔口毛刺未清理干净，装配后容易出现卡滞、异响或磨损加快。
二、结构特点：双端圆耳、小孔和浅槽都要保持一致
从图纸结构看，这款锁扣连杆的关键特征包括两端圆耳孔、中间窄梁、浅槽台阶和薄片厚度。两端孔通常与销轴或微型铆接件配合，需要保证孔径、圆度和孔距；中间窄梁决定连杆刚性，不能因加工过切产生局部薄弱；浅槽台阶则要求底面平整、过渡圆滑，避免应力集中和装配干涉。
SUS304不锈钢适合医疗设备使用，但对微型薄片加工并不算“省心”。材料韧性较高，铣削和钻孔时容易产生细毛刺；零件厚度薄，装夹稍有不均就可能出现翘曲。对于这类小件，尺寸加工、边缘手感和清洁状态需要一起控制。
三、加工方案：低应力装夹，孔位优先，轮廓精修
莱图加加工类似SUS304锁扣连杆时，会先根据图纸确定主基准和孔距控制方式。薄片毛坯可先加工基准面和厚度，再使用真空、软垫压紧或定制小夹具固定，尽量减少局部夹伤。两端孔建议在稳定基准下优先加工，保证孔距和孔径一致，再安排浅槽和外形轮廓精修。
外轮廓加工时，圆耳、窄梁和过渡圆角需要保证刀路连续，避免接刀痕或台阶。浅槽区域宜采用小切深精铣，减少薄片变形。钻孔后和轮廓加工后都要进行细致去毛刺，尤其是孔口、圆耳外缘、浅槽边和窄梁两侧。对于医疗零件，去毛刺不是简单“刮一下”，而是要兼顾不改变有效尺寸和不留下锐边。
四、检测验证：孔距、平面度和孔口状态是重点

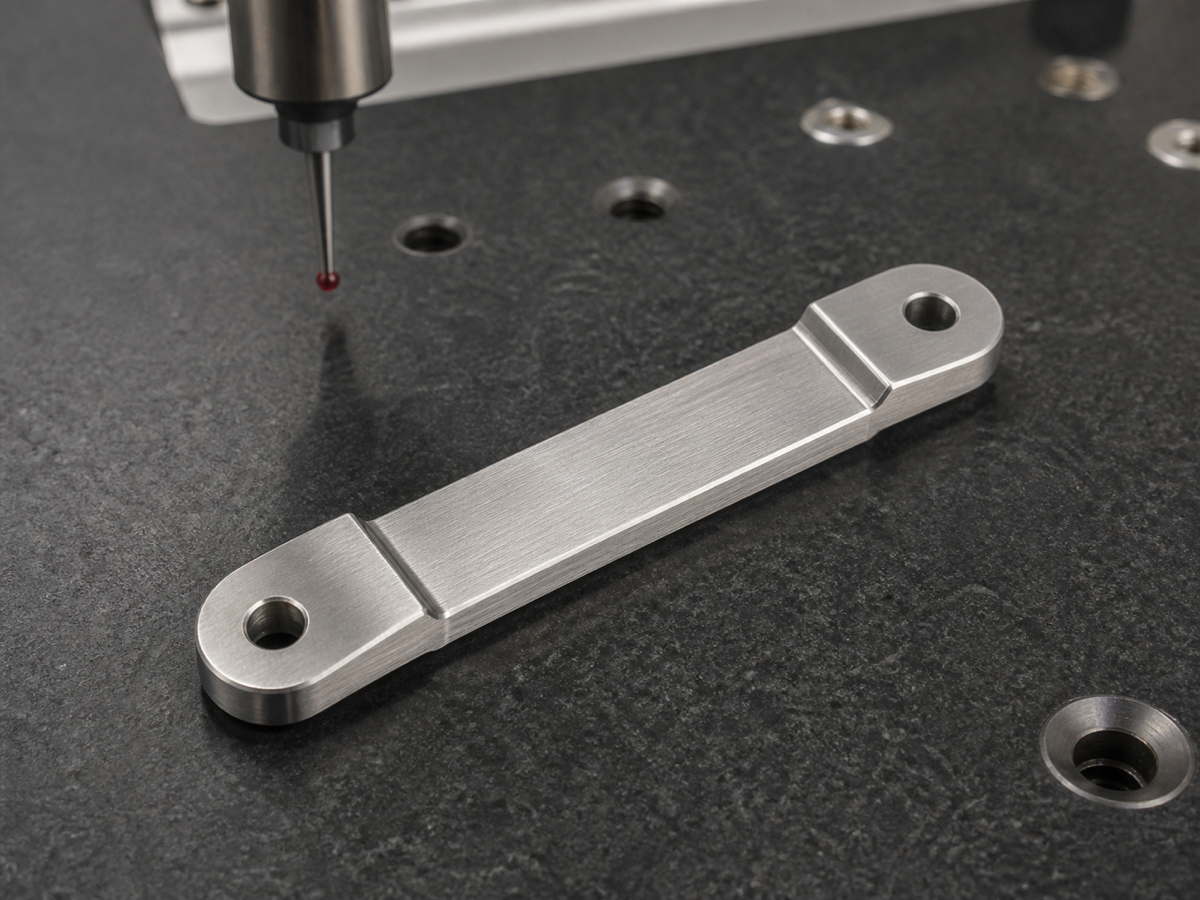

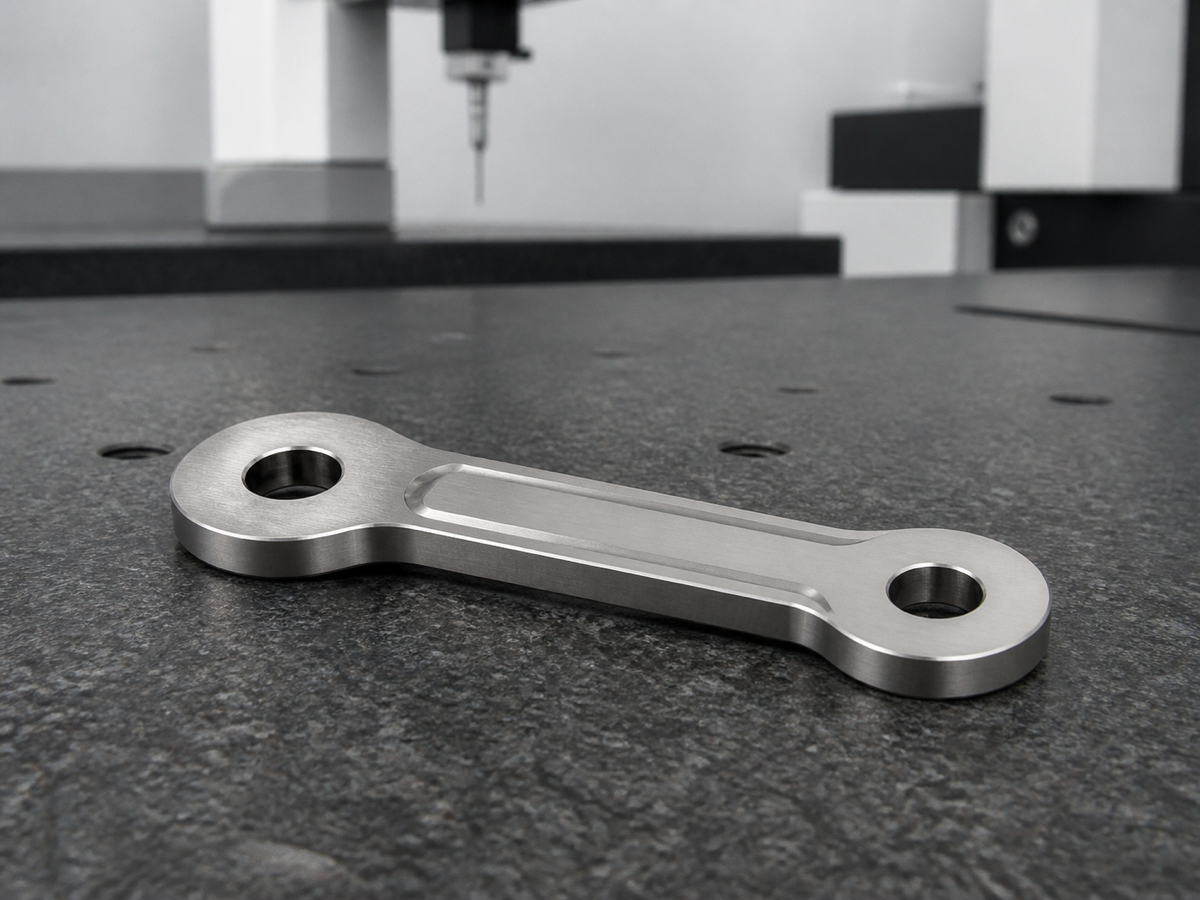

锁扣连杆的检测重点包括两端孔径、孔距、总长、外形轮廓、厚度、浅槽深度和平面度。莱图加会根据图纸要求，结合三坐标检测、针规、投影仪和外观放大检查，对关键尺寸进行复核。双端孔距直接影响机构运动关系，通常需要作为首件和批量抽检的重点。
检测还要关注自由状态下的平面度。薄片零件如果在夹具中看似合格，松开后却发生翘曲，就会影响装配贴合。孔口倒角也需要均匀，既不能留毛刺，也不能倒角过大造成配合面积不足。通过尺寸检测、外观复核和清洁确认，可以让连杆交付后更适合医疗机构件的精密装配。
五、案例小结：微型连杆加工的核心是稳定和干净
本案例中的SUS304锁扣连杆，体现了医疗微型机构件加工的典型要求：结构小、厚度薄、孔位敏感、边缘多且毛刺风险高。莱图加在此类零件加工中，会围绕图纸评审、低应力装夹、孔位优先加工、外形精修、浅槽控制、去毛刺清洁和三坐标检测建立闭环，帮助客户获得孔距稳定、摆动顺畅、表面干净的医疗锁扣连杆零件。
FAQ：医疗SUS304锁扣连杆加工常见问题
1. 锁扣连杆为什么要重点控制孔距？
两端孔距决定连杆运动行程和夹持闭合位置，孔距偏差会影响医疗夹臂或锁扣机构的重复动作。
2. 薄片连杆加工为什么容易翘曲？
薄片刚性弱，夹紧力、切削热和材料内应力都会造成变形，需要低应力装夹和分步精加工。
3. SUS304小孔加工怎样减少毛刺？
需要锋利钻头、合理转速进给、稳定支撑和及时退屑，孔加工后再进行轻倒角和放大检查。
4. 浅槽台阶对装配有什么影响？
浅槽会影响避让、减重或配合高度，槽底不平或边缘毛刺可能造成机构干涉和动作不顺。
5. 这类医疗微型连杆适合批量加工吗？
适合。通过专用工装、稳定刀具路径和首件检测记录，可以支持样机验证、小批量试制和批量交付。
